ฐานรากเสาเข็ม 4 ต้น (F4 หรือ Pile Cap F4) เป็นโครงสร้างฐานรากกลุ่ม (Group Pile) ที่ออกแบบมาเพื่อรองรับและกระจายน้ำหนักมหาศาลจากเสาตอม่อลงสู่กลุ่มเสาเข็มอย่างสมดุล นิยมใช้กับอาคารพักอาศัยหลายชั้น อาคารพาณิชย์ หรือส่วนของโครงสร้างที่ต้องแบกรับน้ำหนักบรรทุกสูงเป็นพิเศษ

1. รูปแบบการจัดวางเสาเข็มกลุ่ม 4 ต้น (F4)

การจัดวางเสาเข็มสำหรับฐานราก F4 มีรูปแบบและระยะทางวิศวกรรมที่สำคัญดังนี้:

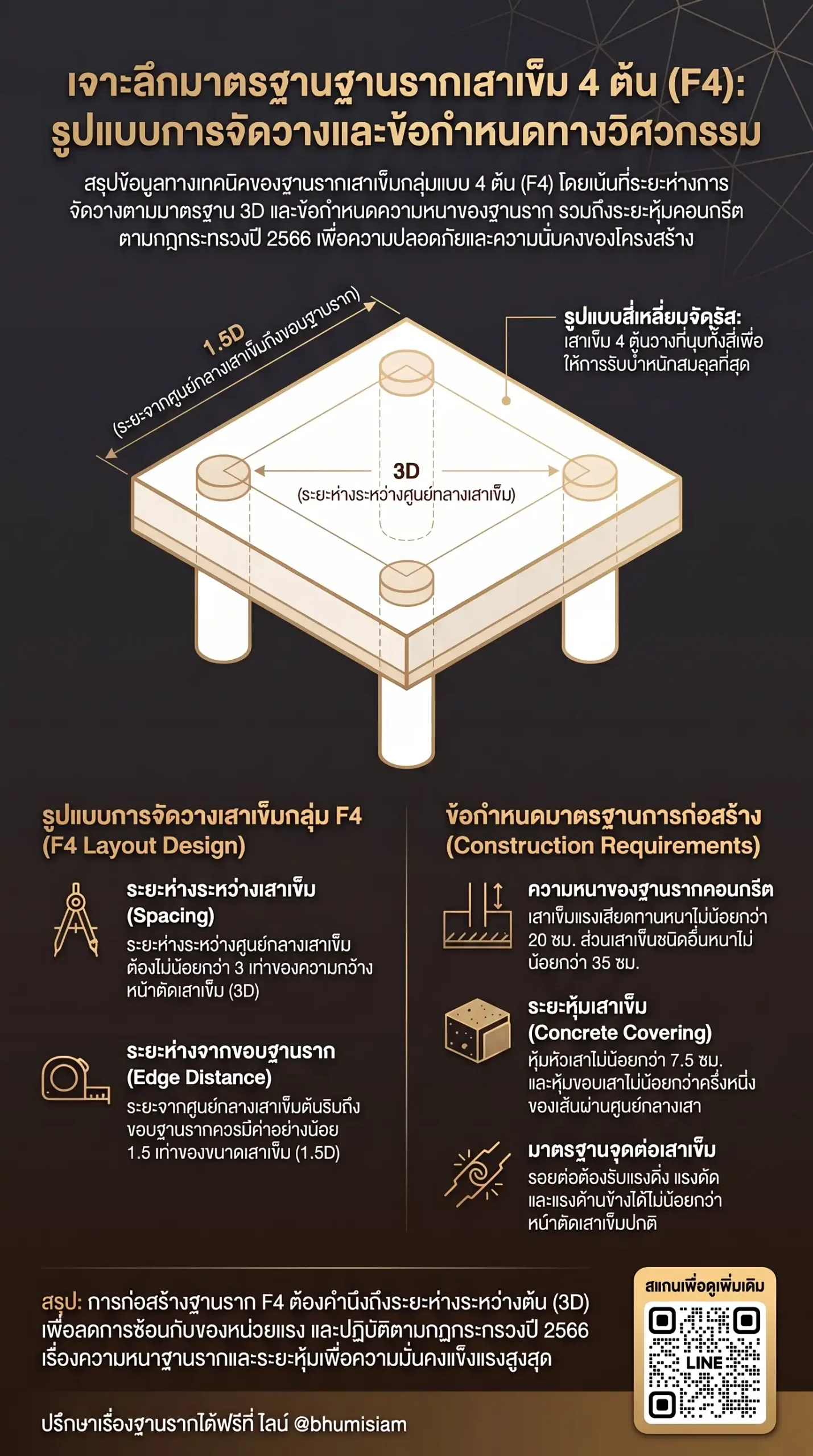

  • รูปแบบผังการจัดวาง (Layout Pattern): เสาเข็มทั้ง 4 ต้นจะถูกจัดวางเป็นรูป สี่เหลี่ยมจัตุรัส (Square Pattern) โดยมีจุดศูนย์กลางของกลุ่มเสาเข็ม (Center of Gravity) ตรงกับแนวศูนย์กลางของเสาตอม่อ เพื่อให้การถ่ายเทน้ำหนักกดลงสู่เสาเข็มทุกต้นเท่าๆ กัน
  • ระยะห่างระหว่างเสาเข็ม (Center to Center Distance: (s)):
    • ระยะห่างระหว่างศูนย์กลางถึงศูนย์กลางของเสาเข็มที่อยู่ติดกัน ต้องไม่น้อยกว่า 3 เท่าของขนาดมิติที่กว้างที่สุดหรือเส้นผ่านศูนย์กลางของเสาเข็ม ((3D))
    • เหตุผลทางวิศวกรรม: หากวางเสาเข็มชิดกันเกินไปกว่า (3D) แรงกดทับในชั้นดินใต้ปลายเสาเข็มจะเกิดการทับซ้อนกัน (Stress Overlap) ซึ่งส่งผลให้ประสิทธิภาพในการรับน้ำหนักรวมของกลุ่มเสาเข็มลดลง
  • ระยะขอบฐานราก (Edge Distance / Covering):
    • ระยะจากศูนย์กลางเสาเข็มต้นริมถึงขอบนอกของฐานรากโดยทั่วไปจะกำหนดไว้ที่ 1.5 เท่าของขนาดเสาเข็ม ((1.5D))
    • ระยะจากขอบนอกของเสาเข็มริมสุดถึงขอบนอกสุดของฐานคอนกรีต ต้องไม่น้อยกว่าครึ่งหนึ่งของขนาดเสาเข็ม ((0.5D)) หรือเผื่อระยะห่างไว้อย่างน้อย 10–15 เซนติเมตร เพื่อป้องกันปัญหาคอนกรีตกระเทาะหลุดร่อน

2. ข้อกำหนดและมาตรฐานในการก่อสร้างฐานราก F4

เพื่อให้ฐานราก F4 มีความมั่นคง ปลอดภัย และได้คุณภาพตามมาตรฐานวิศวกรรมควบคุม มีข้อกำหนดในการก่อสร้างที่ต้องปฏิบัติตามอย่างเคร่งครัด ดังนี้:

  1. ความหนาของฐานคอนกรีต (Pile Cap Thickness):

    • ตามกฎหมายควบคุมอาคาร หากใช้เสาเข็มชนิดรับแรงเสียดทานเป็นหลัก (Friction Pile) ฐานคอนกรีตต้องมีความหนาไม่น้อยกว่า 20 เซนติเมตร
    • หากเป็นเสาเข็มชนิดรับแรงต้านปลาย (End Bearing Pile) ฐานคอนกรีตต้องมีความหนาไม่น้อยกว่า 35 เซนติเมตร (ในทางปฏิบัติงานจริงสำหรับ F4 มักจะออกแบบความหนาอยู่ที่ประมาณ 50–70 เซนติเมตรขึ้นไป เพื่อต้านทานแรงเฉือนและแรงดัดได้อย่างปลอดภัย)

  2. ระยะฝังหัวเสาเข็มและการเชื่อมต่อเหล็กเสริม (Embedment & Dowel Bars):

    • ระยะฝังหัวเข็ม: หัวเสาเข็มต้องฝังลึกเข้าไปในตัวฐานรากคอนกรีตไม่น้อยกว่า 7.5–15 เซนติเมตร
    • การสกัดหัวเข็ม: ต้องสกัดคอนกรีตส่วนหัวเสาเข็มที่แตกร้าวจากการตอกออกให้ถึงเนื้อคอนกรีตที่สมบูรณ์ แล้วล้างทำความสะอาด
    • เหล็กเดือยยึดรั้ง (Dowel Bars): เหล็กแกนเสาเข็มที่โผล่ขึ้นมาต้องมีความยาวระยะล้วงฝังเพียงพอ แล้วผูกยึดเข้ากับโครงเหล็กเสริมของฐานราก (เหล็กตะแกรงบน-ล่าง) เพื่อยึดรั้งโครงสร้างให้เป็นเนื้อเดียวกัน

  3. ระยะหุ้มคอนกรีต (Concrete Covering):

    • สำหรับฐานรากเสาเข็มกลุ่ม ต้องมีการหนุนลูกปูน (Spacer) เพื่อรักษาระยะหุ้มคอนกรีตของเหล็กเสริมไม่น้อยกว่า 7.5 เซนติเมตร ในสภาพดินทั่วไป หรือ 10 เซนติเมตร ในพื้นที่ที่มีสารกัดกร่อนหรือใกล้ชายทะเล เพื่อป้องกันไม่ให้ความชื้นและน้ำใต้ดินสัมผัสเหล็กเสริมจนเกิดสนิม

  4. การเตรียมพื้นที่ก้นหลุมก่อนเทคอนกรีต:

    • ก้นหลุมฐานรากต้องบดอัดดินให้แน่น รองพื้นด้วยทรายอัดแน่นหนาประมาณ 5 เซนติเมตร และเทคอนกรีตหยาบ (Lean Concrete) หนาประมาณ 5–10 เซนติเมตร เพื่อปรับระดับหน้างานให้สะอาดและป้องกันไม่ให้ดินปนเปื้อนเข้าไปในคอนกรีตสด

  5. การตรวจสอบกำลังรับน้ำหนักของเสาเข็ม (Safe Load Verification):

    • ก่อนเริ่มทำฐานราก F4 เสาเข็มทั้ง 4 ต้นต้องได้รับการตอกจนหยั่งลึกถึงชั้นดินแข็งดานจริง โดยมีการตรวจสอบและคำนวณค่าการจมของเสาเข็ม (Last 10 Blow Count) หรือผ่านการทดสอบกำลังรับน้ำหนักด้วยวิธีพลศาสตร์ (Dynamic Load Test) เพื่อยืนยันว่าเสาเข็มทุกต้นสามารถรับน้ำหนักได้ตามที่วิศวกรออกแบบไว้

พิจารณาเลือกใช้ “เสาเข็มสปันไมโครไพล์” ของภูมิสยาม เพื่อคุณภาพสูงสุด

สำหรับงานก่อสร้างอาคารใหม่หรือส่วนต่อเติมที่เลือกใช้ฐานรากเสาเข็มกลุ่ม 4 ต้น (F4) และต้องการคุณภาพระดับสูงสุด เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 จากภูมิสยาม (Bhumisiam) คือตัวเลือกที่ตอบโจทย์ดีที่สุด:

  • คอนกรีตแกร่งพิเศษ 30G: ผลิตด้วยนวัตกรรมการปั่นเหวี่ยงความเร็วสูง ทำให้เนื้อคอนกรีตอัดแน่น ไร้โพรง รับแรงอัดได้สูงมาก (กำลังรับน้ำหนักปลอดภัย 20–50 ตัน/ต้น ขึ้นอยู่กับขนาดหน้าตัด)
  • แรงสั่นสะเทือนต่ำมาก: นวัตกรรมรูกลวงตรงกลางช่วยระบายดินขณะตอก สามารถตอกชิดอาคารเดิมได้ในระยะปลอดภัยเพียง 50 เซนติเมตร
  • ตอกลึกถึงชั้นดินดานจริง: ต่อเชื่อมท่อนเสาเข็มยาว 1.5 เมตร ด้วยการเชื่อมไฟฟ้าเต็มรอบรอยต่อ (Full Weld) มั่นใจได้ว่าเสาเข็มทุกต้นในกลุ่ม F4 ลงถึงชั้นดินแข็งระดับเดียวกันทั้งหมด ป้องกันปัญหาการทรุดตัวไม่เท่ากัน
  • บริการออกแบบฐานรากฟรี: มีทีมวิศวกรโยธามืออาชีพพร้อมให้คำแนะนำและออกแบบระบบฐานรากสำหรับงานบ้านฟรี โดยไม่มีค่าใช้จ่าย แนะนำปรึกษาเรื่องฐานรากได้ฟรีที่ ไลน์ @bhumisiam

สรุปท้ายบทความ

การทำฐานรากเสาเข็ม 4 ต้น (F4) ให้ได้คุณภาพตามหลักวิศวกรรม ต้องเริ่มตั้งแต่การวางผังเสาเข็มเป็นรูปสี่เหลี่ยมจัตุรัสสมมาตรรอบเสาตอม่อ โดยเว้นระยะห่างระหว่างเสาเข็มไม่น้อยกว่า 3 เท่าของขนาดเสาเข็ม ((3D)) เพื่อป้องกันการทับซ้อนของแรงในดิน ควบคู่กับการควบคุมมาตรฐานการก่อสร้าง ทั้งความหนาของฐานราก ระยะหุ้มคอนกรีตไม่น้อยกว่า 7.5 ซม. การฝังหัวเสาเข็มและเหล็กเดือยอย่างแน่นหนา ตลอดจนการเลือกใช้เสาเข็มคุณภาพสูงอย่าง เสาเข็มสปันไมโครไพล์ของภูมิสยาม (มอก. 397-2562) ที่ตอกลึกถึงชั้นดินดานจริง เพื่อให้ฐานรากของอาคารมีความมั่นคง แข็งแรง และปลอดภัยสูงสุดในระยะยาว
