2352 ฐานรากเสาเข็ม 2 ต้น (F2) มีรูปแบบการจัดวางเสาเข็มกลุ่มอย่างไร? ข้อกำหนดในการก่อสร้างมีอะไรบ้าง?
รูปแบบการจัดวางเสาเข็มกลุ่ม 2 ต้น (ฐานราก F2) และ ข้อกำหนดทางวิศวกรรมในการก่อสร้าง มีรายละเอียดที่สำคัญดังนี้ครับ:

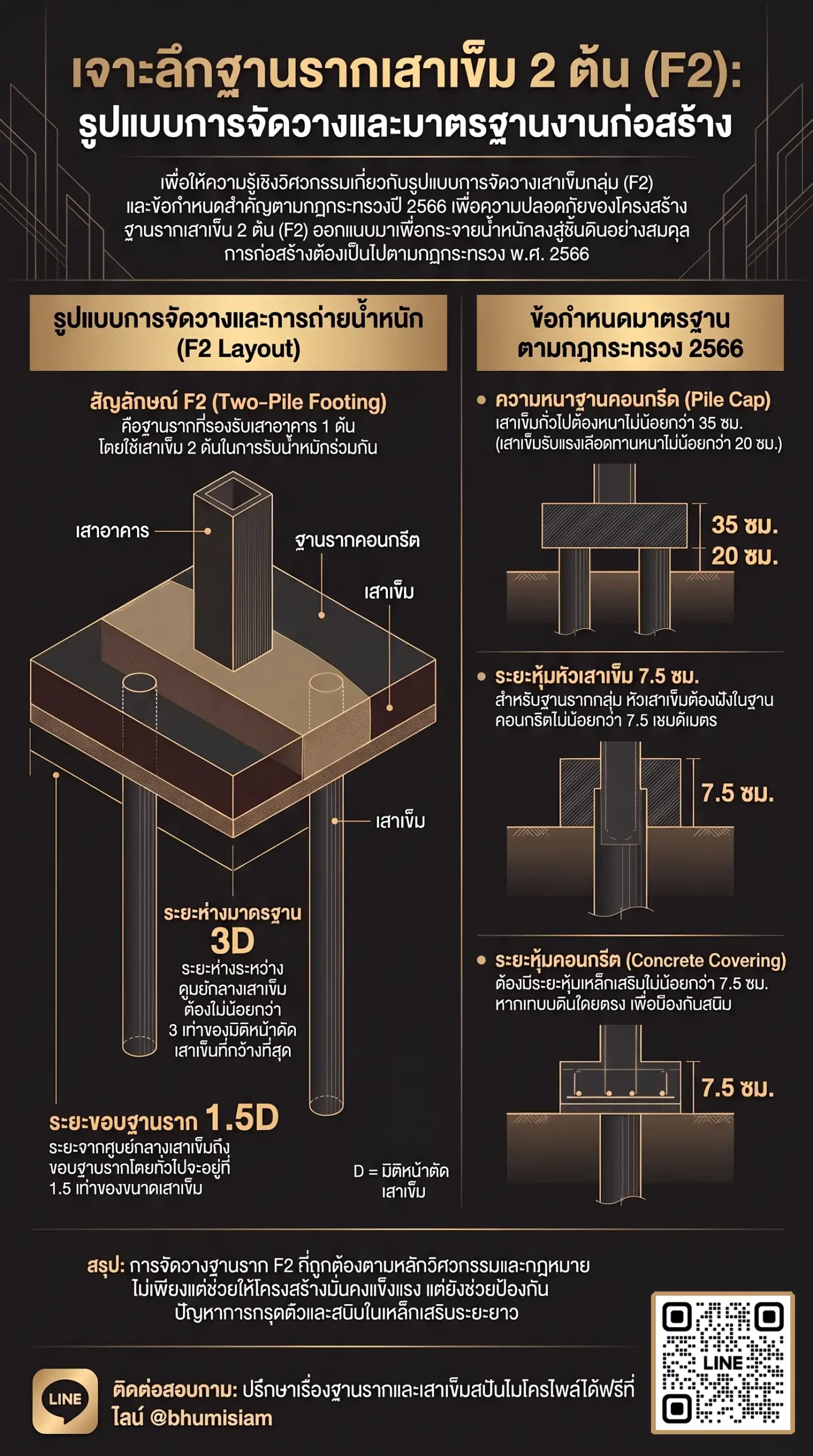

1. รูปแบบการจัดวางเสาเข็มกลุ่ม 2 ต้น (ฐานราก F2)
- ลักษณะทางเรขาคณิต (Layout): การจัดวางเสาเข็มสำหรับฐานราก F2 จะตอกเสาเข็มเรียงเป็นคู่ขนานกันในแนวแกนหลัก โดยวางเสาตอม่อ (Column/Pedestal) ไว้ตรงกลางระหว่างเสาเข็มทั้งสองต้น
- ระยะห่างระหว่างเสาเข็ม (Pile Spacing): ระยะห่างระหว่างจุดศูนย์กลางถึงจุดศูนย์กลางของเสาเข็ม (Center-to-Center) ต้องมีระยะ ไม่น้อยกว่า 3 เท่าของมิติหน้าตัดเสาเข็ม ((3D)) เช่น หากใช้เสาเข็มขนาดเส้นผ่านศูนย์กลาง (21 text{ ซม.}) ระยะห่างระหว่างศูนย์กลางเสาเข็มต้องไม่น้อยกว่า (63 text{ ซม.})
- เหตุผลทางวิศวกรรม: เพื่อป้องกันไม่ให้เกิดปรากฏการณ์แรงกดทับหรือกระเปาะแรงเสียดทานใต้ดิน (Stress Overlap) ซ้อนทับกัน ซึ่งจะทำให้ประสิทธิภาพในการรับน้ำหนักรวมของเสาเข็มกลุ่มลดลง
2. ข้อกำหนดและมาตรฐานในการก่อสร้างฐานราก F2
- ความหนาของฐานคอนกรีต (Pile Cap Thickness):
- เสาเข็มรับแรงเสียดทาน (Friction Pile): ความหนาของฐานคอนกรีตต้องไม่น้อยกว่า 20 เซนติเมตร
- เสาเข็มรับแรงแบกทานปลาย (End Bearing Pile): ความหนาของฐานคอนกรีตต้องไม่น้อยกว่า 35 เซนติเมตร (ในงานปฏิบัติทั่วไป มักออกแบบความหนาที่ 50–70 เซนติเมตรขึ้นไป ตามการคำนวณแรงเฉือนและแรงดัด)
- ระยะหุ้มและระยะฝังหัวเสาเข็ม (Embedment & Covering):
- ระยะฝังหัวเสาเข็ม (Embedment Depth): หัวเสาเข็มต้องสกัดแต่งและฝังลึกลงในเนื้อคอนกรีตฐานรากไม่น้อยกว่า 7.5–15 เซนติเมตร (หรือ 15–20 เซนติเมตรตามมาตรฐานการครอบตะกร้อเหล็ก) ร่วมกับการฝังเหล็กเดือย (Dowel Bars) เพื่อยึดรั้งให้หัวเสาเข็มกับฐานรากยึดต่อกันเป็นเนื้อเดียวกันอย่างสมบูรณ์
- ระยะหุ้มขอบเสาเข็ม (Edge Distance): ระยะจากขอบนอกสุดของเสาเข็มต้นริมถึงขอบนอกสุดของฐานคอนกรีต ต้องไม่น้อยกว่า ครึ่งหนึ่งของมิติหน้าตัดเสาเข็ม ((0.5D))
- ระยะหุ้มคอนกรีตป้องกันสนิม (Concrete Covering): ต้องมีระยะหุ้มคอนกรีตระหว่างเหล็กเสริมกับผิวสัมผัสดินก้นหลุม/ข้างหลุมอย่างน้อย 5–7.5 เซนติเมตร โดยใช้ลูกปูน (Spacer) หนุนยกตะกร้อเหล็กทุกด้าน
- การจัดวางเหล็กเสริมโครงสร้าง (Reinforcement):
- ฐานราก F2 รับแรงดัดตามแนวขนานของเสาเข็มเป็นหลัก ดังนั้น เหล็กเสริมรับแรงดึงหลัก (Main Bars) จะวางอยู่ด้านล่างในทิศทางยาวตามแนวเชื่อมต่อระหว่างหัวเสาเข็มทั้งสองต้น
- เสริมเหล็กรัดรอบ (Tie/Stirrup) เพื่อต้านทานแรงเฉือนและยึดโครงตะกร้อเหล็กให้มีความเกร็งแน่นแข็งแรง
- การคุมระยะเบี่ยงเบนและการตอกหน้างาน:
- ตำแหน่งเสาเข็มตอกจริงต้องไม่เบี่ยงเบนเกินระยะยอมให้ (ทั่วไปไม่เกิน 5–7.5 เซนติเมตร) หากเกิดการเยื้องศูนย์เกินเกณฑ์ วิศวกรจะต้องคำนวณออกแบบคานรัด (Strap Beam) เพื่อถ่ายแรงดัดเพิ่มเติม
- ในการติดตั้งตอกเสาเข็ม จะต้องควบคุมและนับจำนวนครั้งการตอกจมตัวสะสม 10 ครั้งสุดท้าย (Last 10 Blows) หรือคำนวณค่า Blow Count ทุกต้น เพื่อยืนยันว่าเสาเข็มหยั่งลึกลงถึงชั้นดินแข็งดานและรับน้ำหนักปลอดภัยได้จริงตามรายการคำนวณ
สรุปท้ายบทความ
การทำฐานรากเสาเข็ม 2 ต้น (F2) ที่ได้คุณภาพและถูกต้องตามหลักวิศวกรรม จะต้องจัดวางเสาเข็มให้มีระยะห่างระหว่างศูนย์กลางไม่น้อยกว่า 3 เท่าของขนาดเสาเข็ม ((3D)) เพื่อไม่ให้กำลังรับน้ำหนักใต้ดินลดลง พร้อมทั้งออกแบบความหนาฐานรากตามประเภทเสาเข็ม (ไม่น้อยกว่า 20–35 ซม.) เว้นระยะฝังหัวเสาเข็มในฐานราก 7.5–15 ซม. และรักษาระยะหุ้มขอบเข็มไม่น้อยกว่า (0.5D) ร่วมกับการเสริมเหล็กหลักตามแนวยาวขนานเสาเข็มและการตรวจเช็กค่า Last 10 Blows ทุกต้น ซึ่งจะช่วยการันตีความแข็งแรง มั่นคง และปลอดภัยสูงสุดให้กับโครงสร้างอาคารในระยะยาวครับ
