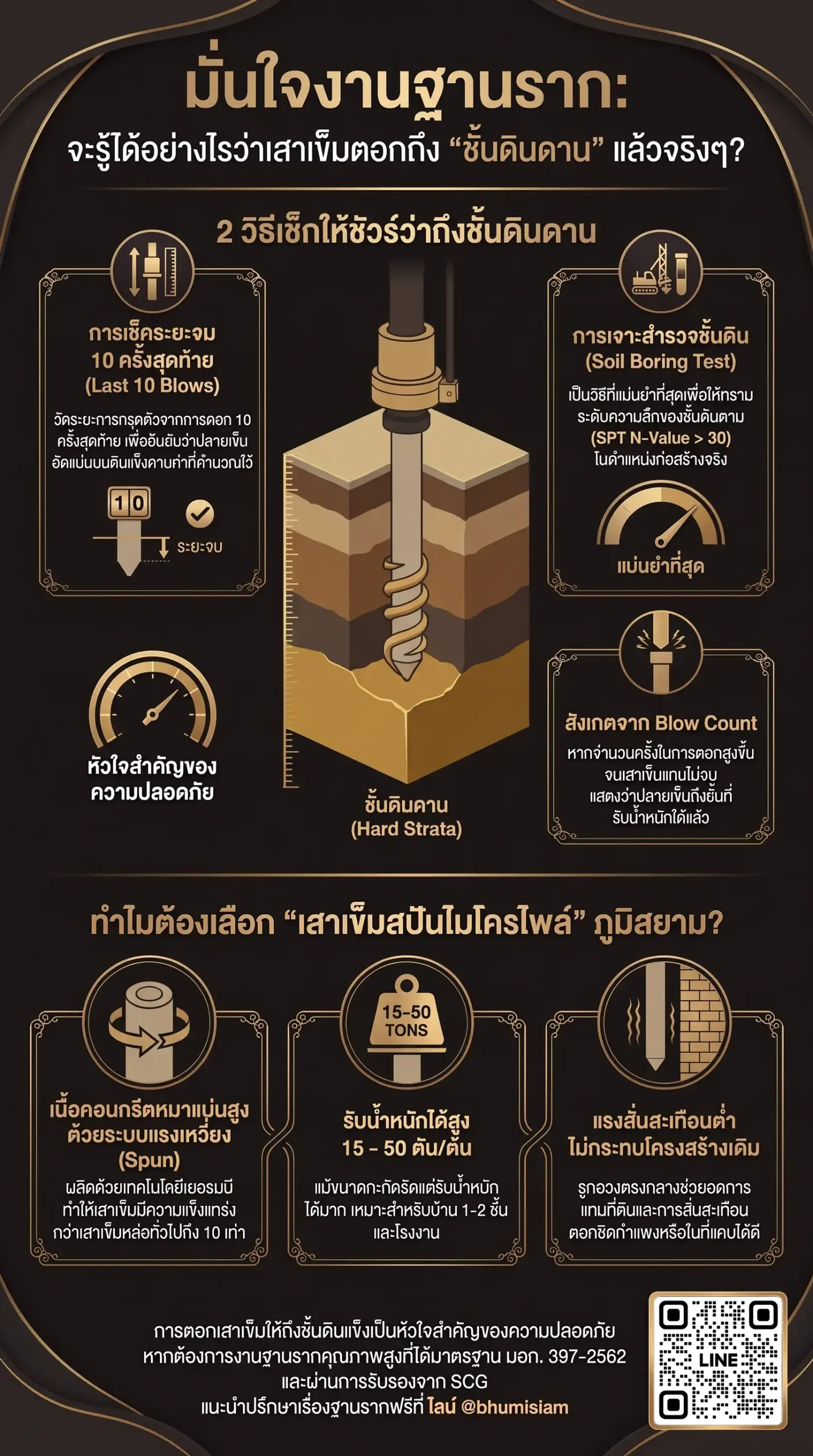

2327 จะรู้ได้อย่างไรว่าเสาเข็มที่ตอกลงไปถึงชั้นดินดานแล้วจริงๆ?
การตรวจสอบว่าเสาเข็มตอกลงไปถึง ชั้นดินดาน (Bearing Layer / Solid Layer) แล้วจริงๆ สามารถยืนยันได้อย่างแม่นยำและถูกต้องตามหลักวิศวกรรมปฐพีด้วย 3 วิธีหลัก ดังนี้ครับ:
1. การวัดระยะจมของการตอก 10 ครั้งสุดท้าย (Last 10 Blows / Blow Count)
เป็นวิธีทดสอบและตรวจสอบมาตรฐานหน้างานจริงที่เป็นที่นิยมและแม่นยำที่สุด:
- หลักการทางวิศวกรรม: เมื่อเสาเข็มถูกตอกลงไปจนปลายเสาเข็มเริ่มชนและอัดแน่นเข้ากับชั้นดินดาน แรงต้านทานของดินจะเพิ่มขึ้นอย่างกะทันหัน ทำให้เสาเข็มชะลอการจมตัวลง แม้จะถูกตอกกระแทกด้วยลูกตุ้มปั้นจั่น เสาเข็มก็แทบจะไม่จมลงไปเพิ่มเติมแล้ว
- เกณฑ์การคำนวณ: วิศวกรจะคำนวณหาระยะจมสูงสุดที่ยอมให้ของการตอก 10 ครั้งสุดท้าย (Allowable Set) โดยอาศัยสูตรพลศาสตร์การตอกเสาเข็ม (เช่น สูตรของ Hiley) ซึ่งพิจารณาจากน้ำหนักตุ้ม ระยะยก น้ำหนักเสาเข็ม และกำลังการรับน้ำหนักปลอดภัยที่ต้องการ
- การทดสอบหน้างาน: ช่างจะนำกระดาษแข็งมาทาบติดกับเสาเข็ม และใช้ดินสอขีดเส้นแนวนอนบนกระดาษในขณะตอกกระแทกทีละครั้งจนครบ 10 ครั้งติดต่อกัน หากระยะจมรวม น้อยกว่าหรือเท่ากับค่า Last 10 Blows ที่วิศวกรคำนวณไว้ แสดงว่าปลายเสาเข็มตั้งอยู่บนชั้นดินดานที่อัดแน่นปลอดภัยแล้ว สามารถหยุดตอกได้
2. การอ้างอิงจากรายงานการเจาะสำรวจชั้นดิน (Soil Boring Test)
- หลักการ: การเจาะสำรวจชั้นดินในบริเวณพื้นที่ก่อสร้างล่วงหน้า จะทำให้ทราบระดับความลึกของชั้นดินเหนียวแข็งหรือชั้นทรายแน่น (Bearing Stratum) ที่แน่นอน
- การประเมินหน้างาน: เมื่อตอกเสาเข็มลงไป ความยาวรวมของเสาเข็มที่ตอกลงไปจริงจะถูกนำมาเปรียบเทียบกับความลึกในรายงานผลเจาะสำรวจดิน (Boring Log) ร่วมกับการเช็คค่า Blow Count หน้างาน เพื่อยืนยันว่าปลายเสาเข็มพาดตั้งอยู่บนชั้นดินดานจริง ไม่ใช่การตอกติดซากปูนหรือสิ่งกีดขวางช่วงบน
3. การทดสอบการรับน้ำหนักผ่านคลื่นพลศาสตร์ (Dynamic Load Test)
- หลักการ: เป็นการทดสอบมาตรฐานสากล (ASTM D4945-96) โดยติดตั้งเซนเซอร์วัดความเร็วและแรงกระแทกบนหัวเสาเข็มขณะถูกตอก
- ผลลัพธ์: สามารถวิเคราะห์กำลังการรับน้ำหนักปลอดภัย (Safe Load) ประเมินความสมบูรณ์ของเสาเข็มใต้ดิน และยืนยันความแข็งแรงของชั้นดินดานที่ปลายเสาเข็มได้อย่างแม่นยำที่สุด พร้อมออกใบรายงานรับรองโดยวิศวกร
พิจารณาเลือก “เสาเข็มสปันไมโครไพล์” เพื่อฐานรากคุณภาพสูงสุด
หากคุณ ต้องการคุณภาพสูงสุด สำหรับงานสร้างบ้านใหม่ อาคาร หรือส่วนต่อเติม การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) จากภูมิสยาม คือนวัตกรรมฐานรากที่วิศวกรโครงสร้างแนะนำด้วยจุดเด่นดังนี้:
- คอนกรีตแกร่งกว่าเข็มทั่วไปถึง 10 เท่า: ผลิตด้วยเทคโนโลยีปั่นแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Spun) เนื้อคอนกรีตอัดแน่น ไร้โพรงอากาศ ได้รับมาตรฐาน มอก. 397-2562 และผ่านการรับรอง SCG Endorsed Brand
- ดีไซน์รูกลวงตรงกลางช่วยลดแรงสั่นสะเทือน: ขณะตอก ดินจะดันระบายขึ้นทางรูกลวง ช่วยลดแรงดันดินและแรงสั่นสะเทือนสะท้อนกลับ สามารถ ตอกชิดผนัง ตัวบ้านเดิม หรือแนวกระจกได้ในระยะห่างประชิดขั้นต่ำเพียง 50 เซนติเมตร โดยไม่ทำให้โครงสร้างเดิมแตกร้าว
- ตอกลึกอัดแน่นถึงชั้นดินดานจริง: ความยาวท่อนละ 1.5 เมตร เชื่อมต่อท่อนเข็มด้วยการเชื่อมไฟฟ้าเต็มรอบเพลทเหล็กหนา สามารถตอกลึกลงไปจนถึงชั้นดินดานจริง (ความลึกเฉลี่ย 18–21 เมตรในเขตดินอ่อนกรุงเทพฯ-ปริมณฑล หรือ 6–15 เมตรในต่างจังหวัด)
- กำลังรับน้ำหนักปลอดภัยสูงและตรวจวัดได้จริง: รองรับน้ำหนักปลอดภัยได้สูงถึง 20 – 50 ตันต่อต้น (ขึ้นอยู่กับขนาดหน้าตัด เช่น Dia 21, 25, 30 ซม. หรือ SQ 18×18 ซม.) พร้อมออกเอกสารรายงาน Blow Count Report หน้างานจริง
- หน้างานแห้งสะอาดสะดวกรวดเร็ว: ติดตั้งด้วยระบบแห้ง (Dry Process) ไม่มีดินโคลนเลอะเทอะ ตอกเสร็จตัดแต่งหัวเสาแล้ว สามารถเริ่มงานผูกเหล็กเทฟุตติ้งเพื่อทำโครงสร้างต่อได้ทันที
คำแนะนำเรื่องฐานราก
หากคุณต้องการประเมินน้ำหนักอาคาร คำนวณจำนวนจุดตอก หรือต้องการออกแบบแปลนฐานรากโดยวิศวกรมืออาชีพ (สำหรับงานบ้านพักอาศัย มีบริการออกแบบแปลนฐานรากให้ฟรีโดยไม่มีค่าใช้จ่าย) แนะนำปรึกษาเรื่องฐานรากฟรีที่ ไลน์ @bhumisiam ครับ
สรุปท้ายบทความ
การตรวจสอบว่าเสาเข็มตอกลงไปถึงชั้นดินดานแล้วจริงๆ สามารถยืนยันได้อย่างแม่นยำทางวิศวกรรมปฐพี โดยการวัดระยะจมของการตอก 10 ครั้งสุดท้าย (Last 10 Blows) ร่วมกับการอ้างอิงรายงานเจาะสำรวจชั้นดิน (Soil Test) และการทดสอบ Dynamic Load Test ทั้งนี้ การเลือกใช้ “เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562” ของภูมิสยาม คือคำตอบของฐานรากคุณภาพสูงสุด เพราะนอกจากจะมีคอนกรีตแกร่งกว่าเข็มทั่วไปถึง 10 เท่า และมีรูกลวงตรงกลางช่วยลดแรงสั่นสะเทือนตอกชิดอาคารเดิมได้ปลอดภัยแล้ว ยังสามารถต่อท่อนตอกลึกลงไปอัดแน่นถึงชั้นดินดานจริงและตรวจสอบค่า Set หน้างานได้อย่างแม่นยำ ช่วยจบปัญหาบ้านและอาคารทรุดตัวได้อย่างถาวรตามมาตรฐานวิศวกรรมสูงสุดครับ
🏗️ หากคุณมีแบบแปลนอาคาร หรือต้องการคำนวณขนาดหน้าตัดและจำนวนจุดตอกเสาเข็มสปันไมโครไพล์เบื้องต้น สามารถแจ้งรายละเอียดเพิ่มเติมร่วมกันได้เลยนะครับ!
