เสาเข็มสปันไมโครไพล์ คือเสาเข็มอะไร

ลักษณะเด่นของเสาเข็มสปันไมโครไพล์ (Spun Micro Pile)

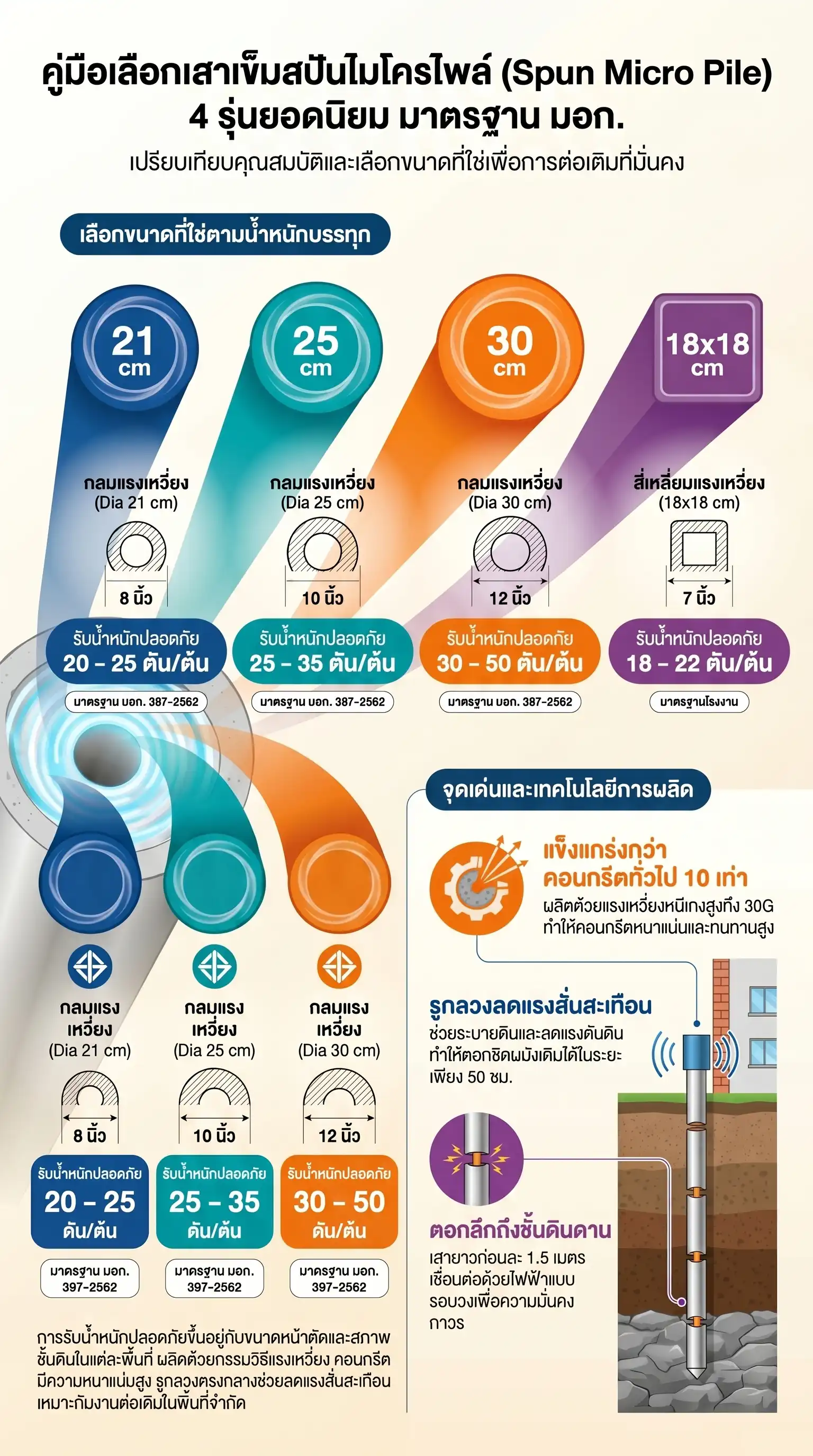

คู่มือการเลือกเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) จาก TPN Bhumisiam เป็นแนวทางสำหรับเจ้าของบ้านและวิศวกรในการเลือกใช้หน้าตัดเสาเข็มให้เหมาะสมกับประเภทงานก่อสร้าง โดยคำนึงถึงการรับน้ำหนัก มาตรฐาน และข้อจำกัดของพื้นที่ ดังนี้ครับ

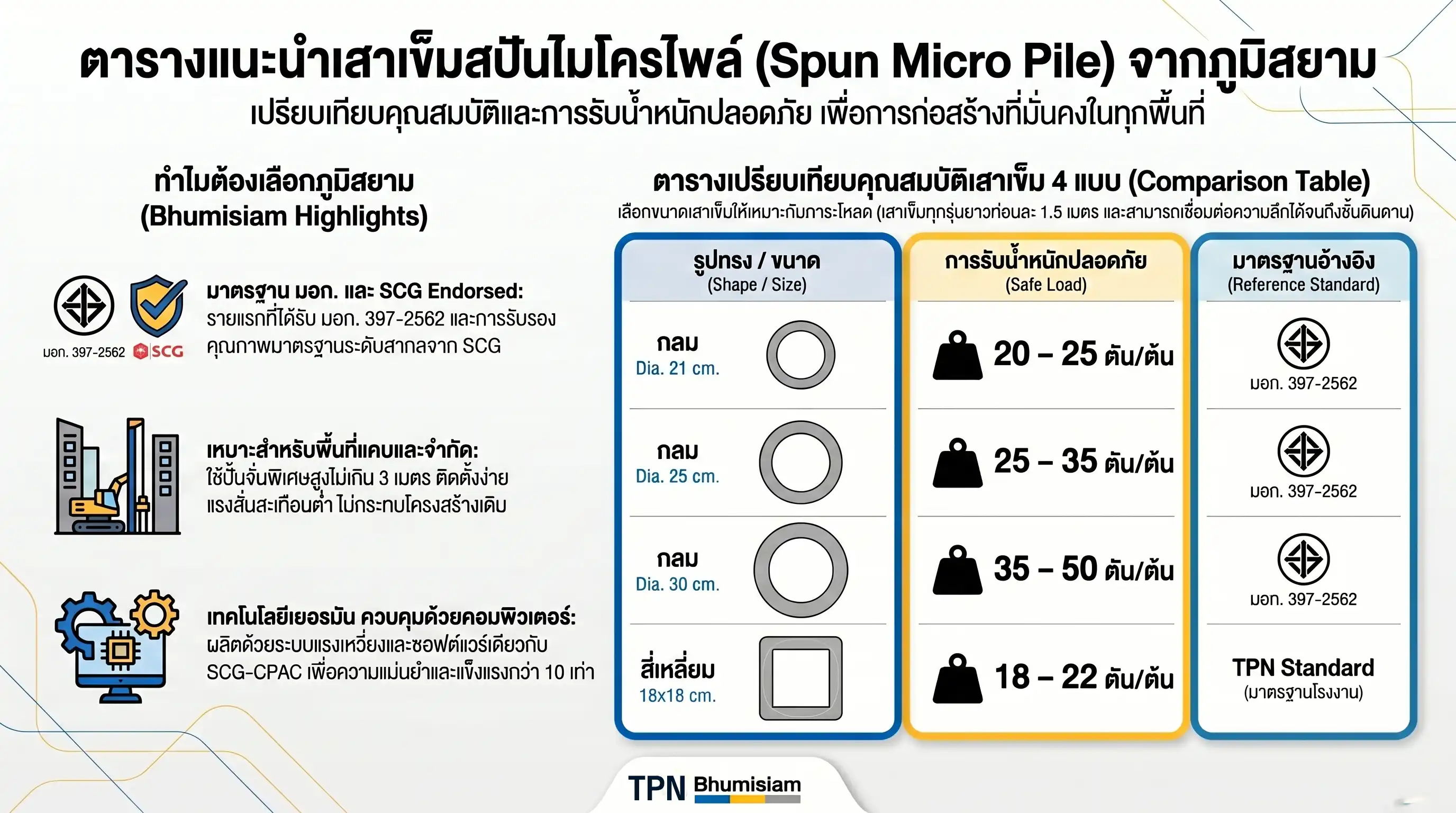

1. ตารางเปรียบเทียบ 4 รุ่นยอดนิยมและการรับน้ำหนัก

เสาเข็มสปันไมโครไพล์ผลิตด้วยกรรมวิธีแรงเหวี่ยง (Centrifugal Force) 30G ทำให้เนื้อคอนกรีตมีความหนาแน่นสูงและแข็งแกร่งกว่าคอนกรีตหล่อทั่วไปถึง 10 เท่า โดยมี 4 รุ่นหลักที่แนะนำดังนี้:

2. ทำไมต้องเลือก “สปันไมโครไพล์” สำหรับงานต่อเติม?

• ลดแรงสั่นสะเทือนด้วยรูกลวงตรงกลาง: นวัตกรรมรูกลวงทำหน้าที่ระบายดินและลดแรงดันดินขณะตอก ช่วยลดการรบกวนโครงสร้างเดิมและบ้านข้างเคียง
• ตอกชิดผนังเดิมได้: สามารถติดตั้งได้ในระยะห่างจากกำแพงเพียง 50 เซนติเมตร โดยไม่ทำให้ผนังเดิมแตกร้าว
• ทำงานในพื้นที่จำกัด: ใช้ปั้นจั่นขนาดพิเศษกว้างเพียง 1 เมตร สูง 3 เมตร เข้าซอกแคบหรือทำงานในที่ร่มเพดานต่ำได้สะดวก
• หน้างานสะอาด: ไม่มีดินโคลนเลอะเทอะเหมือนเสาเข็มเจาะ และสามารถเริ่มงานก่อสร้างต่อได้ทันทีหลังตอกเสร็จ

3. ขั้นตอนการเลือกและการติดตั้งที่ถูกต้อง

1. ตอกลึกถึงชั้นดินดาน: ในกรุงเทพฯ และปริมณฑลควรตอกลึกประมาณ 18-21 เมตร (หรือตามที่ชั้นดินแข็งกำหนด) เพื่อป้องกันการทรุดตัวแยกส่วนจากบ้านเดิม
2. เชื่อมต่อแบบ Full Weld: เสาเข็มแต่ละท่อนยาว 1.5 เมตร ต้องเชื่อมต่อปลอกเหล็กด้วยไฟฟ้าแบบรอบวง 360 องศา เพื่อให้เป็นเนื้อเดียวกันและรับน้ำหนักได้สูงสุด
3. ตรวจสอบด้วย Blow Count: วิศวกรจะนับระยะจมใน 10 ครั้งสุดท้าย (Last 10 Blow Count) ทุกต้น เพื่อยืนยันว่าเสาเข็มสามารถรับน้ำหนักได้จริงตามที่ออกแบบไว้
4. คำนึงถึงกฎหมาย: การต่อเติมในหมู่บ้านจัดสรรต้องได้รับอนุญาตจากนิติบุคคล และทำงานในช่วงเวลา 08.00 – 17.00 น. ตามกฎหมายควบคุมอาคาร

คำแนะนำเพิ่มเติม

การเลือกขนาดและจำนวนเสาเข็มที่แม่นยำควรผ่านการคำนวณจากวิศวกรโครงสร้าง โดยอ้างอิงจากน้ำหนักบรรทุกและผลการสำรวจดิน (Soil Boring Test) ในพื้นที่นั้นๆ เพื่อความปลอดภัยสูงสุดครับ

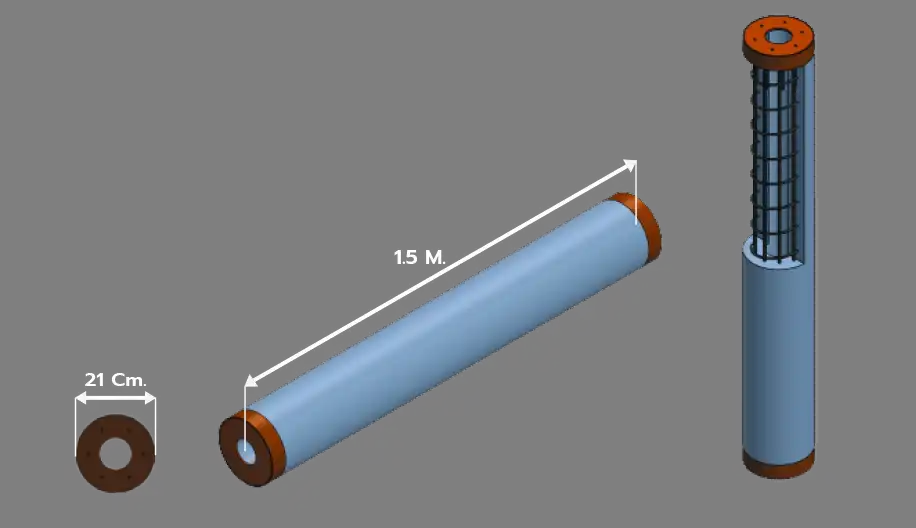

เสาเข็มกลมแรงเหวี่ยง (Spun Micro Pile) Dia 21 cm

ขนาดเส้นผ่าศูนย์กลาง 21 cm. (Diameter 21 cm.) มีความสามารถรับน้ำหนักปลอดภัย 20-25 Ton/Pile (ขึ้นอยู่กับสภาพดิน) ความยาว/ท่อน 1.5 เมตร โดยมีเหล็กปลอกรัดหัวท้าย เสาเข็มสปันไมโครไพล์สามารถเพิ่มต่อความยาว (ความลึก) ของเสาเข็มไมโครไพล์ได้ โดยการเชื่อมต่อเสาเข็มไมโครไพล์โดยวิธีการเชื่อมรอบเสาเข็ม เพื่อเพิ่มความลึกได้ตามต้องการ จนกระทั่งถึงชั้นดินดาน สามารถตรวจสอบกำลังการรับน้ำหนักปลอดภัย ด้วยวิธีการ Last 10 Blow Count หรือ ทดสอบด้วยวิธี Dynamic Load Test

• เป็นรายแรกในประเทศไทย ที่ได้รับมาตรฐาน มอก. เสาเข็ม Spun Micro Pile
• เป็นรายแรกในประเทศไทย โรงงานผลิต Spun Micro Pile
  ที่ได้รับ Endorsed Brand จาก SCG รับรองคุณภาพ
• เป็นรายแรกในประเทศไทย ที่นำระบบ Computer ที่ทันสมัยผลิตเสาเข็ม
• ค่ากำลังอัดคอนกรีต ไมน้อยกว่า 350 Cylinder (ทรงกระบอก) 400 Cube ทรงลูกบาศก์ตามข้อกำหนด มอก.
• เหล็กเสริมพิเศษ (คอม้า) RB9 จํานวน 6 ชิ้น
• เหล็กปลอก (Spiral) ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร
• เหล็กเสริมตามยาว (เหล็กยืน) RB9 จำนวน 6 เส้น
• หัวต่อ (Plate) เหล็กแผ่นความหนา 6 มิลลิเมตร
• เหล็กขอบ (Collar) FB 2″ ความหนา 6 มิลลิเมตร

สามารถสั่งผลิต Dowel ตามขนาดเหล็กที่ลูกค้าต้องการได้

เหล็กขอบ (Collar) FB 2″
*Standard = Collar ความหนา 4 มิลลิเมตร
*Premium = Collar ความหนา 6 มิลลิเมตร

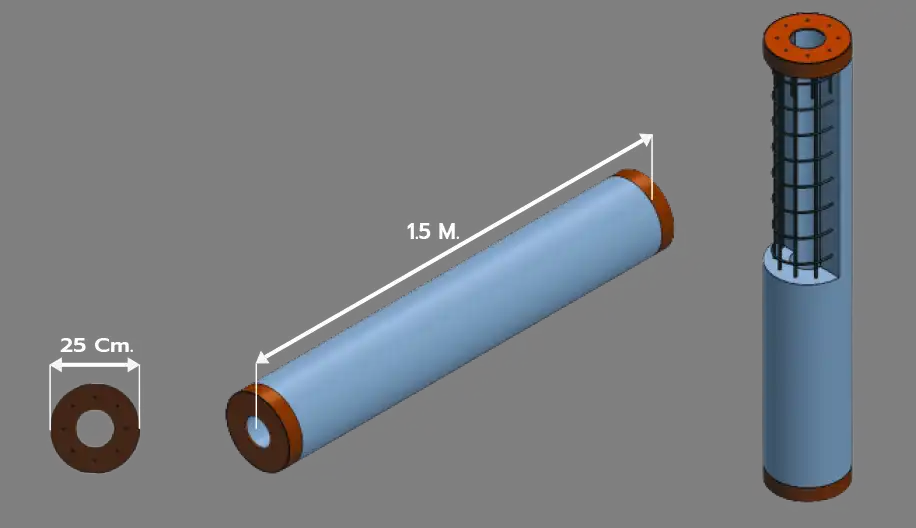

เสาเข็มกลมแรงเหวี่ยง (Spun Micro Pile) Dia 25 cm.

ขนาดเส้นผ่าศูนย์กลาง 25 cm. (Diameter 25 cm) มีความสามารถรับน้ำหนักปลอดภัย 25-35 Ton/Pile (ขึ้นอยูกับสภาพดิน) ความยาว/ท่อน 1.5 เมตร โดยมีเหล็กปลอกรัดหัวท้าย เสาเข็มสปันไมโครไพล์สามารถเพิ่มต่อความยาว (ความลึก) ของเสาเข็มไมโครไพล์ได้ โดยการเชื่อมต่อเสาเข็มไมโครไพล์ โดยวิธีการเชื่อมรอบเสาเข็ม เพื่อเพิ่มความลึกได้ตามต้องการ จนกระทั่งถึงชั้นดินดาน สามารถตรวจสอบกำลังการรับน้ำหนักปลอดภัย ด้วยวิธีการ Last 10 Blow Count หรือ ทดสอบด้วยวิธี Dynamic Load Test

• เป็นรายแรกในประเทศไทย ที่ได้รับมาตรฐาน มอก. เสาเข็ม Spun Micro Pile
• เป็นรายแรกในประเทศไทย โรงงานผลิต Spun Micro Pile
  ที่ได้รับ Endorsed Brand จาก SCG รับรองคุณภาพ
• เป็นรายแรกในประเทศไทย ที่นำระบบ Computerที่ทันสมัยผลิต
• ค่ากำลังอัดคอนกรีต ไมน้อยกว่า 350 Cylinder (ทรงกระบอก) 400 Cube ทรงลูกบาศก์ตามข้อกำหนด มอก.
• เหล็กเสริมพิเศษ (คอม้า) RB9 จํานวน 8 ชิ้น
• เหล็กปลอก (Spiral) ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร
• เหล็กเสริมตามยาว (เหล็กยืน) RB9 จำนวน 8 เส้น
• หัวต่อ (Plate) เหล็กแผ่นความหนา 6 มิลลิเมตร
• เหล็กขอบ (Collar) FB 2″ ความหนา 6 มิลลิเมตร

สามารถสั่งผลิต Dowel ตามขนาดเหล็กที่ลูกค้าต้องการได้

เหล็กขอบ (Collar) FB 2″
*Standard = Collar ความหนา 4 มิลลิเมตร
*Premium = Collar ความหนา 6 มิลลิเมตร

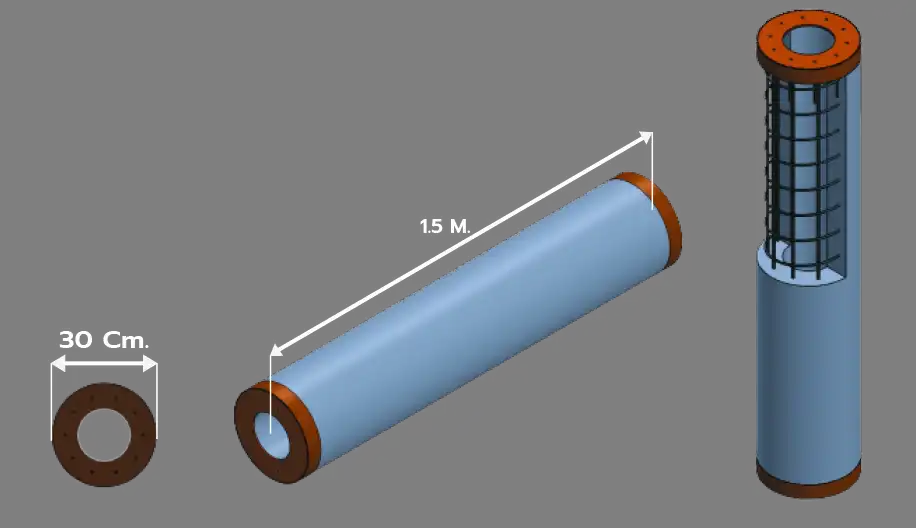

เสาเข็มกลมแรงเหวี่ยง (Spun Micro Pile) Dia 30 cm.

ขนาดเส้นผ่าศูนย์กลาง 30 cm. (Diameter 30 cm) มีความสามารถรับน้ำหนักปลอดภัย 30-50 Ton/Pile (ขึ้นอยู่กับสภาพดิน) ความยาว/ท่อน 1.5 เมตร โดยมีเหล็กปลอกรัดหัวท้าย เสาเข็มสปันไมโครไพล์สามารถเพิ่มต่อความยาว (ความลึก) ของเสาเข็มไมโครไพล์ได้ โดยการเชื่อมต่อเสาเข็มไมโครไพล์ โดยวิธีการเชื่อมรอบเสาเข็ม เพื่อเพิ่มความลึกได้ตามต้องการ จนกระทั่งถึงชั้นดินดาน สามารถตรวจสอบกำลังการรับน้ำหนักปลอดภัย ด้วยวิธีการ Last 10 Blow Count หรือ ทดสอบด้วยวิธี Dynamic Load Test

• เป็นรายแรกในประเทศไทย ที่ได้รับมาตรฐาน มอก. เสาเข็ม Spun Micro Pile
• เป็นรายแรกในประเทศไทย โรงงานผลิต Spun Micro Pile
  ที่ได้รับ Endorsed Brand จาก SCG รับรองคุณภาพ
• เป็นรายแรกในประเทศไทย ที่นำระบบ Computer ที่ทันสมัยผลิต
• ค่ากำลังอัดคอนกรีต ไมน้อยกว่า 350 Cylinder (ทรงกระบอก) 400 Cube ทรงลูกบาศก์ตามข้อกำหนด มอก.
• เหล็กเสริมพิเศษ (คอม้า) RB9 จํานวน 10 ชิ้น
• เหล็กปลอก (Spiral) ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร
• เหล็กเสริมตามยาว (เหล็กยืน) RB9 จำนวน 10 เส้น
• หัวต่อ (Plate) เหล็กแผ่นความหนา 6 มิลลิเมตร
• เหล็กขอบ (Collar) FB 2″ ความหนา 6 มิลลิเมตร

สามารถสั่งผลิต Dowel ตามขนาดเหล็กที่ลูกค้าต้องการได้

เหล็กขอบ (Collar) FB 2″
*Standard = Collar ความหนา 4 มิลลิเมตร
*Premium = Collar ความหนา 6 มิลลิเมตร

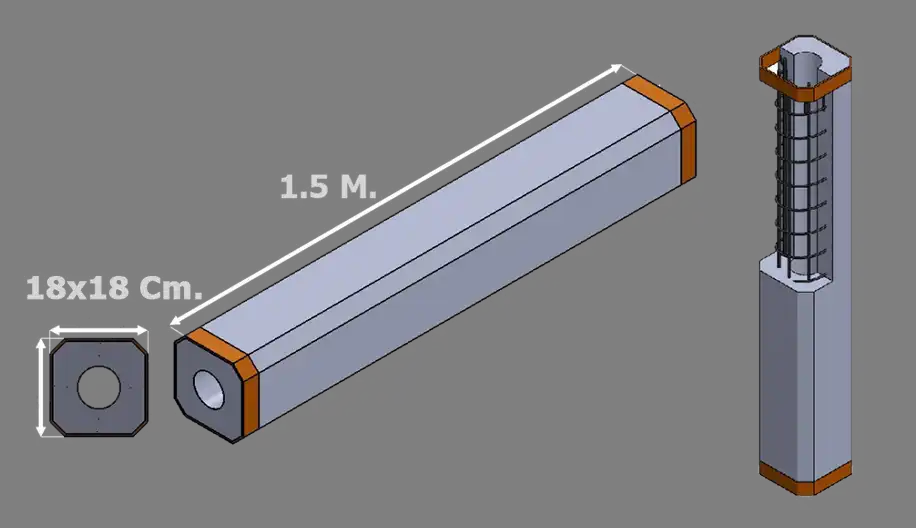

เสาเข็มสี่เหลี่ยมแรงเหวี่ยง (Square Spun Micro Pile) Size 18×18 cm.

ขนาดหน้าตัดกว้างxยาว 18×18 cm. มีความสามารถรับน้ำหนักปลอดภัย 15-20 Ton/Pile (ขึ้นอยู่กับสภาพดิน) ความยาว/ท่อน 1.5 เมตร โดยมีเหล็กปลอกรัดหัวท้าย เสาเข็มสปันไมโครไพล์สามารถเพิ่มต่อความยาว (ความลึก) ของเสาเข็ม square spun micro pile ได้ โดยการเชื่อมต่อเสาเข็ม square spun micro pile โดยวิธีการเชื่อมรอบเสาเข็ม เพื่อเพิ่มความลึกได้ตามต้องการ จนกระทั่งถึงชั้นดินดาน สามารถตรวจสอบกำลังการรับน้ำหนักปลอดภัย ด้วยวิธีการ Last 10 Blow Count หรือ ทดสอบด้วยวิธี Dynamic Load Test

• เป็นรายแรกในประเทศไทย ผลักดันมาตรฐาน มอก. เสาเข็ม Square Spun Micro Pile
• เป็นรายแรกในประเทศไทย โรงงานผลิต Spun Micro Pile
  ที่ได้รับ Endorsed Brand จาก SCG รับรองคุณภาพ
• เป็นรายแรกในประเทศไทย ที่นำระบบ Computer ที่ทันสมัยผลิต
• ค่ากำลังอัดคอนกรีต ไม่น้อยกว่า 350 Cylinder (ทรงกระบอก) 400 Cube ทรงลูกบาศก์
• ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร พันรอบเหล็กเสริมตามยาว
• เหล็กเสริมตามยาว (เหล็กยืน) ขนาด 6 มิลลิเมตร จำนวน 4 เส้น
• ผลิตและผสมคอนกรีตโดยระบบ Computer ใช้Program เดียวกันกับ SCG-CPAC

สามารถสั่งผลิต Dowel ตามขนาดเหล็กที่ลูกค้าต้องการได้

หมายเหตุ: การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่ ควรให้วิศวกรประเมินและคำนวณจำนวนต้นก่อนดำเนินการ

เสาเข็มสปันไมโครไพล์ขนาด dia 21 cm. เหมาะกับการก่อสร้างอะไรบ้าง

ทำไมถึงนิยมใช้ขนาดนี้? เสาเข็มชนิดนี้มีรูกลมกลวงตรงกลาง ช่วยระบายดินได้ดี ลดแรงสั่นสะเทือนขณะตอก จึงไม่ทำให้โครงสร้างเดิมทรุดตัวหรือแตกร้าว และสามารถตอกลงไปได้ลึกถึงชั้นดินดาน (Hardpan) หรือชั้นดินแข็ง

สอบถามข้อมูลเพิ่มเติมหรือปรึกษาผู้เชี่ยวชาญ ไลน์ @bhumisiam โทร 094-254-6535

เสาเข็มสปันไมโครไพล์ขนาด dia 25 cm. เหมาะกับการก่อสร้างอะไรบ้าง

เสาเข็มสปันไมโครไพล์ ขนาดเส้นผ่านศูนย์กลาง 25 ซม. เป็นเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยงที่มีรูกลวงตรงกลาง สามารถรับน้ำหนักปลอดภัยได้สูงถึง 25 – 35 ตันต่อต้น มีจุดเด่นคือแรงสั่นสะเทือนต่ำ ทำงานในพื้นที่แคบได้ดี จึงเหมาะสำหรับงานดังต่อไปนี้:

• งานต่อเติมอาคาร: เหมาะสำหรับการต่อเติมห้องครัว โรงจอดรถ ห้องนั่งเล่น หรือขยายพื้นที่บ้าน ทาวน์โฮม และอาคารพาณิชย์ เพื่อป้องกันปัญหาทรุดตัวในอนาคต
• งานโครงสร้างรับน้ำหนักปานกลาง: เหมาะสำหรับสิ่งปลูกสร้างขนาด 1-3 ชั้น เช่น บ้านพักอาศัย โกดังขนาดเล็ก และอาคารสำนักงาน
• งานปรับปรุงและซ่อมแซมโรงงาน: ใช้เสริมฐานรากแท่นเครื่องจักรกล หรือตอกเข็มรับพื้นโรงงานในพื้นที่ร่มและจำกัดได้อย่างมีประสิทธิภาพ
• งานพื้นที่ริมน้ำหรือพื้นที่อ่อนแอ: เช่น งานสร้างระเบียงริมน้ำ หรือต่อเติมอาคารบนพื้นที่ดินอ่อนที่ต้องการความแข็งแรงสูง

ทำไมถึงนิยมใช้ขนาดนี้? เสาเข็มชนิดนี้มีรูกลมกลวงตรงกลาง ช่วยระบายดินได้ดี ลดแรงสั่นสะเทือนขณะตอก จึงไม่ทำให้โครงสร้างเดิมทรุดตัวหรือแตกร้าว และสามารถตอกลงไปได้ลึกถึงชั้นดินดาน (Hardpan) หรือชั้นดินแข็ง

สอบถามข้อมูลเพิ่มเติมหรือปรึกษาผู้เชี่ยวชาญ ไลน์ @bhumisiam โทร 094-254-6535

เสาเข็มสปันไมโครไพล์ขนาด dia 30 cm. เหมาะกับการก่อสร้างอะไรบ้าง

ทำไมถึงนิยมใช้ขนาดนี้? เสาเข็มชนิดนี้มีรูกลมกลวงตรงกลาง ช่วยระบายดินได้ดี ลดแรงสั่นสะเทือนขณะตอก จึงไม่ทำให้โครงสร้างเดิมทรุดตัวหรือแตกร้าว และสามารถตอกลงไปได้ลึกถึงชั้นดินดาน (Hardpan) หรือชั้นดินแข็ง

สอบถามข้อมูลเพิ่มเติมหรือปรึกษาผู้เชี่ยวชาญ ไลน์ @bhumisiam โทร 094-254-6535

เสาเข็มสปันไมโครไพล์แบบสี่เหลี่ยม 18×18 cm. เหมาะกับการก่อสร้างอะไรบ้าง

เสาเข็มสปันไมโครไพล์แบบสี่เหลี่ยม ขนาด 18×18 ซม. เป็นเสาเข็มแรงเหวี่ยงอัดแรงกำลังสูง รับน้ำหนักปลอดภัยได้ประมาณ 15-20 ตันต่อต้น เหมาะสำหรับงานต่อเติมโครงสร้างชั้นเดียว หรือโครงสร้างที่มีน้ำหนักเบา โดยเฉพาะพื้นที่จำกัด หน้างานแคบ และพื้นที่ที่เสี่ยงต่อการทรุดตัว งานก่อสร้างที่เหมาะสม ได้แก่:

• งานต่อเติมบ้าน: ห้องครัว, ห้องนั่งเล่น
• พื้นที่พักผ่อน: โรงจอดรถ, ระเบียง, ลานซักล้าง
• งานโครงสร้างเสริม: ฐานรากรองรับเครื่องจักร, กำแพงรั้ว
• งานตึกแถว / ทาวน์โฮม: เสริมฐานรากส่วนต่อเติมเพื่อป้องกันปัญหาบ้านทรุดตัว

ข้อดีหลักของเสาเข็มสปันแบบสี่เหลี่ยมคือ:

1. เนื้อคอนกรีตมีความหนาแน่นและแข็งแกร่งสูงกว่าเพราะผ่านการสปัน
2. มีรูกลมกลวงตรงกลางช่วยระบายดิน ทำให้เกิดแรงสั่นสะเทือนน้อยมากขณะตอก

ทำไมถึงนิยมใช้ขนาดนี้? เสาเข็มชนิดนี้มีรูกลมกลวงตรงกลาง ช่วยระบายดินได้ดี ลดแรงสั่นสะเทือนขณะตอก จึงไม่ทำให้โครงสร้างเดิมทรุดตัวหรือแตกร้าว และสามารถตอกลงไปได้ลึกถึงชั้นดินดาน (Hardpan) หรือชั้นดินแข็ง
