2344 วิธีออกแบบฐานราก Footing เสาเข็มกลุ่ม F2 มีข้อกำหนดทางกฎหมายอย่างไรบ้าง?
การออกแบบฐานรากเสาเข็มกลุ่ม F2 (2-Pile Cap) คือการออกแบบฐานรากคอนกรีตเสริมเหล็กที่รองรับเสาเข็มจำนวน 2 ต้น ใต้เสาตอม่อต้นเดียวกัน เพื่อกระจายน้ำหนักจากโครงสร้างอาคารส่วนบนลงสู่เสาเข็มทั้งสองต้นอย่างสมดุล นิยมใช้เมื่อเสาตอม่อต้องรับน้ำหนักบรรทุกค่อนข้างสูง หรือเมื่อต้องการเพิ่มกำลังรับน้ำหนักปลอดภัย (Safe Load) ในงานต่อเติมอาคาร
การออกแบบฐานราก F2 ให้มีความมั่นคง แข็งแรง และถูกต้องตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 และมาตรฐานวิศวกรรมโยธา มีรายละเอียดและข้อกำหนดทางกฎหมายที่สำคัญดังนี้ครับ:
1. หลักการทางวิศวกรรมในการออกแบบฐานราก F2
- การกระจายน้ำหนักลงเสาเข็มคู่: สมมุติให้เสาเข็มแต่ละต้นรับแรงปฏิกิริยาสม่ำเสมอกัน โดยแรงที่ลงเสาเข็มแต่ละต้นเท่ากับ น้ำหนักบรรทุกรวมทั้งหมด (น้ำหนักอาคาร + น้ำหนักฐานราก + น้ำหนักดินถม) หารด้วยจำนวนเสาเข็ม (2 ต้น)
- การวิเคราะห์แรงเฉือน (Shear Resistance):
- แรงเฉือนทางเดียว (One-Way Shear / Beam Shear): ตรวจสอบหน้าตัดวิกฤตที่ระยะเท่ากับความลึกประสิทธิผล ((d)) จากขอบเสาตอม่อ เพื่อป้องกันฐานรากวิบัติจากการหักผ่าครึ่ง
- แรงเฉือนสองทาง / แรงเฉือนเจาะทะลุ (Two-Way / Punching Shear): ตรวจสอบรอบขอบเสาตอม่อที่ระยะ (d/2) เพื่อป้องกันไม่ให้เสาตอม่อทะลุผ่านฐานราก
- การคำนวณโมเมนต์ดัดและการเสริมเหล็ก (Bending Moment & Reinforcement): คำนวณโมเมนต์ดัดสูงสุดที่ขอบเสาตอม่อเพื่อกำหนดปริมาณเหล็กเสริมหลัก (เหล็กตะแกรง หรือตะกร้อฐานราก) วางในแนวยาวเชื่อมระหว่างหัวเสาเข็มทั้งสองต้น และเสริมเหล็กทางกว้างเพื่อรัดโครงสร้างให้เป็นผืนเดียวกัน

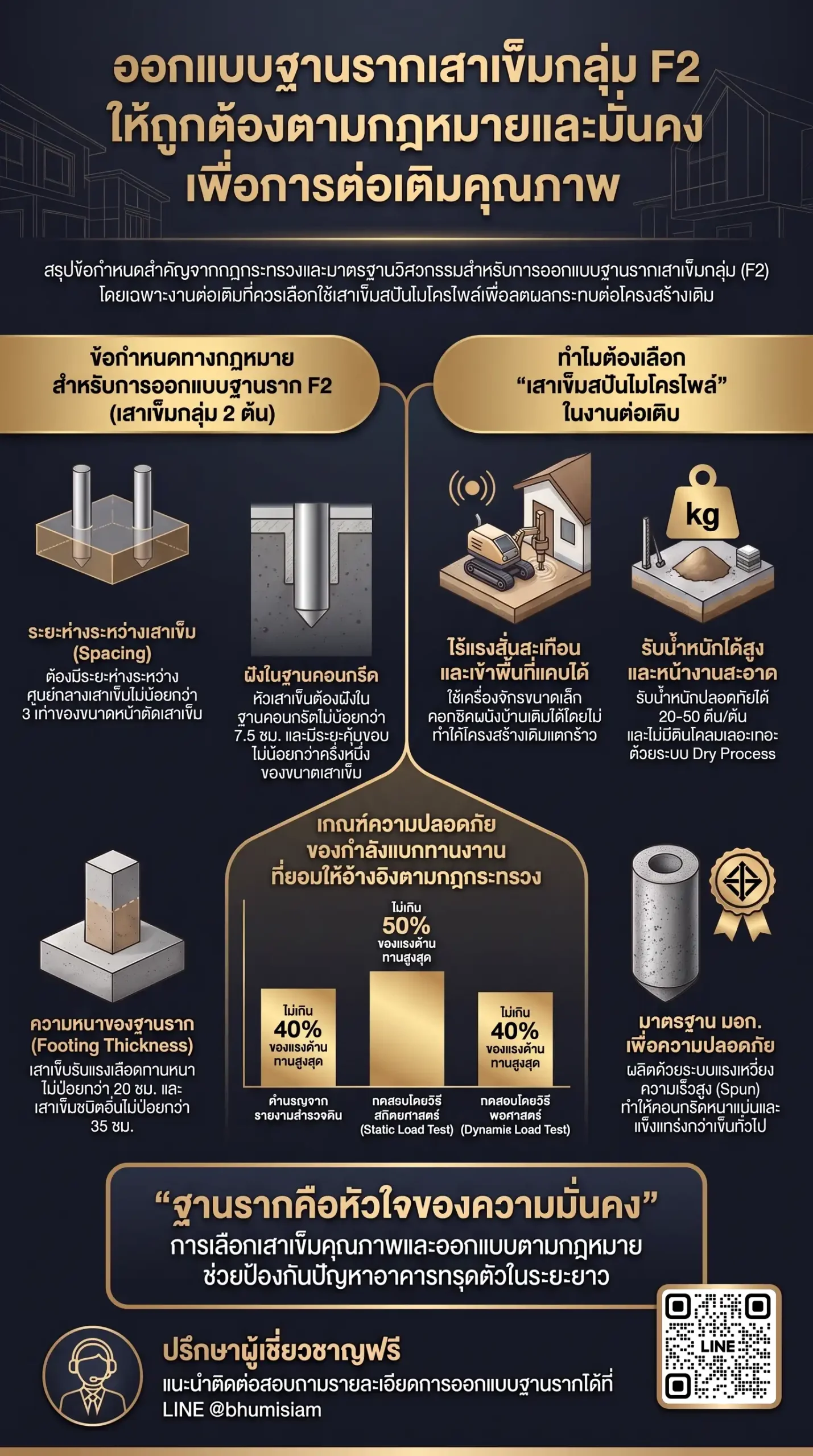

2. ข้อกำหนดทางกฎหมายที่สำคัญ (ตามกฎกระทรวง พ.ศ. 2566)
ในการออกแบบและก่อสร้างฐานรากเสาเข็มกลุ่ม F2 กฎหมายควบคุมอาคารได้กำหนดมาตรฐานความปลอดภัยไว้อย่างชัดเจน ดังนี้:
- ระยะห่างระหว่างเสาเข็ม (Center-to-Center Spacing – ข้อ 21):
- ตำแหน่งศูนย์กลางของเสาเข็มแต่ละต้นในฐานรากกลุ่ม F2 ต้องมีระยะห่างไม่น้อยกว่า 3 เท่าของมิติกว้างที่สุดหรือเส้นผ่านศูนย์กลางของเสาเข็ม (3D) เช่น หากใช้เสาเข็มเส้นผ่านศูนย์กลาง 21 ซม. ระยะห่างระหว่างศูนย์กลางเสาเข็มทั้งสองต้นต้องไม่น้อยกว่า 63 ซม.
- หากระยะห่างน้อยกว่า 3D: วิศวกรผู้ออกแบบต้องคำนวณตรวจสอบผลกระทบที่อาจทำให้กำลังแบกทานของเสาเข็มกลุ่มลดลง (Group Pile Effect)
- ระยะหุ้มหัวเสาเข็มและระยะหุ้มขอบเสาเข็ม (Pile Embedment & Cover – ข้อ 22):
- ความหนาของฐานคอนกรีต: สำหรับเสาเข็มชนิดรับแรงเสียดทานหรือแบกทาน ต้องมีความหนาของฐานรากไม่น้อยกว่า 20 – 35 เซนติเมตร
- ระยะหุ้มหัวเสาเข็ม (Pile Embedment): สำหรับฐานรากเสาเข็มกลุ่ม ต้องมีระยะหัวเสาเข็มฝังลึกเข้าไปในฐานคอนกรีต ไม่น้อยกว่า 7.5 เซนติเมตร
- ระยะหุ้มขอบเสาเข็ม (Edge Distance): ระยะจากขอบนอกของเสาเข็มต้นริมสุดถึงขอบนอกสุดของฐานคอนกรีต ต้องไม่น้อยกว่าครึ่งหนึ่งของขนาดเส้นผ่านศูนย์กลางเสาเข็ม (0.5D)
- ระยะหุ้มคอนกรีตป้องกันสนิม (Concrete Covering): ต้องเสริมลูกปูนก้นหลุมและด้านข้างให้มีระยะหุ้มคอนกรีตระหว่างผิวดินกับเหล็กเสริมอย่างน้อย 5 – 7.5 เซนติเมตร เพื่อป้องกันความชื้นใต้ดินซึมเข้าทำลายเหล็กเสริม
- การต้านทานเสาเข็มเยื้องศูนย์ (Pile Eccentricity – ข้อ 28):
- โครงสร้างอาคารเหนือฐานรากต้องได้รับการออกแบบให้สามารถต้านทานผลกระทบจากการที่เสาเข็มแต่ละต้นเบี่ยงเบนจากศูนย์กลางได้ ไม่น้อยกว่า 75 มิลลิเมตร (7.5 ซม.) โดยไม่ทำให้เสาเข็มรับน้ำหนักเกินกว่าที่ออกแบบไว้เกินร้อยละ 10
- การรับรองโดยวิศวกรและการทดสอบมาตรฐาน (ข้อ 24 – 27):
- การออกแบบรายการคำนวณต้องจัดทำและรับรองโดยวิศวกรโยธาผู้ได้รับใบอนุญาต
- ต้องตรวจสอบควบคุมการตอกเสาเข็มหน้างานด้วยเกณฑ์ Last 10 Blows หรือทำการทดสอบความสมบูรณ์และการรับน้ำหนักด้วยวิธีพลศาสตร์ (Dynamic Load Test) ตามมาตรฐาน
3. พิจารณาเลือกใช้ “เสาเข็มสปันไมโครไพล์” สำหรับงานต่อเติมฐานราก F2
งานต่อเติมอาคาร โรงงาน หรือบ้านพักอาศัย มักมีข้อจำกัดเรื่องพื้นที่แคบ ชิดอาคารเดิม และต้องการฐานราก F2 ที่มั่นคงสูง การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) โดย TPN ภูมิสยาม (Bhumisiam) ถือเป็นทางเลือกพรีเมียมที่ตอบโจทย์ดีที่สุดด้วยคุณสมบัติเด่น:
- คุณภาพมาตรฐานระดับประเทศ: ผลิตด้วยเทคโนโลยีปั่นเหวี่ยงความเร็วสูง (Spun Process) จากเยอรมนี เนื้อคอนกรีตหนาแน่นสูง ผิวเรียบเนียน แกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า ได้รับมาตรฐาน มอก. 397-2562 และตรา SCG Endorsed Brand
- นวัตกรรมรูกลวงตรงกลาง ลดแรงสั่นสะเทือน: ขณะตอก ดินจะดันแทรกขึ้นมาตามรูกลวงตรงกลางแทนการเบียดดินออกด้านข้างทั้งหมด ทำให้เกิดแรงดันดินและแรงสั่นสะเทือนต่ำมาก สามารถตั้งปั้นจั่นตอกเสาเข็มคู่ F2 ชิดกำแพงบ้านเดิมได้ในระยะประชิดอย่างน้อย 50 เซนติเมตร โดยไม่ทำให้โครงสร้างเดิมเกิดรอยแตกร้าว
- ตอกลึกถึงชั้นดินแข็งดานจริง: เสาเข็มความยาวท่อนละ 1.5 เมตร สามารถขนย้ายเข้าพื้นที่แคบและเชื่อมต่อความยาวลงไปได้ลึกเรื่อยๆ จนกระทั่งปลายเสาเข็มหยั่งถึงชั้นดินแข็งดานจริง ป้องกันปัญหาการทรุดตัวไม่เท่ากันได้อย่างถาวร
- ศักยภาพรับน้ำหนักปลอดภัยสูง (Safe Load): มีหน้าตัดให้เลือกหลากหลาย เช่น หน้าตัดกลม Dia. 21 ซม. (รับน้ำหนัก 20–25 ตัน/ต้น) หรือสี่เหลี่ยมสปัน SQ 18×18 ซม. (รับน้ำหนัก 15–22 ตัน/ต้น) เมื่อทำเป็นฐานรากกลุ่ม F2 จะสามารถรองรับน้ำหนักรวมได้สูงถึง 30 – 50 ตันต่อฐานราก
- หน้างานสะอาด รวดเร็ว: ติดตั้งด้วยระบบแห้ง (Dry Process) ไม่มีน้ำโคลนเลอะเทอะ และเมื่อตอกแต่งระดับหัวเสาเสร็จ สามารถผูกเหล็กเทคอนกรีตทำฟุตติ้ง F2 ต่อได้ทันที
4. ช่องทางการรับคำปรึกษาทางวิศวกรรม
หากท่านกำลังวางแผนต่อเติมอาคาร ออกแบบฐานราก F2 หรือต้องการประเมินน้ำหนักโครงสร้างและวางพิกัดจุดตอกเสาเข็มให้ถูกต้องตามหลักวิศวกรรม (พร้อมบริการปรึกษาและออกแบบฐานรากฟรีสำหรับงานบ้าน) แนะนำปรึกษาที่ ไลน์ @bhumisiam โดยตรงครับ
สรุปท้ายบทความ
การออกแบบฐานรากเสาเข็มกลุ่ม F2 ต้องคำนึงถึงการถ่ายน้ำหนักลงเสาเข็มคู่ การตรวจสอบแรงเฉือนและโมเมนต์ดัดอย่างถูกต้อง พร้อมทั้งปฏิบัติตามกฎกระทรวงควบคุมอาคาร พ.ศ. 2566 ทั้งการเว้นระยะห่างระหว่างเสาเข็มไม่น้อยกว่า 3D การฝังหัวเสาเข็มในฟุตติ้งไม่น้อยกว่า 7.5 เซนติเมตร และการเว้นระยะหุ้มขอบเสาเข็มไม่น้อยกว่า 0.5D. สำหรับงานต่อเติมที่ต้องการคุณภาพและความปลอดภัยสูงสุด การเลือกใช้ เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 ของ TPN ภูมิสยาม คือนวัตกรรมฐานรากที่ช่วยให้การตอกเสาเข็มกลุ่ม F2 ในพื้นที่จำกัดเป็นไปได้อย่างสมบูรณ์แบบ ไร้แรงสั่นสะเทือนทำร้ายอาคารเดิม ตอกลึกถึงชั้นดินแข็งดานจริง และส่งมอบความมั่นคงถาวรให้แก่อาคารในระยะยาวครับ
