ฐานรากเสาเข็ม 1 ต้น (F1) หรือ Pile Cap F1 คือโครงสร้างฐานรากคอนกรีตเสริมเหล็กที่ทำหน้าที่รับน้ำหนักบรรทุกจากเสาตอม่อเพียงต้นเดียว แล้วถ่ายลงสู่เสาเข็มเดี่ยวที่อยู่ด้านล่าง มักใช้กับอาคารหรือโครงสร้างที่มีช่วงเสาปานกลาง น้ำหนักลงเสาไม่สูงมาก หรือเลือกใช้เสาเข็มที่มีกำลังรับน้ำหนักปลอดภัย (Safe Load) สูง เช่น เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) โดยมีรูปแบบการจัดวางและข้อกำหนดทางวิศวกรรมในการก่อสร้างดังนี้ครับ:

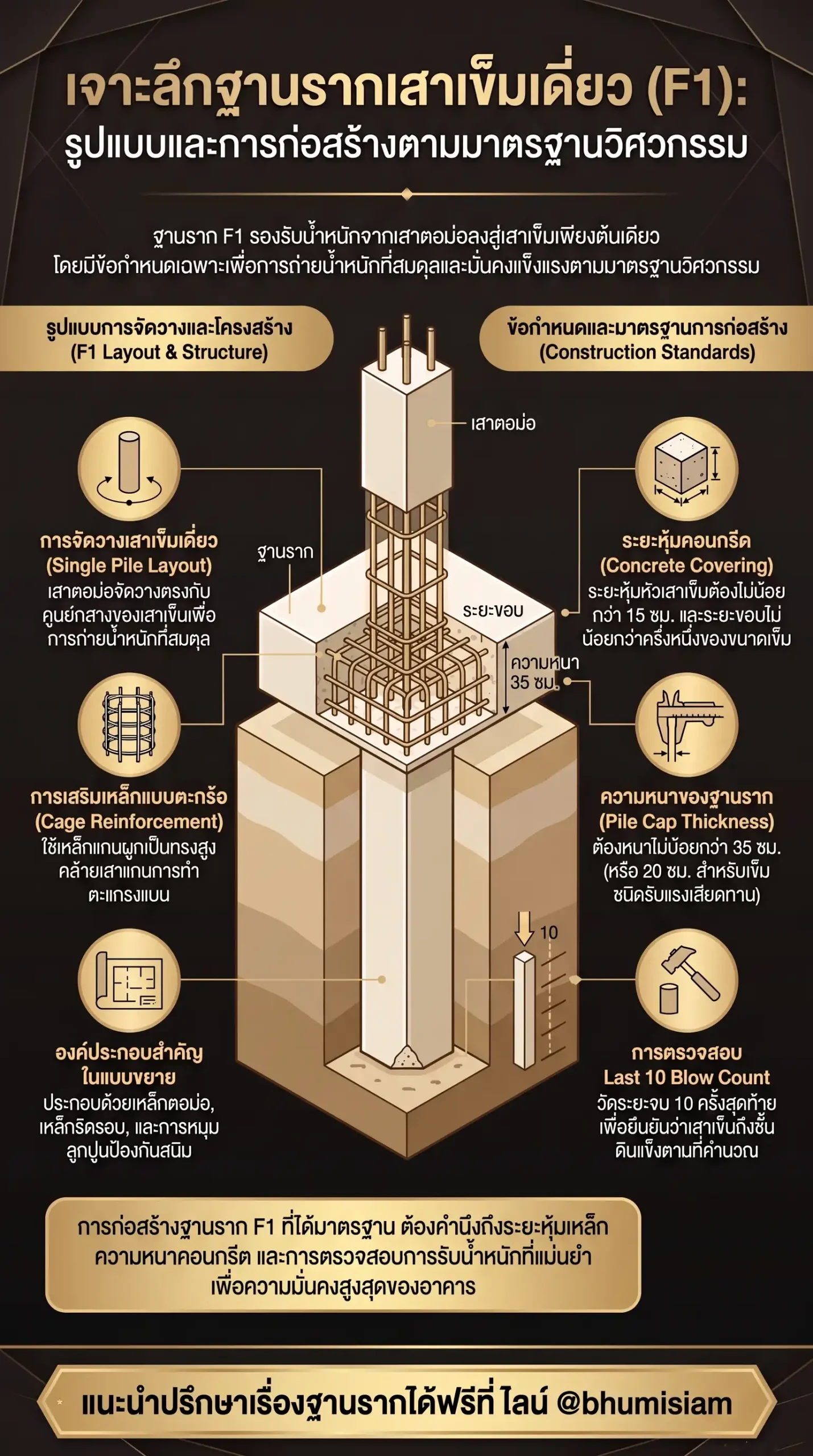

  1. รูปแบบการจัดวางเสาเข็มและขนาดฐานราก (F1 Layout & Dimensions)
  • ตำแหน่งการจัดวาง (Centric Alignment): เสาเข็มจะต้องถูกจัดวางให้อยู่ จุดศูนย์กลาง (Center) ของฐานราก F1 พอดี โดยแนวแกนกลางของเสาตอม่อและแนวแกนกลางของเสาเข็มจะต้องตรงกัน เพื่อให้การถ่ายเทน้ำหนักลงสู่เสาเข็มเป็นไปอย่างสมดุลตามแนวแกน (Axial Load)
  • การกำหนดขนาดความกว้างของฐานราก (B): ขนาดความกว้างยาวของตัวฐานราก F1 จะคำนวณจากขนาดหน้าตัด/เส้นผ่านศูนย์กลางของเสาเข็ม (D) ร่วมกับระยะหุ้มคอนกรีตป้องกันสนิมตามสภาพแวดล้อม:
    • กรณีใช้เสาเข็มกลม / เสาเข็มสปันไมโครไพล์ (Spun Micro Pile):
      • พื้นที่ทั่วไป (ดินปกติ): ความกว้างฐานราก (B = 1.5D + 0.375) เมตร
      • พื้นที่กัดกร่อนรุนแรง (ริมทะเล/นิคมอุตสาหกรรม): ความกว้างฐานราก (B = 1.5D + 0.50) เมตร
    • กรณีใช้เสาเข็มสำเร็จรูปสี่เหลี่ยม:
      • พื้นที่ทั่วไป (ดินปกติ): ความกว้างฐานราก (B = 2D + 0.375) เมตร
      • พื้นที่กัดกร่อนรุนแรง: ความกว้างฐานราก (B = 2D + 0.50) เมตร
  1. ข้อกำหนดทางวิศวกรรมและมาตรฐานในการก่อสร้างฐานราก F1

การทำฐานราก F1 อย่างได้คุณภาพมาตรฐานและถูกต้องตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 มีข้อกำหนดสำคัญดังนี้:

  • ความหนาของฐานคอนกรีต (Footing Thickness):
    • สำหรับเสาเข็มรับแรงแบกทานเป็นหลัก (End Bearing Pile) ตัวฐานรากต้องมีความหนาคอนกรีต ไม่น้อยกว่า 35 เซนติเมตร
  • ระยะฝังหัวเสาเข็มและระยะหุ้มคอนกรีต (Embedment & Covering):
    • ระยะฝังหัวเสาเข็ม: หัวเสาเข็มต้องฝังลึกลงไปในเนื้อคอนกรีตฐานรากอย่างน้อยเท่ากับขนาดหน้าตัดเสาเข็ม (D) เพื่อป้องกันหัวเสาเข็มงัดเนื้อคอนกรีตปริแตกเมื่อรับแรงทางข้าง
    • ระยะหุ้มหัวเสาเข็ม: ต้องมีระยะคอนกรีตหุ้มหัวเสาเข็มใต้ฐานรากไม่น้อยกว่า 15 เซนติเมตร
    • ระยะหุ้มขอบเสาเข็ม: ระยะจากขอบนอกของเสาเข็มถึงขอบนอกสุดของฐานคอนกรีต ต้องไม่น้อยกว่า ครึ่งหนึ่งของขนาดหน้าตัดเสาเข็ม (D/2)
    • ระยะหุ้มเหล็กเสริม (Concrete Cover): ต้องเว้นระยะหุ้มคอนกรีตโดยรอบเหล็กเสริมไม่น้อยกว่า 7.5 เซนติเมตร สำหรับสภาพดินทั่วไป และไม่น้อยกว่า 10 เซนติเมตร สำหรับพื้นที่ที่มีสารกัดกร่อนสูง โดยต้องเสริมลูกปูน (Spacer) ยกรอยลอยเหล็กก้นหลุมและขอบข้างให้เป๊ะตามสเปก
  • รูปแบบการเสริมเหล็กฐานราก F1:
    • เนื่องจากฐานรากเสาเข็มเดี่ยวจะรับแรงดัดและแรงเฉือนที่เกิดจากการงัดตัว การเสริมเหล็กจึงนิยมใช้ เหล็กยืนโอบรัดเป็นกรง (ตะกร้อครอบ) วางล้อมรอบหัวเสาเข็ม (เช่น เหล็กยืน 8-16 เส้น) ร่วมกับ เหล็กปลอกวางถี่ (เช่น RB9 @ 0.10 ม.) เพื่อกอดรัดเนื้อคอนกรีตให้แข็งแรง ไม่ฉีกขาด และเหล็กเดือยตอม่อ (Dowel Bar) ต้องหยั่งลึกลงมาในฐานรากอย่างมั่นคง
  • การควบคุมความคลาดเคลื่อนและการเยื้องศูนย์ (Eccentricity):
    • ตำแหน่งตอกเสาเข็มจริงต้องไม่คลาดเคลื่อนจากแบบเกิน 5–7.5 เซนติเมตร หากเกิดปัญหา เสาเข็มเยื้องศูนย์ วิศวกรจะต้องออกแบบคำนวณคานรัด (Strap Beam) หรือคานยื่นเพื่อช่วยถ่ายเทแรงดัดขั้นที่สอง (Secondary Moment) ป้องกันไม่ให้เสาตอม่อหัก
  • การตรวจสอบกำลังรับน้ำหนักและชั้นดินแข็ง:
    • ก่อนเทคอนกรีตฐานราก เสาเข็มต้องผ่านการตรวจสอบกำลังรับน้ำหนักปลอดภัย (Safe Load) จริงหน้างานทุกต้น โดยการนับระยะจมทรุดตัว 10 ครั้งสุดท้าย (Last 10 Blows) หรือทำทดสอบ Dynamic Load Test เพื่อยืนยันว่าปลายเสาเข็มตอกหยั่งถึงชั้นดินแข็งดานเรียบร้อยแล้ว
  1. เลือกใช้เสาเข็มคุณภาพเพื่อฐานราก F1 ที่มั่นคง

สำหรับงานสร้างอาคารใหม่ งานต่อเติม หรือพื้นที่ที่มีข้อจำกัด การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มาตรฐาน มอก. 397-2562 ของภูมิสยาม (Bhumisiam) ถือเป็นตัวเลือกคุณภาพพรีเมียมที่สุด เพราะเนื้อคอนกรีตผ่านการปั่นแรงเหวี่ยงความเร็วสูง มีความแกร่งสูงกว่าคอนกรีตทั่วไปถึง 10 เท่า มี รูกลวงตรงกลาง ช่วยระบายดินและลดแรงสั่นสะเทือนขณะตอก ไม่กระทบอาคารข้างเคียง ตอกชิดกำแพงได้ถึงระยะ 50 ซม. หน้างานสะอาดเรียบร้อย และสามารถตอกต่อความยาวลึกถึงชั้นดินดานเพื่อรับน้ำหนักปลอดภัยได้สูงตั้งแต่ 20 ถึง 50 ตันต่อต้น

สรุปท้ายบทความ การจัดวางฐานรากเสาเข็ม 1 ต้น (F1) ต้องจัดตำแหน่งเสาเข็มให้อยู่ จุดศูนย์กลางฐานราก ตรงกับแนวแกนเสาตอม่อ โดยมีข้อกำหนดสำคัญในการก่อสร้าง คือ ความหนาฐานรากไม่น้อยกว่า 35 ซม., ระยะฝังหัวเสาเข็มลึกไม่น้อยกว่าขนาดหน้าตัดเข็ม (D), ระยะหุ้มขอบเข็มไม่น้อยกว่า (D/2), ระยะหุ้มคอนกรีตป้องกันสนิม 7.5–10 ซม., เสริมเหล็กยืนและเหล็กปลอกถี่กอดรัดเนื้อคอนกรีตอย่างแน่นหนา พร้อมทั้งตรวจเช็คตำแหน่งไม่ให้เยื้องศูนย์ และเช็คค่า Last 10 Blows ทุกต้น เพื่อให้ฐานราก F1 มีความมั่นคง แข็งแรง และปลอดภัยถาวรในระยะยาวครับ
