2346 วิธีออกแบบฐานราก Footing เสาเข็มกลุ่ม F4 มีข้อกำหนดทางกฎหมายอย่างไรบ้าง?
การออกแบบฐานรากเสาเข็มกลุ่ม F4 (Pile Cap สำหรับเสาเข็ม 4 ต้น) ถือเป็นรูปแบบฐานรากยอดนิยมในการรับน้ำหนักเสาอาคาร เสาตอม่อ หรือโครงสร้างส่วนต่อเติมที่มีน้ำหนักบรรทุกสูง การออกแบบให้ได้ คุณภาพมาตรฐานสูงสุด มั่นคง และถูกต้องตามกฎหมายควบคุมอาคาร มีข้อกำหนดและหลักวิศวกรรมที่ต้องปฏิบัติตามอย่างเคร่งครัดดังนี้ครับ

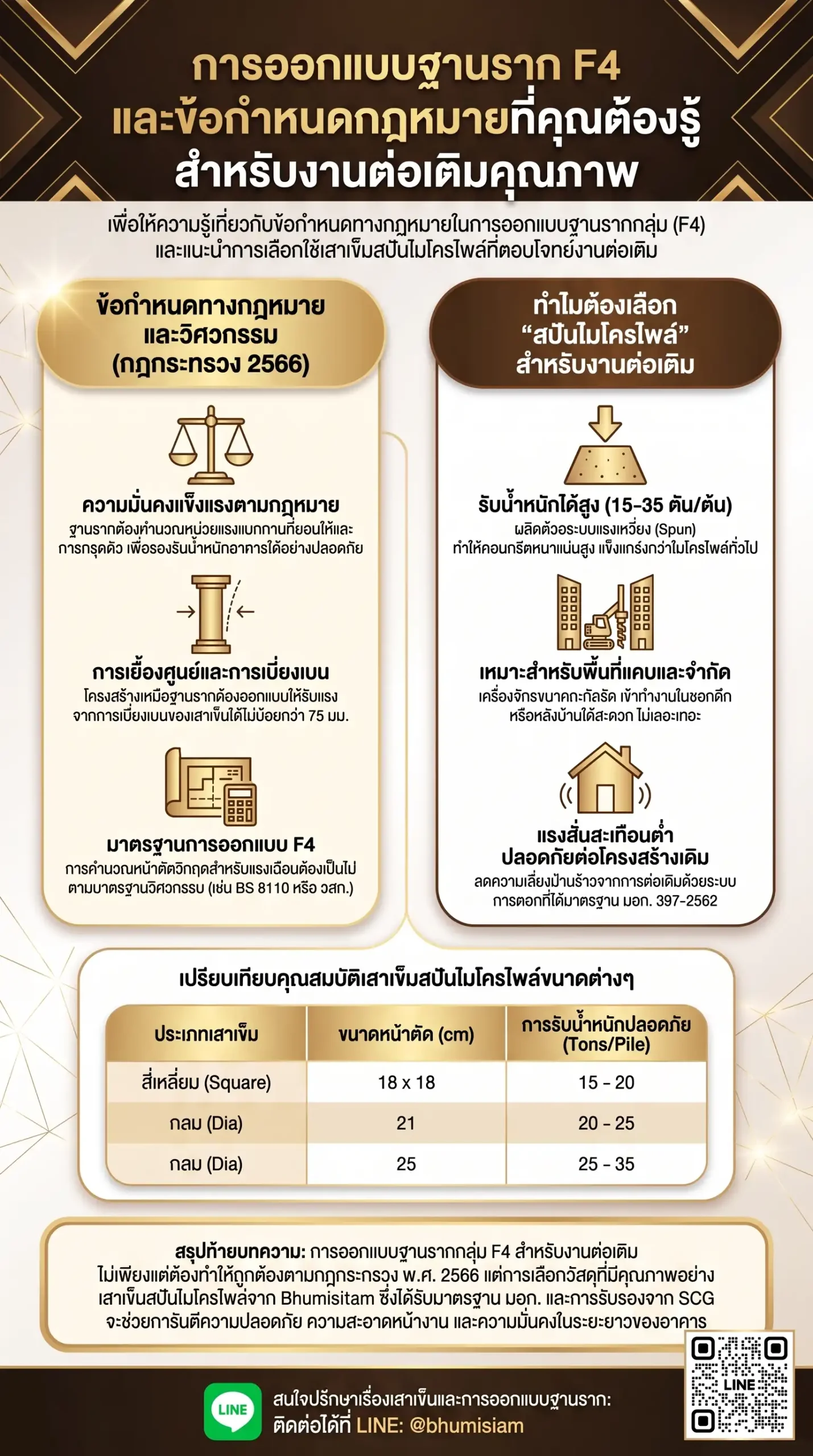

1. ข้อกำหนดทางกฎหมายและมาตรฐานวิศวกรรมในการออกแบบฐานราก F4
ตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร และมาตรฐานวิศวกรรมโครงสร้าง ได้กำหนดหลักเกณฑ์สำคัญสำหรับการออกแบบฐานรากเสาเข็มกลุ่มไว้ดังนี้:
- ระยะห่างระหว่างเสาเข็ม (Pile Spacing):
- ตำแหน่งของเสาเข็มแต่ละต้นในฐานราก F4 ต้องมีระยะห่างระหว่างศูนย์กลางเสาเข็ม ไม่น้อยกว่า 3 เท่าของมิติที่กว้างที่สุดหรือเส้นผ่านศูนย์กลางของเสาเข็ม ((3D)) (เช่น หากใช้เสาเข็มขนาด 21 ซม. ระยะห่างระหว่างศูนย์กลางเสาเข็มต้องไม่น้อยกว่า 63 ซม.)
- กรณีระยะห่างน้อยกว่า (3D): วิศวกรผู้ออกแบบต้องคำนวณตรวจสอบผลกระทบการลดลงของกำลังแบกทานของเสาเข็มกลุ่ม (Group Efficiency) ตามกฎหมาย
- ความหนาของฐานคอนกรีต (Footing Thickness):
- ฐานรากเสาเข็มต้องมีความหนาของฐานคอนกรีต ไม่น้อยกว่า 35 เซนติเมตร เพื่อให้มีความแข็งเกร็งเพียงพอต่อการต้านทานแรงเฉือนเจาะทะลุ (Punching Shear) และแรงเฉือนทางเดียว (Beam Shear)
- ระยะฝังหัวเสาเข็มและระยะหุ้มขอบ (Embedment & Edge Distance):
- ระยะหุ้มหัวเสาเข็ม (Pile Embedment): สำหรับฐานรากเสาเข็มกลุ่ม ต้องมีระยะหัวเสาเข็มฝังเข้าไปในฐานคอนกรีต ไม่น้อยกว่า 7.5 เซนติเมตร (ร่วมกับการสกัดหัวเข็มให้เหลือเหล็กเดือย Dowel Bar ฝังทาบเข้ากับเหล็กตะแกรงฐานราก)
- ระยะหุ้มขอบเสาเข็ม (Edge Distance): ระยะจากขอบนอกของเสาเข็มต้นริมสุดถึงขอบนอกสุดของฐานคอนกรีต ต้อง ไม่น้อยกว่าครึ่งหนึ่งของขนาดเส้นผ่านศูนย์กลางเสาเข็ม ((D/2)) และต้องรักษาระยะหุ้มคอนกรีตป้องกันสนิม (Concrete Covering) ไม่น้อยกว่า 5–7.5 เซนติเมตร
- การรองรับการเบี่ยงเบนศูนย์กลาง (Pile Eccentricity / Tolerance):
- โครงสร้างอาคารเหนือฐานรากต้องได้รับการออกแบบและคำนวณให้สามารถต้านทานผลกระทบจากการที่เสาเข็มแต่ละต้นเบี่ยงเบนจากศูนย์กลางได้ ไม่น้อยกว่า 75 มิลลิเมตร (7.5 เซนติเมตร) โดยการเบี่ยงเบนดังกล่าวต้องไม่ทำให้เสาเข็มแต่ละต้นรับน้ำหนักเกินกว่าที่ออกแบบไว้เกินร้อยละ 10 (110%)
- การเสริมเหล็กโครงสร้าง (Reinforcement):
- ต้องจัดวางเหล็กเสริมตะแกรงล่างทั้งสองทิศทางเพื่อรับโมเมนต์ดัด (Bending Moment) ที่เกิดขึ้นจากแรงปฏิกิริยาของเสาเข็มทั้ง 4 ต้น ถ่ายขึ้นสู่เสาตอม่อ หรือใช้การวิเคราะห์ตามแบบจำลองแขนค้ำยันและแขนยึด (Strut-and-Tie Model – STM) ตามมาตรฐานสากล
2. ขั้นตอนการคำนวณและวางผังฐานราก F4
- ขั้นตอนที่ 1 (หาแรงกดลงเสาเข็ม): คำนวณน้ำหนักบรรทุกรวม ((P)) จากเสาตอม่อ (Dead Load + Live Load) ถ่ายลงเสาเข็ม 4 ต้น โดยแรงกดลงเสาเข็มแต่ละต้นเท่ากับ (P/4) (หากมีโมเมนต์ดัด ดัน หรือแรงดัดด้านข้าง ต้องคำนวณเฉลี่ยแรงลงเสาเข็มแต่ละต้นให้ไม่เกินกำลังรับน้ำหนักปลอดภัย)
- ขั้นตอนที่ 2 (กำหนดมิติฐานราก): วางตำแหน่งเสาเข็ม 4 ต้นเป็นรูปสี่เหลี่ยมจัตุรัส ระยะห่าง (3D) บวกระยะขอบ (D/2) และระยะคอนกรีตหุ้ม จะได้ขนาดความกว้าง x ยาว x สูง ของฐานราก F4
- ขั้นตอนที่ 3 (ตรวจสอบแรงเฉือน): ตรวจสอบหน่วยแรงเฉือนทางเดียวที่ระยะ (d) จากขอบเสา และแรงเฉือนเจาะทะลุรอบเสาตอม่อที่ระยะ (d/2)
- ขั้นตอนที่ 4 (ออกแบบเหล็กเสริม): คำนวณปริมาณเหล็กข้ออ้อย (เช่น DB12, DB16, DB20) ผูกเป็นตะแกรงล่างและเหล็กรูปตะกร้อครอบหัวเสาเข็ม
3. พิจารณาเลือกใช้ “เสาเข็มสปันไมโครไพล์ (Spun Micropile)” สำหรับงานต่อเติม
สำหรับงานต่อเติมอาคาร ต่อเติมบ้าน หรือขยายโรงงาน ที่ต้องทำฐานรากกลุ่ม F4 ในพื้นที่จำกัด การเลือกใช้ เสาเข็มสปันไมโครไพล์ ถือเป็นตัวเลือกระดับคุณภาพสูงสุด ด้วยจุดเด่นทางวิศวกรรมดังนี้:
- กำลังรับน้ำหนักปลอดภัยสูงมาก: ผลิตด้วยเทคโนโลยีแรงเหวี่ยงหมุนความเร็วสูง (Spun) ได้รับมาตรฐาน มอก. 397-2562 และ SCG Endorsed Brand เนื้อคอนกรีตแกร่งกว่าทั่วไปถึง 10 เท่า สามารถเลือกขนาดหน้าตัดให้เหมาะกับฐานราก F4 ได้แก่:
- รุ่นกลม Dia. 21 ซม.: รับน้ำหนักปลอดภัย 20–25 ตัน/ต้น (ฐาน F4 4 ต้น รับน้ำหนักรวมได้ถึง 80–100 ตัน)
- รุ่นกลม Dia. 25 ซม.: รับน้ำหนักปลอดภัย 25–35 ตัน/ต้น (ฐาน F4 4 ต้น รับน้ำหนักรวมได้ถึง 100–140 ตัน)
- รุ่นกลม Dia. 30 ซม.: รับน้ำหนักปลอดภัย 30–50 ตัน/ต้น (ฐาน F4 4 ต้น รับน้ำหนักรวมได้ถึง 120–200 ตัน)
- รุ่นสี่เหลี่ยม SQ 18×18 ซม.: รับน้ำหนักปลอดภัย 15–20 ตัน/ต้น (ฐาน F4 4 ต้น รับน้ำหนักรวมได้ถึง 60–80 ตัน)
- มีรูกลวงตรงกลาง ช่วยลดแรงดันดินและแรงสั่นสะเทือน: การตอกเสาเข็มกลุ่ม 4 ต้นชิดกันในหลุมเดียว เสาเข็มสปันไมโครไพล์มีรูกลวงระบายดิน ดินจะแทรกตัวขึ้นมาทางรูกลวงขณะตอก ทำให้แรงดันดินสะสมและแรงสั่นสะเทือนต่ำมาก ไม่กระทบต่อโครงสร้างอาคารเดิมหรือบ้านข้างเคียงให้แตกร้าว
- ปั้นจั่นขนาดกะทัดรัด ทำงานในพื้นที่แคบได้จริง: ตัวเครื่องตอกปั้นจั่นกว้างเพียง 1 เมตร สูงไม่เกิน 3 เมตร สามารถเข้าตอกจัดวางตำแหน่งเสาเข็มกลุ่ม F4 ในพื้นที่แคบ หน้าบ้าน ข้างบ้าน หลังบ้าน หรือใต้เพดานอาคารเดิมได้อย่างสะดวก
- ตอกลึกหยั่งถึงชั้นดินแข็งดานจริง: ต่อท่อนละ 1.5 เมตร ด้วยการเชื่อมรอบเพลทเหล็กมาตรฐาน ตอกลึกลงถึงชั้นดินดานจริง (เช่น 18–21 เมตรในเขตดินอ่อน) ช่วยให้ฐานราก F4 ไม่เกิดการทรุดตัวในอนาคต
- ตรวจสอบมาตรฐานหน้างานได้จริง: ตรวจสอบพิกัดดินแข็งและกำลังรับน้ำหนักของเสาเข็มทุกต้นในกลุ่ม F4 ได้จากค่า Last 10 Blow Count หรือทดสอบความสมบูรณ์ด้วยวิธีพลศาสตร์ (Dynamic Load Test)
หากคุณกำลังวางแผนต่อเติมอาคาร และต้องการคำนวณมิติฐานราก F4 หรือออกแบบระบบเสาเข็มกลุ่มให้ถูกต้อง ปลอดภัย แนะนำปรึกษาเรื่องฐานรากสำหรับงานบ้านฟรีโดยทีมวิศวกรวิชาชีพได้ที่ ไลน์ @bhumisiam (จัดส่งและติดตั้งโดย บริษัท ฐาปนพรรณ จำกัด โทร 065-915-4416 / 080-823-5419) ครับ
สรุปท้ายบทความ
การออกแบบฐานราก Footing เสาเข็มกลุ่ม F4 (4 ต้น) มีข้อกำหนดทางกฎหมายสำคัญ คือ ต้องจัดระยะห่างระหว่างเสาเข็มไม่น้อยกว่า 3 เท่าของมิติเสาเข็ม ((3D)) ฐานคอนกรีตหนาไม่น้อยกว่า 35 ซม. หัวเสาเข็มฝังในฐานไม่น้อยกว่า 7.5 ซม. และเว้นระยะขอบไม่น้อยกว่า (D/2) พร้อมออกแบบรองรับการเยื้องศูนย์ 7.5 ซม. สำหรับงานต่อเติมที่เน้นคุณภาพสูงสุด การเลือกใช้ เสาเข็มสปันไมโครไพล์ ทำฐานรากกลุ่ม F4 ถือเป็นแนวทางที่ดีที่สุด เพราะเนื้อคอนกรีตอัดแรงเหวี่ยงแกร่งสูง มีรูกลวงตรงกลางช่วยลดแรงสั่นสะเทือนขณะตอกหลายต้นในพื้นที่เดียวกัน เข้าทำงานในพื้นที่แคบชิดอาคารเดิมได้สะดวก ตอกลึกถึงชั้นดินแข็งดานจริง และตรวจสอบค่า Last 10 Blows ได้หน้างาน ช่วยการันตีให้ฐานราก F4 มีความมั่นคง แข็งแรง และปลอดภัยสูงสุดตลอดอายุการใช้งานครับ
