2348 วิธีออกแบบฐานราก Footing เสาเข็มกลุ่ม F6 มีข้อกำหนดทางกฎหมายอย่างไรบ้าง?

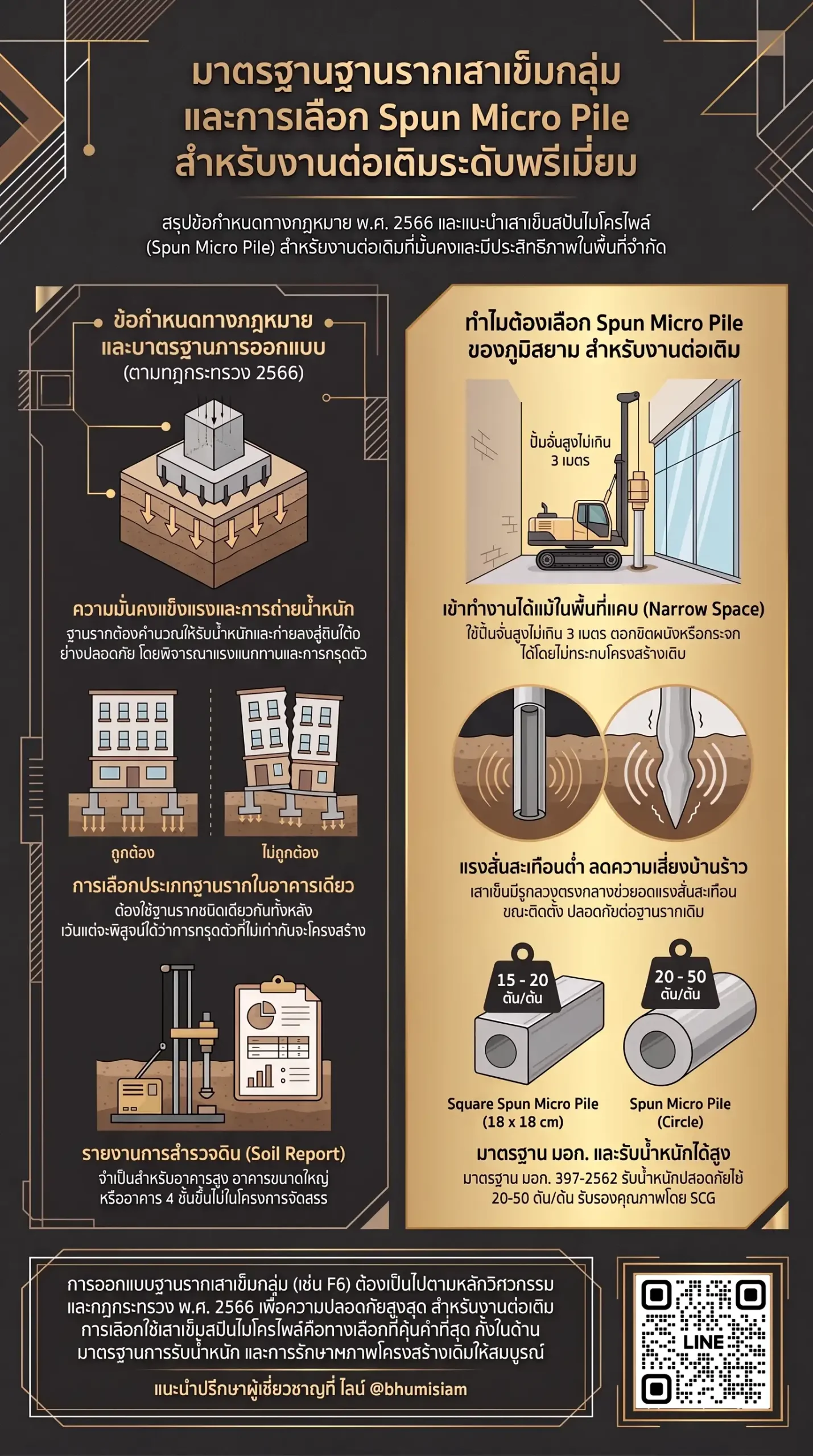

การออกแบบฐานรากเสาเข็มกลุ่ม 6 ต้น (F6) สำหรับงานก่อสร้างหรือต่อเติมอาคารที่ต้องรับน้ำหนักบรรทุกสูง จำเป็นต้องปฏิบัติตามหลักวิศวกรรมโครงสร้างและข้อกำหนดตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 เพื่อความมั่นคง แข็งแรง และปลอดภัยสูงสุด โดยมีรายละเอียดทางวิศวกรรมและข้อกำหนดทางกฎหมายดังนี้ครับ:
1. หลักการและวิธีออกแบบฐานรากเสาเข็มกลุ่ม F6
- การจัดวางตำแหน่งเสาเข็ม (Pile Layout): ฐานราก F6 มักจัดวางเสาเข็มในรูปแบบผืนผ้า (2 times 3) ต้น หรือรูปทรงหกเหลี่ยม เพื่อให้จุดศูนย์กลางมวล (Center of Gravity) ของกลุ่มเสาเข็มตรงกับแนวแกนเสาตอม่อ
- ระยะห่างระหว่างเสาเข็ม (Pile Spacing): ตามข้อกำหนดทางวิศวกรรมและกฎกระทรวง ระยะห่างระหว่างศูนย์กลางเสาเข็มแต่ละต้นในฐานรากเดียวกัน ต้องมีระยะไม่น้อยกว่า 3 เท่าของมิติที่กว้างที่สุดหรือเส้นผ่านศูนย์กลางเสาเข็ม ((3D)) เพื่อป้องกันไม่ให้เกิดการซ้อนทับของหน่วยแรงในชั้นดิน (Stress Overlap) หากจำเป็นต้องจัดวางชิดกว่า (3D) วิศวกรต้องคำนวณปรับลดกำลังรับน้ำหนักของกลุ่มเสาเข็ม (Group Efficiency Reduction)
- การคำนวณกำลังรับแรงและวิเคราะห์โครงสร้าง:
- แรงดัด (Bending Moment): คำนวณหาปริมาณเหล็กเสริมรับแรงดัดทั้งในแนวยาวและแนวขวาง ณ ตำแหน่งหน้าตัดวิกฤตที่ขอบเสาตอม่อ
- แรงเฉือนทางเดียว (One-Way / Beam Shear): ตรวจสอบกำลังรับแรงเฉือนของฐานรากที่ระยะ (d) จากขอบเสาตอม่อ
- แรงเฉือนเจาะขาด (Two-Way / Punching Shear): ตรวจสอบกำลังรับแรงเฉือนเจาะขาดรอบแนวขอบเสาตอม่อที่ระยะ (d/2)
- แบบจำลองแขนค้ำยันและแขนยึด (Strut-and-Tie Model – STM): สำหรับฐานรากหนาที่รับน้ำหนักสูง สามารถใช้วิธี STM (ตามมาตรฐาน ACI 318) จำลองการถ่ายแรงอัดผ่านเนื้อคอนกรีต (Strut) และแรงดึงผ่านเหล็กเสริม (Tie) เพื่อให้การคำนวณเหล็กเสริมมีความแม่นยำสูงสุด
- ความหนาและระยะหุ้มคอนกรีต (Thickness & Covering):
- ความหนาฐานราก: ฐานรากเสาเข็มที่รับแรงแบกทาน ต้องมีความหนาของคอนกรีตฐานราก ไม่น้อยกว่า 35 เซนติเมตร
- ระยะหุ้มขอบเสาเข็ม: ฐานรากเสาเข็มกลุ่ม ต้องมีระยะหุ้มหัวเสาเข็มฝังในคอนกรีต ไม่น้อยกว่า 7.5 เซนติเมตร และมีระยะหุ้มขอบคอนกรีตจากเสาเข็มต้นริม ไม่น้อยกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลางเสาเข็ม ((0.5D)) (โดยทั่วไปมาตรฐานงานก่อสร้างจะเผื่อระยะ Cover 10–15 ซม. เพื่อป้องกันสนิม)
- ระยะเหล็กเดือย (Dowel Bars): ต้องจัดให้มีเหล็กเดือยยึดระหว่างหัวเสาเข็มกับฐานราก และเหล็กเดือยตอม่อทาบได้ระยะตามมาตรฐานวิศวกรรมเพื่อถ่ายแรงได้อย่างต่อเนื่อง
2. ข้อกำหนดทางกฎหมายตามกฎกระทรวงฯ พ.ศ. 2566
- อัตราส่วนความปลอดภัยและกำลังรับน้ำหนัก:
- ค่าแรงต้านทานที่ยอมให้ออกแบบจากรายงานการสำรวจดิน ต้องใช้ ไม่เกินร้อยละ 40 (40%) ของแรงต้านทานสูงสุด (Safety Factor (ge 2.5))
- หากใช้ผลทดสอบการรับน้ำหนักเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test) ให้ใช้ได้ ไม่เกินร้อยละ 40 (40%)
- หากทดสอบด้วยวิธีสถิตยศาสตร์ (Static Load Test) ให้ใช้ได้ ไม่เกินร้อยละ 50 (50%)
- การวิเคราะห์การเยื้องศูนย์ของเสาเข็ม:
- โครงสร้างอาคารเหนือฐานรากต้องออกแบบให้สามารถต้านทานผลกระทบกรณีเสาเข็มเบี่ยงเบนจากศูนย์กลางได้ ไม่น้อยกว่า 75 มิลลิเมตร (7.5 ซม.) โดยต้องไม่ทำให้เสาเข็มแต่ละต้นรับน้ำหนักเกินกว่าที่ออกแบบไว้เกินร้อยละ 10
- การต่อเสาเข็มและการตอก:
- หากใช้เสาเข็มหล่อสำเร็จต่อกัน จุดต่อต้องสามารถต้านทานแรงดิ่ง แรงด้านข้าง และแรงดัดได้ไม่น้อยกว่าหน้าตัดเสาเข็ม
- ลูกตุ้มตอกต้องมีน้ำหนักไม่น้อยกว่าน้ำหนักเสาเข็ม หรือไม่น้อยกว่า 3,000 กก. (3 ตัน)
- ข้อกำหนดงานต่อเติมอาคาร (พ.ร.บ. ควบคุมอาคาร):
- โครงสร้างต่อเติมใหม่ต้องทำเป็น โครงสร้างแยกอิสระ (Expansion Joint) มีชุดฐานรากและเสาเข็มของตัวเอง ห้ามฝากยึดหรือเชื่อมติดกับตัวอาคารเดิมเด็ดขาด เพื่อป้องกันปัญหาการทรุดตัวไม่เท่ากันดึงรั้งอาคารเดิมร้าว
3. พิจารณาเลือก “เสาเข็มสปันไมโครไพล์” สำหรับฐานราก F6 งานต่อเติม
กรณีงานต่อเติมอาคารที่ต้องรับน้ำหนักสูงและจำเป็นต้องใช้ฐานรากกลุ่ม F6 เสาเข็มสปันไมโครไพล์ ของภูมิสยาม (Bhumisiam) คือนวัตกรรมทางเลือกที่ดีที่สุดด้วยเหตุผลเชิงวิศวกรรมดังนี้:
- กำลังรับน้ำหนักบรรทุกปลอดภัยสูงมหาศาล: เสาเข็มสปันไมโครไพล์มีกำลังรับน้ำหนักปลอดภัยสูง (เช่น Dia 21 ซม. รับได้ 20–25 ตัน/ต้น, Dia 25 ซม. รับได้ 25–35 ตัน/ต้น, Dia 30 ซม. รับได้ 30–50 ตัน/ต้น) เมื่อจัดวางเป็นฐานรากกลุ่ม F6 จะสามารถรับน้ำหนักปลอดภัยรวมได้สูงถึง 120 – 300 ตันต่อฐานราก ตอบโจทย์งานต่อเติมอาคารพาณิชย์ แท่นเครื่องจักรหนัก หรืออาคารหลายชั้นได้อย่างมั่นใจ
- มาตรฐานสากล มอก. 397-2562 และ SCG Endorsed Brand: ผลิตด้วยเทคโนโลยีปั่นเหวี่ยงความเร็วสูง (Centrifugal Spinning Process) คอนกรีตหนาแน่นแกร่ง ไร้โพรงอากาศ กำลังอัดไม่ต่ำกว่า 350 Cylinder (400 Cube)
- มีรูกลวงตรงกลาง ช่วยลดแรงสั่นสะเทือนขณะตอก: ช่วยระบายดินและแรงดันดินแนวราบ อัตราการสั่นสะเทือนต่ำมาก สามารถตอกชิดผนังหรือโครงสร้างอาคารเดิมได้ในระยะปลอดภัยอย่างน้อย 50 ซม. โดยไม่ทำให้อาคารเดิมแตกร้าว
- เข้าทำงานในพื้นที่จำกัดได้สะดวก: ใช้ปั้นจั่นตอกขนาดกะทัดรัด (สูงไม่เกิน 3 เมตร กว้าง 1 เมตร) ลอดผ่านประตูรั้ว หรือเข้าตอกใต้หลังคาอาคารเดิมได้สบาย
- ตรวจสอบความปลอดภัยได้หน้างานจริง: สามารถเช็กยืนยันการตอกลึกยันชั้นดินแข็งดานได้ทุกต้นด้วยค่า Last 10 Blow Count หรือการทดสอบ Dynamic Load Test
สรุปท้ายบทความ
การออกแบบฐานรากเสาเข็มกลุ่ม F6 ต้องคำนึงถึงระยะห่างระหว่างเสาเข็มอย่างน้อย (3D) ตามกฎกระทรวงฯ พ.ศ. 2566 ความหนาฐานรากไม่น้อยกว่า 35 ซม. ระยะหุ้มหัวเข็มไม่น้อยกว่า 7.5 ซม. พร้อมเผื่อระยะการเยื้องศูนย์อย่างน้อย 75 มม. สำหรับงานต่อเติมที่ต้องรับน้ำหนักมาก การเลือกใช้ เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 ของภูมิสยาม ร่วมกับการจัดวางฐานรากกลุ่ม F6 ช่วยให้รับน้ำหนักปลอดภัยได้สูงมหาศาล (120–300 ตัน/ฐาน) โดยมีแรงสั่นสะเทือนต่ำมากไม่กระทบอาคารเดิม เข้าทำงานในพื้นที่แคบได้ดี และตรวจรับงานได้ทุกต้นด้วยค่า Last 10 Blow Count จึงเป็นรากฐานที่มั่นคงและปลอดภัยถาวรตลอดอายุการใช้งานครับ
