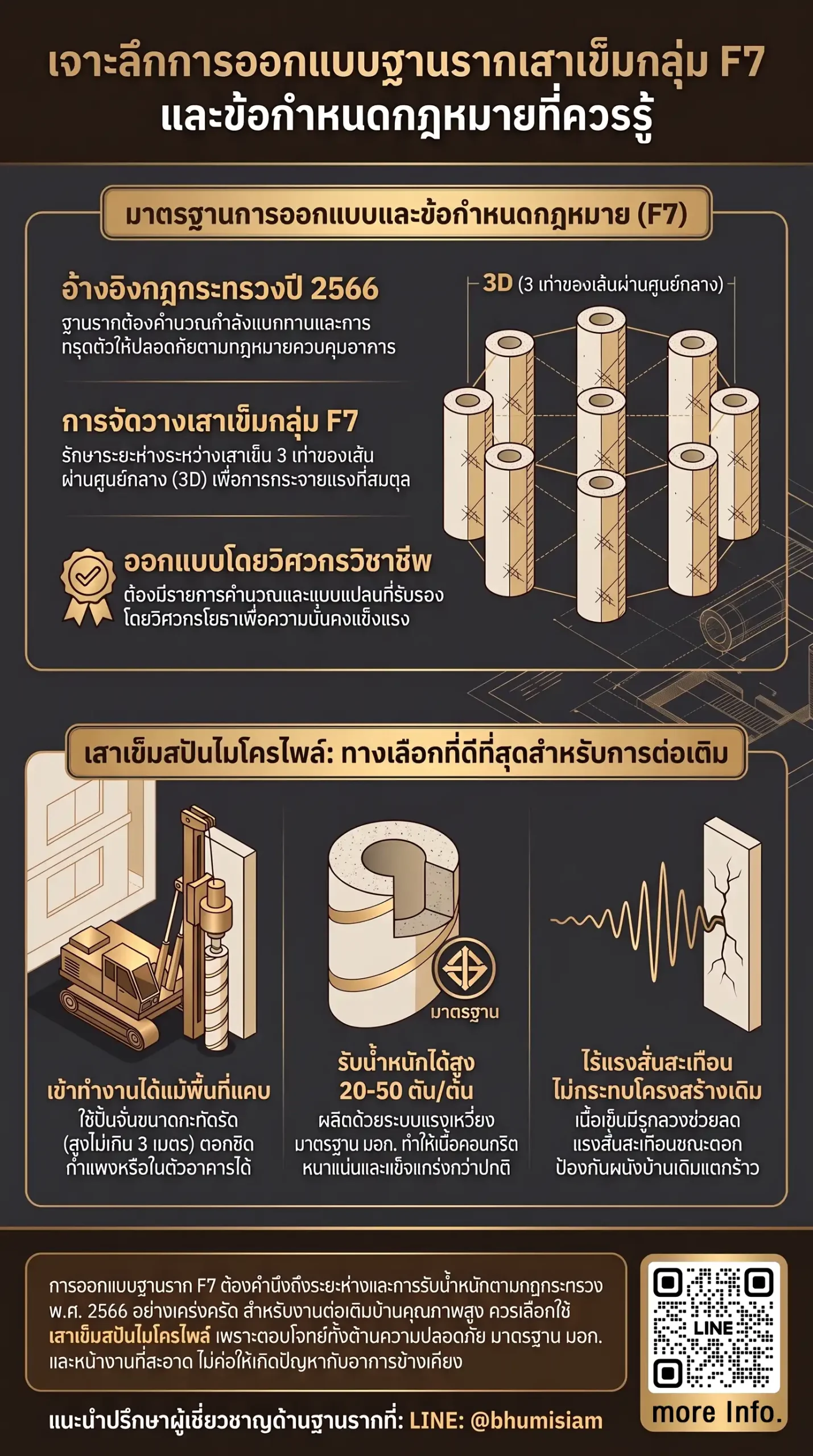

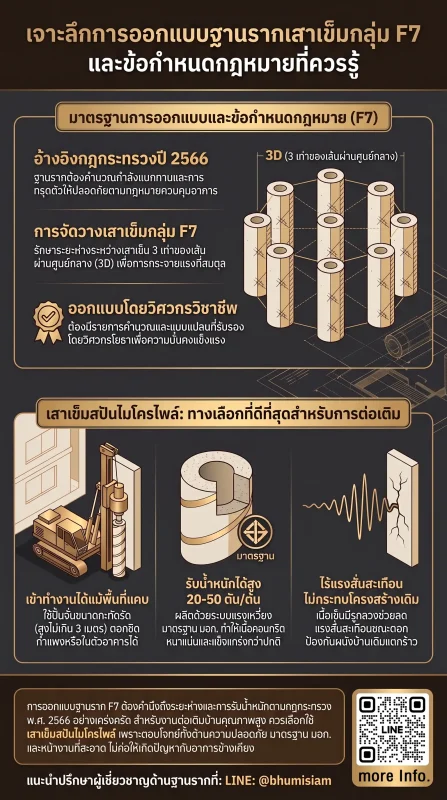

2349 วิธีออกแบบฐานราก Footing เสาเข็มกลุ่ม F7 มีข้อกำหนดทางกฎหมายอย่างไรบ้าง?
การออกแบบฐานรากเสาเข็มกลุ่ม 7 ต้น (Footing F7) สำหรับงานก่อสร้างหรือต่อเติมอาคารที่ ต้องการคุณภาพสูงสุด มีหลักวิศวกรรมโครงสร้างและข้อกำหนดทางกฎหมายที่วิศวกรและผู้ว่าจ้างต้องปฏิบัติตามอย่างเคร่งครัด เพื่อให้โครงสร้างฐานรากมีความมั่นคง แข็งแรง และปลอดภัยตลอดอายุการใช้งาน ดังนี้ครับ
1. ข้อกำหนดทางกฎหมายและมาตรฐานวิศวกรรมในการออกแบบฐานราก F7
ตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 และมาตรฐานวิศวกรรมสถานแห่งประเทศไทย (วสท.) มีข้อกำหนดสำคัญดังนี้:
- ระยะห่างระหว่างเสาเข็มในกลุ่ม (Pile Spacing): กำหนดให้ระยะห่างระหว่างศูนย์กลางเสาเข็มแต่ละต้นภายในฐานรากกลุ่ม ต้องไม่น้อยกว่า 3 เท่าของมิติที่กว้างที่สุดของหน้าตัดเสาเข็ม (3D) เช่น หากใช้เสาเข็มกลมเส้นผ่านศูนย์กลาง 21 ซม. ระยะห่างระหว่างศูนย์กลางเข็มต้องไม่น้อยกว่า 63 ซม. หากวางชิดกว่า 3D จะต้องคำนวณปรับลดกำลังแบกทานของกลุ่มเสาเข็ม (Group Pile Efficiency)
- ความหนาของฐานคอนกรีต (Footing Thickness): สำหรับเสาเข็มรับแรงแบกทานเป็นหลัก (End Bearing Pile) ตัวฐานคอนกรีตต้องมีความหนา ไม่น้อยกว่า 35 เซนติเมตร (และไม่น้อยกว่า 20 เซนติเมตรสำหรับเข็มฝืด)
- ระยะหุ้มหัวเสาเข็มและขอบฐานราก (Pile Embedment & Edge Distance):
- ระยะฝัง/หุ้มหัวเสาเข็มฝังเข้าไปในตัวฐานคอนกรีต ต้อง ไม่น้อยกว่า 7.5 เซนติเมตร
- ระยะหุ้มขอบเสาเข็ม (วัดจากขอบนอกของเสาเข็มต้นริมสุดถึงขอบนอกสุดของฐานคอนกรีต) ต้อง ไม่น้อยกว่าครึ่งหนึ่งของขนาดเส้นผ่านศูนย์กลางเสาเข็ม (0.5D)
- ระยะหุ้มคอนกรีตสำหรับเหล็กเสริม (Concrete Cover) ส่วนที่สัมผัสดิน ต้องเว้นระยะอย่างน้อย 5 – 7.5 เซนติเมตร เพื่อป้องกันความชื้นและสนิมเหล็ก
- การรองรับการเยื้องศูนย์ (Pile Deviation / Eccentricity): โครงสร้างเหนือฐานรากต้องได้รับการออกแบบให้สามารถต้านทานผลกระทบกรณีเสาเข็มเบี่ยงเบนจากศูนย์กลางได้ ไม่น้อยกว่า 75 มิลลิเมตร โดยต้องไม่ทำให้เสาเข็มต้นใดต้นหนึ่งรับน้ำหนักเกินกว่าที่ออกแบบไว้เกินร้อยละ 10
- ระยะห่างจากแนวเขตที่ดินเพื่อนบ้าน: การขุดทำฐานรากหรือตอกเสาเข็มต้องอยู่ห่างจากแนวเขตที่ดินข้างเคียง ไม่น้อยกว่า 0.80 เมตร เว้นแต่ได้รับหนังสือยินยอมเป็นลายลักษณ์อักษรจากเจ้าของที่ดินข้างเคียง
2. หลักการจัดวางและออกแบบฐานรากเสาเข็มกลุ่ม F7
ฐานราก F7 เป็นฐานรากขนาดใหญ่ที่รับน้ำหนักบรรทุกมหาศาลจากเสาตอม่อ มีขั้นตอนการออกแบบทางวิศวกรรมดังนี้:
- การจัดรูปแบบการวางเสาเข็ม (Pile Layout): การจัดวางเสาเข็ม 7 ต้นที่สมดุลและกระจายน้ำหนักได้ดีที่สุด คือการวางรูปแบบ หกเหลี่ยมมีเสาเข็มตรงกลาง 1 ต้น (1 Center Pile + 6 Peripheral Piles) หรือรูปแบบ 3-1-3 เพื่อให้จุดศูนย์ถ่วง (Centroid) ของกลุ่มเสาเข็มตรงกับแนวศูนย์กลางเสาตอม่อ
- การวิเคราะห์กำลังและแรงในฐานราก:
- วิธีดั้งเดิม (Traditional ACI Method): ตรวจสอบแรงเฉือนทางเดียว (One-way Shear/Beam Shear), แรงเฉือนทะลุ (Two-way Punching Shear) รอบเสาตอม่อและรอบหัวเสาเข็ม และคำนวณโมเมนต์ดัดวิกฤตเพื่อกำหนดปริมาณเหล็กเสริมตะแกรงล่าง (และตะแกรงบนกรณีมีแรงยก/แรงดัดสูง)
- แบบจำลองแขนค้ำยันและแขนยึด (Strut-and-Tie Model – STM): จำลองคอนกรีตฐานรากเป็นโครงข้อหมุนสามมิติ โดยคอนกรีตทำหน้าที่รับแรงอัด (Strut) และเหล็กเสริมรับแรงดึง (Tie) เพื่อความปลอดภัยสูงสุดในฐานรากหนา
- การเชื่อมต่อเสาเข็มกับฐานราก: ทำได้โดยการสกัดหัวเสาเข็มให้ได้ระดับและเหลือเหล็กแกนเสาเข็มโผล่ขึ้นมา ผูกยึดกับเหล็กเดือย (Dowel Bar) และผูกประสานเข้ากับตะแกรงเหล็กเสริมของฐานรากก่อนเทคอนกรีต
3. พิจารณาเลือกใช้ “เสาเข็มสปันไมโครไพล์” สำหรับงานต่อเติมเพื่อคุณภาพสูงสุด
สำหรับงานต่อเติมอาคาร หรือการเสริมฐานรากในพื้นที่จำกัดที่ต้องการ คุณภาพระดับพรีเมียม การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) จาก TPN Bhumisiam ถือเป็นตัวเลือกที่ตอบโจทย์วิศวกรรมฐานรากได้ดีที่สุด:
- มาตรฐาน มอก. 397-2562 และ SCG Endorsed Brand: ผลิตด้วยเทคโนโลยีปั่นเหวี่ยงความเร็วสูง 30G (Spun Process) คอนกรีตอัดแน่น ปราศจากโพรงอากาศ แข็งแกร่งกว่าเสาเข็มทั่วไปถึง 10 เท่า ค่ากำลังอัดไม่น้อยกว่า 350 ksc (Cylinder) / 400 ksc (Cube)
- นวัตกรรมรูกลวงระบายดิน ลดแรงสั่นสะเทือน: มีรูกลวงตรงกลางเสาช่วยระบายดินขึ้นด้านบนขณะตอก ช่วยลดแรงดันดินทางข้างและลดแรงสั่นสะเทือนได้มหาศาล สามารถตอกประชิดแนวกำแพงเดิมได้ในระยะปลอดภัยใกล้สุดเพียง 50 เซนติเมตร โดยไม่ส่งผลกระทบให้โครงสร้างบ้านเดิมหรือเพื่อนบ้านแตกร้าว
- ตอกลงลึกถึงชั้นดินแข็งดาน (End Bearing Pile): เสาเข็มยาวท่อนละ 1.5 เมตร เชื่อมต่อท่อนด้วยการเชื่อมไฟฟ้าเต็มรอบ (Full Weld) หรือระบบโบลท์ล็อก (Bolts Lock Series ไร้ประกายไฟ) สามารถตอกต่อกันลงลึกเฉลี่ย 18 – 24 เมตร (ตามสภาพดิน) ถ่ายน้ำหนักลงชั้นดินดานระดับเดียวกับตัวบ้านหลัก หยุดปัญหาโครงสร้างต่อเติมทรุดเอียงถาวร
- ตรวจสอบคุณภาพหน้างานจริง: มีการวัดและรับรองกำลังรับน้ำหนักปลอดภัย (Safe Load 20 – 50 ตัน/ต้น ตามขนาดหน้าตัด) ด้วยเกณฑ์ Last 10 Blow Count หรือการทดสอบพลศาสตร์ Dynamic Load Test (ASTM D4945) ร่วมกับวิศวกรผู้ควบคุม
- กฎเหล็กการต่อเติม: ต้องทำรอยต่อแยกโครงสร้างส่วนต่อเติม (Expansion Joint) ออกจากตัวบ้านเดิมอย่างเด็ดขาดประมาณ 1 – 2 เซนติเมตร แล้วอุดด้วยโพลียูรีเทน (PU Sealant) ห้ามนำโครงสร้างใหม่ไปฝากหรือยึดติดกับตัวบ้านเดิมเด็ดขาด
สรุปท้ายบทความ
การออกแบบฐานราก Footing เสาเข็มกลุ่ม F7 ต้องปฏิบัติตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 อย่างเคร่งครัด ทั้งการจัดระยะห่างเสาเข็มไม่น้อยกว่า 3D การเว้นระยะหุ้มหัวเสาเข็มไม่น้อยกว่า 7.5 ซม. ความหนาฐานรากไม่น้อยกว่า 35 ซม. และการระยะร่นถอยห่างจากแนวเขตที่ดินเพื่อนบ้านไม่น้อยกว่า 0.80 เมตร สำหรับงานต่อเติมที่เน้นคุณภาพและความมั่นคงสูงสุด การเลือกใช้ เสาเข็มสปันไมโครไพล์ (มาตรฐาน มอก. 397-2562) ร่วมกับการตรวจสอบค่า Last 10 Blow Count และการแยกโครงสร้างอิสระ (Expansion Joint) จะช่วยการันตีได้ว่าฐานรากรับน้ำหนักได้เต็มพิกัด หน้างานสะอาด ปลอดภัยต่ออาคารข้างเคียง และปราศจากปัญหาบ้านทรุดเอียงตลอดอายุการใช้งานครับ
