2353 ฐานรากเสาเข็ม 3 ต้น (F3) มีรูปแบบการจัดวางเสาเข็มกลุ่มอย่างไร? ข้อกำหนดในการก่อสร้างมีอะไรบ้าง?
ฐานรากเสาเข็ม 3 ต้น (F3) คือ ฐานรากกลุ่ม (Group Pile) ที่ออกแบบมาเพื่อรองรับน้ำหนักบรรทุกจากเสาตอม่อที่มีน้ำหนักค่อนข้างมากเกินกว่าที่เสาเข็มเดี่ยว (F1) หรือเสาเข็มคู่ (F2) จะรับได้ การจัดวางเสาเข็มและการก่อสร้างฐานราก F3 ให้ได้คุณภาพและความมั่นคงสูงสุดตามหลักวิศวกรรม มีรายละเอียดดังนี้ครับ

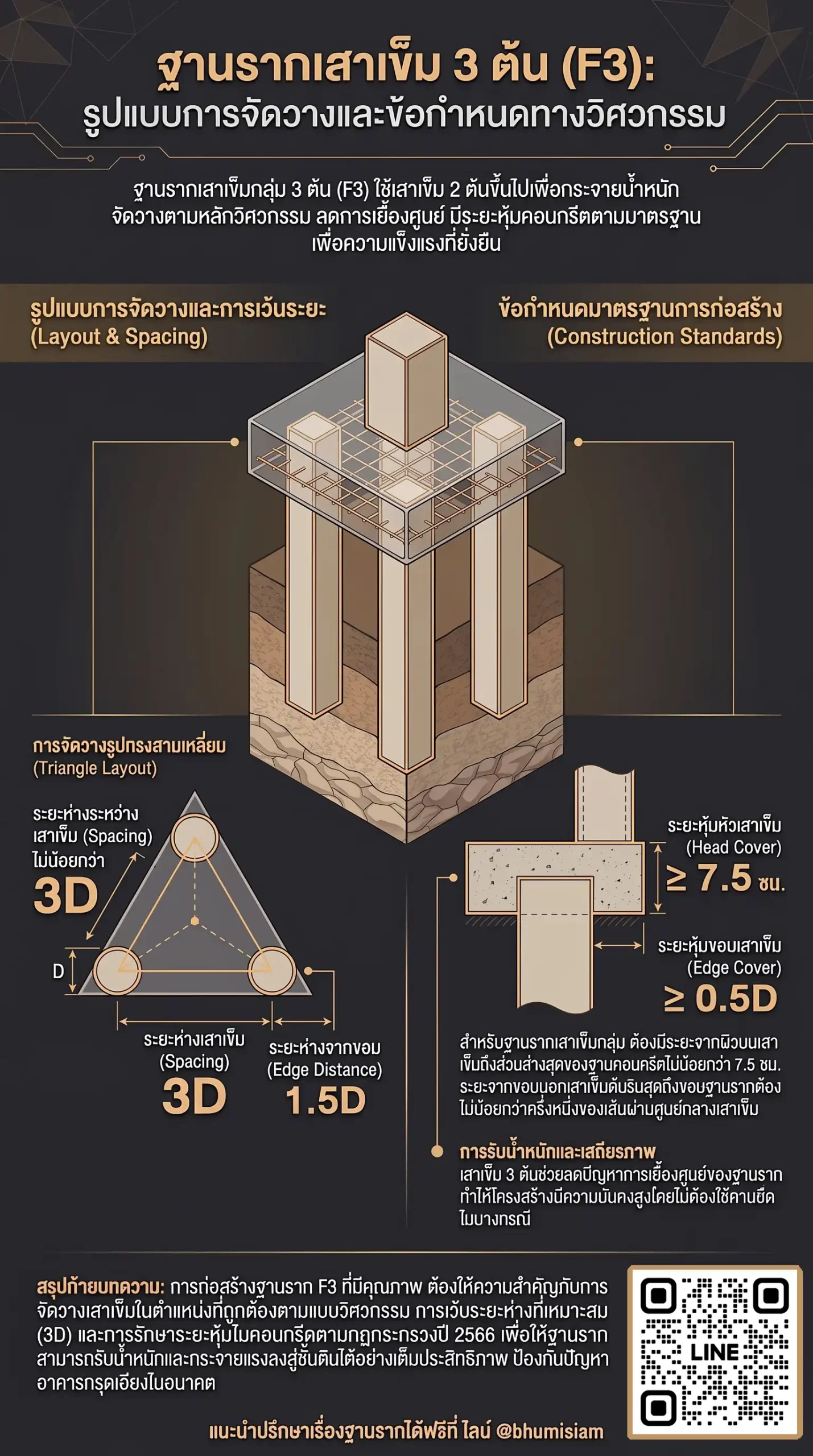

1. รูปแบบการจัดวางเสาเข็มกลุ่ม 3 ต้น (F3)
- จัดวางเป็นรูปสามเหลี่ยมด้านเท่า (Equilateral Triangle): ตำแหน่งเสาเข็มทั้ง 3 ต้นจะถูกวางล้อมรอบเสาตอม่อเป็นรูปทรงสามเหลี่ยมด้านเท่า เพื่อให้การกระจายน้ำหนักจากเสาลงสู่เสาเข็มทุกต้นเป็นไปอย่างสมดุลเท่าๆ กัน
- ระยะห่างระหว่างเสาเข็ม (Pile Spacing): ระยะห่างจากศูนย์กลางเสาเข็มถึงศูนย์กลางเสาเข็ม (Center to Center) ต้องไม่น้อยกว่า 3 เท่าของมิติทึ่กว้างที่สุดหรือเส้นผ่านศูนย์กลางเสาเข็ม (3D) เช่น หากใช้เสาเข็มขนาด 21 ซม. ระยะห่างระหว่างเสาเข็มจะต้องไม่น้อยกว่า 63 ซม. ทั้งนี้ เพื่อป้องกันไม่ให้เกิดการทับซ้อนของแรงกดในดิน (Stress Overlap) ซึ่งจะทำให้กำลังการรับน้ำหนักรวมของกลุ่มเสาเข็มลดลง
- ระยะขอบฐานราก (Edge Distance): ระยะจากศูนย์กลางเสาเข็มต้นริมถึงขอบคอนกรีตฐานราก ควรมีระยะอย่างน้อย 1.5D หรือมีระยะหุ้มขอบเสาเข็มไม่น้อยกว่าครึ่งหนึ่งของขนาดเส้นผ่านศูนย์กลางเสาเข็ม
- ตำแหน่งจุดศูนย์ถ่วง (Centroid): จุดศูนย์ถ่วง (C.G.) ของกลุ่มเสาเข็มทั้ง 3 ต้น ต้องตรงกับแนวศูนย์กลางของเสาตอม่อพอดี เพื่อป้องกันไม่ให้เกิดแรงเยื้องศูนย์ (Eccentricity) ซึ่งอาจทำให้ฐานรากเกิดโมเมนต์ดัดดึงรั้งและทรุดตัวไม่เท่ากัน
2. ข้อกำหนดทางวิศวกรรมและมาตรฐานการก่อสร้าง
- ความหนาของฐานราก (Pile Cap Thickness):
- หากใช้กับเสาเข็มชนิดรับแรงเสียดทานเป็นหลัก (Friction Pile) ตัวฐานคอนกรีตต้องมีความหนาไม่น้อยกว่า 20 เซนติเมตร
- หากใช้กับเสาเข็มชนิดอื่น เช่น เสาเข็มแบกทาน (End Bearing Pile) ตัวฐานคอนกรีตต้องมีความหนาไม่น้อยกว่า 35 เซนติเมตร (โดยทั่วไปในงานก่อสร้างอาคาร วิศวกรมักออกแบบความหนาฐานราก F3 อยู่ที่ประมาณ 50 – 70 เซนติเมตร เพื่อความแข็งเกร็งและรับแรงเฉือนได้ดี)
- ระยะฝังหัวเสาเข็ม (Pile Embedment): เสาเข็มกลุ่มต้องมีระยะฝังหัวเสาเข็มลึกเข้าไปในตัวคอนกรีตฐานรากไม่น้อยกว่า 7.5 เซนติเมตร เพื่อล็อกหัวเข็มให้ยึดติดกับฐานรากอย่างแน่นหนา
- ระยะหุ้มคอนกรีต (Concrete Covering): ต้องเว้นระยะหุ้มคอนกรีตรอบเหล็กเสริมหลักไม่น้อยกว่า 5 – 7.5 เซนติเมตร โดยการเสริมลูกปูน (Spacer) ที่ก้นหลุมและรอบข้าง เพื่อป้องกันน้ำใต้ดินและความชื้นซึมเข้าทำลายเหล็กเสริมจนเกิดสนิม
- การจัดผูกเหล็กเสริม (Reinforcement Grid): เนื่องจากฐานราก F3 เป็นรูปทรงสามเหลี่ยม การเสริมเหล็กตะแกรงล่างนิยมผูกเป็นตะแกรง 3 ทิศทาง (Triaxial Grid) ไขว้กันตามแนวความยาวของด้านสามเหลี่ยม เพื่อให้เหล็กเสริมรับโมเมนต์ดัดในทุกทิศทางได้อย่างสมบูรณ์
- การเตรียมก้นหลุมและการสกัดหัวเข็ม:
- เทคอนกรีตหยาบ (Lean Concrete) หนาประมาณ 5–10 เซนติเมตร บนชั้นทรายบดอัดแน่นที่ก้นหลุม เพื่อปรับผิวหน้างานให้สะอาด แห้ง และเรียบเสมอกัน
- สกัดปรับระดับหัวเสาเข็มให้ได้ระดับที่วิศวกรกำหนด โดยเปิดให้เห็นเหล็กเดือย (Dowel Bar) จากเสาเข็มยื่นขึ้นมาเพื่อผูกยึดประสานเข้ากับตะแกรงเหล็กฐานราก
3. เลือกใช้เสาเข็มคุณภาพสูงเพื่อฐานราก F3 ที่มั่นคงถาวร
สำหรับการทำฐานรากเสาเข็มกลุ่ม F3 ที่ต้องการคุณภาพสูงและรองรับน้ำหนักอาคารได้อย่างมั่นใจ การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) มาตรฐาน มอก. 397-2562 ถือเป็นทางเลือกที่ตอบโจทย์ได้ดีที่สุด ด้วยจุดเด่นดังนี้:
- แกร่งและหนาแน่นสูง: ผลิตด้วยเทคโนโลยีแรงเหวี่ยงความเร็วสูง (Spun Process) คอนกรีตหนาแน่นสูง แข็งแรงกว่าเสาเข็มหล่อทั่วไปถึง 10 เท่า
- รูกลวงตรงกลางลดแรงสะเทือน: ช่วยระบายดินขณะตอก เกิดแรงสั่นสะเทือนต่ำ ตอกชิดอาคารเดิมได้ในระยะ 50 เซนติเมตร
- ตอกลึกยันชั้นดินดานจริง: สามารถตอกต่อท่อนเชื่อมไฟฟ้ารอบวงเพลทเหล็ก ลงลึกถึงชั้นดินแข็งดานดั้งเดิมเพื่อรับน้ำหนักแบบ End Bearing ป้องกันปัญหาโครงสร้างทรุดตัวในระยะยาว
สรุปท้ายบทความ
การทำ ฐานรากเสาเข็ม 3 ต้น (F3) ให้ได้คุณภาพ ต้องจัดวางตำแหน่งเสาเข็มเป็นรูป สามเหลี่ยมด้านเท่า โดยรักษาระยะห่างระหว่างศูนย์กลางเสาเข็มไม่น้อยกว่า 3 เท่าของขนาดเสาเข็ม (3D) และมีจุดศูนย์ถ่วงตรงกับแนวเสาตอม่อ ด้านงานก่อสร้างต้องเทคอนกรีตหยาบรองพื้น รักษาระยะฝังหัวเข็มไม่น้อยกว่า 7.5 ซม. และจัดระยะหุ้มคอนกรีตอย่างถูกต้อง เพื่อให้ฐานรากถ่ายน้ำหนักลงสู่เสาเข็มได้อย่างสมดุล ป้องกันปัญหาฐานรากแตกร้าวหรือเอียงตัว
