2219 คุณภาพรอยต่อเสาเข็ม: ตรวจสอบรอยเชื่อมต่อของเสาเข็มตอกท่อนบนและท่อนล่างอย่างไรให้ได้มาตรฐาน?
การต่อเชื่อมเสาเข็มระหว่างท่อนบนและท่อนล่างถือเป็น “จุดวิกฤตทางวิศวกรรม” ที่สำคัญที่สุดจุดหนึ่งของงานฐานรากเสาเข็มตอก เนื่องจากรอยต่อต้องทำหน้าที่ถ่ายเทแรงอัด แรงดัด และแรงดันด้านข้างลงสู่ชั้นดินใต้ผิวดินตลอดอายุการใช้งาน ตาม กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 ระบุไว้ว่า จุดต่อระหว่างเสาเข็มต้องไม่ทำให้ตำแหน่งและแนวเสาเข็มเบี่ยงเบน และรอยต่อต้องสามารถต้านทานแรงในแนวดิ่ง แรงด้านข้าง และแรงดัดได้ไม่น้อยกว่าหน้าตัดของเสาเข็มทุกต้นที่นำมาต่อกัน

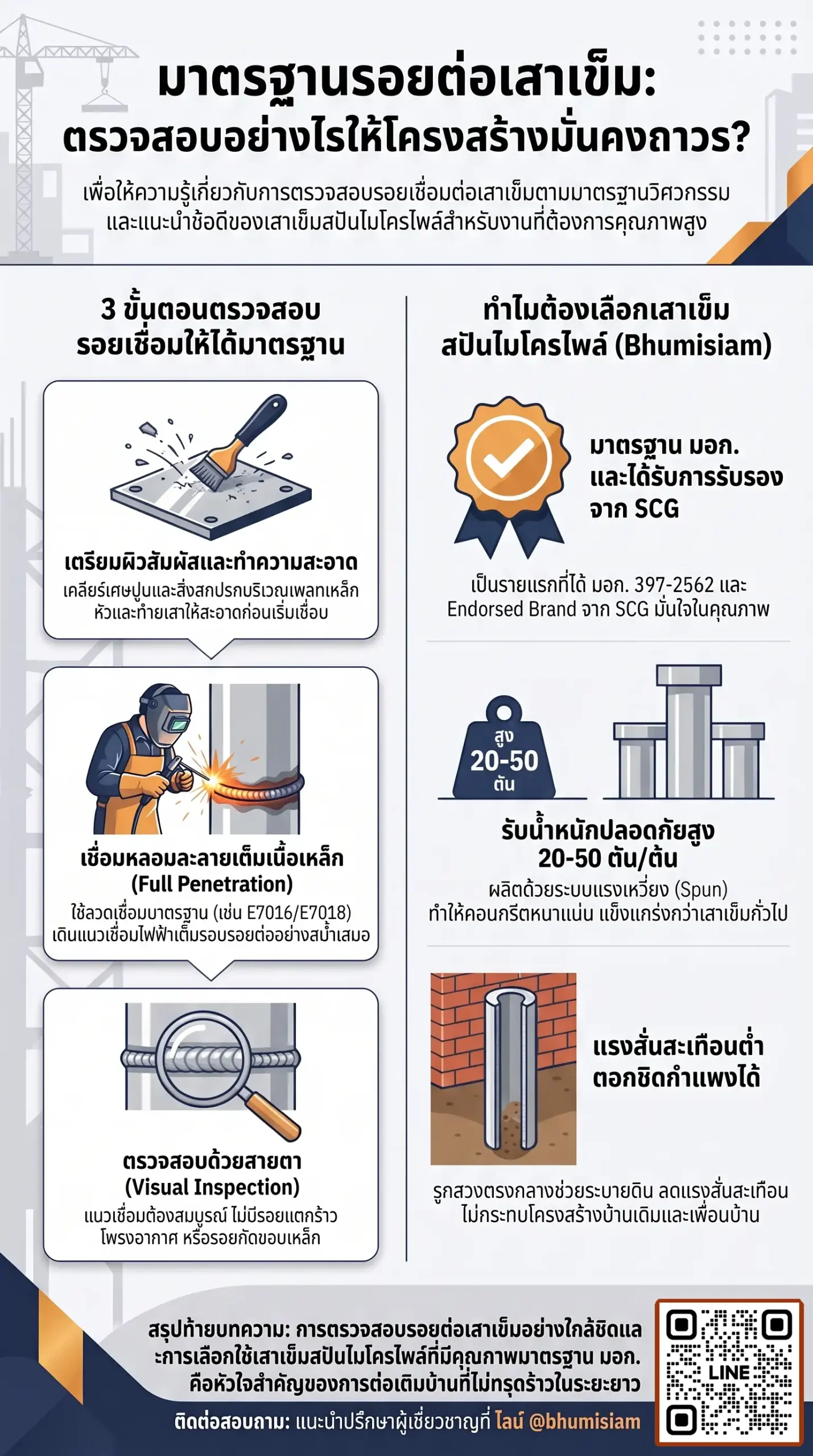

ขั้นตอนการตรวจสอบรอยเชื่อมต่อเสาเข็มให้ได้มาตรฐานวิศวกรรม
เพื่อให้งานต่อเชื่อมเสาเข็มได้คุณภาพสูงสุดและมีความมั่นคงถาวร ควรมีขั้นตอนการควบคุมและตรวจสอบหน้างาน ดังนี้ครับ:
1. การตรวจสอบจัดแนวดิ่งและเตรียมผิวสัมผัส (Alignment & Surface Preparation)
- การเช็กแนวดิ่ง (Vertical Alignment): เมื่อตอกเสาเข็มท่อนแรกเกือบมิดผิวดิน นำเสาเข็มท่อนที่สองมาตั้งต่อชน ต้องใช้มาตรวัดระดับน้ำหรือทิ้งลูกดิ่งตรวจสอบแนวตรงทั้ง แกน X และ แกน Y ให้ตรงเป็นเส้นเดียวกันอย่างแม่นยำ พร้อมใช้ปลอกครอบหัวเสาเข็ม (Cap Pile) บังคับล็อกตำแหน่งไม่ให้เกิดการเบี่ยงเบนหรือเอียงเยื้องศูนย์
- การทำความสะอาดหน้าสัมผัส: ต้องทำความสะอาดเศษปูน คราบดิน หรือสนิมบนแผ่นเพลทเหล็กหัวและท้ายเสาเข็ม (Steel Joint Plate / Collar) ให้สะอาดเรียบร้อยก่อนลงมือเชื่อม เพื่อให้เนื้อโลหะหลอมละลายประสานกันได้สมบูรณ์
2. มาตรฐานลวดเชื่อมและใบรับรองช่างเชื่อม (Welding Material & Welder Specification)
- ชนิดลวดเชื่อม: ต้องใช้ลวดเชื่อมไฟฟ้าหุ้มฟลักซ์มาตรฐานงานโครงสร้างที่ได้รับ มอก. เช่น เกรดไฮโดรเจนต่ำ AWS E7016 หรือ AWS E7018 (หรือ AWS E6013) ขนาดเส้นผ่านศูนย์กลาง 3.2 มิลลิเมตร ซึ่งให้ค่าความต้านทานแรงดึงสูง หลอมละลายลึก และทนต่อแรงกระแทกจากการตอกได้ดีเยี่ยม
- คุณสมบัติช่างเชื่อม: ช่างผู้ปฏิบัติงานควรผ่านการฝึกอบรมและมีใบรับรองฝีมือช่างเชื่อม (Welder Certificate) เพื่อการันตีทักษะการเดินแนวเชื่อมที่ได้มาตรฐาน
3. การตรวจสอบคุณภาพแนวเชื่อมด้วยสายตา (Visual Weld Inspection)
- การเชื่อมเต็มรอบ (Full Weld / Full Penetration Weld): ช่างต้องเดินแนวเชื่อมไฟฟ้าล้อมรอบแผ่นเพลทเหล็กหัวต่ออย่างต่อเนื่องเต็มรอบ 100% โดยไม่เว้นช่องว่าง
- การเคาะสแลก (Slag Removal): เมื่อเชื่อมเสร็จต้องเคาะคราบสแลกขี้เชื่อมออกให้หมดเพื่อตรวจเช็กเนื้อโลหะเชื่อมจริง
- ตรวจสอบจุดบกพร่องแนวเชื่อม: แนวเชื่อมที่สมบูรณ์ต้องมีความหนาและสม่ำเสมอ ต้องไม่มีรอยแตกร้าว (Cracks), โพรงอากาศหรือรูพรุน (Porosity), รอยกัดขอบ (Undercut) หรือคราบสแลกฝังใน ซึ่งเป็นสาเหตุทำให้จุดต่ออ่อนแอและหักสะบั้นใต้ผิวดินเมื่อรับน้ำหนัก
4. การป้องกันการกัดกร่อนและสนิม (Corrosion Protection)
- เมื่อตรวจสอบแนวเชื่อมเรียบร้อยแล้ว ควรเคาะทำความสะอาดและทาน้ำยากันสนิม/สีรองพื้นกันสนิมบริเวณรอยเชื่อมและเพลทเหล็กขอบเสาเข็ม เพื่อป้องกันการกัดกร่อนในสภาวะความชื้นใต้ดินก่อนเริ่มดำเนินการตอกเสาเข็มท่อนต่อไป
พิจารณาเลือก “เสาเข็มสปันไมโครไพล์ (Spun Micro Pile)” เพื่อคุณภาพระดับพรีเมียม
หากต้องการรากฐานงานสร้างใหม่หรืองานต่อเติมที่เน้นคุณภาพความปลอดภัยสูงสุด เสาเข็มสปันไมโครไพล์ จาก Bhumisiam คือตัวเลือกฐานรากที่ได้รับความไว้วางใจสูงสุด ด้วยจุดเด่นทางวิศวกรรม:
- เหล็กข้อต่อมาตรฐานสูงจากโรงงาน: ผลิตด้วยเพลทเหล็กหนาและเหล็กขอบ (Collar) หนา 4 – 6 มิลลิเมตร พร้อมเหล็กคอมาเสริมพิเศษภายใน เชื่อมต่อเข้ากับโครงเหล็กแกนตามยาวอย่างแน่นหนาจากโรงงาน
- คอนกรีตแรงเหวี่ยงแกร่งกว่าเข็มทั่วไป 10 เท่า: ผลิตด้วยเทคโนโลยีเหวี่ยงปั่นความเร็วสูง 30G (Spun Process) เนื้อคอนกรีตอัดแน่น ปราศจากโพรงอากาศ ได้รับมาตรฐานอุตสาหกรรม มอก. 397-2562 และรับรองคุณภาพ SCG Endorsed Brand
- รูกลวงระบายดิน ลดแรงสั่นสะเทือน: มีนวัตกรรมรูกลวงตรงกลางช่วยระบายดินและลดแรงดันดินขณะตอก ทำให้มีแรงสั่นสะเทือนต่ำมาก ตอกประชิดแนวกำแพงเดิมได้ในระยะใกล้สุดเพียง 50 เซนติเมตร โดยไม่ส่งผลกระทบให้โครงสร้างอาคารข้างเคียงแตกร้าว
- ตรวจสอบกำลังรับน้ำหนักจริงหน้างาน: ควบคุมคุณภาพการตอกลึกลงถึงชั้นดินแข็งดาน (Bearing Layer) ด้วยการวัดค่าระยะจมสิบครั้งสุดท้าย Last 10 Blow Count ร่วมกับวิศวกรผู้ควบคุมงาน หรือทดสอบด้วยวิธีพลศาสตร์ Dynamic Load Test ตามมาตรฐาน ASTM D4945
- นวัตกรรมทางเลือกไร้ประกายไฟ (Bolts Lock Series): TPN Bhumisiam มีรุ่นพิเศษที่ใช้ระบบต่อท่อนด้วยการขันโบลท์ (Bolt-connected) แทนการเชื่อมไฟฟ้า ช่วยตัดปัญหาเรื่องประกายไฟในพื้นที่เสี่ยงภัย และลดแรงสั่นสะเทือนลงได้มากกว่าเดิมถึง 10 เท่า (ผ่านการทดสอบโดยสถาบัน AIT)
บริการออกแบบฐานรากสำหรับงานบ้านฟรีโดยวิศวกรผู้เชี่ยวชาญ พร้อมรายงานรับรองมาตรฐานความมั่นคงแข็งแรง แนะนำปรึกษาที่ ไลน์ @bhumisiam ครับ
สรุปท้ายบทความ
การตรวจสอบรอยเชื่อมต่อเสาเข็มให้ได้มาตรฐาน ต้องเริ่มตั้งแต่วิธีการจัดแนวดิ่งเสาเข็มให้ตรงแกน การเลือกใช้ลวดเชื่อมคุณภาพสูงเกรด AWS E7016/E7018 การใช้ช่างเชื่อมที่มีใบรับรองฝีมือ และการตรวจเช็กแนวเชื่อมแบบ Full Weld เต็มรอบโดยไม่มีรอยแตกร้าวหรือโพรงอากาศ ซึ่งการเลือกใช้ เสาเข็มสปันไมโครไพล์ (มาตรฐาน มอก. 397-2562) ร่วมกับการควบคุมงานตอกลึกถึงชั้นดินแข็งดานจริงด้วยเกณฑ์ Last 10 Blow Count จะช่วยการันตีได้ว่ารอยต่อและตัวเสาเข็มทุกต้นจะสามารถรับและถ่ายเทน้ำหนักอาคารได้อย่างมั่นคง ปลอดภัย ไม่เกิดปัญหาเสาเข็มหักหรืออาคารทรุดเอียงในระยะยาวครับ
🔍 หากคุณมีแบบแปลนอาคารหรือต้องการประเมินน้ำหนักบรรทุกปลอดภัย (Safe Load) สำหรับเลือกขนาดหน้าตัดเสาเข็มสปันไมโครไพล์ (Dia. 21, 25, 30 ซม. หรือ SQ 18×18 ซม.) สามารถแจ้งรายละเอียดเพิ่มเติมเพื่อให้ช่วยวิเคราะห์เบื้องต้นได้เลยนะครับ
