2204 ทรุดตัวแบบไหนเรียกว่าปกติ และทรุดแบบไหนอันตราย?
ปัญหาการทรุดตัวของอาคารและสิ่งปลูกสร้างเป็นเรื่องที่สร้างความกังวลใจให้แก่เจ้าของบ้านอย่างมาก สำหรับผู้ที่ต้องการงานก่อสร้างและต่อเติมที่มีคุณภาพและความมั่นคงสูงสุด การทำความเข้าใจเกี่ยวกับลักษณะการทรุดตัวว่าแบบใดคือเรื่องปกติทางวิศวกรรม และแบบใดคือสัญญาณอันตราย จะช่วยให้สามารถรับมือและป้องกันปัญหาโครงสร้างพังทลายได้อย่างทันท่วงทีครับ

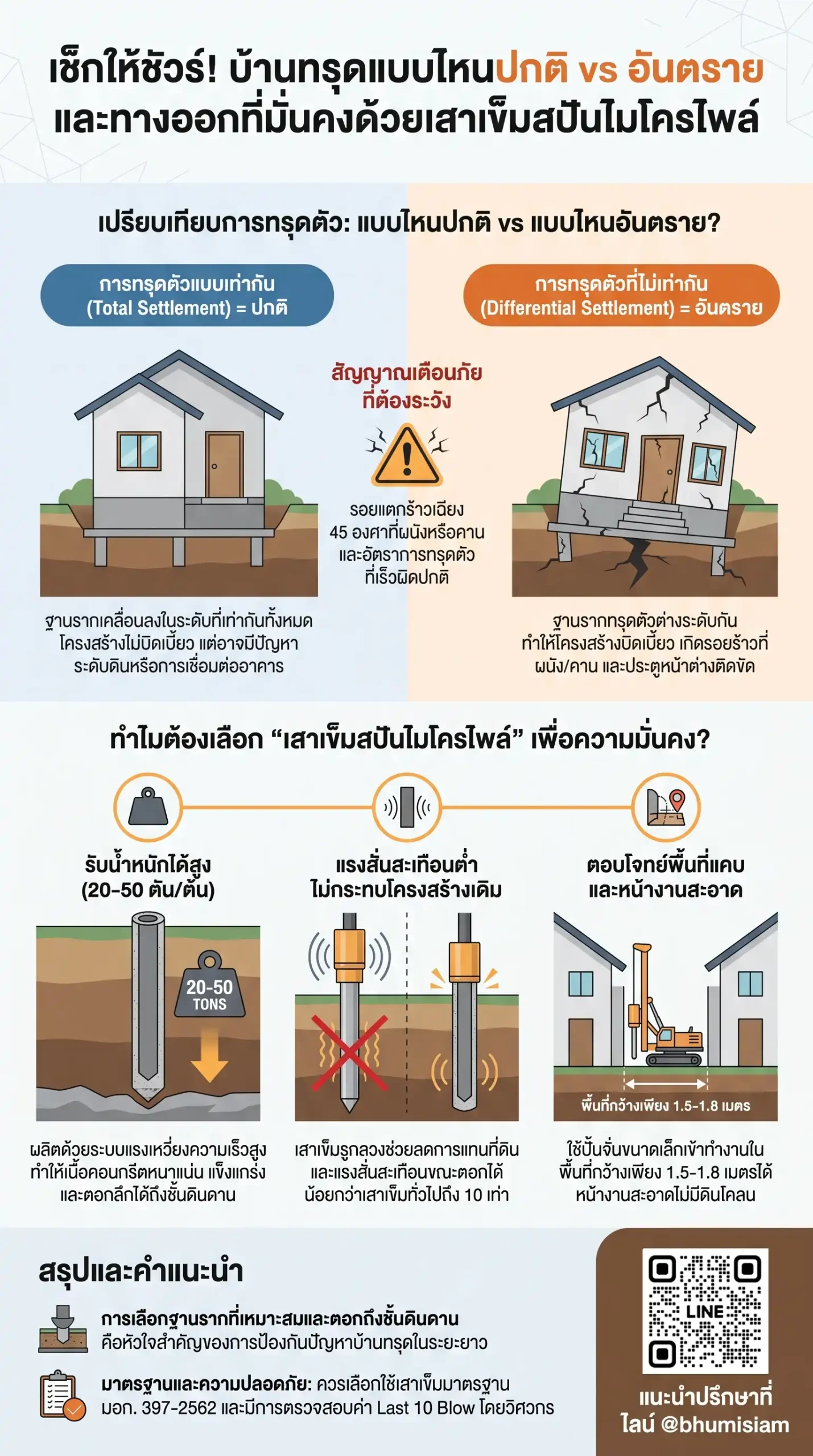

1. การทรุดตัวแบบปกติ (Uniform Settlement / Total Settlement)
- ลักษณะการทรุดตัว: เป็นการทรุดตัวที่เกิดขึ้นเท่าๆ กันทุกจุดของฐานรากทั้งอาคาร โครงสร้างทั้งหมดจะลดระดับลงในแนวดิ่งอย่างสม่ำเสมอพร้อมกัน
- ผลกระทบต่อโครงสร้าง: ไม่ส่งผลอันตรายต่อโครงสร้างหลัก เนื่องจากคาน เสา และผนัง ไม่เกิดการบิดเบี้ยวหรือดึงรั้งกัน จึงไม่เกิดโมเมนต์ดัดหรือแรงเฉือนเกินพิกัดที่ออกแบบไว้
- ลักษณะที่พบได้: อาจพบระดับพื้นบ้านลดต่ำลงจากระดับถนนหรือท่อระบายน้ำรอบนอกเล็กน้อย แต่ตัวบ้านจะยังคงตั้งตรง ผนังไม่มีรอยแตกร้าวเฉียง และประตูหน้าต่างยังคงเปิด-ปิดได้ตามปกติ โดยอัตราการทรุดตัวจะค่อยๆ ช้าลงและหยุดนิ่งเมื่อชั้นดินอัดตัวแน่นสมบูรณ์
2. การทรุดตัวแบบอันตราย (Differential Settlement)
- ลักษณะการทรุดตัว: เป็นภาวะที่ฐานรากแต่ละจุดของอาคารเกิด “การทรุดตัวไม่เท่ากัน” โดยจุดหนึ่งทรุดตัวมากกว่าอีกจุดหนึ่ง ทำให้ตัวอาคารเอียงหรือเสียการทรงตัว
- ผลกระทบต่อโครงสร้าง: อันตรายสูงมากต่อความปลอดภัย เพราะทำให้เกิดแรงดึงรั้ง แรงเฉือน และโมเมนต์ดัดส่วนเกินในโครงสร้างอย่างรุนแรง หากปล่อยทิ้งไว้อาจทำให้โครงสร้างฉีกขาดและวิบัติพังทลายลงมาได้
- สัญญาณเตือนภัยการทรุดตัวอันตราย:
- รอยร้าวเฉียง 45 องศา: เกิดรอยแตกร้าวตามผนังอาคาร โดยเฉพาะบริเวณมุมวงกบประตูหรือหน้าต่าง ซึ่งเป็นจุดที่รับแรงดึงรั้งจากการทรุดเอียง
- เสาหรือคานแตกร้าว: มีรอยร้าวรุนแรงที่ตัวเสาตอม่อ หรือคานคอดินกะเทาะระเบิดออก
- ประตู-หน้าต่างฝืดบิดเบี้ยว: วงกบประตูและหน้าต่างตก เสียรูปทรงจนปิดไม่สนิทหรือเปิดไม่ได้
- โครงสร้างส่วนต่อเติมแยกตัว: ส่วนต่อเติมหน้าบ้านหรือครัวหลังบ้านแยกออกจากตัวบ้านหลัก เกิดร่องรอยแยกกว้าง และน้ำรั่วซึมเข้ามาตามรอยต่อ
3. สาเหตุสำคัญที่ทำให้เกิดการทรุดตัวอันตราย
- การใช้ฐานรากต่างชนิดกัน: เช่น ตัวบ้านหลักวางอยู่บนเสาเข็มตอกลึกถึงชั้นดินแข็ง แต่ส่วนต่อเติมกลับใช้เสาเข็มสั้น (เช่น เข็มหกเหลี่ยม) หรือใช้ฐานรากแผ่วางบนดินอ่อน ทำให้ส่วนต่อเติมทรุดตัวลงอย่างรวดเร็วและดึงรั้งบ้านหลักจนเสียหาย
- ปลายเสาเข็มลอยในชั้นดินอ่อน: ตอกเสาเข็มตอกไม่ถึงชั้นดินแข็งดาน (End Bearing Layer) ทำให้เสาเข็มแบกรับน้ำหนักได้ไม่เต็มที่
- การวิบัติของเสาเข็มใต้ดิน: เสาเข็มหกหรือหักจากการตอกที่ไม่จับดิ่ง การหล่อคอนกรีตไม่สมบูรณ์ หรือแรงดันดินด้านข้างเบียดเสาเข็ม
4. ทางออกและการป้องกัน: กรณีต้องตอกเสาเข็ม พิจารณา “เสาเข็มสปันไมโครไพล์”
หากวิศวกรประเมินแล้วว่าจำเป็นต้องตอกเสาเข็มเพื่อสร้างบ้านใหม่ ต่อเติมอาคาร หรือตอกเสริมฐานรากเดิมเพื่อหยุดปัญหาบ้านทรุด (Underpinning) และท่านต้องการงานคุณภาพระดับพรีเมียม เสาเข็มสปันไมโครไพล์ (Spun Micropile) โดย TPN ภูมิสยาม (Bhumisiam) คือนวัตกรรมฐานรากที่ตอบโจทย์ดีที่สุดด้วยเหตุผลดังนี้:
- ตอกลึกถึงชั้นดินแข็งดานได้จริง: เสาเข็มมีความยาวมาตรฐานท่อนละ 1.5 เมตร สามารถเข้าตอกและเชื่อมต่อด้วยการเชื่อมไฟฟ้ารอบเพลทเหล็ก ลงไปได้ลึกเรื่อยๆ จนกระทั่งหยั่งถึงชั้นดินแข็งดานจริง (ความลึกเฉลี่ย 15 – 26 เมตร ขึ้นอยู่กับพื้นที่) ส่งผลให้โครงสร้างทรุดตัวน้อยมากใกล้เคียงกับตัวบ้านเดิม หยุดปัญหาการทรุดตัวไม่เท่ากันอย่างถาวร
- ความแข็งแกร่งพรีเมียม มาตรฐาน มอก. 397-2562: ผลิตด้วยนวัตกรรมแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Centrifugal Spun) จากเยอรมนี คอนกรีตหนาแน่นสูง แกร่ง ไร้โพรงอากาศ รับน้ำหนักปลอดภัย (Safe Load) ได้มหาศาลถึง 20 – 50 ตันต่อต้น และเป็นผู้ผลิตรายแรกในไทยที่ได้รับการรับรองคุณภาพ SCG Endorsed Brand
- รูกลวงตรงกลาง ลดแรงสั่นสะเทือน: ขณะตอก ดินจะดันแทรกขึ้นมาในรูกลวงตรงกลางเสาแทนการเบียดดินออกด้านข้างทั้งหมด จึงลดแรงดันดินและแรงสั่นสะเทือนลงได้มหาศาล สามารถตอกชิดกำแพงบ้านเดิม แนวกระจก หรือบ้านข้างเคียงได้ในระยะประชิดอย่างน้อย 50 เซนติเมตร โดยไม่ทำให้โครงสร้างรอบข้างแตกร้าว
- เครื่องจักรขนาดเล็ก หน้างานสะอาด: ปั้นจั่นมีขนาดกะทัดรัด (กว้าง 1 เมตร สูงไม่เกิน 3 เมตร) ผ่านเข้าพื้นที่แคบ ซอยเล็ก หรือใต้เพดานต่ำได้สบาย ติดตั้งระบบแห้ง (Dry Process) ไม่มีน้ำโคลนเลอะเทอะ และเมื่อตอกเสร็จ สามารถตัดแต่งหัวเข็มเพื่อเริ่มงานเทฟุตติ้งต่อได้ทันที
- ตรวจสอบมาตรฐานกำลังรับน้ำหนักได้จริง: คุมงานหน้างานด้วยการคำนวณและนับจำนวนครั้งในการตอกสิบครั้งสุดท้าย (Last 10 Blows) หรือทดสอบด้วยวิธีพลศาสตร์ (Dynamic Load Test) ตามมาตรฐานวิศวกรรมโยธา
หากท่านกำลังประสบปัญหาบ้านทรุดตัว หรือต้องการวางแผนตอกเสาเข็มต่อเติมบ้านให้มั่นคง ปลอดภัยตามหลักวิศวกรรม แนะนำปรึกษาที่ ไลน์ @bhumisiam ซึ่งมีทีมวิศวกรคอยให้คำแนะนำพร้อมบริการออกแบบฐานรากสำหรับงานบ้านฟรีครับ
สรุปท้ายบทความ
การทรุดตัวของอาคารแบ่งออกเป็น 2 ประเภทหลัก คือ การทรุดตัวแบบปกติ (Total / Uniform Settlement) ซึ่งเป็นการทรุดลงเท่าๆ กันทั้งหลังโดยไม่ทำลายโครงสร้าง และ การทรุดตัวแบบอันตราย (Differential Settlement) หรือการทรุดตัวไม่เท่ากัน ซึ่งจะส่งผลให้เกิดรอยร้าวเฉียง 45 องศา วงกบประตูหน้าต่างเบี้ยว และเสี่ยงต่อการพังถล่ม การป้องกันและแก้ไขที่ได้ผลถาวรจะต้องทำโครงสร้างแยกเป็นอิสระ และเลือกใช้ เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 ของ TPN ภูมิสยาม ที่ตอกลึกหยั่งถึงชั้นดินแข็งดานจริง ไร้แรงสั่นสะเทือนรบกวนบ้านข้างเคียง เพื่อส่งมอบรากฐานอาคารที่แข็งแกร่ง ทนทาน และปลอดภัยสูงสุดในระยะยาวครับ
💬 หากท่านพบรอยแตกร้าวบนผนังบ้าน หรือต้องการประเมินน้ำหนักอาคารและจำนวนจุดตอกเสาเข็ม สามารถส่งรูปถ่ายหน้างานและแบบแปลนเข้ามาสอบถามทีมวิศวกรเพิ่มเติมได้เลยนะครับ
