ความลึกของเสาเข็ม: จะทราบได้อย่างไรว่าต้องตอกเสาเข็มลงลึกกี่เมตรถึงชั้นดินดาน?

2213 ความลึกของเสาเข็ม: จะทราบได้อย่างไรว่าต้องตอกเสาเข็มลงลึกกี่เมตรถึงชั้นดินดาน?

การตอกเสาเข็มให้มั่นคง แข็งแรง และปลอดภัยระยะยาว หัวใจสำคัญที่สุดไม่ได้อยู่ที่ตัวเลขจำนวนเมตรที่คาดเดาไว้ล่วงหน้า แต่อยู่ที่การตอกเสาเข็มลงไปให้ หยั่งถึงชั้นดินแข็งดาน (Bearing Layer / Hard Strata) จริง ๆ เพื่อให้เสาเข็มทำหน้าที่ถ่ายเทน้ำหนักบรรทุกจากตัวอาคารลงสู่ชั้นดินที่มั่นคงได้อย่างเต็มประสิทธิภาพ

1. จะทราบได้อย่างไรว่าต้องตอกเสาเข็มลงลึกกี่เมตรถึงชั้นดินดาน?

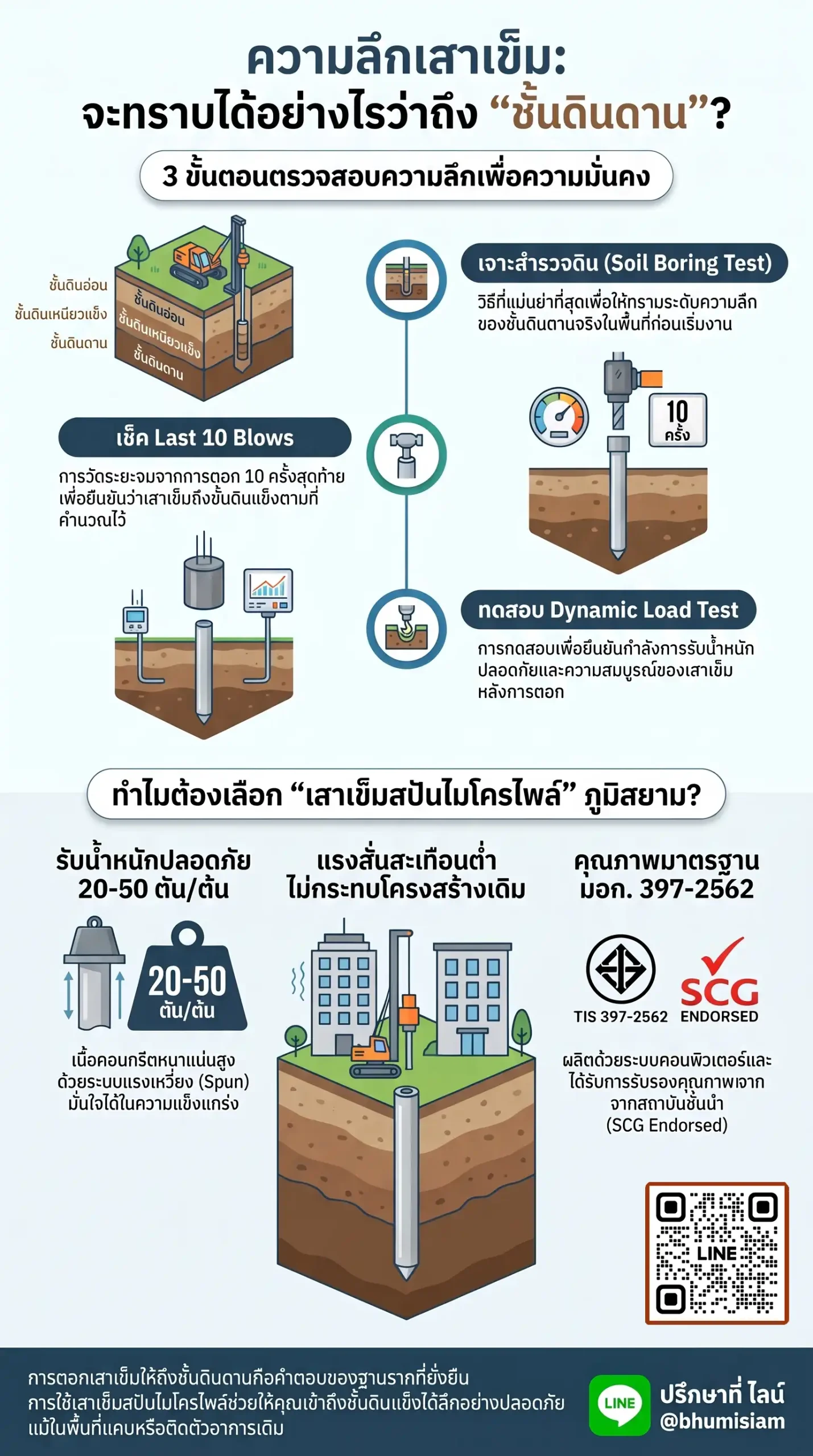

ในทางวิศวกรรมปฐพี การประเมินความลึกที่ถูกต้อง แม่นยำ และได้มาตรฐานคุณภาพสูงสุด สามารถตรวจสอบได้จาก 3 วิธีหลัก ดังนี้ครับ:

  1. การเจาะสำรวจชั้นดิน (Soil Boring Test):
    • วิธีที่แม่นยำที่สุด: เป็นการขุดเจาะเก็บตัวอย่างดินในพื้นที่ก่อสร้างจริงเพื่อนำไปทดสอบในห้องปฏิบัติการ ซึ่งจะแสดงผลออกมาเป็นรายงานการสำรวจชั้นดิน (Boring Log)
    • รายงานจะระบุพิกัดความลึก ค่าความแข็งแรงของดิน (SPT N-Value) และทำให้วิศวกรโครงสร้างทราบล่วงหน้าอย่างชัดเจนว่า ชั้นดินดานแข็งหรือชั้นทรายแน่นตั้งอยู่ที่ระดับความลึกกี่เมตรในพื้นที่นั้น ๆ ช่วยให้สามารถคำนวณและออกแบบความยาวเสาเข็มได้อย่างถูกต้องและประหยัดงบประมาณ
  2. การตรวจสอบการจมตัวหน้างานด้วยค่า Last 10 Blows (Blow Count):
    • วิธีเช็กมาตรฐานขณะตอกจริง: ในระหว่างการตอกเสาเข็ม วิศวกรจะสังเกตพฤติกรรมการจมตัวของเสาเข็มเมื่อลงไปลึกในระดับหนึ่ง หากเสาเข็มเริ่มตอกลงได้ยากขึ้น วิศวกรจะทำการวัดระยะการจมตัวจากการตอก 10 ครั้งสุดท้าย หรือที่เรียกว่าค่า Last 10 Blows
    • หากระยะการจมตัวน้อยกว่าค่าวิกฤตตามสูตรคำนวณทางวิศวกรรม (Pile Driving Formula) แสดงว่าปลายเสาเข็มได้ตอกชนเข้ากับชั้นดินดานแข็งแล้ว และมีความสามารถในการรับน้ำหนักปลอดภัย (Safe Load) ตามที่ออกแบบไว้
  3. การทดสอบกำลังรับน้ำหนักด้วยวิธีพลศาสตร์ (Dynamic Load Test):
    • เป็นการใช้เครื่องมือวัดสัญญาณคลื่นความเค้น (Stress Wave) ร่วมกับการตอกกระแทก เพื่อตรวจสอบกำลังรับน้ำหนักบรรทุกปลอดภัยจริงของเสาเข็มและความสมบูรณ์ของเนื้อเสาเข็มทุกท่อนหลังติดตั้งเสร็จ ช่วยยืนยันความมั่นคงปลอดภัยได้อย่างมั่นใจ 100%
  4. ข้อพิจารณาด้านความแปรปรวนของชั้นดินในแต่ละพื้นที่:
    • กรุงเทพฯ ปริมณฑล และภาคกลาง: สภาพดินชั้นบนเป็นดินเหนียวอ่อนหนาตัว ความลึกเฉลี่ยที่จะตอกถึงชั้นดินดานแข็งมักจะอยู่ที่ประมาณ 18 – 24 เมตร
    • ต่างจังหวัด (ภาคเหนือ, ภาคอีสาน, ภาคใต้, ภาคตะวันออก): ชั้นดินแข็งหรือชั้นหินมักจะอยู่ตื้นกว่า โดยมีความลึกเฉลี่ยอยู่ที่ประมาณ 6 – 15 เมตร (พื้นที่ดอน/เชิงเขาอาจตื้นเพียง 3 – 6 เมตร ส่วนพื้นที่ราบลุ่มใกล้แม่น้ำ/ชายฝั่งอาจลึก 15 – 24 เมตร)
    • ข้อควรระวัง: ระดับชั้นดินดานในที่ดินแปลงติดกันอาจมีความลาดเอียงไม่เท่ากัน การคาดเดาความลึกจากบ้านข้างเคียงเพียงอย่างเดียวอาจทำให้เสาเข็มยาวเกินไปหรือสั้นเกินไปจนเกิดปัญหาบ้านทรุดตัวในอนาคตได้

2. พิจารณาเลือกใช้ “เสาเข็มสปันไมโครไพล์ TPN-ภูมิสยาม” เพื่อคุณภาพรากฐานสูงสุด

หากงานก่อสร้างหรือต่อเติมของคุณต้องการ คุณภาพมาตรฐานสูงสุด ความสะอาด และความปลอดภัยที่ไม่กระทบกระเทือนโครงสร้างเดิม การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) จาก TPN-ภูมิสยาม (Bhumisiam) ถือเป็นทางเลือกของระบบฐานรากเกรดพรีเมียมที่ดีที่สุด ด้วยคุณสมบัติโดดเด่น:

  • มาตรฐานระดับสากล ยอดขายอันดับ 1: ได้รับมาตรฐานผลิตภัณฑ์อุตสาหกรรม มอก. 397-2562 และได้รับการรับรองคุณภาพ Endorsed Brand จาก SCG ควบคุมกระบวนการผลิตและส่วนผสมคอนกรีตด้วยระบบคอมพิวเตอร์ที่ทันสมัย
  • ความแข็งแกร่งสูงกว่าเสาเข็มทั่วไปถึง 10 เท่า: ผลิตด้วยกรรมวิธีแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Centrifugal Spun) เทคโนโลยีจากประเทศเยอรมนี ทำให้เนื้อคอนกรีตมีความหนาแน่นสูง แกร่ง ไร้รอยโพรงร้าวภายใน
  • รูกลมกลวงตรงกลาง ลดแรงสั่นสะเทือน: มีดีไซน์รูกลวงตรงกลางช่วยระบายดินและลดแรงดันดินในแนวราบขณะตอก ส่งผลให้เกิดแรงสั่นสะเทือนขณะติดตั้งต่ำมาก ไม่ทำให้อาคารเดิมหรือบ้านข้างเคียงเกิดรอยร้าว สามารถตอกชิดผนังอาคารเดิมหรือผนังกระจกได้ในระยะปลอดภัยอย่างน้อย 50 เซนติเมตร
  • ตอกต่อท่อนลงลึกถึงชั้นดินดานจริง: เสาเข็มมีความยาวท่อนละ 1.5 เมตร เชื่อมต่อกันด้วยการเชื่อมรอบเพลทเหล็กหัวท้ายเสาด้วยลวดเชื่อมมาตรฐาน สามารถตอกเพิ่มความลึกลงไปเรื่อย ๆ จนกระทั่งเช็กค่า Blow Count ยืนยันว่าถึงชั้นดินดานจริง
  • หน้างานสะอาด ไม่ต้องขนดินทิ้ง: ดำเนินงานด้วยระบบตอกแบบแห้ง (Dry Process) ไม่มีโคลนหรือน้ำปูนเลอะเทอะ และไม่ต้องเสียค่าใช้จ่ายในการขนดินทิ้งเหมือนระบบเสาเข็มเจาะ
  • เข้าทำงานในพื้นที่จำกัดได้ดีเยี่ยม: เครื่องตอกปั้นจั่นขนาดกะทัดรัด (สูงไม่เกิน 3 เมตร กว้างเพียง 1 เมตร) สามารถผ่านซอยแคบ ประตูรั้ว หรือเข้าตอกภายในตัวบ้านได้อย่างสะดวก
  • ขนาดหน้าตัดและการรับน้ำหนักบรรทุกปลอดภัยที่แนะนำ:
    1. ขนาดสี่เหลี่ยมสปัน SQ 18×18 ซม.: รับน้ำหนักปลอดภัยได้ 15 – 20 ตัน/ต้น (เหมาะสำหรับงานต่อเติมโรงรถ หรือพื้นที่แคบมาก)
    2. ขนาดกลมสปัน Dia 21 ซม.: รับน้ำหนักปลอดภัยได้ 20 – 25 ตัน/ต้น (เหมาะสำหรับบ้าน 1–2 ชั้น หรือส่วนต่อเติมครัว)
    3. ขนาดกลมสปัน Dia 25 ซม. และ Dia 30 ซม.: รับน้ำหนักปลอดภัยได้ 25 – 50 ตัน/ต้น (เหมาะสำหรับอาคารขนาดใหญ่ โรงงาน หรือฐานรับเครื่องจักรหนัก)

แนะนำบริการออกแบบฐานรากฟรี

หากคุณกำลังวางแผนสร้างบ้านใหม่ ต่อเติมอาคาร หรือวางฐานเครื่องจักร และต้องการรายการคำนวณรากฐานที่ถูกต้อง ปลอดภัยสูงสุดตามหลักวิศวกรรมปฐพี ทางภูมิสยามมีบริการให้คำปรึกษาและ บริการออกแบบโครงสร้างฐานรากสำหรับงานบ้านให้ฟรี โดยทีมวิศวกรผู้เชี่ยวชาญ แนะนำปรึกษาที่ ไลน์ @bhumisiam ได้ตลอดเวลาเลยครับ

สรุปท้ายบทความ

การจะทราบว่าต้องตอกเสาเข็มลงลึกกี่เมตรถึงชั้นดินดาน ทำได้โดยการทำเจาะสำรวจชั้นดิน (Soil Boring Test) เพื่อดู Boring Log หรือการตรวจสอบระยะจมตัวหน้างานจริงด้วยค่า Last 10 Blows ร่วมกับการทดสอบ Dynamic Load Test โดยความลึกจะแตกต่างกันตามภูมิประเทศ (กรุงเทพฯ/ปริมณฑล ลึกประมาณ 18–24 เมตร ส่วนต่างจังหวัด ลึกประมาณ 6–15 เมตร) ทั้งนี้ การพิจารณาเลือกใช้เสาเข็มสปันไมโครไพล์ TPN-ภูมิสยาม ถือเป็นทางเลือกของคุณภาพรากฐานที่ดีที่สุด มมั่นใจได้ในมาตรฐาน มอก. 397-2562 และ Endorsed Brand จาก SCG มีเนื้อคอนกรีตแกร่งกว่าทั่วไปถึง 10 เท่า แรงสั่นสะเทือนต่ำไม่กระทบอาคารข้างเคียง หน้างานสะอาดไม่ต้องขนดินทิ้ง เข้าทำงานในพื้นที่แคบกว้างเพียง 1 เมตรได้ดี และสามารถตอกต่อเชื่อมลึกลงถึงชั้นดินดานจริงเพื่อปกป้องโครงสร้างบ้านของคุณให้มั่นคง แข็งแรง และไม่ทรุดร้าวถาวรตลอดไปครับ
