2218 ข้อจำกัดของไมโครไพล์: หากเป็นงานซ่อมแซมฐานรากทรุด (Underpinning) ใช้สปันไมโครไพล์ (Spun Micropile) ดีหรือไม่?

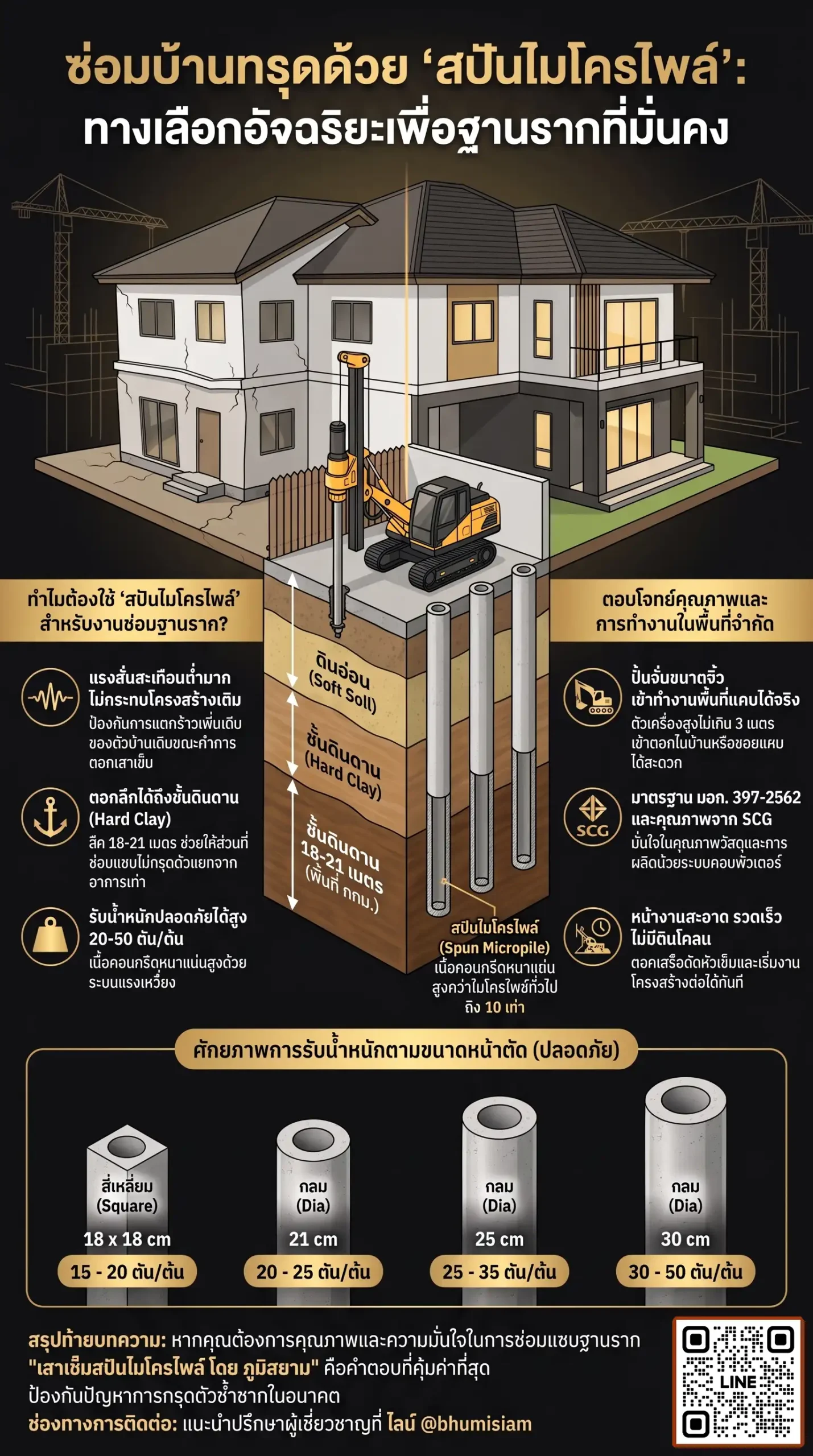

งานซ่อมแซมฐานรากทรุด (Underpinning) คือ กระบวนการทางวิศวกรรมเพื่อเสริมกำลังฐานรากเดิมของอาคารที่เกิดการทรุดตัว เอียง หรือร้าวเสียหาย โดยการตอกหรือกดเสาเข็มชุดใหม่ลงไปลึกถึงชั้นดินแข็งดาน แล้วทำการถ่ายน้ำหนักโครงสร้างอาคารเดิมมายังเสาเข็มชุดใหม่เพื่อหยุดการทรุดตัวอย่างถาวร
คำถามที่ว่า “หากเป็นงานซ่อมแซมฐานรากทรุด (Underpinning) ใช้เสาเข็มสปันไมโครไพล์ (Spun Micropile) ดีหรือไม่?”
คำตอบคือ “ดีมากและเป็นตัวเลือกคุณภาพอันดับต้นๆ ในทางวิศวกรรมโครงสร้าง” โดยเฉพาะอย่างยิ่งหากท่านต้องการงานที่มีคุณภาพสูง มั่นคง แข็งแรง และไม่ก่อให้เกิดความเสียหายเพิ่มเติมแก่ตัวอาคารเดิมที่บอบช้ำอยู่แล้วครับ
1. วิเคราะห์ข้อจำกัดของงาน Underpinning กับการแก้ปัญหาด้วยเสาเข็มสปันไมโครไพล์
งานซ่อมแซมฐานรากทรุดมีข้อจำกัดทางกายภาพและวิศวกรรมที่ค่อนข้างซับซ้อน ซึ่งเสาเข็มสปันไมโครไพล์สามารถตอบโจทย์และแก้ปัญหาได้อย่างตรงจุด ดังนี้:
- ข้อจำกัดเรื่องแรงสั่นสะเทือน (Vibration Constraint):
- โจทย์หน้างาน: อาคารที่เกิดการทรุดตัวมักจะมีรอยแตกร้าวและโครงสร้างบอบช้ำอยู่แล้ว หากใช้เสาเข็มตอกทั่วไปที่มีแรงกระแทกสูง อาจทำให้ผนังแตกร้าวเพิ่มขึ้น หรือโครงสร้างเดิมพังทลายลงมาได้
- ทางออกด้วยสปันไมโครไพล์: ตัวเสาเข็มได้รับการออกแบบให้ มีรูกลมกลวงตรงกลาง ซึ่งช่วยลดแรงดันดินในแนวราบและช่วยระบายดินขณะตอก ส่งผลให้ มีแรงสั่นสะเทือนขณะติดตั้งต่ำมาก ไม่กระทบกระเทือนต่อโครงสร้างเดิมที่ร้าวอยู่แล้ว
- ข้อจำกัดเรื่องพื้นที่และระดับความสูงเพดาน (Restricted Space & Low Headroom):
- โจทย์หน้างาน: งาน Underpinning มักต้องขุดเปิดหน้าดินทำข้างฐานรากเดิม ใต้ถุนอาคาร หรือพื้นที่ภายในบ้านที่มีความสูงเพดานจำกัด
- ทางออกด้วยสปันไมโครไพล์: เสาเข็มมีความยาวท่อนละ 1.5 เมตร สามารถลำเลียงผ่านประตูบ้าน หรือซอยแคบกว้างเพียง 1 เมตรได้สบาย และใช้ปั้นจั่นตอกขนาดกะทัดรัด (สูงไม่เกิน 3 เมตร กว้าง 1 เมตร) สามารถเข้าตอกทำงานในพื้นที่แคบและพื้นที่เพดานต่ำได้อย่างมีประสิทธิภาพ
- ข้อจำกัดเรื่องการตอกลึกยันชั้นดินแข็ง (End Bearing Layer):
- โจทย์หน้างาน: เสาเข็มเสริมจะต้องตอกลงไปลึกจนหยั่งถึงชั้นดินดานแข็งแรง เพื่อให้หยุดการทรุดตัวได้อย่างเด็ดขาด
- ทางออกด้วยสปันไมโครไพล์: สามารถตอกต่อความยาวเสาเข็มด้วยการเชื่อมไฟฟ้ารอบเพลทเหล็กหัวและท้ายเสาอย่างแน่นหนา ลึกลงไปยันชั้นดินดานแข็งได้จริง (ลึกเฉลี่ย 18 – 26 เมตร ในโซนดินเหนียวอ่อน) และรับน้ำหนักบรรทุกปลอดภัย (Safe Load) ได้สูงมหาศาลถึง 20 – 50 ตันต่อต้น (ขึ้นอยู่กับขนาดหน้าตัด)
2. จุดเด่นด้านคุณภาพของเสาเข็มสปันไมโครไพล์ TPN ภูมิสยาม (Bhumisiam)
หากท่านเน้นงานซ่อมแซมฐานรากที่ต้องการคุณภาพและความปลอดภัยระดับสูงสุด เสาเข็มสปันไมโครไพล์ ของภูมิสยาม (Bhumisiam) คือคำตอบที่ตอบโจทย์ด้วยมาตรฐานระดับสากล:
- มาตรฐาน มอก. 397-2562 และ SCG Endorsed Brand: ผลิตด้วยนวัตกรรมแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Centrifugal Spinning) เทคโนโลยีเยอรมนี ทำให้เนื้อคอนกรีตอัดแน่น แกร่ง ไร้โพรงอากาศ แข็งแกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า
- หน้างานสะอาดเป็นระบบแห้ง (Dry Process): ติดตั้งได้รวดเร็ว ไม่มีน้ำปูนหรือดินโคลนเลอะเทอะใต้ถุนบ้านเหมือนการทำเสาเข็มเจาะ
- ตรวจสอบกำลังรับน้ำหนักได้จริงหน้างาน: คำนวณและประเมินกำลังรับน้ำหนักปลอดภัยของเสาเข็มเสริมได้ทุกต้นผ่านการวัดระยะจมตัวจากการตอก 10 ครั้งสุดท้าย หรือ Last 10 Blow Count หรือการทดสอบ Dynamic Load Test
3. ข้อควรระวังและขั้นตอนสำคัญในงาน Underpinning
- ต้องดำเนินการโดยวิศวกรโครงสร้างผู้เชี่ยวชาญ: การขุดเปิดหน้าดินและการถ่ายน้ำหนัก (Load Transfer) ต้องมีการคำนวณและควบคุมงานโดยวิศวกรอย่างใกล้ชิด
- เว้นระยะห่างจากเสาเข็มเดิม: การตอกเสาเข็มเสริมข้างฐานรากเดิม ต้องเว้นระยะห่างอย่างน้อย 2 เท่าของขนาดเส้นผ่านศูนย์กลางเสาเข็ม ไม่ควรตอกชนเสาเข็มเดิมเพื่อป้องกันการปะทะใต้ดิน
- การเชื่อมต่อโครงสร้างใหม่: หลังตอกเสาเข็มเสริมยันชั้นดินแข็งแล้ว ต้องผูกเหล็กและเทคอนกรีตหล่อคอม้าหรือฐานรากใหม่เชื่อมยึดเข้ากับเสา/ตอม่อเดิมอย่างมั่นคง ก่อนจะทำการดีดปรับระดับอาคาร (กรณีต้องการยกปรับระดับ)
หากท่านกำลังประสบปัญหาบ้านทรุด อาคารเอียง หรือต้องการปรึกษาเทคนิคการเสริมฐานราก ภูมิสยามมีบริการ แนะนำและออกแบบฐานรากสำหรับงานบ้านฟรี โดยทีมวิศวกรโครงสร้างวิชาชีพ สามารถติดต่อส่งแบบแปลนหรือรูปถ่ายหน้างานมาปรึกษาได้ที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
สำหรับงานซ่อมแซมฐานรากทรุด (Underpinning) ที่ต้องการคุณภาพและความมั่นคงถาวร การเลือกใช้เสาเข็มสปันไมโครไพล์ถือเป็นวิธีที่ดีที่สุดและคุ้มค่าที่สุด เนื่องจากตอบโจทย์การทำงานในพื้นที่แคบใต้ถุนอาคารได้ดี ปั้นจั่นขนาดกะทัดรัดเข้าทำงานสะดวก และที่สำคัญที่สุดคือ มีรูกลวงตรงกลางช่วยให้แรงสั่นสะเทือนขณะตอกต่ำมาก ไม่กระทบต่อโครงสร้างอาคารที่ร้าวช้ำอยู่แล้ว สามารถตอกเชื่อมต่อความยาวลงลึกยันชั้นดินแข็งดานได้จริง พร้อมตรวจสอบยืนยันกำลังรับน้ำหนักหน้างานได้ทุกต้นผ่านค่า Last 10 Blow Count ช่วยให้การซ่อมแซมฐานรากอาคารเป็นไปอย่างปลอดภัย มั่นคง และยั่งยืนตลอดอายุการใช้งานครับ
