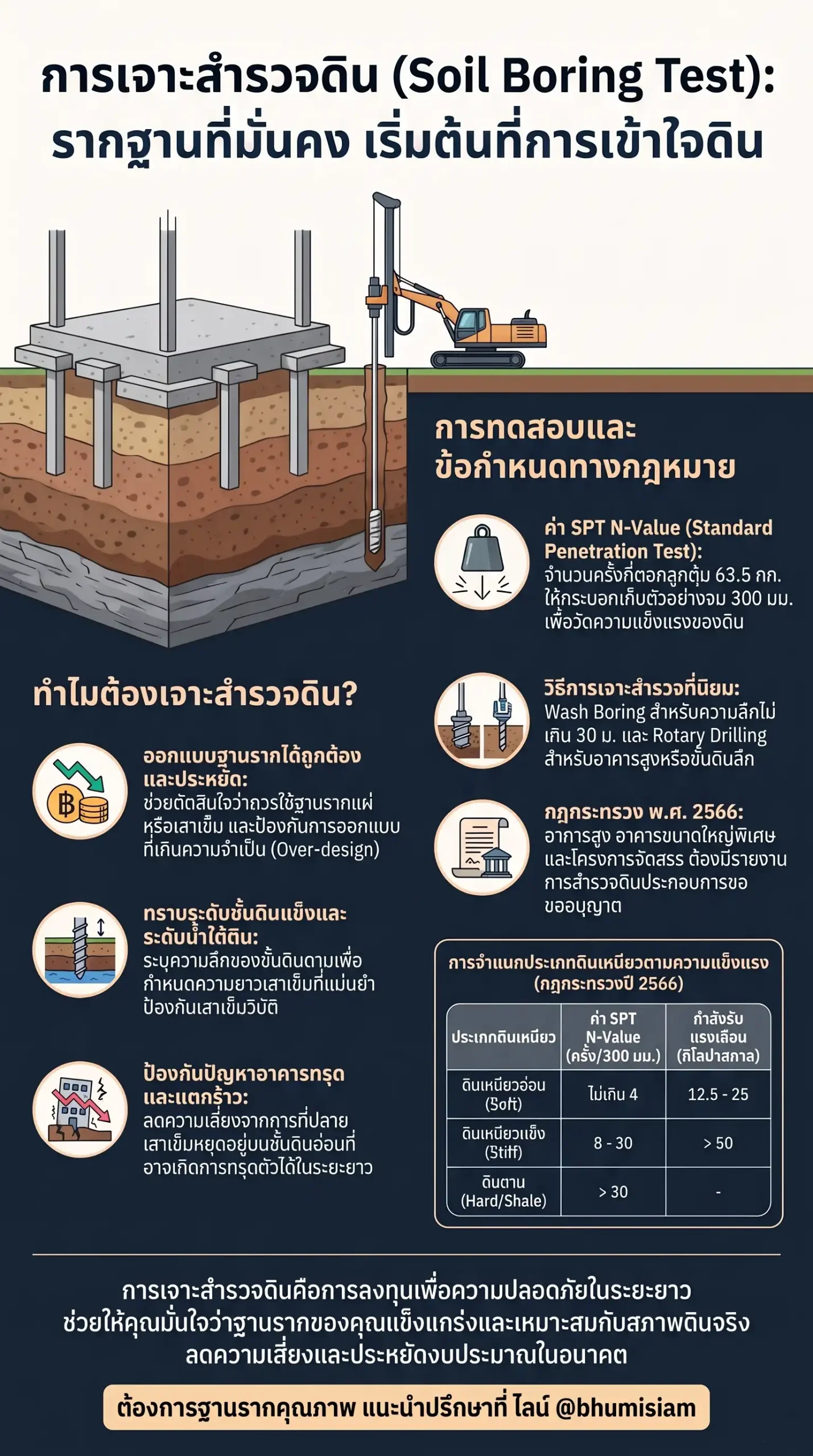

2150 การเจาะสำรวจดิน (Soil Boring Test) คืออะไร? การทดสอบความแข็งแรงและชั้นดินก่อนออกแบบฐานราก
การเจาะสำรวจดิน (Soil Boring Test) คือ กระบวนการทางวิศวกรรมปฐพีในการขุดเจาะลงไปใต้ผิวดินเพื่อเก็บตัวอย่างดินและหินที่ระดับความลึกต่างๆ นำมาทดสอบหาคุณสมบัติทางกายภาพและคุณสมบัติทางกล ทั้งการทดสอบในสนาม (In-situ Test) และการทดสอบในห้องปฏิบัติการ (Laboratory Test) เพื่อให้ได้ข้อมูลชั้นดินที่ถูกต้อง แม่นยำ และน่าเชื่อถือสำหรับใช้วิเคราะห์ ออกแบบ และวางระบบฐานรากของสิ่งปลูกสร้างอย่างปลอดภัยตามหลักวิชาการ
1. การเจาะสำรวจดิน (Soil Boring Test) ทำอย่างไร?
การเจาะสำรวจดินมีวิธีการปฏิบัติและเครื่องมือที่หลากหลายตามความเหมาะสมของสภาพพื้นที่และความลึกที่ต้องการ:
- วิธีการเจาะสำรวจยอดนิยม:
- การเจาะล้าง (Wash Boring): นิยมใช้แพร่หลายสำหรับความลึกไม่เกิน 30 เมตร เหมาะกับงานบ้านพักอาศัยและอาคารทั่วไป โดยใช้แรงดันน้ำฉีดล้างร่วมกับหัวเจาะกระแทก
- การเจาะปั่น (Rotary Drilling): ใช้เครื่องจักรหมุนปั่นหัวเจาะ เหมาะสำหรับงานเจาะลึกเกิน 30 เมตร อาคารสูง หรือชั้นหินแข็ง
- การทดสอบความแข็งแรงในหลุมเจาะ (Standard Penetration Test: SPT):
- เป็นการตอกกระบอกผ่า (Split Spoon) ลงไปที่ก้นหลุมเจาะด้วยลูกตุ้มน้ำหนัก 63.5 กิโลกรัม ระยะตกอิสระ 76 เซนติเมตร เพื่อวัดค่าความต้านทานการตอกหรือค่า SPT N-Value ( blow/ft) ซึ่งใช้บ่งบอกสภาพความคงตัว ความหนาแน่น และกำลังรับแรงเฉือนของชั้นดิน
- รายงานการสำรวจชั้นดิน (Boring Log):
- ผลจากการเจาะจะถูกนำมารวบรวมจัดทำเป็นรายงาน Boring Log ซึ่งระบุลำดับชั้นดิน (Soil Profile) ความหนา สี ชนิดของดิน ค่า SPT N-Value ระดับน้ำใต้ดิน และตารางสรุปกำลังรับน้ำหนักบรรทุกปลอดภัย (Safe Bearing Capacity)
2. ทำไมต้องเจาะสำรวจดินก่อนการออกแบบฐานราก?
ฐานรากคือส่วนโครงสร้างที่สำคัญที่สุดเพราะทำหน้าที่รองรับน้ำหนักทั้งหมดของอาคารแล้วถ่ายลงสู่ดิน หากชั้นดินใต้ฐานรากเกิดการวิบัติหรือยุบตัว ตัวอาคารจะเกิดความเสียหายรุนแรงทันที การเจาะสำรวจดินจึงมีความสำคัญสูงสุดด้วยเหตุผลดังนี้:
- เลือกประเภทฐานรากได้อย่างถูกต้อง:
- ช่วยให้วิศวกรโครงสร้างตัดสินใจได้อย่างแม่นยำว่าจะเลือกใช้ ฐานรากแผ่ (Shallow Foundation) บนชั้นดินแข็งตื้น หรือจำเป็นต้องใช้ ฐานรากเสาเข็ม (Deep Foundation) ในกรณีที่เป็นชั้นดินอ่อน
- กำหนดความลึกและขนาดเสาเข็มที่แท้จริง:
- ช่วยให้ทราบพิกัดความลึกของ ชั้นดินแข็งดาน (Bearing Layer / Hard Strata) ที่ชัดเจน ทำให้สามารถออกแบบความยาวเสาเข็มให้ปลายเสาเข็มหยั่งลึกยันบนชั้นดินแข็งจริง (End Bearing Pile) ป้องกันปัญหา “ตอกเสาเข็มลอย” ซึ่งเป็นสาเหตุหลักที่ทำให้บ้านทรุดตัว
- ป้องกันปัญหาบ้านทรุดตัวต่างระดับ (Differential Settlement):
- สภาพชั้นดินในหลายพื้นที่มีความแปรปรวนสูง แม้พื้นที่ติดกันความลึกดินดานก็อาจไม่เท่ากัน การเจาะสำรวจดินจะช่วยให้วิศวกรออกแบบความยาวเสาเข็มในแต่ละจุดของอาคารได้อย่างเหมาะสม ป้องกันตัวบ้านทรุดเอียง ผนังแตกร้าว หรือโครงสร้างแยกตัว
- ประหยัดงบประมาณและป้องกันการออกแบบเผื่อมากเกินไป (Over-design):
- หากไม่มีข้อมูลดิน วิศวกรจำเป็นต้องเผื่อค่าความปลอดภัย (Factor of Safety) สูงเกินความจำเป็น ทำให้สิ้นเปลืองค่าเสาเข็มและโครงสร้าง แต่ถ้ามีรายงาน Soil Test ที่ชัดเจน จะสามารถคำนวณและเลือกขนาดเสาเข็มได้อย่างคุ้มค่าและปลอดภัยที่สุด
- ตรวจพบชั้นดินที่มีปัญหาและระดับน้ำใต้ดิน:
- ช่วยให้ทราบตำแหน่งระดับน้ำใต้ดินเพื่อวางแผนงานเทคอนกรีตฐานราก และช่วยตรวจเช็กกระเปาะดินอ่อน โพรงใต้ดิน หรือชั้นทรายไหล เพื่อกำหนดวิธีการก่อสร้างและค้ำยันดินได้อย่างปลอดภัย
3. การนำข้อมูลดินไปใช้กับระบบเสาเข็มคุณภาพ
เมื่อได้รายงานผลการเจาะสำรวจดิน (Boring Log) มาแล้ว วิศวกรจะนำค่ากำลังรับแรงเฉือนและค่า SPT N-Value ไปคำนวณกำลังรับน้ำหนักบรรทุกปลอดภัย (Safe Load) ของเสาเข็ม
หากพื้นที่ก่อสร้างหรือหน้างานต่อเติมมีข้อจำกัด เรื่องพื้นที่แคบ ชิดอาคารเดิม หรือต้องการลดแรงสั่นสะเทือน ผลวิจัยและรายการคำนวณทางวิศวกรรมมักแนะนำให้ใช้ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มาตรฐาน มอก. 397-2562 ของภูมิสยาม เนื่องจากผลิตด้วยระบบปั่นเหวี่ยงความเร็วสูง คอนกรีตมีความหนาแน่นแกร่งสูง ไร้โพรง มีรูกลวงตรงกลางช่วยลดแรงดันดินและแรงสั่นสะเทือนขณะตอก และสามารถตอกต่อความยาวลงไปหยั่งถึงชั้นดินแข็งดานตามระดับความลึกที่ระบุในรายงาน Soil Test ได้อย่างแม่นยำ พร้อมวัดเช็กเกณฑ์การรับน้ำหนักหน้างานด้วยค่า Last 10 Blow Count ทุกต้น
สำหรับผู้ที่กำลังวางแผนสร้างบ้านใหม่ อาคาร หรือต่อเติมโครงสร้าง และต้องการฐานรากที่มีคุณภาพ มั่นคง แข็งแรงตามหลักวิศวกรรมปฐพี ปัจจุบันทาง TPN ภูมิสยาม มีบริการ ปรึกษาและออกแบบฐานรากสำหรับงานบ้านฟรี! โดยทีมวิศวกรโยธามืออาชีพ ท่านสามารถส่งแบบแปลนหรือรายงานผลทดสอบดินเพื่อรับคำปรึกษาได้โดยตรงที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
การเจาะสำรวจดิน (Soil Boring Test) คือหัวใจสำคัญขั้นแรกของการสร้างบ้านและอาคารให้มั่นคงถาวร เพราะเป็นกระบวนการตรวจสอบคุณสมบัติทางวิศวกรรมและความแข็งแรงของชั้นดินใต้ผิวดินจริง ช่วยให้วิศวกรสามารถเลือกประเภทฐานราก คำนวณความยาวเสาเข็มให้หยั่งถึงชั้นดินแข็งดาน และกำหนดกำลังรับน้ำหนักปลอดภัยได้อย่างแม่นยำ การเจาะสำรวจดินช่วยป้องกันปัญหาบ้านทรุดตัว ผนังแตกร้าว และช่วยประหยัดงบประมาณจากการออกแบบที่คลาดเคลื่อนได้อย่างเด็ดขาด เพื่อรากฐานอาคารที่มั่นคงปลอดภัยสูงสุดในระยะยาวครับ
