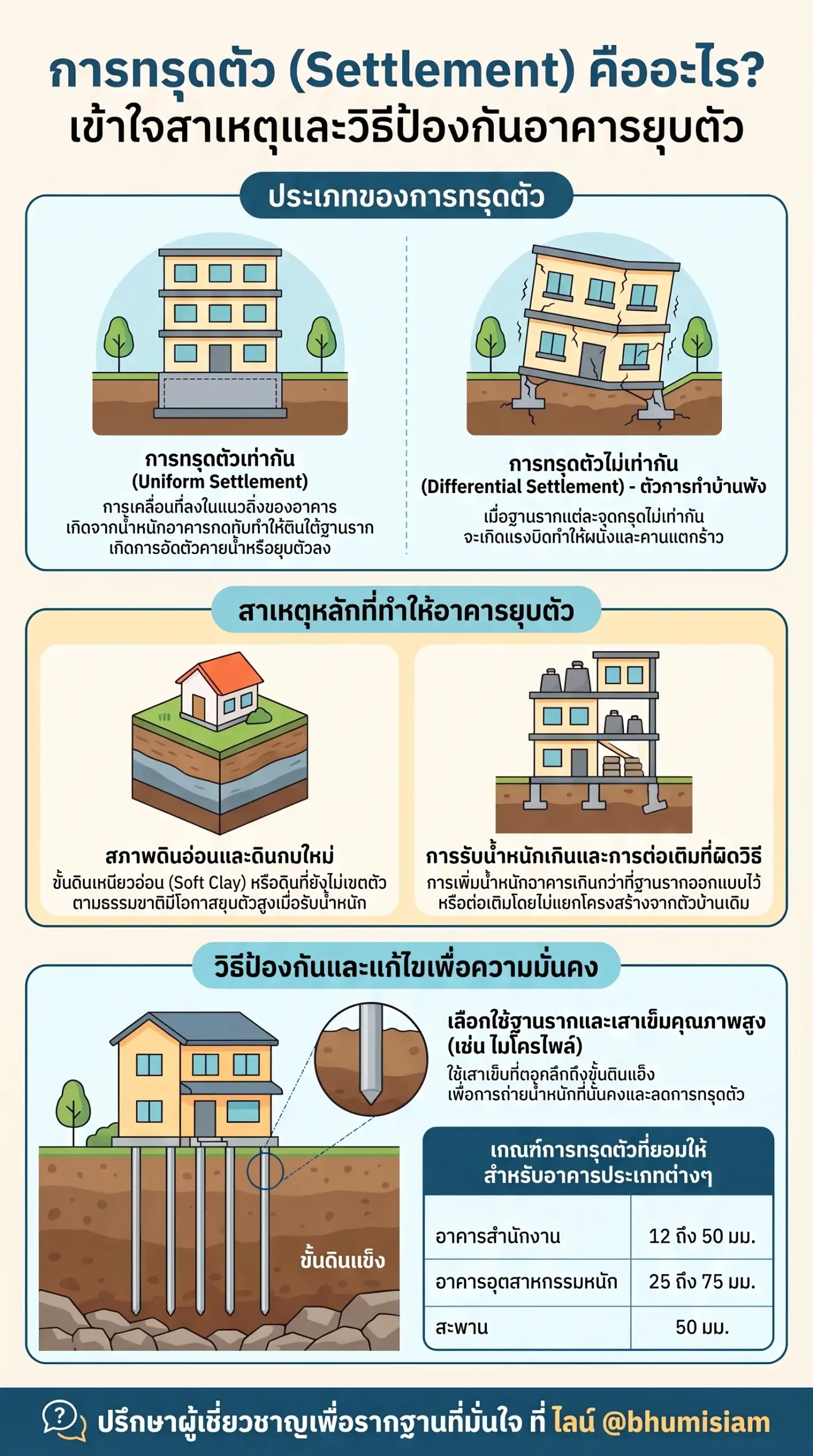

2152 การทรุดตัว (Settlement) คืออะไร? การยุบตัวลงของอาคารตามน้ำหนักและสภาพดิน
การทรุดตัว (Settlement) ในทางวิศวกรรมปฐพีหมายถึง การเคลื่อนตัวลงในแนวดิ่งของฐานรากและโครงสร้างอาคาร ซึ่งเกิดขึ้นเมื่อมวลดินใต้ฐานรากได้รับน้ำหนักบรรทุก (Load) จากตัวอาคาร แล้วเกิดการอัดตัว ยุบตัว หรือเปลี่ยนแปลงปริมาตรไปตามกาลเวลาและสภาวะแวดล้อม
1. กลไกและระยะการเกิดการทรุดตัวของชั้นดิน
เมื่ออาคารสร้างเสร็จและมีน้ำหนักกดทับลงสู่ชั้นดิน (โดยเฉพาะชั้นดินเหนียวอิ่มน้ำ) การทรุดตัวจะแบ่งออกเป็น 3 ระยะหลัก:
- การทรุดตัวทันที (Immediate Settlement): เกิดขึ้นทันทีหลังจากอาคารรับน้ำหนักบรรทุก เป็นการปรับตัวในลักษณะอิลาสติกของเนื้อดินโดยที่ปริมาตรดินยังไม่ทันเปลี่ยนแปลง
- การทรุดตัวเนื่องจากการอัดตัวคายน้ำ (Consolidation Settlement): เกิดขึ้นต่อเนื่องอย่างช้าๆ เมื่อน้ำในรูพรุนของดินเหนียวถูกแรงกดดันให้ระบายไหลแทรกตัวออกไป ทำให้ปริมาตรดินลดลงและยุบตัวแน่นขึ้น ซึ่งเป็นสาเหตุหลักของการทรุดตัวระยะยาวในพื้นที่ดินเหนียวอ่อน
- การทรุดตัวจากการคืบ (Secondary Settlement / Creep): เกิดขึ้นหลังจากแรงดันน้ำในรูพรุนระบายออกหมดแล้ว แต่เนื้อดินยังคงมีการจัดเรียงตัวใหม่และยุบตัวลงทีละน้อยอย่างต่อเนื่อง
2. สาเหตุสำคัญที่ทำให้เกิดการทรุดตัว
- น้ำหนักบรรทุกของอาคาร (Structural Load): น้ำหนักคงที่ (Dead Load) เช่น คอนกรีต เสา คาน ผนัง และน้ำหนักบรรทุกจร (Live Load) เช่น ข้าวของ เฟอร์นิเจอร์ และผู้อยู่อาศัย ที่ถ่ายน้ำหนักลงสู่ฐานราก
- สภาพชั้นดินรองรับ: โดยเฉพาะพื้นที่ที่มีชั้นดินเหนียวอ่อนหนาแน่น (เช่น กรุงเทพฯ และปริมณฑล) ดินถมใหม่ที่ยังไม่อัดแน่นหนาพอ หรือสภาวะที่ระดับน้ำใต้ดินลดต่ำลง
- การเลือกใช้ระบบฐานรากไม่เหมาะสม: เช่น การใช้เสาเข็มสั้นที่ปลายเข็มลอยอยู่ในชั้นดินอ่อน การไม่ทำเจาะสำรวจชั้นดิน (Soil Boring Test) หรือการสร้างอาคารบนฐานรากแผ่ในพื้นที่ดินอ่อน
- งานต่อเติมที่ผิดหลักวิศวกรรม: การนำโครงสร้างส่วนต่อเติมไปยึดติดกับตัวบ้านหลัก โดยใช้เสาเข็มที่มีความยาวหรือประเภทต่างกัน ทำให้น้ำหนักถ่ายลงชั้นดินต่างระดับกัน
3. รูปแบบและผลกระทบของการทรุดตัว
- การทรุดตัวแบบเท่ากัน (Uniform Settlement): ฐานรากทุกจุดของอาคารทรุดตัวลงในระดับที่เท่าๆ กัน โครงสร้างอาคารจะไม่เกิดการบิดเบี้ยวรุนแรง แต่อาจทำให้ระดับพื้นอาคารต่ำลงเมื่อเทียบกับพื้นที่รอบนอก
- การทรุดตัวไม่เท่ากัน (Differential Settlement): ฐานรากแต่ละจุดของอาคารทรุดตัวลงไม่เท่ากัน ถือเป็นอันตรายร้ายแรงที่สุดทางโครงสร้าง เพราะจะก่อให้เกิดโมเมนต์ดัดและแรงเฉือนส่วนเกิน ทำให้ผนังแตกร้าวเป็นแนวเฉียง 45 องศา วงกบประตู-หน้าต่างบิดเบี้ยวปิดไม่สนิท หรืออาคารเกิดการเอียงตัวและวิบัติพังทลายได้
4. ป้องกันและแก้ไขปัญหาบ้านทรุดด้วยฐานรากคุณภาพสูง
หากต้องการงานก่อสร้างใหม่ หรือแก้ไขซ่อมแซมส่วนต่อเติมที่ทรุดตัวเพื่อความมั่นคงปลอดภัยระยะยาว การเลือกใช้ระบบเสาเข็มที่ตอกลึกถึงชั้นดินแข็งดาน (Bearing Layer) ถือเป็นหัวใจสำคัญที่สุด
เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ของ TPN ภูมิสยาม (บริษัท ภูมิสยาม ซัพพลาย จำกัด) มาตรฐาน มอก. 397-2562 และได้รับการรับรองคุณภาพ Endorsed Brand จาก SCG คือทางเลือกพรีเมียมที่ตอบโจทย์งานฐานรากคุณภาพ:
- คอนกรีตแกร่งกว่าทั่วไปถึง 10 เท่า: ผลิตด้วยนวัตกรรมแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Spun) จากเยอรมนี เนื้อคอนกรีตจึงหนาแน่นสูง แข็งแกร่ง ไร้ฟองอากาศ
- รูกลมกลวงตรงกลาง ลดแรงสั่นสะเทือน: ช่วยระบายดินขณะตอก เกิดแรงสั่นสะเทือนต่ำ ไม่ทำอันตรายต่อโครงสร้างบ้านเดิมหรืออาคารข้างเคียง
- ตอกลึกถึงชั้นดินดานจริง: เชื่อมต่อท่อนด้วยเพลทเหล็กหนาและระบบเชื่อมไฟฟ้าเต็มรอบ ตอกลึกลงถึงชั้นดินแข็งดานได้จริงทุกทำเล
- ตรวจสอบกำลังรับน้ำหนักได้หน้างานจริง: สามารถวัดเช็กขีดความสามารถการรับน้ำหนักปลอดภัย (Safe Load) ได้ทุกต้นผ่านเกณฑ์ Last 10 Blow Count
หากคุณกำลังวางแผนสร้างบ้านใหม่ ต่อเติม หรือแก้ไขปัญหาบ้านทรุด แนะนำปรึกษาและรับบริการออกแบบฐานรากฟรี (สำหรับงานบ้านพักอาศัย) โดยทีมวิศวกรผู้เชี่ยวชาญได้ที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
การทรุดตัว (Settlement) คือการเคลื่อนตัวลงในแนวดิ่งของอาคารเนื่องจากน้ำหนักบรรทุกกดทับลงบนชั้นดิน โดยแบ่งเป็นการทรุดตัวทันที การอัดตัวคายน้ำ และการคืบตัวของดิน ซึ่งการทรุดตัวที่ไม่เท่ากัน (Differential Settlement) คือสาเหตุหลักที่ทำให้โครงสร้างบ้านแตกร้าวและทรุดเอียงเสียหาย เพื่อป้องกันปัญหาการทรุดตัวอย่างถาวร การเลือกใช้ เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 ของ TPN ภูมิสยาม (หน้าตัดกลม Dia. 21, 25, 30 ซม. หรือสี่เหลี่ยม SQ 18×18 ซม.) ถือเป็นโซลูชันฐานรากคุณภาพพรีเมียมที่มั่นคงและปลอดภัยที่สุด ด้วยเนื้อคอนกรีตแรงเหวี่ยงที่แกร่งกว่าปกติถึง 10 เท่า แรงสั่นสะเทือนต่ำ ตอกลึกถึงชั้นดินดานจริง และวัดเช็กค่า Last 10 Blow ยืนยันความปลอดภัยได้จริงทุกต้นครับ
