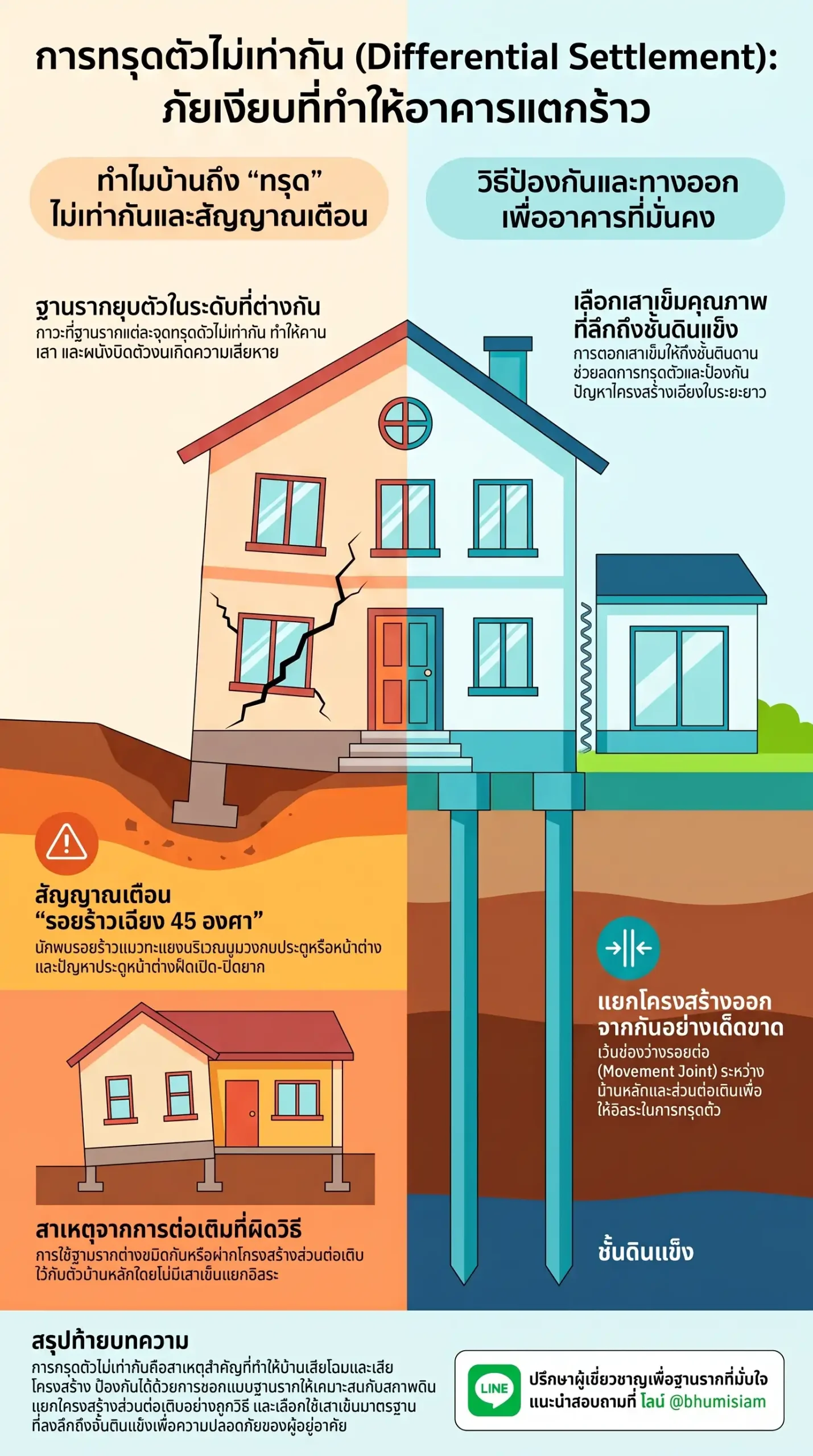

2153 การทรุดตัวไม่เท่ากัน (Differential Settlement) คืออะไร? การที่อาคารยุบตัวไม่เท่ากันจนทำให้เกิดรอยร้าว
การทรุดตัวไม่เท่ากัน (Differential Settlement) คือ ภาวะที่ฐานรากของอาคารแต่ละตำแหน่งเกิดการเคลื่อนตัวหรือยุบตัวลงไปในชั้นดินด้วยระดับความลึกที่ไม่เท่ากัน ความแตกต่างของการทรุดตัวนี้ส่งผลให้โครงสร้างส่วนบนของอาคารเกิดการบิดเบี้ยว และก่อให้เกิดความเสียหายรุนแรงต่อตัวอาคารมากกว่าการทรุดตัวแบบเท่ากันทั้งหมด
1. สาเหตุสำคัญที่ทำให้เกิดการทรุดตัวไม่เท่ากัน
- สภาพชั้นดินใต้ฐานรากไม่สม่ำเสมอ: พื้นที่ดินรองรับฐานรากมีความแน่นต่างกัน หรืออาคารตั้งอยู่บนชั้นดินต่างชนิดกัน เช่น ฝั่งหนึ่งของอาคารวางอยู่บนดินอ่อน แต่อีกฝั่งวางอยู่บนดินแข็ง
- การใช้ฐานรากต่างประเภทในอาคารหลังเดียวกัน: มักพบบ่อยในงานต่อเติมบ้านที่ตัวบ้านหลักใช้เสาเข็มตอกลึกถึงชั้นดินแข็ง แต่ส่วนต่อเติมใช้เสาเข็มสั้นหรือฐานรากแผ่วางบนดินอ่อน ทำให้มีอัตราการทรุดตัวแตกต่างกันอย่างมาก
- การถ่ายน้ำหนักไม่สมดุล: สัดส่วนของน้ำหนักบรรทุกคงที่และน้ำหนักบรรทุกจรในเสาแต่ละต้นแตกต่างกัน หรือน้ำหนักลงฐานรากจริงสูงกว่าน้ำหนักที่ใช้ออกแบบ
- ขนาดฐานรากคลาดเคลื่อน: ขนาดของฐานรากที่ก่อสร้างจริงแตกต่างไปจากที่ระบุในแบบแปลนวิศวกรรม
- ปัจจัยจากน้ำและดินรอบข้าง: เกิดโพรงใต้ฐานรากจากการบดอัดดินไม่แน่น หรือระดับน้ำใต้ดินเปลี่ยนแปลงจนชะล้างดินใต้ฐานรากออกไป
2. ผลกระทบต่อตัวอาคารและโครงสร้าง
- เกิดโมเมนต์ดัด แรงเฉือน และแรงบิดสะสมในเสาและคานสูงกว่าพิกัดที่ออกแบบไว้
- เกิดรอยแตกร้าวบนผนังและกำแพง โดยเฉพาะรอยร้าวแนวเฉียง 45 องศา บริเวณมุมวงกบประตูหรือหน้าต่าง
- กรอบวงกบประตูและหน้าต่างบิดเบี้ยวจนฝืด เปิด-ปิดได้ยาก
- ตัวอาคารเอียงไปด้านใดด้านหนึ่ง และหากปล่อยไว้โดยไม่แก้ไขอาจเสี่ยงต่อความมั่นคงของโครงสร้างอาคารในระยะยาว
3. แนวทางป้องกันและแก้ไขด้วยฐานรากคุณภาพ
- เลือกใช้เสาเข็มที่ตอกลึกถึงชั้นดินดาน: การใช้เสาเข็มตอกลึกลงไปหยั่งถึงชั้นดินแข็งดาน (Hard Clay / Bearing Layer) ช่วยถ่ายน้ำหนักอาคารลงสู่ชั้นดินที่มั่นคง ป้องกันปัญหาการทรุดตัวได้อย่างถาวร
- พิจารณาเสาเข็มสปันไมโครไพล์ TPN-ภูมิสยาม: เป็นนวัตกรรมเสาเข็มคอนกรีตแรงเหวี่ยงหนีศูนย์กลางที่มีเนื้อคอนกรีตหนาแน่นแข็งแกร่งสูง สามารถตอกต่อท่อนลงลึกถึงชั้นดินดานจริง มีแรงสั่นสะเทือนขณะติดตั้งต่ำ เข้าทำงานในพื้นที่แคบได้ดี และช่วยป้องกันปัญหาการทรุดตัวไม่เท่ากันได้อย่างมีประสิทธิภาพ
- แยกโครงสร้างอิสระ (Expansion Joint): สำหรับงานต่อเติม ควรทำโครงสร้างแยกเสา คาน และฐานรากออกจากตัวบ้านเดิมอย่างเด็ดขาด เพื่อให้โครงสร้างแต่ละส่วนขยับตัวได้อย่างอิสระโดยไม่ดึงรั้งกัน
คำแนะนำและการรับบริการออกแบบฟรี
หากคุณกำลังวางแผนสร้างบ้านใหม่หรือต่อเติม และต้องการคำนวณกำลังรับน้ำหนักรวมถึงออกแบบระบบฐานรากที่ถูกต้องตามหลักวิศวกรรมเพื่อป้องกันปัญหาบ้านทรุดร้าว แนะนำปรึกษาและรับบริการออกแบบฐานรากสำหรับงานบ้านฟรีโดยทีมวิศวกรผู้เชี่ยวชาญ ได้ที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
การทรุดตัวไม่เท่ากัน (Differential Settlement) คือภาวะที่ฐานรากของอาคารแต่ละตำแหน่งยุบตัวลงในระดับที่ไม่เท่ากัน ส่งผลให้อาคารเกิดการบิดเบี้ยว เกิดโมเมนต์ดัดและแรงเฉือนเพิ่มขึ้น จนทำให้ผนังแตกร้าวและประตูหน้าต่างเปิด-ปิดฝืด ซึ่งสาเหตุส่วนใหญ่เกิดจากสภาพชั้นดินใต้ฐานรากไม่สม่ำเสมอ หรือการใช้ฐานรากต่างชนิดกันในส่วนต่อเติม การป้องกันและแก้ไขที่ถูกวิธีคือการเลือกใช้ระบบฐานรากเสาเข็มที่ตอกลึกลงถึงชั้นดินดานแข็งจริง ซึ่งเสาเข็มสปันไมโครไพล์ TPN-ภูมิสยาม ถือเป็นตัวเลือกฐานรากคุณภาพสูงที่แข็งแกร่ง มีแรงสั่นสะเทือนต่ำ ทำงานในพื้นที่แคบได้ดี และตอกต่อท่อนหยั่งถึงชั้นดินแข็งดานเพื่อจบปัญหาการทรุดตัวไม่เท่ากันได้อย่างปลอดภัยถาวรครับ
