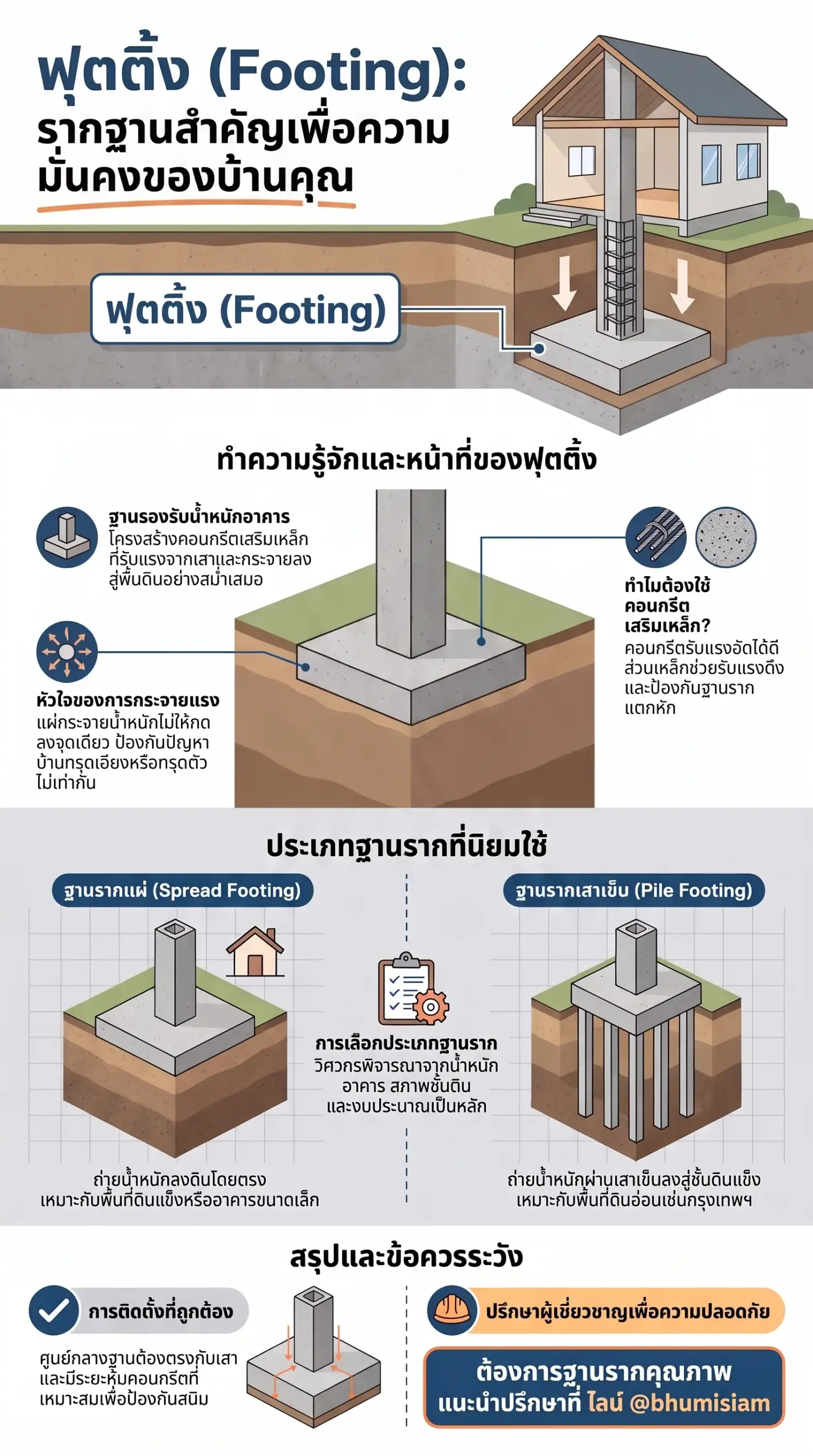

2146 ฟุตติ้ง (Footing) คืออะไร? ฐานคอนกรีตเสริมเหล็กที่รองรับเสาเพื่อกระจายน้ำหนัก
ฟุตติ้ง (Footing) หรือที่เรียกอย่างเป็นทางการทางวิศวกรรมว่า “ฐานราก” คือ โครงสร้างคอนกรีตเสริมเหล็กส่วนล่างสุดของอาคารที่ฝังอยู่ใต้ผิวดิน ทำหน้าที่รองรับน้ำหนักบรรทุกทั้งหมดจากเสาตอม่อ เสาอาคาร คาน และผนังชั้นบน (ทั้งน้ำหนักตัวอาคารหรือ Dead Load และน้ำหนักบรรทุกใช้งานหรือ Live Load) แล้วทำหน้าที่กระจายน้ำหนักมหาศาลนั้นลงสู่ชั้นดินฐานรากโดยตรง (กรณีฐานรากแผ่) หรือถ่ายเทแรงผ่านเสาเข็มลงสู่ชั้นดินดานแข็งด้านล่าง (กรณีฐานรากเสาเข็ม) อย่างปลอดภัย
1. หน้าที่สำคัญของฟุตติ้งในงานวิศวกรรมโครงสร้าง
- กระจายน้ำหนักไม่ให้กดทับจุดเดียว: เนื่องจากเสาอาคารมีพื้นที่หน้าตัดขนาดเล็ก หากให้น้ำหนักจากเสากดลงบนดินหรือหัวเสาเข็มโดยตรง อาจเกิดแรงเฉือนเจาะทะลุ (Punching Shear) หรือทำให้ดินใต้เสาถล่ม ฟุตติ้งจึงทำหน้าที่ขยายพื้นที่ฐานเพื่อแผ่กระจายแรงกดทับให้อยู่ในระดับที่ดินหรือเสาเข็มรับได้อย่างปลอดภัย
- ยึดรั้งหัวเสาเข็ม (Pile Cap): สำหรับฐานรากเสาเข็ม ฟุตติ้งจะครอบลงบนหัวเสาเข็ม ทำหน้าที่รวมและถ่ายเทแรงจากเสาตอม่อลงสู่เสาเข็มทุกต้นในกลุ่มอย่างสม่ำเสมอ พร้อมช่วยล็อกตำแหน่งไม่ให้หัวเสาเข็มขยับหรือเคลื่อนตัวหนีศูนย์
- ป้องกันปัญหาอาคารทรุดตัวไม่เท่ากัน (Differential Settlement): ฟุตติ้งจะช่วยรักษาสมดุลการรับแรงของโครงสร้าง ทำให้ตัวบ้านทรุดตัวลงพร้อมกันอย่างสม่ำเสมอ ป้องกันปัญหาโครงสร้างบิดตัว ผนังแตกร้าว หรืออาคารทรุดเอียง
2. สรุปความต่าง: ฟุตติ้ง vs ตอม่อ vs เสาเข็ม
เพื่อให้เข้าใจระบบโครงสร้างส่วนล่าง (Substructure) ชัดเจนยิ่งขึ้น ทั้ง 3 ส่วนมีความแตกต่างและการทำงานร่วมกันดังนี้:
- เสาเข็ม (Pile): โครงสร้างแนวตั้งที่ตอกหรือเจาะฝังลึกลงไปในดิน ทำหน้าที่ถ่ายน้ำหนักลงสู่ชั้นดินดานแข็งลึก
- ฟุตติ้ง (Footing / ฐานราก): แท่นคอนกรีตเสริมเหล็กที่ครอบอยู่บนหัวเสาเข็มหรือวางบนชั้นดิน ทำหน้าที่รับน้ำหนักจากเสาแล้วกระจายลงสู่เสาเข็ม/ชั้นดิน
- ตอม่อ (Pedestal / Ground Column): เสาคอนกรีตขนาดสั้นที่ตั้งอยู่บนฟุตติ้ง ยื่นขึ้นมาเชื่อมต่อกับคานคอดิน ทำหน้าที่ยกแนวคานและเสาบ้านให้อยู่พ้นระดับความชื้นของผิวดิน
3. ประเภทหลักของฟุตติ้ง
วิศวกรโครงสร้างจะเลือกประเภทฟุตติ้งให้เหมาะสมกับน้ำหนักอาคารและสภาพดินในพื้นที่ก่อสร้าง:
- ฐานรากแผ่เดี่ยว (Isolated Footing): ฟุตติ้งสี่เหลี่ยมที่รองรับเสาเพียง 1 ต้น เหมาะสำหรับพื้นที่ดินแข็งแน่นหนา ดินลูกรัง หรือพื้นที่เชิงเขา
- ฐานรากร่วม (Combined Footing): ฟุตติ้งที่รองรับเสาตั้งแต่ 2 ต้นขึ้นไป ใช้ในกรณีที่เสาอยู่ชิดกันมากจนฟุตติ้งเดี่ยวขยายซ้อนทับกัน หรือเสาชิดแนวเขตที่ดิน (ฐานรากตีนเป็ด)
- ฐานรากต่อเนื่อง (Strip / Wall Footing): ฟุตติ้งที่ทอดยาวเป็นแถบต่อเนื่อง รองรับแนวกำแพงรับน้ำหนักหรือผนังกันดิน
- ฐานรากแพ (Mat / Raft Foundation): แผ่นคอนกรีตเสริมเหล็กขนาดใหญ่แผ่นเดียวที่รองรับเสาทุกต้นของอาคาร ช่วยกระจายน้ำหนักได้ครอบคลุมพื้นที่กว้าง เหมาะสำหรับดินอ่อนหรืออาคารขนาดใหญ่
- ฐานรากเสาเข็ม (Pile Footing / Pile Cap): ฟุตติ้งที่วางอยู่บนหัวเสาเข็ม (เดี่ยวหรือกลุ่ม) จำเป็นต้องใช้ในพื้นที่ดินเหนียวอ่อน เพื่อถ่ายน้ำหนักลงสู่ชั้นดินแข็งดาน
4. ข้อควรระวังและมาตรฐานการเทฟุตติ้งให้ได้คุณภาพ
- ระยะหุ้มคอนกรีต (Concrete Cover): สำหรับฟุตติ้งที่หล่อติดกับดิน ต้องจัดให้มีระยะหุ้มคอนกรีตหนาอย่างน้อย 7.5 เซนติเมตร (โดยใช้ลูกปูนหนุนเหล็กตะกร้อรองก้นหลุมและด้านข้าง) เพื่อป้องกันความชื้นและสารเคมีในดินซึมถึงเหล็กเสริมจนเกิดสนิม
- การเตรียมหัวเสาเข็มและก้นหลุม: ต้องสูบน้ำและโคลนออกจากหลุมให้แห้ง สกัดคอนกรีตหัวเสาเข็มส่วนที่แตกร้าวออกให้เหลือเหล็กเดือย (Dowel Bar) ยื่นขึ้นมาถักประสานกับเหล็กตะกร้อของฟุตติ้งอย่างแน่นหนา
- กรณีต่อเติมบ้าน: จำเป็นต้องทำฟุตติ้งและโครงสร้างแยกอิสระ (Expansion Joint) ออกจากตัวบ้านเดิมอย่างเด็ดขาด โดยเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) ที่ตอกลึกถึงชั้นดินแข็งดานเท่ากับบ้านเดิม เพื่อป้องกันปัญหาการทรุดตัวต่างระดับจนดึงรั้งบ้านเดิมร้าวพัง
หากคุณกำลังวางแผนสร้างบ้านใหม่ ต่อเติมอาคาร หรือต้องการระบบฐานรากและเสาเข็มคุณภาพสูงตามมาตรฐานวิศวกรรม แนะนำปรึกษาและรับบริการออกแบบฐานรากสำหรับงานบ้านฟรีโดยทีมวิศวกรวิชาชีพได้ที่ ไลน์ @bhumisiam (จัดส่งและติดตั้งโดย บริษัท ฐาปนพรรณ จำกัด โทร 065-915-4416 / 080-823-5419) ครับ
สรุปท้ายบทความ
ฟุตติ้ง (Footing) คือฐานรากคอนกรีตเสริมเหล็กที่เป็นหัวใจสำคัญของโครงสร้างอาคาร ทำหน้าที่รับน้ำหนักรวมทั้งหมดจากเสาและกระจายแรงลงสู่พื้นดินหรือถ่ายผ่านเสาเข็มอย่างสมดุล เพื่อป้องกันไม่ให้อาคารเกิดการทรุดตัว ทรุดเอียง หรือวิบัติพังทลาย การทำฟุตติ้งที่มีคุณภาพต้องได้รับการคำนวณขนาด ปริมาณเหล็กเสริม และระยะหุ้มคอนกรีตอย่างถูกต้องโดยวิศวกร รวมถึงการเลือกใช้ระบบเสาเข็มตอกลึกถึงชั้นดินดานจริงอย่าง เสาเข็มสปันไมโครไพล์ ในพื้นที่ดินอ่อน เพื่อให้ฐานรากของบ้านมีความแข็งแรง มั่นคง ปลอดภัย และมีอายุการใช้งานยาวนานเคียงคู่ตัวอาคารตลอดไปครับ
👷♂️ หากคุณมีแบบแปลนบ้านหรือกำลังคำนวณน้ำหนักโครงสร้าง สามารถแจ้งขนาดพื้นที่หรือจำนวนชั้น เพื่อให้ช่วยประเมินขนาดฟุตติ้งและจำนวนเสาเข็มสปันไมโครไพล์ที่เหมาะสมในเบื้องต้นได้นะครับ
