สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน วันนี้ผมจะมาเล่าต่อให้จบถึงหัวข้อที่ผมได้ค้างเอาไว้ตั้งแต่เมื่อวันก่อนนะครับ นั่นก็คือเรื่องประเภทหลักๆ ของโครงสร้างคอนกรีตที่มีการใช้งานกันในวงการวิศวกรรมโยธาของบ้านเรา โดยที่เราสามารถแบ่งประเภทของโครงสร้างคอนกรีตออกได้เป็นทั้งหมด 4 ประเภทใหญ่ๆ ได้แก่ (1) โครงสร้างคอนกรีตล้วน (2) โครงสร้างคอนกรีตเสริมเหล็ก (3) โครงสร้างคอนกรีตอัดแรง (4) โครงสร้างคอนกรีตหน้าตัดผสม (รูป A) (รูป B)   (รูป C) (รูป D) โดยเมื่อวันก่อนผมได้อธิบายหัวข้อที่ (3) ไปแล้วและในวันนี้ผมจะขอจบการอธิบายในหัวข้อที่ (4) ซึ่งเป็นหัวข้อสุดท้ายกันนะครับ (4) โครงสร้างคอนกรีตหน้าตัดผสม หน้าตัดของโครงสร้างหน้าตัดผสมนี้จะคล้ายคลึงกับในหัวข้อที่ (2) ที่ผมเคยอธิบายไปก่อนหน้านี้นะครับ แตกต่างกันที่ในหัวข้อที่ (2) จะใช้เป็นวัสดุหลักๆ เพียงคอนกรีตและเหล็กเส้นเท่านั้น แต่ในหัวข้อนี้วัสดุหลักๆ ที่นำมาใช้ในการช่วยรับกำลังของหน้าตัดคอนกรีตจะไม่ใช่เหล็กเส้นเพียงอย่างเดียวแล้ว โดยวัสดุที่นำมาใช้ในการเสริมการรับกำลังนั้นอาจเป็นวัสดุที่หาได้ตามธรรมชาติไปจนถึงวัสดุที่ต้องผ่านกระบวนการผลิตและสังเคราะห์ออกมาก่อน เช่น ไม้ไผ่ พลาสติกไฟเบอร์ เหล็กแผ่นพื้น เหล็กรูปพรรณและเหล็กเส้น (ดูได้จากบรรดารูปตัวอย่าง A B C และ D ที่แนบมาด้วยนะครับ) […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน หลังจากหลายๆ วันที่ผ่านมาเราวนเวียนกันอยู่ในเรื่องความรู้เกี่ยวกับการออกแบบโครงสร้าง คสล กันไปหลายเรื่องแล้ว วันนี้แอดมินจะนำเกร็ดความรู้เกี่ยวกับเรื่องการออกแบบโครงสร้างเหล็กมาฝากเพื่อนๆ บ้างนะครับ เพื่อนๆ ที่เป็นวิศวกรหลายๆ ท่านคงจะทราบกันดีว่าในการออกแบบหน้าตัดเหล็กนั้น เราจะจำแนกหน้าตัดออกเป็น  (1) หน้าตัดรับแรงดึง  (2) หน้าตัดรับแรงอัด (3) หน้าตัดรับแรงดัด คำถามก็คือ หากหน้าตัดเกิดผสมผสานกันระหว่าง รับแรงดึงและแรงดัด กับ รับแรงอัดและแรงดัด พร้อมๆ กัน จะเกิดอะไรขึ้น ? ผมขอเริ่มต้นที่โครงสร้าง รับแรงดึงและแรงดัด ก่อนนะครับ เป็นที่ทราบกันดีว่าวัสดุที่เป็น เหล็ก จะมีความสามารถในการรับกำลังดึงและอัดได้ดี เมื่อรับแรงดึง ค่ากำลังจะใกล้เคียงกับกำลังครากที่ได้จากการทดสอบ เพียงแต่ว่า หากหน้าตัดต้องรับแรงอัด สิ่งที่เราต้องระมัดระวังก็ คือ เรื่องความชะลูดของหน้าตัด เพราะหน้าตัดของโครงสร้างเหล็กที่มีขายอยู่ตามท้องตลาดมัักจะเป็นหน้าตัดที่มีขนาดค่อนข้างเล็ก ทำให้คุณสมบัติต่างๆ ของหน้าตัดมีค่าน้อยตามไปด้วย เนื่องด้วยเหตุผลหลายๆ อย่าง เช่น ต้องการให้ นน ของโครงสร้างเองนั้นมีค่าน้อย ต้องการให้เกิดความประหยัด ต้องการที่จะใช้กำลังของวัสดุได้อย่างคุ้มค่าสูงสุด เป็นต้น  ดังนั้นเมื่อหน้าตัดต้อง รับแรงดึงและแรงดัด พร้อมๆ กันเราจึงไม่ค่อยพบปัญหาเท่าใดนักครับ เพราะ กำลังของหน้าตัดนั้นอาจลดลงไปบ้างเนื่องจากเกิดการรวมกัน […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่านครับ วันนี้แอดมินจะขอมาตอบคำถามเพื่อนวิศวกรออกแบบที่ถามผ่านทางอินบ็อกซ์ในเฟซบุ้คส่วนตัวของแอดมินว่า “ในกรณีที่เราทำการออกแบบคาน คสล เมื่อเหล็กเสริมแน่นจนเกินไปและจะตัดสินใจทำการการรวบเหล็ก (BUNDLED BARS) ในการออกแบบเหล็กเสริมชนิดนี้ เราควรตรวจสอบข้อกำหนดใดบ้าง ?” แอดมินขออนุญาตตอบโดยอิงไปที่เอกสารการสอนโครงสร้าง คสล ที่เขียนโดยท่าน อ ดร มงคล จิรวัชรเดช นะครับ ทั้งนี้ก็เพื่อที่จะให้เพื่อนๆ สามารถที่จะไปสืบค้นเพิ่มเติมในเนื้อหาและรายละเอียดได้ครับ (ดูรูปที่แนบมาในโพสต์นี้ประกอบนะครับ) ในการรวบเหล็ก (BUNDLE BAR) นั้นมีวิธีการในการออกแบบและทำงานดังต่อไปนี้ (1) ห้ามทำการรวบเหล็กเกิน 4 เส้น ต่อ 1 มัดของการรวบเหล็ก (2) เหล็กที่มีขนาดใหญ่ที่สุด ที่เรายอมให้ทำการรวบเหล็กได้ก็คือ เหล็ก DB36mm (หากขนาดของเหล็กเสริมใหญ่กว่านั้นแนะนำว่าควรต้องเพิ่มขนาดของโครงสร้างให้ใหญ่ขึ้นจะดีกว่า) (3) การหยุดเหล็กที่ทำการรวบนี้จะหยุดที่ตำแหน่งเดียวกันไม่ได้ โดยต้องหยุดเหล็กให้มีระยะห่างกันอย่างน้อย 40 เท่า ของขนาดเส้นผ่าศูนย์กลางของเหล็กเสริม (4) สำหรับระยะการฝัง ให้ทำการคำนวณระยะการฝังของเหล็กเสริมเดี่ยว 1 เส้น จากนั้นให้เพิ่มค่าการฝังไปอีกร้อยละ 20 สำหรับการรวบเหล็กจำนวน 3 เส้น […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่านครับ เนื่องจากมีน้องวิศวกรท่านหนึ่งหลังไมค์ถามแอดมินเกี่ยวกับเรื่อง การออกแบบฐานรากตื้น (SHALLOW FOUNDATION) ว่ามีหลักและวิธีในการออกแบบในะระดับที่ ADVANCE ขึ้นไปจากขั้นตอนปกติทั่วๆ ไปอย่างไรบ้าง แอดมินเห็นว่ามีประโยชน์เลยจะมาขออธิบายให้แก่เพื่อนๆ ได้รับฟังกันในเพจนี้ด้วยนะครับ ก่อนอื่นต้องขอเล่าให้ฟังก่อนนะครับว่าระบบฐานรากในโครงสร้างนั้นมีอยุ่ด้วยกันหลากหลายรูปแบบมาก โดยแต่ละรูปแบบนั้นจะมีทั้งข้อดี และ ข้อด้อย ของตัวเองขึ้นอยู่กับจุดประสงค์ที่ใช้    อย่างไรก็ตามระบบฐานรากที่พบโดยทั่วไปจะจำแนกออกได้เป็น (A) ฐานรากตื้น (SHALLOW FOUNDATIONS) (B) ฐานรากเสาเข็ม (PILE FOUNDATIONS)   โดยที่กำลังการรับน้ำหนักของฐานรากตื้นนั้นจะขึ้นอยู่กับกำลังแบกทานของดินใต้ฐานราก ในขณะที่กำลังรับน้ำหนักของเสาเข็มจะขึ้นอยู่กับกำลังเสียดทานผิวและแรกแบกทานที่ปลายเข็ม โดยในวันนี้แอดมินจะขอทำการอธิบายถึงเฉพาะขั้นตอนในการจำลองกำลังรับน้ำหนักของฐานรากตื้น (SHALLOW FOUNDATIONS) ที่รับน้ำหนักโดยดินโดยตรง โดยใช้แนวความคิด สปริงของดิน (SOIL SPRING) นั่นเองครับ   ลักษณะการเคลื่อนตัวของ ฐาน (Footing) ในฐานรากตื้นภายใต้แรงกระทำใดๆ สามารถแบ่งออกได้เป็น 3 แบบ คือ (1) การเคลื่อนตัวในแนวดิ่ง (VERTICAL DISPLACEMENT)  (2) การเคลื่อนตัวในแนวราบ (HORIZONTAL […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่านครับ เนื่องจากมีคำถามที่ถามมายังแอดมินเข้ามาเยอะมากเกี่ยวกับเรื่องชนิด และ ประเภทของเสาเข็มนะครับ ทำให้แอดมินมีความเห็นว่าเพื่อเป็นการทำความเข้าใจที่ถูกต้องและตรงกันของเพื่อนๆ จึงอยากที่จะขออธิบายโดยแยกประเภทของเสาเข็มดังต่อไปนี้นะครับ (1) ประเภทของเสาเข็มตามประเภทของการรับกำลัง (2) ประเภทของเสาเข็มตามประเภทของวัสดุที่ใช้ทำ (3) ประเภทของเสาเข็มตามประเภทของรูปแบบการก่อสร้าง (รูปที่ 1) โดยในวันนี้จะขอมาทำการอธิบายในหัวข้อที่ (2) การแบ่งประเภทของเสาเข็มตามประเภทของวัสดุที่ใช้ทำนะครับ (A) เสาเข็มไม้ (TIMBER PILE) เป็นเสาเข็มที่หาได้ง่าย มีน้าหนักเบา ราคาถูก สามารถที่จะขนส่งได้สะดวก มีความสามารถในการรับน้าหนักที่ค่อนข้างต่า จึงจำเป็นต้องตอกเสาเข็มเป็นกลุ่มๆ ซึ่งจะส่งผลให้มีฐานรากนั้นขนาดใหญ่ เมื่อเลือกใช้เสาเข็มประเภทนี้เราควรทำการตอกให้ต่ากว่าระดับน้าใต้ดิน ทั้งนี้เพื่อป้องกันการผุกร่อนจากปลวก และ เห็ดรา ปัจจุบันนิยมใช้เสาเข็มไม้ที่ทำจากไม้สน และ ไม้ยูคาลิปตัส และ ตามท้องตลาดจะทำการระบุขนาดของเส้นผ่าศูนย์กลางของเสาเข็มเป็นนิ้ว และ ความยาวเป็นเมตร ดูรูปที่ (1) ประกอบ          (รูปที่ 2) (รูปที่ 3) (B) เสาเข็มคอนกรีตเสริมเหล็ก (REINFORCED CONCRETE […]

สวัสดีครับเพื่อนๆ ที่รักทุกๆ ท่าน   เพื่อนๆ ทราบหรือไม่ครับว่าการกำหนดขนาดและทิศทางของด้านกว้างและด้านแคบของ COLUMN นั้นจะมีความสำคัญอย่างยิ่งต่อการรับกำลังของ BEAM และ SUPPORT ในโครงต้านทานโมเมนต์ดัด (MOMENT FRAME) โดยที่การแปรเปลี่ยนของขนาดของเสานี้จส่งผลต่อแรงภายในที่แตกต่างกันมากก็ต่อเมื่อเราทำการกำหนดให้ BOUNDARY CONDITIONS ของ SUPPORT นั้นมีความแข็งแรงมากๆ (RIGID) หรือกึ่งแข็ง (SEMI-RIGID) เช่น FIXED SUPPORT เป็นต้น จากการที่เรากำหนดให้ขนาดของโครงสร้างนั้นมีค่าที่แตกต่างกันนั้นจะส่งผลโดยตรงต่อค่าความแข็งแกร่งของโครง FRAME (STIFFNESS)   ดังนั้นในการเลือกขนาดที่เหมาะสมจึงถือเป็นสิ่งหนึ่งที่วิศวกรโครงสร้างควรคำนึงถึงอยู่เสมอครับ วันนี้ผมจึงอยากจะขอยก ตย โครงสร้างที่แสดงอยู่ในรูปที่ (1) ให้ดูกันนะครับ ผมทำการสร้างแบบจำลองทางคณิตศาสตร์ของโครงสร้างเสาและคานขึ้นมา 2 ชุด โดยที่ทั้ง 2 ชุดนี้มีคุณสมบัติของขนาด วัสดุ ขนาดของคาน ขนาดของแรงที่รับเท่าๆ กันเลย จะแตกต่างกันก็เฉพาะขนาดของเสาแต่เพียงอย่างเดียวเท่านั้น ทั้งนี้ก็เพื่อที่จะพิสูจน์ให้เห็นว่าเมื่อเรากำหนดให้ขนาดของเสามีขนาดที่เล็กกว่า จะทำให้ STIFFNESS ของโครงสร้าง FRAME นั้นมีค่าที่น้อยกว่าโครงสร้าง FRAME ที่ใช้เสาที่มีขนาดใหญ่กว่า […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่านครับ  วันนี้แอดมินจะนำเรื่องข้อดี ข้อเสีย และ ประสิทธิภาพในการใช้งานระหว่างผนังก่อด้วย อิฐมอญ เปรียบเทียบกันกับ อิฐมวลเบา และ อิฐประเภทอื่นๆ มาฝากเพื่อนทุกๆ ท่านนะครับ เรามาเริ่มดูรายละเอียดของผนังก่อกันเลยนะครับ     ผนังก่ออิฐฉาบปูน เป็นผนังชนิดที่มีความแข็งแรง เนื่องจากน้ำหนักของตัวเองมีค่ามาก จึงต้องการโครงสร้างมารองรับ เช่น คาน พื้นหล่อในที่ เป็นต้น ส่วนผนังที่ก่อที่ก่อด้วยอิฐบล็อกนั้น มักจะใช้ทำเป็นรั้วเสียส่วนมาก ส่วนผนังที่ใช้ทำผนังภายนอกและภายในนั้น มักจะนิยมใช้เป็น อิฐมอญ และ อิฐมวลเบา   สำหรับข้อแตกต่างในการใช้งานเปรียบเทียบกันระหว่าง อิฐมวลเบา และ อิฐมอญ เราพอที่จะสามารถจำแนกออกได้ดังในรูปที่แนบมานี้เลยครับ ผนังก่อด้วย อิฐมอญ ใช้จำนวนก้อนในการก่อประมาณ 120-140 ก้อนต่อการก่อผนัง 1 ตารางเมตร ผนังก่อด้วย อิฐมวลเบา ใช้จำนวนก้อนในการก่อผนัง 8.33 ก้อน ต่อ 1 ตารางเมตร เพราะขนาดของก้อนจะใหญ่กว่า และ เมื่อใช้จำนวนก้อนที่น้อยกว่าก็จะทำให้การทำงานนั้นทำได้เร็วกว่า […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน   วันนี้ผมจะมาตอบคำถามน้องวิศวกรท่านหนึ่งที่ได้สอบถามผมมาเกี่ยวกับเรื่องกรณีที่ในการก่อสร้างอาคารนั้นทำงานฐานรากของอาคารโดยอาศัยเป็นระบบเสาเข็ม และ มีปัญหาว่าหากเสาเข็มที่ใช้นั้นมีความยาวมากๆ และ ที่หน้างานมีปัญหาเรื่องถนนที่เข้ามายังโครงการก่อสร้างนั้นมีขนาดไม่กว้างใหญ่มากนักนะครับ วันนี้เราจะมาดูคำตอบกันนะครับ      กรณีที่ระบบการก่อสร้างนั้นเป็นเสาเข็มที่ค่อนข้างมีความยาวมากๆ และ ยังมีปัญหาเรื่องถนนที่เข้ามายังโครงการก่อสร้างนั้นมีขนาดไม่กว้างใหญ่มากนักเราอาจเลือกประเภทของเสาเข็มออกได้เป็น 2 ระบบด้วยกัน คือ (1) ระบบเสาเข็มหล่อในที่ เช่น เสาเข็มเจาะ เป็นต้น  (2) ระบบเสาเข็มสำเร็จรูป เช่น เสาเข็ม คอร ทั่วๆ ไป เสาเข็มสปันทั่วๆ ไป เสาเข็มสปันไมโครไพล์ เป็นต้น  หากเรามีปัญหาดังกล่าวและเราเลือกใช้เสาเข็มเป็นระบบที่ (1) นั้น เรามักจะไม่ค่อยพบปัญหาใดๆ นะครับ เพราะ การทำเสาเข็มด้วยระบบนี้เราจะนำอุปกรณ์ในการหล่อเสาเข็มเข้ามาทำการหล่อตัวเสาเข็มที่หน้างาน โดยที่อุปกรณ์เหล่านี้มักจะมีขนาดไม่ใหญ่โตอะไรมากมายนักนะครับ ก็เอาเป็นว่าจะจบปัญหานี้ไปนะครับ ก็จะเหลือแต่ระบบที่ (2) ซึ่งหากเราเลือกเป็น เสาเข็มสปันไมโครไพล์ ซึ่งเสาเข็มแบบนี้จะมีจุดเด่นตรงที่จะมี ขนาด และ ความยาว ที่ค่อนข้างเล็กนะครับ ดังนั้นในการลำเลียงทั้งตัวปั้นจั่น และ ตัวเสาเข็ม เข้ามาที่หน้างานไม่มีปัญหาใดๆ มากนักนะครับ เอาละครับก็จะเหลือแต่ […]

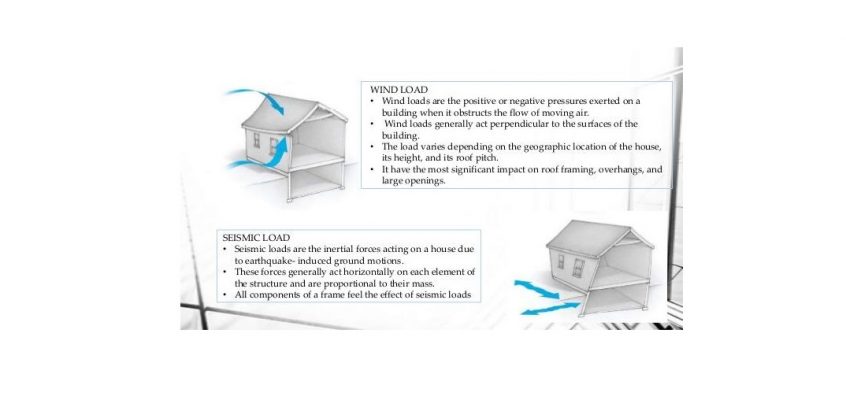

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน   วันนี้เนื้อหาที่ผมตั้งใจที่จะนำมาแชร์กับเพื่อนๆ คือ การพิจารณาแรงสำหรับทำการออกแบบงานวิศวกรรมโครงสร้างอาคารสูง (HIGH-RISE หรือว่า TALL BUILDINGS) นะครับ ในการที่เราจะทำการออกแบบอาคารสูงได้นั้น พื้นฐานหนึ่งที่เราต้องถือว่ามีความสำคัญมากประการหนึ่งที่ผู้ออกแบบจำเป็นที่จะต้องมีความรู้และความเข้าใจ คือ การวิเคราะห์แรงกระทำทางด้านข้าง (LATERAL LOAD) ที่กระทำกับตัวโครงสร้างอาคารนะครับ โดยที่จริงๆ แล้วแรงกระทำทางด้านข้างที่กระทำกับอาคารทั้งหมดนั้นล้วนแล้วแต่เกิดจากแรงพลศาสตร์ (DYNAMIC LOAD) เพราะหากพิจารณาแล้วจะพบว่าแรงกระทำทางด้านข้างทุกๆ ประเภทของแรงนั้นมีการเคลื่อนที่แทบทั้งสิ้น แต่ ด้วยลักษณะของแรงกระทำ ลักษณะของการเสียรูปของอาคาร รวมไปถึงคุณสมบัติบางประการของตัวอาคาร ในบางครั้งเพื่อความสะดวกในการวิเคราะห์โครงสร้างของวิศวกรผู้ออกแบบเราก็อาจที่จะพิจารณาให้บางกรณีของการออกแบบนั้นใช้วิธีในการวิเคราะห์โครงสร้างโดยวิธีทางสถิตยศาสตร์ (STATIC METHOD) ได้นะครับ แต่ เนื่องด้วยเหตุผลบางประการตามที่ผมได้กล่าวถึงไปแล้วข้างต้น ในการวิเคราะห์โครงสร้างบางประเภทเราก็อาจจะมีความจำเป็นที่จะต้องอาศัยวิธีทางพลศาสตร์ (DYNAMIC METHOD) อย่างหลีกเลี่ยงไมได้นะครับ    โดยที่เราสามารถที่จะจำแนกประเภทของแรงกระทำทางด้านข้างออกได้เป็น 2 ประเภทใหญ่ๆ คือ (1) แรงกระทำจากลม (WIND LOAD) ลักษณะของแรงกระทำเนื่องจากแรงลมนั้นมักจะมีรูปแบบที่แรงนั้นกระทำกับตัวโครงสร้างแบบไม่ต่อเนื่อง โดยการเสียรูปของโครงสร้างมักที่จะเกิดในลักษณะแบบทิศทางเดียว (ONE WAY MOVEMENT) ตลอดช่วงระยะเวลาที่เกิดแรงกระทำ ดังนั้นในการออกแบบเราอาจจะสามารถตั้งสมมติฐานว่าแรงกระทำนั้นเป็นแรงแบบสถิตย์ (STATIC LOAD) ได้นะครับ […]

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน  วันนี้ผมจะมาอธิบายแก่เพื่อนๆ รวมถึงรุ่นน้องท่านหนึ่งที่กำลังจะทำงานวิจัยในระดับ ป ตรี ส่งทางภาควิชาเพื่อที่จะจบและสำเร็จการศึกษา เพราะ น้องเค้าตั้งใจอยากที่จะทำทางด้าน งานกำแพงกันดินชนิดที่มีการรับแรงกระทำโดยเสาเข็ม   จากที่ผมได้คุยกันกับน้องท่านนี้ไปเมื่อหลายวันก่อนที่น้องปรึกษาพี่เรื่องการออกแบบระบบกำแพงกันดินโดยใช้วิธีการตอกเสาเข็ม และ ทำการสอดแผ่นสำเร็จรูปเพื่อที่จะทำหน้าที่ถ่ายแรงกระทำทางด้านข้างจากมวลดิน รวมไปถึง นน SURCHARGE ต่างๆ ให้เข้าไปที่ตัวของโครงสร้างเสาเข็ม   ซึ่งผมได้อธิบายกับน้องท่านนี้ไปว่าสำหรับกรณีการรับ นน ของเสาเข็มแบบนี้จะเป็นการรับแรงกระทำทางด้านข้าง จะมิใช่การรับรับแรงกระทำตามแนวแกนเหมือนที่น้องเคยเรียนมาในวิชา RC DESIGN นะครับ ผมจึงอยากที่จะทำการอธิบายแก่น้องโดยอาศัยรูปภาพสักเล็กน้อยเพื่อเป็นการอธิบายถึงหลักการในการถ่าย นน ของกำแพงกันดินชนิดนี้ คิดว่าน่าจะมีประโยชน์ต่อน้องท่านนี้ และ เพื่อนๆ ท่านอื่นๆ ที่สนใจด้วยนะครับ ในรูปจะเห็นว่ากำแพงกันดินชนิดนี้จะประกอบด้วยโครงสร้าง 2 ส่วนหลักๆ คือ (1) แผ่นกันดิน (2) เสาเข็มรับแรงทางด้านข้าง แผ่นกันดินในที่นี้จะทำหน้าที่รับแรง LATERAL LOAD ในลักษณะที่เป็น UN-UNIFORM DISTRIBUTED LOAD เพราะ แรงดันของ ดิน และ นน อื่นๆ ที่กระทำบนแผ่นกันดินนี้จะเป็น […]
