621 การทำฐานราก F5 ฐานรากกลุ่มที่รับเสาเข็ม 5 ต้น
ฐานราก F5 (Pile Cap for 5 Piles) คือฐานรากกลุ่มที่ใช้เสาเข็มจำนวน 5 ต้นในการรองรับน้ำหนักจากเสาอาคารต้นเดียว มักใช้ในจุดที่โครงสร้างต้องรับน้ำหนักบรรทุกมหาศาลหรือในกรณีที่การใช้เสาเข็มจำนวนน้อยกว่านี้ไม่สามารถรับน้ำหนักได้อย่างปลอดภัย เมื่อนำมาใช้งานร่วมกับ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) จะช่วยเพิ่มประสิทธิภาพทั้งในด้านความเร็วและการควบคุมคุณภาพ
- รูปแบบการจัดวางเสาเข็ม (Pile Arrangement)

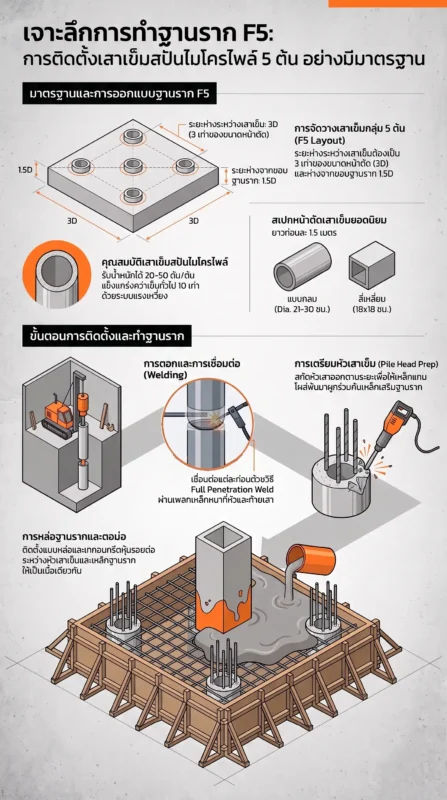

สำหรับการจัดวางเสาเข็ม 5 ต้น (F5) รูปแบบที่เป็นมาตรฐานสากลและประหยัดพื้นที่ฐานรากที่สุดคือ การจัดวางทรงเพชรหรือกากบาท โดยมีเสาเข็ม 1 ต้นอยู่ตรงกลางฐานราก (ใต้แนวเสาตอม่อพอดี) และอีก 4 ต้นล้อมรอบอยู่ที่มุมทั้งสี่ในลักษณะสี่เหลี่ยมจัตุรัสเอียง 45 องศา หรือจัดเป็นสี่เหลี่ยมจัตุรัสที่มีเสาเข็มตรงกลาง
- ระยะห่างระหว่างเสาเข็ม: ตามมาตรฐานวิศวกรรม ระยะห่างระหว่างศูนย์กลางเสาเข็มแต่ละต้นต้องไม่น้อยกว่า 3 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม (3D) เพื่อป้องกันปัญหาการรบกวนกันของชั้นดิน (Group Effect) ซึ่งอาจทำให้กำลังรับน้ำหนักของกลุ่มเสาเข็มลดลง
- ระยะห่างจากขอบฐานราก: ระยะจากขอบเสาเข็มต้นริมสุดถึงขอบคอนกรีตฐานรากควรมีอย่างน้อยครึ่งหนึ่งของขนาดเสาเข็ม เพื่อให้มีเนื้อคอนกรีตหุ้มเพียงพอตามกฎหมาย
- การออกแบบและมิติของฐานคอนกรีต (Pile Cap)
- ความหนาของฐานราก: กฎกระทรวงปี 2566 กำหนดว่าฐานรากเสาเข็มต้องหนาไม่น้อยกว่า 35 เซนติเมตร (สำหรับเสาเข็มรับแรงแบกทานปลาย) เพื่อให้มีความแข็งแรงเพียงพอที่จะกระจายน้ำหนักลงสู่เสาเข็มทั้ง 5 ต้นอย่างสมดุล
- ระยะหุ้มเสาเข็ม (Concrete Covering): สำหรับฐานรากกลุ่ม (F5) หัวเสาเข็มต้องฝังลึกเข้าไปในคอนกรีตฐานรากอย่างน้อย 7.5 เซนติเมตร และมีระยะหุ้มคอนกรีตโดยรอบเหล็กเสริมไม่น้อยกว่า 7.5 เซนติเมตร เพื่อป้องกันความชื้นและสนิม
- การเสริมเหล็กตะกร้อ (Reinforcement)
ในฐานราก F5 วิศวกรจะออกแบบเหล็กเสริมหลักในลักษณะ “ตะกร้อ” เพื่อต้านทานแรงดึงที่เกิดขึ้นใต้ฐานราก
- รูปแบบตะกร้อ: ควรใช้รูปแบบ ตะกร้อคว่ำ (ครอบหัวเสาเข็ม) ซึ่งเป็นวิธีที่ปลอดภัยที่สุด โดยสกัดหัวเสาเข็มให้เหล็กเส้นยืนโผล่พ้นขึ้นมา แล้วผูกประสานเข้ากับตะแกรงเหล็กฐานราก วิธีนี้ช่วยล็อกหัวเสาเข็มทั้งหมดให้ยึดติดกับฐานรากเป็นเนื้อเดียวกันอย่างสมบูรณ์
- เหล็กเสริมพิเศษ: เนื่องจากเสาเข็มมีถึง 5 ต้น การเสริมเหล็กปลอกรัดรอบตะกร้อหรือเสริมเหล็กทแยงมุมจะช่วยเพิ่มความเหนียวและความสามารถในการกระจายแรงเฉือนได้ดียิ่งขึ้น
- ข้อพิจารณาเมื่อใช้เสาเข็มสปันไมโครไพล์ (Spun Micro Pile)
เสาเข็มสปันไมโครไพล์ (มาตรฐาน มอก. 397-2562) มีจุดเด่นที่เนื้อคอนกรีตมีความหนาแน่นสูงจากการปั่นเหวี่ยง ทำให้เหมาะมากสำหรับฐานราก F5 ในพื้นที่จำกัด
- การรับน้ำหนัก: หากใช้เสาเข็มสปันไมโครไพล์ Dia. 25-30 ซม. ซึ่งรับน้ำหนักปลอดภัยได้ 35-50 ตันต่อต้น ฐานราก F5 จะสามารถรับน้ำหนักปลอดภัยรวมได้ถึง 175-250 ตันต่อฐาน (ทั้งนี้ต้องคำนวณประสิทธิภาพกลุ่มตามสภาพดินจริง)
- การเชื่อมต่อ: การต่อเสาเข็มต้องเชื่อมรอบเพลทเหล็กหัวต่อให้สมบูรณ์ (Full Penetration Weld) เพื่อให้เสาเข็มที่ยาวต่อกันทำหน้าที่รับน้ำหนักได้อย่างมั่นคงจนถึงชั้นดินดาน
- แรงสั่นสะเทือน: การตอก 5 ต้นในจุดเดียวอาจทำให้ดินเกิดความดันสะสม เสาเข็มสปันที่มีรูกลวงตรงกลางจะช่วยลดแรงดันดินและแรงสั่นสะเทือนที่อาจกระทบต่ออาคารข้างเคียงได้ดีกว่าเสาเข็มทั่วไป
- การตรวจสอบความสมบูรณ์
เมื่อทำการตอกเสาเข็มทั้ง 5 ต้นจนถึงชั้นดินดานแล้ว วิศวกรจะตรวจสอบค่า Blow Count (Last 10 Blows) ในเสาเข็มทุกต้นเพื่อยืนยันว่าถึงระดับความลึกที่ต้องการและสามารถรับน้ำหนักได้จริงตามรายการคำนวณ
สรุปการทำฐานราก F5
การทำฐานราก F5 อย่างละเอียดคือการบริหารจัดการเสาเข็ม 5 ต้นให้ทำงานประสานกันเป็นหนึ่งเดียว โดยมีหัวใจสำคัญอยู่ที่ การรักษาระยะห่าง 3D เพื่อประสิทธิภาพสูงสุดในการรับแรง การเลือกใช้ เสาเข็มสปันไมโครไพล์ ช่วยให้การทำฐานรากหนักในที่แคบเป็นไปได้จริง รับน้ำหนักได้สูงทันทีหลังตอก และหน้างานสะอาด การเสริมเหล็กแบบ ตะกร้อคว่ำครอบหัวเสาเข็ม ร่วมกับระยะหุ้มคอนกรีตที่ถูกต้องตามมาตรฐานกฎหมายใหม่ จะช่วยให้ฐานรากมีความมั่นคงสูงสุด ป้องกันปัญหาบ้านทรุดเอียงหรือหัวเข็มเจาะทะลุฐานรากในระยะยาว
