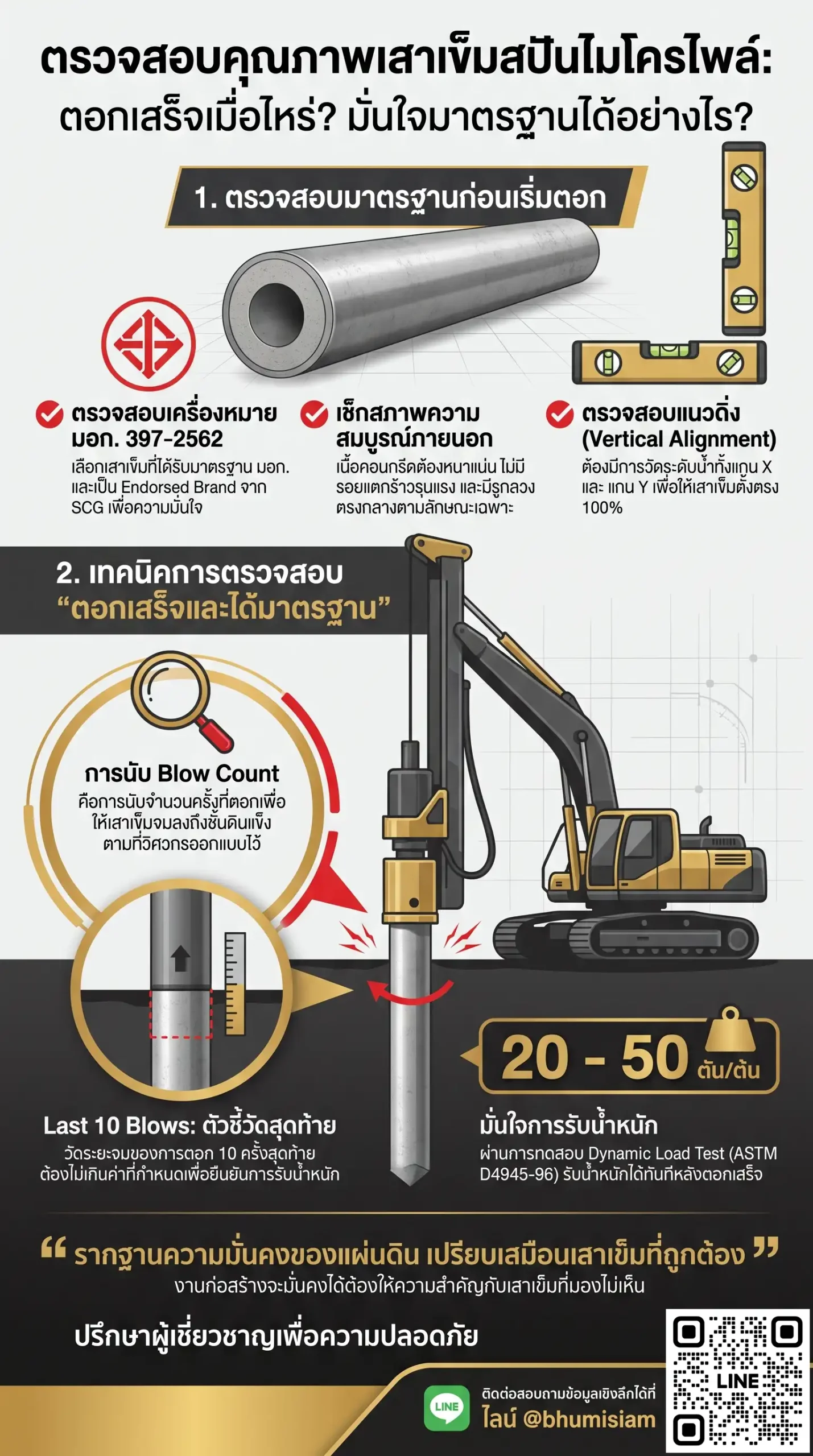

1793 เสาเข็มสปันไมโครไพล์ จะรู้ได้อย่างไรว่าตอกเสร็จแล้ว และได้มาตรฐาน?
ในการตอกเสาเข็มสปันไมโครไพล์ (Spun Micropile) ให้มีความมั่นใจสูงสุดว่ากระบวนการตอกเสร็จสิ้นสมบูรณ์และได้มาตรฐานทางวิศวกรรมจริง ๆ นั้น จะไม่สามารถพิจารณาเพียงแค่ระดับความลึกเป็นเมตร หรือดูเพียงว่าเสาเข็มจมมิดลงไปในดินเท่านั้น แต่จะต้องอาศัยการตรวจสอบผ่านกระบวนการทางวิศวกรรมอย่างเป็นระบบ โดยมีหลักเกณฑ์และวิธีการตรวจสอบที่สำคัญดังนี้ครับ:
1. การพิจารณาผ่าน “Blow Count” และ “Last 10 Blows”
นี่คือหัวใจสำคัญที่สุดในการตรวจสอบกำลังการรับน้ำหนักของเสาเข็มในขณะตอกในสนาม:
- Blow Count (จำนวนครั้งในการตอก): คือการนับจำนวนครั้งที่ลูกตุ้มตอกเสาเข็มลงไปในช่วงระยะความลึกที่กำหนด (โดยทั่วไปจะเช็คในช่วงระยะ 1.5 เมตรสุดท้ายของการตอก) เพื่อตรวจสอบว่าเสาเข็มจมตัวลงไปตามเกณฑ์คำนวณทางวิศวกรรมหรือไม่
- กรณีดินแน่นน้อยกว่าปกติ: หากจำนวนครั้งในการตอกน้อยเกินไป (เสาเข็มจมตัวลงดินได้ง่ายมาก) แสดงว่าความแน่นของชั้นดินในระดับนั้นยังไม่เพียงพอที่จะรับน้ำหนักปลอดภัยของอาคารได้ วิศวกรจะกำหนดให้มีการต่อเสาเข็มและตอกเพิ่มลงไปอีก.
- กรณีชั้นดินแข็งมาก: หากจำนวนครั้งในการตอกสูงมากตามเกณฑ์แล้ว แม้เสาเข็มท่อนนั้นจะยังจมไม่มิดดิน ก็แสดงว่าเสาเข็มได้ตั้งอยู่บนชั้นดินที่แข็งแรงเพียงพอที่จะรับน้ำหนักได้แล้ว ไม่ควรฝืนตอกต่อเพราะอาจทำให้หัวเสาเข็มแตกหักหรือเสียหายได้.
- Last 10 Blows (การตอก 10 ครั้งสุดท้าย): เป็นเกณฑ์ชี้วัดสุดท้ายที่วิศวกรใช้ในการตัดสินใจสั่งหยุดตอก โดยผู้ควบคุมงานจะทำการวัดระยะทรุดตัว (Set) หรือการจมตัวของเสาเข็มจากการตอก 10 ครั้งสุดท้าย แล้วนำมาเปรียบเทียบกับรายการคำนวณทางวิศวกรรม.
- หลักเกณฑ์การวัด: ระยะทรุดตัวจากการตอก 10 ครั้งสุดท้ายจะต้องน้อยกว่าหรือเท่ากับระยะทรุดตัวปลอดภัยที่วิศวกรคำนวณไว้ (เช่น ตอก 10 ครั้งสุดท้ายแล้วเสาเข็มทรุดรวมกันไม่เกิน 5.5 เซนติเมตร หรือเฉลี่ยการจมตัวไม่เกินเกณฑ์กำหนด) ซึ่งเป็นสิ่งที่ยืนยันว่าปลายเสาเข็มได้ชนและตั้งอยู่บนชั้นดินดานหรือชั้นดินแข็งจริง ๆ อย่างมั่นคง.
- วิธีการตรวจวัดที่ได้มาตรฐาน: มักจะใช้การติดตั้งกระดาษบันทึกที่ตัวเสาเข็ม และวางดินสอเคาะสเปกไว้บนเฟรมอ้างอิงที่แยกอิสระจากตัวปั้นจั่น เพื่อลากเส้นกราฟแสดงรอยบันทึกระยะทรุดตัวและการสปริงตัวของเสาเข็มขณะที่ลูกตุ้มตกลงมากระแทก.
2. การตรวจสอบมาตรฐานหน้างานและระบบคุณภาพอื่น ๆ
นอกเหนือจาก Blow Count แล้ว เสาเข็มสปันไมโครไพล์ที่มีคุณภาพต้องผ่านเกณฑ์ตรวจสอบอื่น ๆ ร่วมด้วย:
- การตรวจสอบมาตรฐานเนื้อเสาเข็ม (มอก.): ก่อนเริ่มงานต้องตรวจสอบรอยร้าวภายนอก และต้องปรากฏเครื่องหมายมาตรฐาน มอก. 397-2562 บนเนื้อเสาเข็มอย่างชัดเจน โดยเสาเข็มสปันไมโครไพล์ภูมิสยามใช้กำลังอัดคอนกรีตไม่น้อยกว่า 350 Cylinder (400 Cube) ที่ควบคุมสัดส่วนผสมด้วยระบบคอมพิวเตอร์.
- การตรวจสอบระยะดิ่งและตำแหน่ง: ต้องวัดแนวแกนดิ่ง (Alignment) ทั้งก่อนและระหว่างการตอกอย่างใกล้ชิด เพื่อป้องกันปัญหาเสาเข็มเยื้องศูนย์ ซึ่งจะส่งผลให้ฐานรากรับน้ำหนักไม่สมดุล.
- การตรวจสอบคุณภาพรอยเชื่อมรอยต่อ: เสาเข็มสปันไมโครไพล์จะยาวท่อนละ 1.5 เมตร ดังนั้นรอยต่อระหว่างท่อนต้องเชื่อมต่อด้วยเพลทเหล็กและใช้วิธีการเชื่อมไฟฟ้าแบบรอบวง (Full Weld) เต็มรอบแนวสัมผัสของเพลทอย่างสม่ำเสมอ ผิวรอยเชื่อมต้องเรียบ ไม่มีรอยแหว่งเว้า (Undercut) หรือรอยแตกแยก เพื่อให้ความแข็งแรงของรอยต่อเทียบเท่ากับเนื้อเหล็กจริง.
- สมุดบันทึกรายการตอก (Blow Count Report): หลังตอกเสร็จสิ้นทุกต้น จะต้องจัดทำเอกสารบันทึกรายละเอียดจำนวนการตอกและค่า Last 10 Blows เพื่อส่งมอบให้วิศวกรโครงสร้างตรวจสอบและเซ็นรับรองแบบแปลนฐานราก.
3. การทดสอบขั้นสูงหลังการติดตั้ง (เพื่อคุณภาพระดับสูงสุด)
สำหรับโครงการก่อสร้างที่ต้องการการันตีคุณภาพและความปลอดภัยขั้นสูงสุด สามารถเลือกทำการทดสอบทางวิศวกรรมเพิ่มเติมได้ดังนี้:
- Dynamic Load Test (การทดสอบกำลังรับน้ำหนักทางพลศาสตร์): เป็นการทดสอบแรงต้านทานและการรับน้ำหนักปลอดภัยจริงของเสาเข็มในสนามตามมาตรฐาน ASTM D4945-96 เพื่อให้มั่นใจว่าเสาเข็มแต่ละต้นสามารถรับน้ำหนักตัวบ้านได้ตามพิกัดความปลอดภัยที่ออกแบบไว้.
- Seismic Integrity Test / Low-Strain Integrity Test (การทดสอบความสมบูรณ์ของเสาเข็ม): เป็นการส่งคลื่นความเค้นลงไปในเสาเข็มเพื่อตรวจเช็คว่าตัวคอนกรีตของเสาเข็มที่ฝังอยู่ใต้ดินมีความสมบูรณ์ 100% ไม่มีรอยร้าว รอยหัก หรือเกิดการคอดบวมจากการตอก.
สรุปท้ายบทความ
การจะตรวจสอบว่าเสาเข็มสปันไมโครไพล์ตอกเสร็จสมบูรณ์และได้มาตรฐานหรือไม่ ต้องพิจารณาร่วมกันระหว่างค่า Blow Count และระยะทรุดตัว 10 ครั้งสุดท้าย (Last 10 Blows) ที่มีค่าเฉลี่ยสอดคล้องตรงตามรายการคำนวณทางวิศวกรรม ประกอบกับการควบคุมคุณภาพระหว่างก่อสร้างอย่างเป็นระบบ ทั้งการตรวจสอบเครื่องหมาย มอก. 397-2562, การตั้งระยะดิ่งที่เที่ยงตรง และการเชื่อมไฟฟ้า Full Weld รอบวงต่อเชื่อมหัวเสาเข็มอย่างประณีต เพื่อให้ฐานรากบ้านของท่านมีความมั่นคง แข็งแรง และปลอดภัยอย่างยั่งยืนในระยะยาว.
สำหรับท่านที่กำลังวางแผนก่อสร้างหรือต้องการคำปรึกษาเชิงวิศวกรรมเกี่ยวกับเสาเข็มสปันไมโครไพล์ มอก. พร้อมรับรายการคำนวณและออกแบบฐานรากฟรีโดยทีมวิศวกรวิชาชีพ สามารถติดต่อสอบถามรายละเอียดเพิ่มเติมได้ที่ ไลน์ @bhumisiam.
