346 สัญลักษณ์ฐานรากในแบบก่อสร้างคืออะไร? (มักใช้อักษรย่อเช่น F1, F2, P1, P2 ขึ้นอยู่กับแบบที่วิศวกรกำหนด)

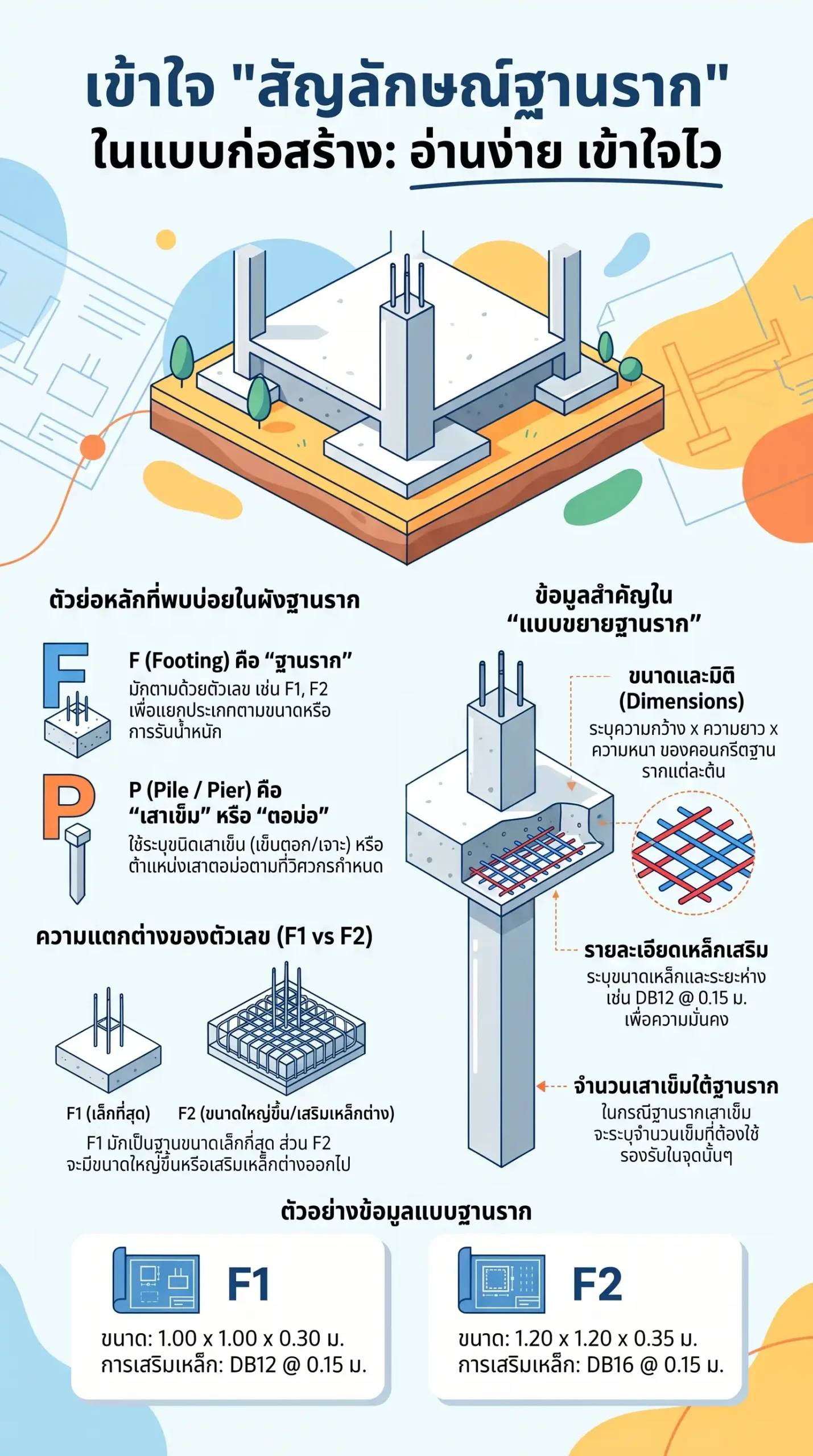

สัญลักษณ์ฐานรากในแบบก่อสร้าง คืออักษรย่อที่วิศวกรโครงสร้างใช้เพื่อระบุประเภท ขนาด และรูปแบบการเสริมเหล็กของฐานรากแต่ละต้น เพื่อให้ช่างและผู้ควบคุมงานสามารถอ่านแบบและนำไปก่อสร้างได้ถูกต้องตามที่คำนวณไว้
ความหมายของตัวย่อที่พบบ่อยมีดังนี้:
- F (Footing): หมายถึง ฐานราก มักตามด้วยตัวเลข เช่น F1, F2
- F1: มักหมายถึงฐานรากชนิดที่ 1 ซึ่งมักจะเป็นฐานรากที่มีขนาดเล็กที่สุด หรือรับน้ำหนักน้อยที่สุดในอาคารนั้น
- F2: หมายถึงฐานรากชนิดที่ 2 ซึ่งอาจมีขนาดใหญ่ขึ้น หรือมีการเสริมเหล็กที่แตกต่างจาก F1
- P (Pile หรือ Pier): อาจหมายถึง เสาเข็ม หรือ เสาตอม่อ ขึ้นอยู่กับข้อกำหนดที่ระบุไว้ในเล่มแบบ
- P1, P2: มักใช้ระบุชนิดของเสาเข็ม (เช่น เข็มตอกเทียบกับเข็มเจาะ) หรือใช้ระบุตำแหน่งของเสาตอม่อ (Pedestal)
ข้อมูลที่วิศวกรจะระบุไว้ใน “รายละเอียดขยายแบบฐานราก” (Detail): เมื่อพบสัญลักษณ์ F1 หรือ F2 ในผังคาน-ฐานราก ผู้ก่อสร้างจะต้องเปิดดูรายละเอียดเพิ่มเติมในหน้าขยายแบบ ซึ่งจะประกอบด้วยข้อมูลสำคัญคือ:
- ขนาดของคอนกรีต: ระบุความกว้าง x ความยาว x ความหนา
- รายละเอียดเหล็กเสริม: ระบุขนาดของเหล็กและระยะห่าง เช่น DB12 @ 0.15 ม.
- จำนวนเสาเข็ม: สำหรับฐานรากชนิดมีเสาเข็ม จะระบุว่าใต้ฐานรากนั้นต้องมีเสาเข็มกี่ต้น
นอกจากสัญลักษณ์ฐานรากแล้ว ในแบบก่อสร้างมักมีสัญลักษณ์อื่นๆ ที่เกี่ยวข้อง เช่น C (Column) สำหรับเสาอาคาร, B (Beam) สำหรับคาน และ S (Slab) สำหรับพื้น การตรวจสอบแบบแปลนพื้นควบคู่ไปกับรูปตัดขยาย (Cross-section) จะช่วยให้เห็นรายละเอียดการเชื่อมต่อระหว่างเสาเข็ม ฐานราก และเสาตอม่อได้ชัดเจนยิ่งขึ้น
