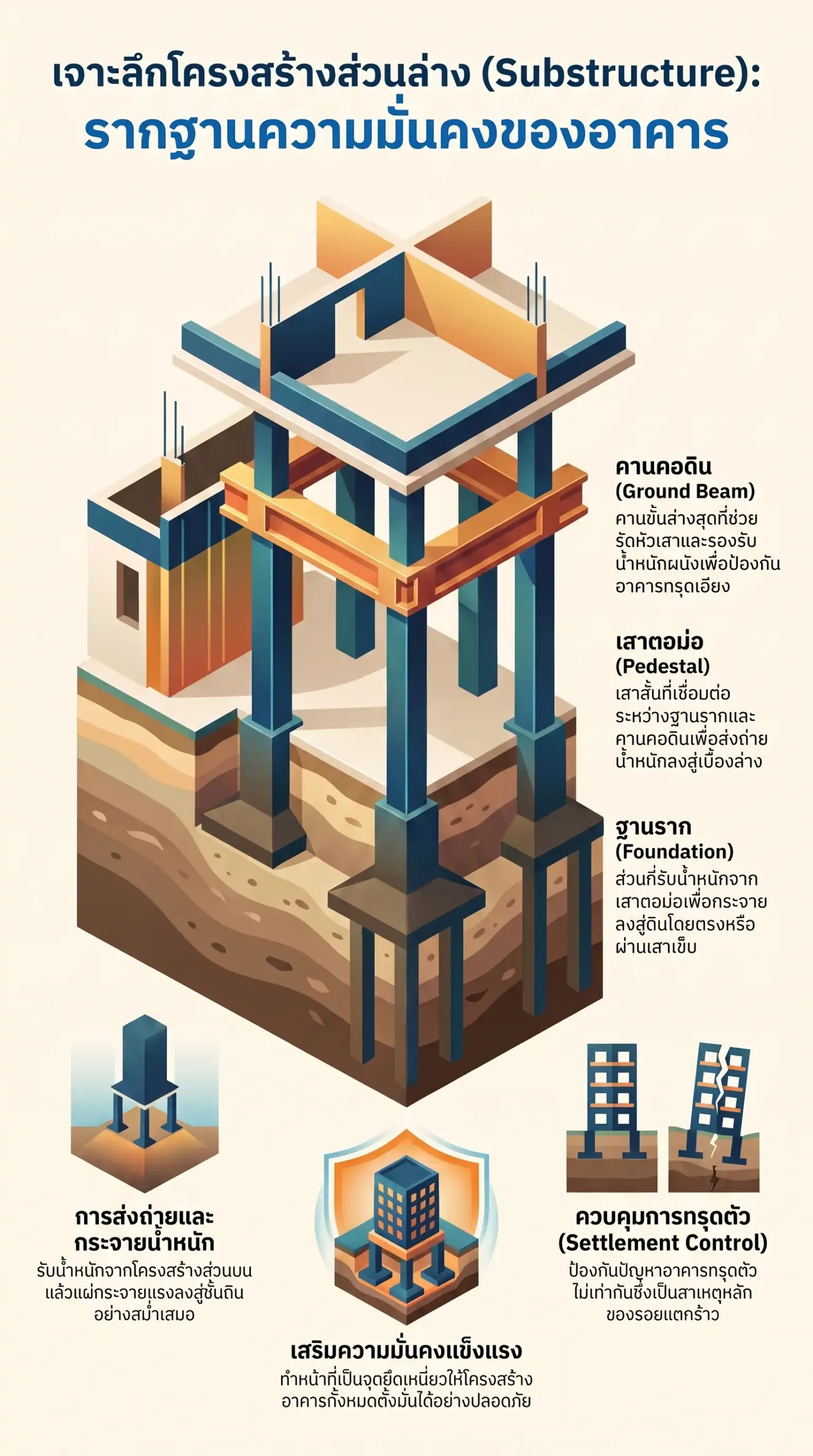

345 โครงสร้างส่วนล่าง (Substructure) ประกอบด้วยอะไรบ้าง? (ฐานราก เสาตอม่อ คานคอดิน)
โครงสร้างส่วนล่าง (Substructure) คือ โครงสร้างทั้งหมดที่อยู่ ใต้ระดับผิวดินลงไป มีหน้าที่รับน้ำหนักจากโครงสร้างส่วนบน แล้วถ่ายลงสู่ชั้นดินอย่างปลอดภัย โดยประกอบด้วย 3 ส่วนหลัก ดังนี้:
- ฐานราก (Foundation): เป็นโครงสร้างส่วนที่อยู่ชั้นล่างสุด ทำหน้าที่รับน้ำหนักจากเสาตอม่อแล้ว กระจายน้ำหนักลงสู่ชั้นดิน ฐานรากแบ่งเป็น 2 ประเภทตามสภาพดิน คือ ฐานรากแผ่ (เหมาะสำหรับดินแข็ง) และ ฐานรากเสาเข็ม (เหมาะสำหรับดินอ่อน เช่น กรุงเทพฯ และปริมณฑล)
- เสาตอม่อ (Pedestal / Short Column): คือเสาคอนกรีตเสริมเหล็กขนาดสั้นที่ฝังอยู่ใต้ดิน ทำหน้าที่เป็น ตัวกลางเชื่อมต่อระหว่างฐานรากและคานคอดิน มีบทบาทสำคัญในการถ่ายเทน้ำหนักจากตัวอาคารชั้นบนลงสู่ฐานรากเพื่อกระจายลงดินหรือเสาเข็มต่อไป โดยทั่วไปมีความสูงประมาณ 50 – 100 เซนติเมตร
- คานคอดิน (Ground Beam / Grade Beam): คือคานชั้นล่างสุดที่วางพาดอยู่บนเสาตอม่อ ทำหน้าที่ รัดหัวเสาให้ยึดติดกัน เพื่อช่วยให้ฐานรากทำงานร่วมกันได้อย่างมั่นคง ลดโอกาสการทรุดตัวเอียงหรือการทรุดตัวที่ไม่เท่ากัน (Differential Settlement) ของอาคาร และยังทำหน้าที่เป็นฐานสำหรับรองรับการก่อผนังและพื้นชั้นล่าง
องค์ประกอบทั้ง 3 ส่วนนี้ต้องได้รับการออกแบบและคำนวณโดยวิศวกรให้มีความมั่นคงแข็งแรงและเหมาะสมกับสภาพดินในพื้นที่ก่อสร้าง เพื่อให้เป็น “หัวใจหลัก” ของความมั่นคงปลอดภัยของอาคารทั้งหลัง
