1209 Pile cap กับ Footing ต่างกันอย่างไร? ออกแบบอย่างไร?
ในงานวิศวกรรมฐานราก คำว่า Pile Cap และ Footing มักถูกเรียกสลับกันบ่อยครั้ง แต่มีความแตกต่างที่ชัดเจนในเชิงหน้าที่และลักษณะการใช้งาน โดยเฉพาะเมื่อนำมาใช้ร่วมกับนวัตกรรมอย่าง เสาเข็มสปันไมโครไพล์ ดังนี้ครับ

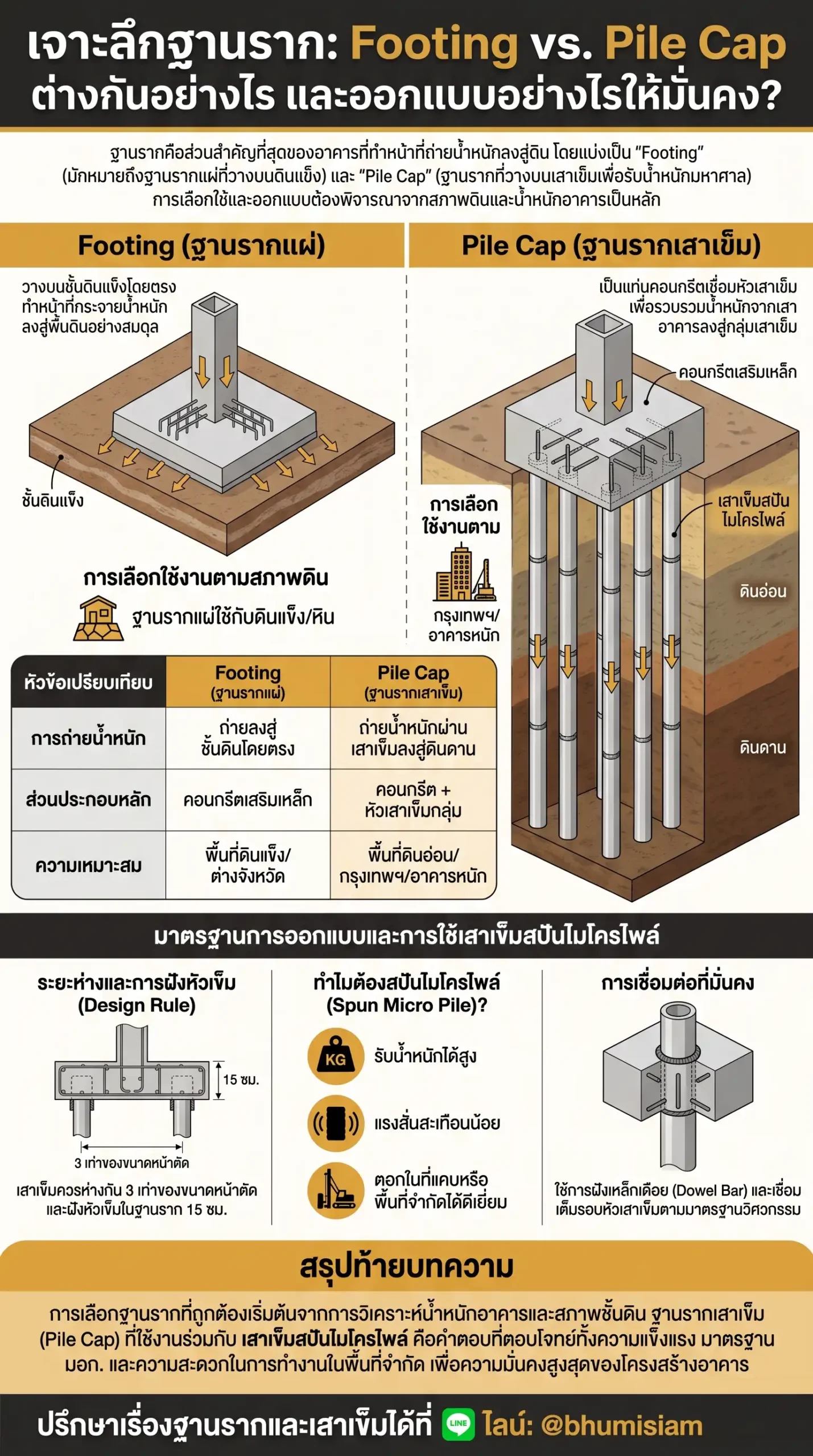

ความแตกต่างระหว่าง Pile Cap และ Footing
- ฐานราก หรือ ฟุตติ้ง (Footing): เป็นคำรวมที่ใช้เรียกโครงสร้างคอนกรีตเสริมเหล็กส่วนที่อยู่ใต้ดิน ทำหน้าที่รับน้ำหนักจากเสาอาคารและกระจายน้ำหนักลงสู่พื้นดินหรือเสาเข็ม โดยฟุตติ้งมี 2 ประเภทหลักคือ ฐานรากแผ่ (Spread Footing) ซึ่งวางบนดินโดยตรง และ ฐานรากเสาเข็ม (Pile Footing)
- ฐานรากเสาเข็ม หรือ ไพล์แคป (Pile Cap): คือฟุตติ้งประเภทหนึ่งที่วางอยู่บนหัวเสาเข็ม หน้าที่หลักคือเป็นตัวกลางรับน้ำหนักมหาศาลจากเสาตอม่อ แล้วกระจายน้ำหนักนั้นลงสู่กลุ่มเสาเข็มอย่างสม่ำเสมอและสมดุล เพื่อป้องกันเสาเข็มต้นใดต้นหนึ่งรับภาระหนักเกินไปจนเกิดอาคารทรุดเอียง
หลักการออกแบบฐานรากเสาเข็ม (Pile Cap)
การออกแบบต้องคำนึงถึงความมั่นคงแข็งแรงตามมาตรฐานวิศวกรรม (วสท.) และกฎหมายควบคุมอาคาร ดังนี้:
- การคำนวณน้ำหนัก: ต้องรวมน้ำหนักบรรทุกคงที่ (DL) และน้ำหนักบรรทุกจร (LL) จากเสา รวมถึงน้ำหนักตัวฐานรากเองและดินถมเหนือฐานราก เพื่อให้มั่นใจว่าน้ำหนักรวมไม่เกินกำลังรับน้ำหนักปลอดภัยของเสาเข็มที่ออกแบบไว้
- ระยะห่างและการจัดวาง: สำหรับเสาเข็มกลุ่ม (2 ต้นขึ้นไป) ระยะห่างระหว่างศูนย์กลางเสาเข็มควรอยู่ที่ประมาณ 3 เท่าของขนาดหน้าตัดเสาเข็ม (3D) เพื่อลดแรงภายในและจำกัดขนาดฐานรากให้เหมาะสม
- ความหนาและระยะหุ้ม: ฐานรากต้องมีความหนาเพียงพอเพื่อป้องกันแรงเฉือนทะลุ (Punching Shear) โดยทั่วไปความหนา (H) มักไม่น้อยกว่า 2 เท่าของขนาดหน้าตัดเสาเข็ม และต้องมีระยะหุ้มคอนกรีต (Covering) อย่างน้อย 5-7.5 เซนติเมตร เพื่อป้องกันสนิมในเหล็กเสริม
- การเสริมเหล็ก: เนื่องจากฐานรากจะได้รับแรงปฏิกิริยาจากเสาเข็มทำให้เกิดการแอ่นตัวขึ้น จึงต้องเสริมเหล็กตะแกรงด้านล่างเป็นหลัก (เหล็กตัวยูหรือตะกร้อ) เพื่อรับแรงดึงที่เกิดขึ้น
การใช้ร่วมกับเสาเข็มสปันไมโครไพล์
เมื่อใช้เสาเข็มสปันไมโครไพล์ (มาตรฐาน มอก. 397-2562) ในงานต่อเติมหรือก่อสร้างใหม่ มีข้อกำหนดเฉพาะคือ:
- การเชื่อมต่อหัวเข็ม: เมื่อตอกเสาเข็มได้ค่า Last 10 Blow Count ตามกำหนดแล้ว จะต้องสกัดหัวเข็มออกให้เหลือเหล็กยืนโผล่ขึ้นมา (Dowel Bar) เพื่อผูกรวมกับเหล็กเสริมของฐานราก
- ระยะฝังหัวเข็ม: หัวเสาเข็มควรฝังลึกเข้าไปใน Pile Cap อย่างน้อย 10-15 เซนติเมตร เพื่อให้การถ่ายเทน้ำหนักจากฐานรากสู่เสาเข็มเป็นไปอย่างสมบูรณ์
- ความพร้อมใช้งาน: จุดเด่นของสปันไมโครไพล์คือหน้างานสะอาดและเป็นระบบแห้ง เมื่อตอกเสร็จสามารถตัดหัวเข็มและเริ่มงานทำฐานราก (Pile Cap) ต่อได้ทันทีโดยไม่ต้องรอนาน
หากคุณต้องการความมั่นใจในงานฐานราก แนะนำให้ปรึกษาและรับบริการออกแบบฐานรากฟรี (สำหรับงานบ้าน) ได้ที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
Footing คือคำเรียกทั่วไปของฐานราก แต่ถ้าเป็นฐานรากที่วางบนเสาเข็มจะเรียกว่า Pile Cap ซึ่งทำหน้าที่รวบและกระจายน้ำหนักจากเสาลงสู่หัวเสาเข็ม การออกแบบที่ถูกต้องต้องคำนวณทั้งขนาดเหล็กเสริม ความหนาคอนกรีต และระยะฝังหัวเข็มให้เป็นไปตามมาตรฐานวิศวกรรม การเลือกใช้ เสาเข็มสปันไมโครไพล์ ร่วมกับฐานรากที่ออกแบบอย่างดี จะช่วยให้โครงสร้างมีความมั่นคงถาวร หยุดปัญหาการทรุดตัวได้อย่างมีประสิทธิภาพและปลอดภัยสูงสุดครับ
