1208 การออกแบบฐานรากบนเสาเข็ม ออกแบบอย่างไร?

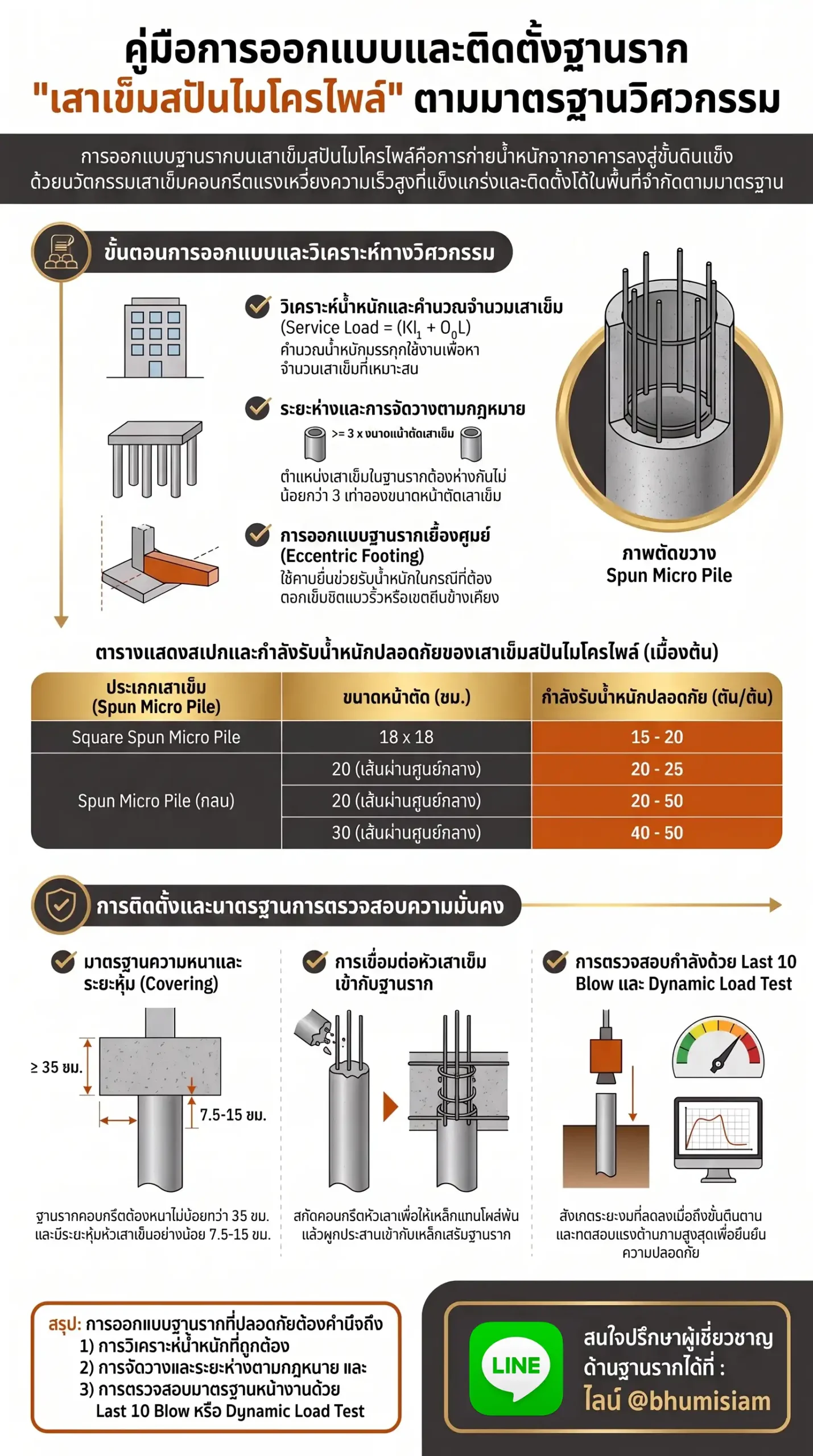

การออกแบบฐานรากบนเสาเข็ม (Pile Cap) เป็นกระบวนการทางวิศวกรรมที่สำคัญเพื่อทำหน้าที่รองรับน้ำหนักจากเสาอาคารแล้วถ่ายลงสู่กลุ่มเสาเข็มเพื่อส่งต่อไปยังชั้นดินแข็งดานอย่างปลอดภัย สำหรับการใช้งานร่วมกับ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มีขั้นตอนและหลักการออกแบบที่สำคัญดังนี้ครับ:
1. การรวบรวมข้อมูลและคำนวณน้ำหนัก
- น้ำหนักบรรทุก (Load Calculation): วิศวกรต้องคำนวณน้ำหนักรวมของอาคาร (Dead Load + Live Load) ที่ถ่ายลงสู่เสาแต่ละต้น เพื่อกำหนดขนาดและจำนวนเสาเข็มที่ต้องใช้
- รายงานการสำรวจดิน (Soil Test): ต้องทราบคุณสมบัติของชั้นดินในพื้นที่เพื่อประเมินกำลังรับน้ำหนักของเสาเข็มที่ความลึกต่างๆ และระดับชั้นดินแข็งที่เหมาะสม
2. การเลือกขนาดและจัดวางเสาเข็ม
- จำนวนเสาเข็ม: คำนวณได้จาก น้ำหนักที่กดลงเสาหารด้วยกำลังรับน้ำหนักปลอดภัยของเสาเข็มแต่ละต้น (เช่น เสาเข็มสปันไมโครไพล์ขนาด 21 ซม. รับได้ 20-25 ตัน)
- การจัดระยะห่าง (Spacing): โดยทั่วไปเสาเข็มในกลุ่มฐานรากเดียวกันควรมีระยะห่างระหว่างศูนย์กลางเสาเข็ม ไม่น้อยกว่า 3 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม (3D) เพื่อให้กระเปาะความเสียดทานของดินรอบเข็มไม่ซ้อนทับกันเกินไปจนทำให้สูญเสียกำลังรับน้ำหนัก
3. ขั้นตอนการออกแบบฐานราก (Pile Cap Design)
สำหรับการใช้เสาเข็มสำเร็จรูปอย่างสปันไมโครไพล์ มีเกณฑ์มาตรฐานดังนี้:
- ระยะฝังหัวเสาเข็ม: หัวเสาเข็มต้องฝังลึกลงในคอนกรีตฐานรากอย่างน้อยเท่ากับขนาดเส้นผ่านศูนย์กลางเสาเข็ม ((ge D))
- ความหนาของฐานราก (H): โดยปกติควรมีความหนาไม่น้อยกว่า 2 เท่าของขนาดเสาเข็ม ((ge 2D)) หรือตามรายการคำนวณแรงเฉือน
- ขนาดความกว้างฐานราก (B): คำนวณจาก (B = 1.5D + 0.375) เมตร สำหรับพื้นที่ปกติ หรือ (B = 1.5D + 0.50) เมตร สำหรับพื้นที่เสี่ยงต่อการกัดกร่อน
- การเสริมเหล็ก: ต้องใช้ปริมาณเหล็กเสริมให้เพียงพอต่อการรับแรงดัดและแรงเฉือน โดยเหล็กยืนในฐานรากมักนิยมใช้ DB 25 mm จำนวน 8 เส้นขึ้นไป และควบคุมระยะห่างไม่ให้เกิน 45 ซม.
4. การเชื่อมต่อเสาเข็มเข้ากับฐานราก
- การสกัดหัวเข็ม: เมื่อตอกเสาเข็มได้ตามค่า Blow Count ที่กำหนดแล้ว จะต้องสกัดคอนกรีตส่วนเกินออกให้เหลือแต่เหล็กแกนเสาเข็มโผล่ขึ้นมาตามระยะที่ออกแบบ (Dowel Bars)
- การผูกเหล็ก: นำเหล็กแกนเสาเข็มมาดัดและผูกเชื่อมเข้ากับตะแกรงเหล็กเสริมของฐานราก เพื่อให้โครงสร้างทั้งสองส่วนยึดประสานเป็นเนื้อเดียวกันก่อนเทคอนกรีต
5. ข้อควรระวังสำหรับงานต่อเติม
- การแยกโครงสร้าง (Expansion Joint): กรณีต่อเติมจากบ้านเดิม ต้องออกแบบให้ฐานรากใหม่แยกอิสระจากฐานรากเดิมอย่างเด็ดขาด โดยเว้นระยะรอยต่อและอุดด้วยวัสดุยืดหยุ่น เพื่อป้องกันการดึงรั้งกันเมื่อเกิดการทรุดตัว
หากท่านต้องการการคำนวณและออกแบบฐานรากที่ได้มาตรฐานวิศวกรรม รวมถึงบริการตรวจสอบหน้างานฟรี (สำหรับงานบ้าน) สามารถปรึกษาผู้เชี่ยวชาญได้ที่ ไลน์ @bhumisiam
สรุปท้ายบทความ การออกแบบฐานรากบนเสาเข็มสปันไมโครไพล์ต้องคำนึงถึง การถ่ายเทน้ำหนักที่ปลอดภัย โดยเริ่มจากการสำรวจดินเพื่อกำหนดความลึกและจำนวนเสาเข็มที่ถูกต้อง การจัดวางต้องมีระยะห่างที่เหมาะสม (3D) และตัวฐานรากต้องมีความหนาและการเสริมเหล็กตามมาตรฐานวิศวกรรม (ACI/วสท.) การเชื่อมต่อด้วยการสกัดหัวเข็มและผูกเหล็กเดือย (Dowel Bar) อย่างประณีต จะช่วยให้รากฐานของอาคารมีความมั่นคงถาวรและป้องกันปัญหาโครงสร้างแตกร้าวในระยะยาวครับ
