1210 ฐานรากเสาเข็ม (Pile Foundations) ออกแบบอย่างไร?
ฐานรากเสาเข็ม (Pile Foundations) คือ ส่วนของอาคารที่ทำหน้าที่ถ่ายน้ำหนักบรรทุกจากโครงสร้างส่วนบนลงสู่ดินฐานรากผ่านทางเสาเข็ม การออกแบบฐานรากประเภทนี้มีความสำคัญอย่างยิ่งต่อความมั่นคงของอาคาร โดยเฉพาะในพื้นที่ดินอ่อนอย่างกรุงเทพฯ และปริมณฑล ซึ่งมีขั้นตอนและหลักการทางวิศวกรรมที่สำคัญเมื่อใช้งานร่วมกับ เสาเข็มสปันไมโครไพล์ ดังนี้ครับ

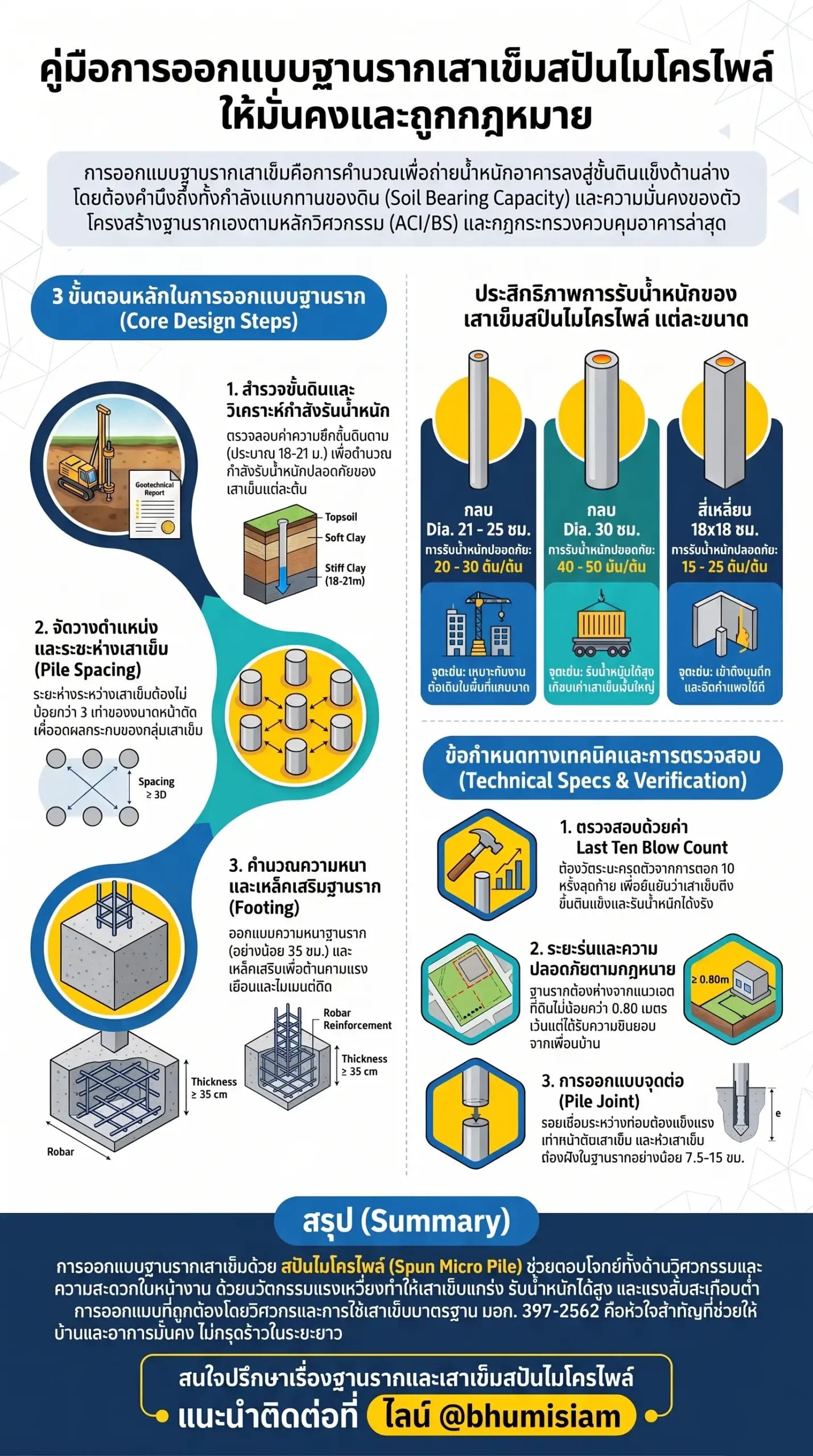

1. หลักเกณฑ์การออกแบบและจัดวางเสาเข็ม
- การกำหนดจำนวนเสาเข็ม: วิศวกรจะคำนวณจากน้ำหนักบรรทุกใช้งานทั้งหมด (Dead Load + Live Load) หารด้วยกำลังรับน้ำหนักปลอดภัยของเสาเข็มต้นนั้นๆ หากน้ำหนักมากเกินกว่าที่เสาเข็มต้นเดียวจะรับได้ จะต้องออกแบบเป็น ฐานรากเสาเข็มกลุ่ม (Group Pile)
- ระยะห่างระหว่างเสาเข็ม: ตามมาตรฐานกฎหมายและหลักวิศวกรรม ตำแหน่งของเสาเข็มในฐานรากกลุ่มต้องมีระยะห่างระหว่างศูนย์กลางเสาเข็มไม่น้อยกว่า 3 เท่าของมิติหน้าตัดเสาเข็ม (3D) เพื่อป้องกันการซ้อนทับของหน่วยแรงในดิน (Stress Overlap) ซึ่งจะส่งผลให้กำลังการรับน้ำหนักของกลุ่มเสาเข็มลดลง
- ความหนาของฐานราก (Pile Cap): สำหรับเสาเข็มสปันไมโครไพล์ซึ่งเป็นเสาเข็มที่เน้นการรับน้ำหนักที่ปลาย (End Bearing) ฐานคอนกรีตต้องมีความหนาไม่น้อยกว่า 35 เซนติเมตร โดยหัวเสาเข็มควรฝังจมเข้าไปในฐานรากอย่างน้อย 15 เซนติเมตร เพื่อความมั่นคง
2. การออกแบบเพื่อใช้งานร่วมกับเสาเข็มสปันไมโครไพล์
- กำลังรับน้ำหนัก (Safe Load): เสาเข็มสปันไมโครไพล์ของภูมิสยาม (มาตรฐาน มอก. 397-2562) ถูกออกแบบมาให้รับน้ำหนักปลอดภัยได้ตั้งแต่ 20 ถึง 50 ตันต่อต้น ขึ้นอยู่กับขนาดหน้าตัด (Dia 21, 25, 30 ซม.)
- การเชื่อมต่อระหว่างเสาเข็มและฐานราก: เมื่อตอกเสาเข็มถึงชั้นดินแข็งแล้ว จะมีการสกัดหัวเสาเข็มออกให้เหลือเหล็กยืน (Dowel Bar) เพื่อผูกเชื่อมต่อกับเหล็กเสริมของฐานราก (Footing) ให้เป็นเนื้อเดียวกัน หรือสามารถสั่งผลิตเหล็กเดือยพิเศษตามขนาดที่วิศวกรต้องการได้
- ระยะหุ้มคอนกรีต (Covering): ต้องมีระยะหุ้มหัวเสาเข็มในฐานรากไม่น้อยกว่า 7.5-15 เซนติเมตร และมีระยะจากขอบเสาเข็มต้นริมสุดถึงขอบฐานรากไม่น้อยกว่าครึ่งหนึ่งของขนาดเส้นผ่านศูนย์กลางเสาเข็ม หรือประมาณ 10-15 เซนติเมตร เพื่อป้องกันสนิมในเหล็กเสริม
3. การตรวจสอบความสมบูรณ์หลังการออกแบบและติดตั้ง
- Last 10 Blow Count: ในขณะติดตั้งต้องมีการวัดระยะจมจากการตอก 10 ครั้งสุดท้าย เพื่อยืนยันว่าเสาเข็มหยั่งถึงชั้นดินแข็งและรับน้ำหนักได้จริงตามรายการคำนวณของวิศวกร
- Dynamic Load Test: สำหรับงานที่ต้องการคุณภาพสูงสุด ควรมีการทดสอบการรับน้ำหนักด้วยวิธีพลศาสตร์ตามมาตรฐาน ASTM เพื่อประกันคุณภาพความปลอดภัยของรากฐานอาคาร
- โครงสร้างแยกอิสระ (Expansion Joint): ในงานต่อเติม หัวใจสำคัญคือการออกแบบฐานรากใหม่ให้แยกออกจากอาคารเดิมอย่างเด็ดขาด เพื่อป้องกันการดึงรั้งหากเกิดการขยับตัวตามธรรมชาติ
หากท่านต้องการคำนวณจำนวนเสาเข็มหรือประเมินราคาที่ถูกต้องตามหลักวิศวกรรม สามารถรับบริการ ออกแบบฐานรากสำหรับงานบ้านฟรี โดยทีมวิศวกรผู้เชี่ยวชาญ ได้ที่ ไลน์ @bhumisiam
สรุปท้ายบทความ การออกแบบฐานรากเสาเข็มที่ใช้งานร่วมกับ เสาเข็มสปันไมโครไพล์ ต้องให้ความสำคัญกับการจัดวางระยะห่างระหว่างต้นที่ 3 เท่าของขนาดหน้าตัด และความหนาของฐานรากที่เหมาะสม เพื่อการกระจายน้ำหนักลงสู่ชั้นดินดานอย่างเต็มประสิทธิภาพ โดยเสาเข็มสปันไมโครไพล์เป็นตัวเลือกคุณภาพสูงที่รับน้ำหนักได้มหาศาล (20-50 ตัน) และมีแรงสั่นสะเทือนต่ำ การออกแบบที่ถูกต้องร่วมกับการตรวจสอบค่า Last 10 Blow จะช่วยประกันความมั่นคงถาวรและป้องกันปัญหาการทรุดตัวของอาคารได้อย่างยั่งยืนครับ
