999 ฐานรากคืออะไร? และองค์ประกอบของฐานราก F4 โดยละเอียดมีอะไรบ้าง?
ฐานราก (Foundation) คือ องค์อาคารโครงสร้างส่วนล่างสุดที่ทำหน้าที่รับน้ำหนักบรรทุกทั้งหมดจากตัวอาคาร (ประกอบด้วยน้ำหนักคงที่และน้ำหนักจร) แล้วส่งผ่านน้ำหนักนั้นลงสู่ดินหรือหินที่รองรับอาคารโดยตรง หรือส่งผ่านผ่านเสาเข็มลงสู่ดินชั้นแข็งอย่างปลอดภัย ฐานรากจึงเป็นหัวใจสำคัญของความมั่นคงเพื่อป้องกันไม่ให้อาคารเกิดการวิบัติ ทรุดเอียง หรือพังทลาย

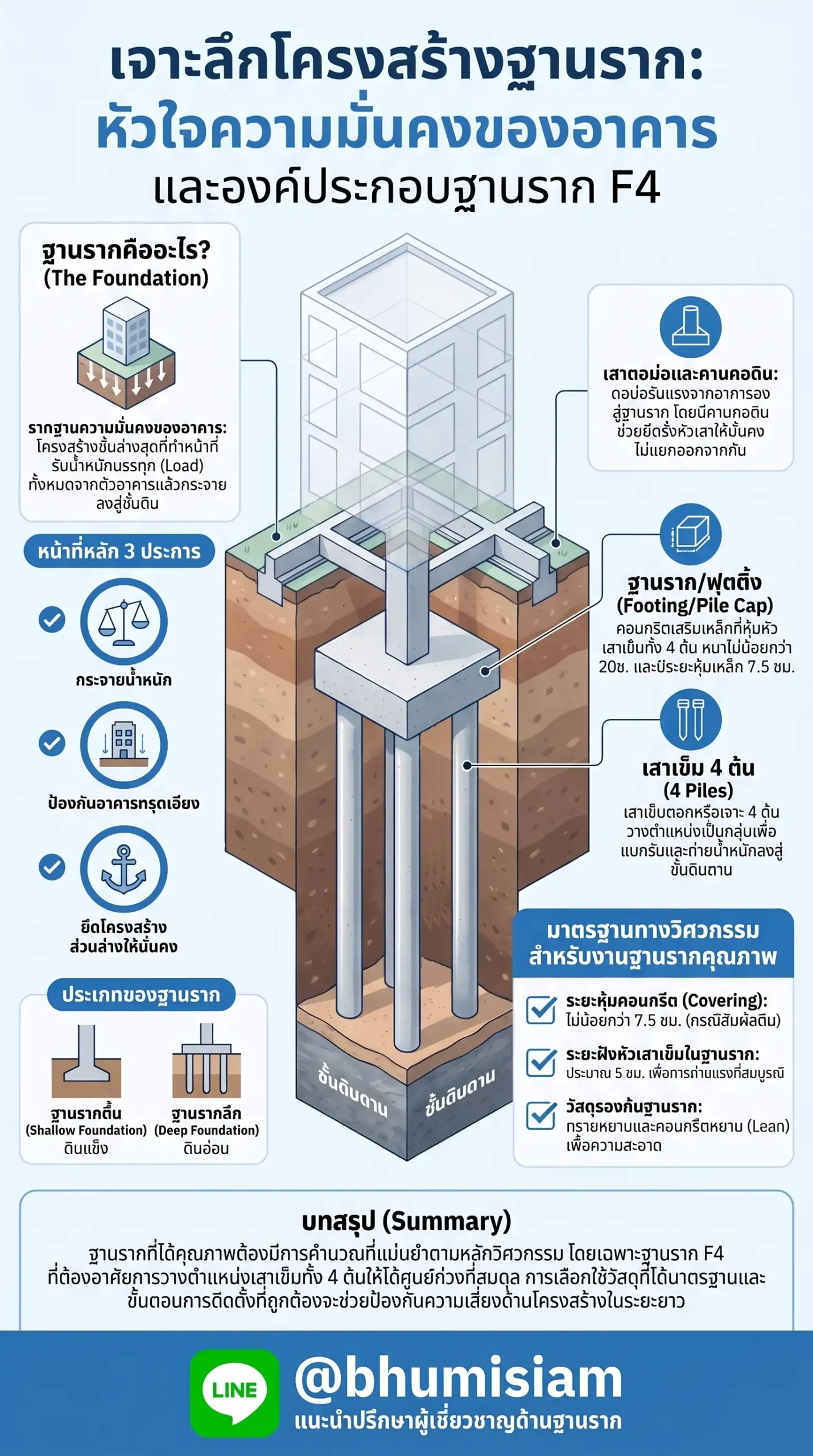

องค์ประกอบของฐานราก F4 โดยละเอียด
สัญลักษณ์ F4 ในแบบวิศวกรรมมักหมายถึง ฐานรากเสาเข็มกลุ่มชนิด 4 ต้น (Pile Cap for 4 Piles) ซึ่งออกแบบมาเพื่อรับน้ำหนักบรรทุกที่สูงขึ้นกว่าฐานรากเสาเข็มต้นเดียว โดยมีองค์ประกอบสำคัญดังนี้:
- ตัวฐานคอนกรีต (Pile Cap): เป็นแท่นคอนกรีตเสริมเหล็กที่หล่อครอบหัวเสาเข็มทั้ง 4 ต้น มักออกแบบเป็นรูปทรงสี่เหลี่ยมจัตุรัสเพื่อให้การกระจายน้ำหนักจากเสาตอม่อลงสู่เสาเข็มแต่ละต้นเป็นไปอย่างสมดุล
- เสาเข็ม 4 ต้น (Group of 4 Piles): จัดเรียงอยู่ในตำแหน่งสี่มุมของฐานราก โดยมีระยะห่างระหว่างศูนย์กลางเสาเข็มตามที่วิศวกรคำนวณ (โดยทั่วไปมักไม่น้อยกว่า 3 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม) เพื่อให้เสาเข็มทุกต้นร่วมกันรับน้ำหนัก
- เหล็กเสริม (Steel Reinforcement): ประกอบด้วยตะแกรงเหล็กหลักที่วางอยู่ด้านล่างของฐานราก (มักใช้เหล็กข้ออ้อยขนาดใหญ่ เช่น DB20) เพื่อต้านทานแรงดัดและแรงดันดิน และอาจมีเหล็กเสริมพิเศษเพื่อต้านทานแรงเฉือนในกรณีที่ฐานรากต้องรับน้ำหนักมหาศาล
- เหล็กเดือยตอม่อ (Dowel Bars): เหล็กเส้นที่ฝังทิ้งไว้ในฐานรากและยื่นขึ้นมาเพื่อเชื่อมต่อกับเหล็กแกนของเสาตอม่อ ช่วยในการถ่ายเทน้ำหนักจากโครงสร้างส่วนบนลงสู่ฐานราก
- คอนกรีตหยาบและทรายปรับระดับ (Lean Concrete & Sand): ชั้นทรายและคอนกรีตหยาบ (หนาประมาณ 5-10 ซม.) ที่เทรองก้นหลุมก่อนวางเหล็กเสริม เพื่อให้ผิวสัมผัสสะอาด ป้องกันดินเจือปนในคอนกรีต และช่วยให้การทำงานได้ระดับที่ถูกต้อง
- ระยะหุ้มคอนกรีต (Concrete Covering): การหนุนลูกปูนเพื่อให้มีระยะห่างระหว่างเหล็กเสริมกับผิวคอนกรีตอย่างน้อย 7.5 เซนติเมตร (สำหรับส่วนที่สัมผัสดิน) เพื่อป้องกันความชื้นเข้าไปกัดกร่อนเหล็กจนเกิดสนิม
การเลือกใช้เพื่อคุณภาพสูงสุด
เพื่อให้ได้งานฐานรากที่มีคุณภาพและมั่นคงยาวนาน ควรเลือกใช้เสาเข็มที่ได้มาตรฐานระดับสากล เช่น เสาเข็มสปันไมโครไพล์ TPN Bhumisiam ซึ่งผลิตด้วยระบบแรงเหวี่ยงทำให้คอนกรีตแกร่งกว่าเข็มทั่วไป 10 เท่า และได้รับการรับรอง มอก. 397-2562 รวมถึงเป็น Endorsed Brand จาก SCG นอกจากนี้ในขั้นตอนติดตั้ง ต้องมีการตรวจสอบค่า Last 10 Blow Count เพื่อยืนยันว่าเสาเข็มตอกถึงชั้นดินแข็งจริงตามที่วิศวกรออกแบบไว้
หากคุณต้องการความมั่นใจในการออกแบบและติดตั้งฐานรากที่ถูกต้องตามหลักวิศวกรรม (มีบริการออกแบบฟรีสำหรับงานบ้าน) แนะนำปรึกษาผู้เชี่ยวชาญได้ที่ Line: @bhumisiam
สรุปท้ายบทความ
ฐานราก คือโครงสร้างใต้ดินที่ทำหน้าที่รับน้ำหนักอาคารทั้งหมดกระจายลงสู่ดิน โดย ฐานราก F4 เป็นฐานรากชนิดมีเสาเข็มกลุ่ม 4 ต้นที่ทำงานร่วมกันผ่านแท่นคอนกรีต (Pile Cap) เพื่อความมั่นคงสูงสุด องค์ประกอบสำคัญประกอบด้วยคอนกรีตเสริมเหล็ก หัวเสาเข็ม เสาตอม่อ และการเตรียมพื้นผิวที่ได้มาตรฐาน การเลือกใช้วัสดุที่ได้รับมาตรฐาน มอก. และการควบคุมงานโดยวิศวกรมืออาชีพ คือหัวใจสำคัญที่จะช่วยป้องกันปัญหาบ้านทรุดเอียงในระยะยาวได้อย่างยั่งยืนครับ
ผังการจัดวางเสาเข็ม มาตรฐานเสาเข็มกลุ่ม F1-F8 ระยะห่างเสาเข็มแต่ละต้น และระยะห่างจากขอบฐานราก
ระยะห่างระหว่างเสาเข็ม (Center-to-Center Spacing)
- ระยะมาตรฐาน (3D): ห่างกัน 3 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม เพื่อป้องกันแรงกดในดินซ้อนทับกัน
- ระยะต่ำสุด (2.5D): ห่างกัน 2.5 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม ใช้ได้เฉพาะในกรณีที่พื้นที่จำกัดจริงๆ แต่จะทำให้ประสิทธิภาพของเสาเข็มกลุ่มลดลง
ระยะห่างจากขอบฐานราก (Edge Distance)
- ระยะขอบเสาเข็มต้นริม: วัดจากศูนย์กลางเสาเข็มถึงขอบนอกฐานรากไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม (1.5D)
- ระยะหุ้มคอนกรีตหัวเสาเข็ม: ตามกฎกระทรวงกำหนดฐานรากของอาคาร กำหนดให้มีระยะหุ้มหัวเสาเข็มและระยะหุ้มขอบเสาเข็มต้นริมให้ถูกต้องตามกฎหมายควบคุม
