1000 ฐานรากคืออะไร? และองค์ประกอบของฐานราก F5 โดยละเอียดมีอะไรบ้าง?
ฐานราก (Foundation) คือ โครงสร้างส่วนล่างสุดของอาคารที่มีหน้าที่สำคัญในการแบกรับน้ำหนักทั้งหมดจากโครงสร้างส่วนบน แล้วทำการถ่ายเทและกระจายน้ำหนักเหล่านั้นลงสู่ชั้นดินฐานรากอย่างปลอดภัย. ฐานรากถือเป็นองค์ประกอบหลักที่ช่วยสร้างความมั่นคงแข็งแรง ป้องกันไม่ให้อาคารเกิดการทรุดตัวเอียงหรือพังทลายลงมา.

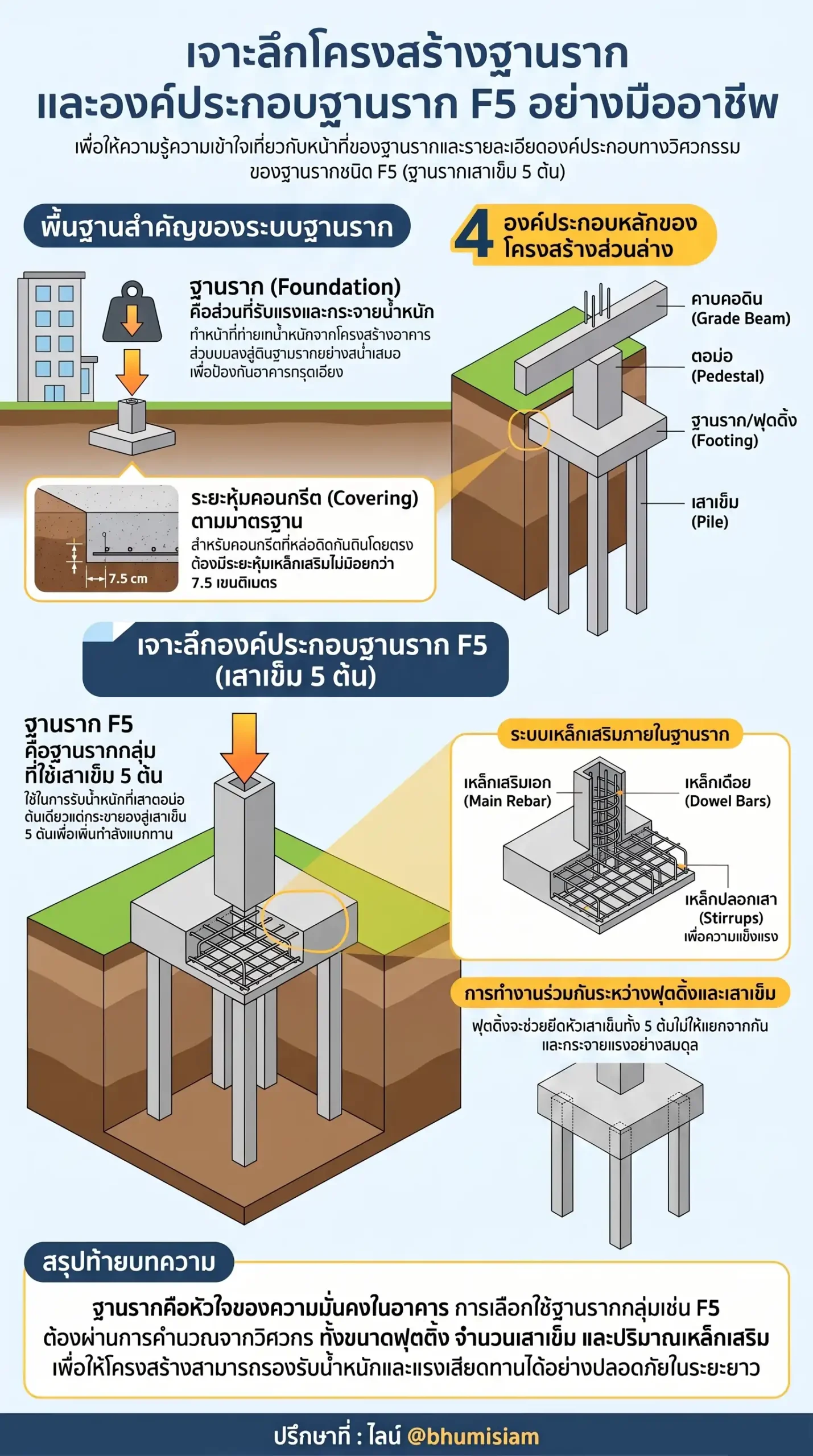

สำหรับ ฐานรากแบบ F5 โดยละเอียดนั้น คือฐานรากกลุ่มที่ออกแบบมาเพื่อรับน้ำหนักผ่าน เสาเข็มจำนวน 5 ต้น. องค์ประกอบและหน้าที่ของฐานรากประเภทนี้ประกอบด้วยส่วนสำคัญ ดังนี้:
- เสาเข็ม (Piles) 5 ต้น: เป็นส่วนที่ฝังลึกลงในดินเพื่อทำหน้าที่แบกรับน้ำหนักต่อจากฐานราก แล้วถ่ายลงสู่ชั้นดินดานที่แข็งแรง หรือใช้แรงเสียดทานระหว่างผิวเสาเข็มกับชั้นดินในการพยุงตัวอาคาร.
- ฐานราก หรือ ฟุตติ้ง (Footing): เป็นแท่นคอนกรีตเสริมเหล็กที่หล่อทับอยู่บนหัวเสาเข็มทั้ง 5 ต้น ทำหน้าที่เป็นตัวกลางรับน้ำหนักจากเสาตอม่อแล้วกระจายแรงให้ครอบคลุมพื้นที่หน้าตัดของหัวเสาเข็มกลุ่มนี้อย่างสม่ำเสมอ.
- เสาตอม่อ (Pedestal): เสาสั้นๆ ที่โผล่ขึ้นมาจากฐานรากเพื่อทำหน้าที่เชื่อมต่อและถ่ายเทน้ำหนักจากเสาอาคารชั้นบนลงสู่ฐานราก และช่วยรัดโครงสร้างให้มั่นคง.
- เหล็กเสริม (Reinforcement Steel): ประกอบด้วยเหล็กตะแกรงล่าง เหล็กเดือย (Dowel bars) และเหล็กปลอกเสาในฐานราก เพื่อเพิ่มขีดความสามารถในการรับแรงดึงและแรงเฉือน รวมถึงยึดรัดองค์ประกอบต่างๆ ให้เป็นเนื้อเดียวกัน.
- คอนกรีตหยาบ (Lean Concrete): ชั้นคอนกรีตที่เทรองพื้นใต้ฐานราก เพื่อป้องกันไม่ให้เหล็กเสริมสัมผัสกับดินโดยตรง และใช้เป็นระดับสำหรับวางเหล็กเสริมให้ได้ตามแบบวิศวกรรม.
- ทรายหยาบ (Coarse Sand): ชั้นทรายที่บดอัดแน่นอยู่ใต้คอนกรีตหยาบ ทำหน้าที่ปรับระดับหน้าดินให้สม่ำเสมอและช่วยในการกระจายแรง.
- คานคอดิน (Grade Beam): คานที่วางพาดอยู่บนเสาตอม่อเพื่อรัดหัวเสาให้ยึดติดกัน ช่วยลดปัญหาการทรุดตัวที่ไม่เท่ากันของฐานรากแต่ละต้น.
เพื่อให้ได้งานที่มี คุณภาพสูงสุด และถูกต้องตามหลักวิศวกรรม การเลือกใช้ประเภทเสาเข็มและการออกแบบฐานรากต้องได้รับการคำนวณจากวิศวกรผู้เชี่ยวชาญ. หากท่านต้องการคำปรึกษาเกี่ยวกับงานฐานรากที่ได้มาตรฐาน แนะนำปรึกษาที่ ไลน์ @bhumisiam.
สรุปท้ายบทความ ฐานรากคือส่วนโครงสร้างใต้ดินที่รับน้ำหนักอาคารลงสู่ชั้นดิน. โดยฐานรากแบบ F5 จะใช้กลุ่มเสาเข็ม 5 ต้น ทำงานร่วมกับฟุตติ้ง ตอม่อ เหล็กเสริม และวัสดุรองพื้นชั้นต่างๆ เพื่อถ่ายเทน้ำหนักอย่างมีประสิทธิภาพ ทำให้โครงสร้างอาคารมีความมั่นคงและปลอดภัยจากการทรุดตัว
ผังการจัดวางเสาเข็ม มาตรฐานเสาเข็มกลุ่ม F1-F8 ระยะห่างเสาเข็มแต่ละต้น และระยะห่างจากขอบฐานราก
ระยะห่างระหว่างเสาเข็ม (Center-to-Center Spacing)
- ระยะมาตรฐาน (3D): ห่างกัน 3 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม เพื่อป้องกันแรงกดในดินซ้อนทับกัน
- ระยะต่ำสุด (2.5D): ห่างกัน 2.5 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม ใช้ได้เฉพาะในกรณีที่พื้นที่จำกัดจริงๆ แต่จะทำให้ประสิทธิภาพของเสาเข็มกลุ่มลดลง
ระยะห่างจากขอบฐานราก (Edge Distance)
- ระยะขอบเสาเข็มต้นริม: วัดจากศูนย์กลางเสาเข็มถึงขอบนอกฐานรากไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม (1.5D)
- ระยะหุ้มคอนกรีตหัวเสาเข็ม: ตามกฎกระทรวงกำหนดฐานรากของอาคาร กำหนดให้มีระยะหุ้มหัวเสาเข็มและระยะหุ้มขอบเสาเข็มต้นริมให้ถูกต้องตามกฎหมายควบคุม
