700 เสาเข็มตอกลอย (ตอกไม่ถึงความลึกตามที่ออกแบบ) จะอันตรายไหม? มีวิธีทดสอบอย่างไร?

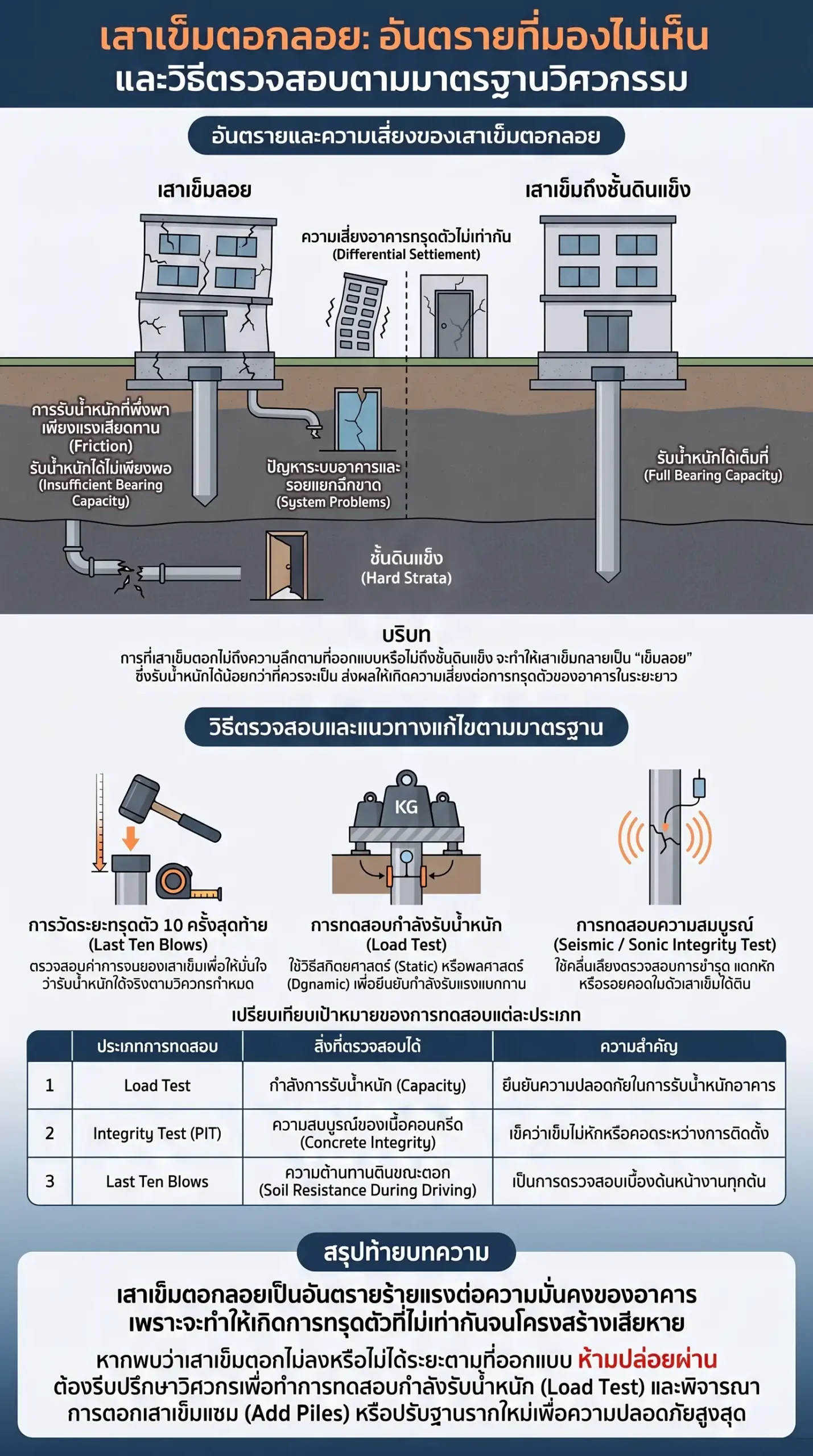

เสาเข็มตอกลอย (Floating Pile) หรือกรณีที่เสาเข็มตอกไม่ลงจนไม่ถึงระดับความลึกตามที่วิศวกรออกแบบไว้ หรือปลายเข็มไม่หยั่งถึงชั้นดินแข็ง (Hard Strata) ถือเป็น ความเสี่ยงร้ายแรงทางวิศวกรรม, ซึ่งมีรายละเอียดดังนี้ครับ
อันตรายของเสาเข็มตอกลอย
- ความสามารถในการรับน้ำหนักลดลง: หากปลายเสาเข็มไม่ถึงชั้นดินแข็ง โครงสร้างจะต้องฝากน้ำหนักไว้กับ “แรงเสียดทานผิว” (Skin Friction) ของดินเพียงอย่างเดียว ซึ่งหากดินบริเวณนั้นเป็นดินอ่อน แรงเสียดทานจะไม่เพียงพอต่อการรับน้ำหนักอาคาร,
- ปัญหาอาคารทรุดตัว: อาคารจะเกิดการทรุดตัวลงตามการอัดตัวของชั้นดินอ่อน ส่งผลให้โครงสร้างทรุดตัวอย่างรวดเร็วและไม่เท่ากัน,
- โครงสร้างเสียหาย: เมื่อเกิดการทรุดตัวจะนำไปสู่ปัญหา ผนังแตกร้าว คานบิดตัว ระบบท่อประปาใต้ดินแตกหัก หรือในกรณีที่รุนแรงอาจทำให้ อาคารพังถล่มลงมาได้,,
- เกิดแรงดึงรั้งโครงสร้างเดิม: สำหรับงานต่อเติม หากส่วนที่ต่อเติมใช้เสาเข็มลอยและทรุดตัวลง จะเกิด “แรงดึงรั้ง” โครงสร้างเดิมของบ้านหลักให้แตกร้าวหรือเสียหายไปด้วย
วิธีทดสอบและตรวจสอบความปลอดภัย
เมื่อเกิดกรณีเสาเข็มตอกลอย วิศวกรจะใช้วิธีการทดสอบเพื่อประเมินว่าจะยังสามารถรับน้ำหนักได้ตามเกณฑ์หรือไม่ ดังนี้:
- การเช็คค่า Blow Count (Last Ten Blows): เป็นวิธีที่นิยมที่สุดหน้างาน โดยการนับจำนวนครั้งในการตอกเพื่อให้เสาเข็มจมลงในระยะที่กำหนด (เช่น 10 ครั้งสุดท้ายต้องจมไม่เกินกี่เซนติเมตร) เพื่อยืนยันว่าปลายเข็มอัดแน่นกับชั้นดินแข็งแล้วจริงหรือไม่,,,
- การทดสอบ Dynamic Load Test (PDA): ใช้เครื่องมือวัดคลื่นความเค้น (Stress Wave) จากการกระแทกตุ้มเหล็ก เพื่อวิเคราะห์กำลังรับน้ำหนักบรรทุกปลอดภัย (Safe Load) และความสมบูรณ์ของเสาเข็มอย่างละเอียด,,
- การทดสอบ Static Load Test: เป็นวิธีมาตรฐานที่แม่นยำที่สุด โดยการนำน้ำหนักจริง (เช่น ก้อนคอนกรีต) มากดทับเสาเข็มแล้ววัดค่าการทรุดตัวแบบเรียลไทม์เพื่อประเมินกำลังประลัย,,,
- การทดสอบ Seismic Integrity Test (PIT): ใช้ค้อนเคาะเพื่อส่งคลื่นเสียงลงไปในเสาเข็ม เพื่อตรวจสอบว่าเสาเข็มที่ตอกลงไปนั้น แตกหักหรือคอดระหว่างทางหรือไม่ เนื่องจากบางครั้งที่ตอกไม่ลงอาจเกิดจากเสาเข็มหักพับอยู่ใต้ดิน,,
สรุปท้ายบทความ: แนวทางจัดการเสาเข็มตอกไม่ถึงความลึก
|
สถานการณ์ |
ผลกระทบ/อันตราย |
แนวทางปฏิบัติและวิธีทดสอบ |
|
ตอกไม่ลงเพราะติดชั้นดินแข็ง |
ปลอดภัยหากค่า Blow Count ได้ตามเกณฑ์ |
เช็ค Last Ten Blow และปรึกษาวิศวกรเพื่อยืนยันกำลังรับน้ำหนัก, |
|
ตอกไม่ลงเพราะเข็มหัก/เอียง |
อันตรายมาก เสี่ยงฐานรากพลิกตัว |
ทดสอบ Integrity Test (PIT) เพื่อเช็คความสมบูรณ์ของเสาเข็ม, |
|
ตอกไม่ถึงความลึกและดินนิ่ม |
อันตรายมาก อาคารจะทรุดตัวรุนแรง |
ทดสอบ Dynamic Load Test หากรับแรงไม่พอต้อง ตอกเสาเข็มแซม เพิ่ม, |
|
ปลายเข็มหยุดที่ชั้นดินอ่อน |
เสี่ยงเกิดปัญหาระยะยาว |
ทำ Soil Boring Test เพื่อหาความลึกชั้นดินแข็งที่แน่นอนก่อนแก้ไข, |
ข้อแนะนำสำคัญ: หากพบว่าเสาเข็มตอกได้ไม่ลึกเท่าที่กำหนด ห้ามฝืนเทฐานรากปิดทับเด็ดขาด ต้องให้วิศวกรวิเคราะห์เพื่อออกแบบแก้ไข เช่น การเพิ่มจำนวนเสาเข็ม (Add Piles) หรือ การขยายขนาดฐานราก (Enlarge Pile Cap) เพื่อความปลอดภัยสูงสุดครับ
