698 กลไกการรับน้ำหนัก เสาเข็มสั้น (Friction Pile) กับเสาเข็มยาว (End Bearing Pile) ต่างกันอย่างไร?

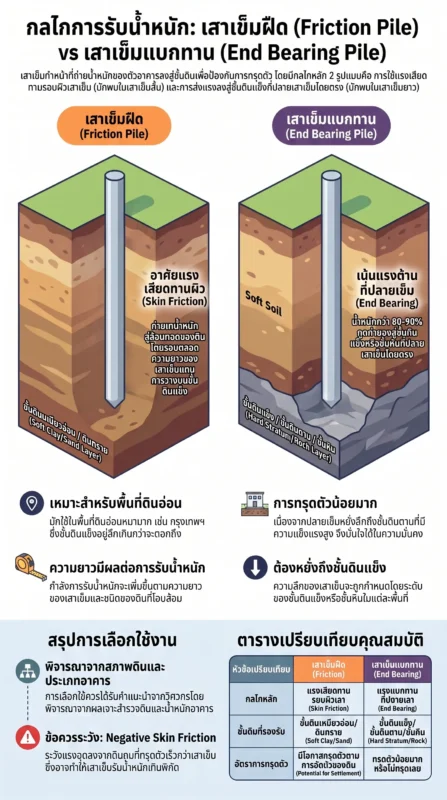

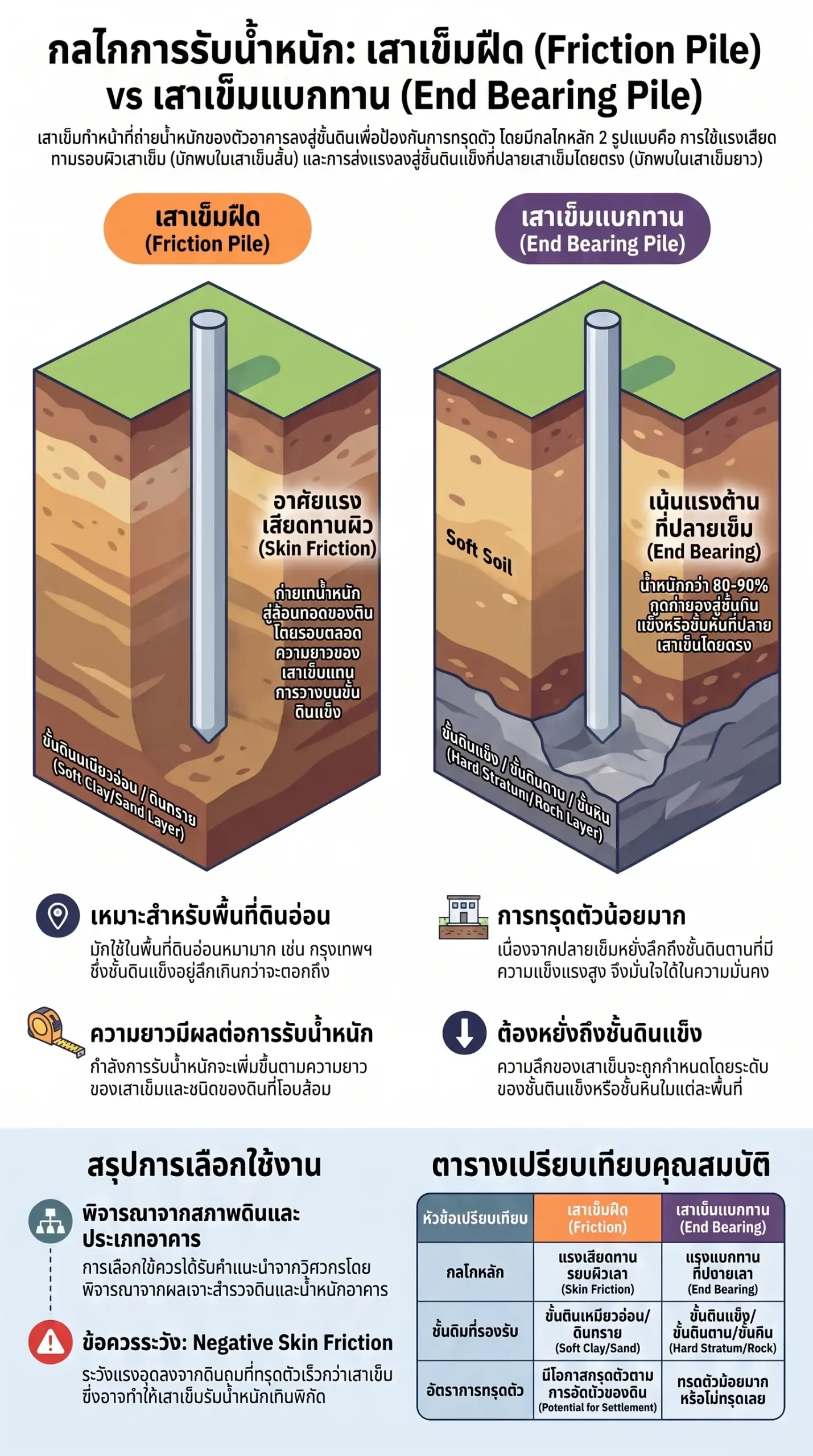

กลไกการรับน้ำหนักของเสาเข็มเป็นหัวใจสำคัญในการออกแบบฐานรากเพื่อให้ตัวอาคารมีความมั่นคงและไม่ทรุดตัว โดยทั่วไปวิศวกรจะแบ่งประเภทเสาเข็มตามลักษณะการถ่ายเทน้ำหนักลงสู่ชั้นดินออกเป็น 2 รูปแบบหลัก คือ เสาเข็มแรงเสียดทาน (Friction Pile) และ เสาเข็มแบกทาน (End Bearing Pile) ซึ่งมีความแตกต่างกันดังนี้ครับ
- เสาเข็มแรงเสียดทาน (Friction Pile) หรือเสาเข็มสั้น
เสาเข็มประเภทนี้มักเป็นเสาเข็มที่มีความยาวไม่มากนัก และปลายเสาเข็มยังไม่หยั่งลงไปถึงชั้นดินแข็ง (Hardpan)
- กลไกการรับน้ำหนัก: อาศัย “แรงฝืด” (Skin Friction) ที่เกิดขึ้นระหว่างผิวสัมผัสรอบๆ ของเสาเข็มกับมวลดินที่โอบล้อมอยู่ในการพยุงน้ำหนักของอาคารไว้เปรียบเสมือนการที่เราเอามือลูบไปบนพื้นผิวที่มีความหนืด
- ลักษณะการใช้งาน: นิยมใช้ในพื้นที่ที่มีชั้นดินอ่อนหนามาก (เช่น กรุงเทพฯ และปริมณฑล) ซึ่งชั้นดินดานอยู่ลึกเกินกว่าจะตอกเสาเข็มถึง หรือใช้กับสิ่งปลูกสร้างที่มีน้ำหนักไม่มากนัก เช่น บ้านพักอาศัยชั้นเดียว โรงรถ หรือส่วนต่อเติมเล็กๆ
- ข้อควรระวัง: เสาเข็มประเภทนี้มีโอกาสเกิดการทรุดตัวได้มากกว่า เนื่องจากน้ำหนักอาคารจะถูกถ่ายลงสู่ชั้นดินอ่อน ซึ่งดินอ่อนอาจเกิดการยุบตัวตามกาลเวลา
- เสาเข็มแบกทาน (End Bearing Pile) หรือเสาเข็มยาว
เป็นเสาเข็มที่วิศวกรออกแบบให้ตอกลงไปลึกจนปลายเสาเข็มวางอยู่บนชั้นดินที่แข็งแรงมากหรือชั้นหิน
- กลไกการรับน้ำหนัก: น้ำหนักส่วนใหญ่ของอาคาร (ประมาณ 80-90%) จะถูกส่งผ่านตัวเสาเข็มลงสู่ “ส่วนปลายเสาเข็ม” (Toe/Tip) โดยตรง เพื่อให้ชั้นดินแข็งหรือชั้นหินทำหน้าที่แบกรับน้ำหนักนั้นไว้
- ลักษณะการใช้งาน: เหมาะสำหรับอาคารสูง อาคารที่มีน้ำหนักมาก หรือโครงสร้างที่ต้องการความมั่นคงสูงเป็นพิเศษ เช่น ตึกระฟ้า โรงงานอุตสาหกรรม หรือตอม่อสะพาน ในพื้นที่กรุงเทพฯ มักจะต้องตอกลึกประมาณ 18-21 เมตรขึ้นไปเพื่อให้ถึงชั้นทรายหรือชั้นดินดาน
- ข้อดี: โครงสร้างจะมีความเสถียรสูงมากและมีการทรุดตัวน้อยมาก เนื่องจากปลายเสาเข็มค้ำยันอยู่บนวัสดุที่แทบจะไม่มีการยุบตัว
เปรียบเทียบความแตกต่างที่สำคัญ
|
หัวข้อเปรียบเทียบ |
เสาเข็มแรงเสียดทาน (Friction Pile) |
เสาเข็มแบกทาน (End Bearing Pile) |
|
ตำแหน่งปลายเสาเข็ม |
อยู่ในชั้นดินอ่อนหรือดินที่มีความแน่นปานกลาง |
อยู่บนชั้นดินแข็ง (Hardpan) หรือชั้นหิน |
|
แหล่งรับแรงหลัก |
แรงเสียดทานรอบผิวเสาเข็ม |
แรงแบกทานที่ปลายเสาเข็ม |
|
ความเสี่ยงการทรุดตัว |
มีโอกาสทรุดตัวตามอัตราการยุบตัวของดิน |
ทรุดตัวน้อยมากหรือไม่ทรุดเลย |
|
ความเหมาะสม |
งานน้ำหนักเบา พื้นที่ที่ดินดานอยู่ลึกมาก |
อาคารขนาดใหญ่ งานที่ต้องการความมั่นคงถาวร |
สรุปท้ายบทความ
ความแตกต่างสำคัญระหว่างเสาเข็มทั้งสองชนิดอยู่ที่ “ชั้นดินที่ปลายเข็มวางอยู่” โดย เสาเข็มแรงเสียดทาน (Friction Pile) จะอาศัยแรงฝืดจากดินรอบข้างพยุงอาคารไว้ เหมาะกับงานเบาหรือพื้นที่ดินอ่อนที่ชั้นดินแข็งอยู่ลึกมาก ในขณะที่ เสาเข็มแบกทาน (End Bearing Pile) จะส่งน้ำหนักลงสู่ชั้นดินแข็งที่อยู่ลึกโดยตรง ทำให้รับน้ำหนักได้มหาศาลและป้องกันการทรุดตัวได้ดีเยี่ยม การเลือกใช้จึงขึ้นอยู่กับน้ำหนักของอาคารและผลการทดสอบชั้นดินเป็นสำคัญ เพื่อให้ได้ฐานรากที่ปลอดภัยและประหยัดงบประมาณที่สุดครับ
