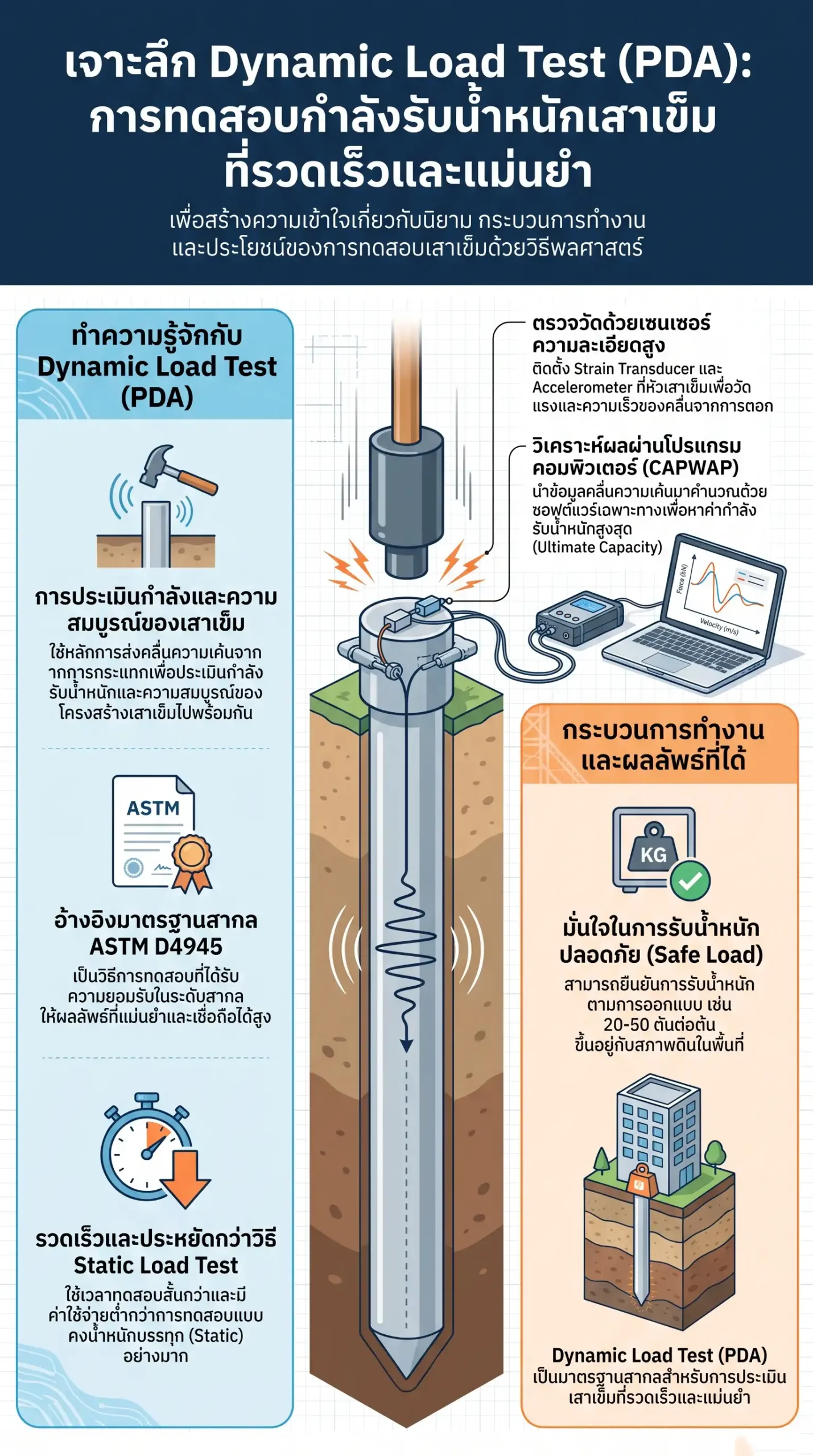

541 Dynamic Load Test (PDA) คืออะไร?
Dynamic Load Test หรือที่มักเรียกว่าการทดสอบ PDA (Pile Driving Analyzer) คือ วิธีการทดสอบความสมบูรณ์และกำลังรับน้ำหนักบรรทุกของเสาเข็มโดยใช้วิธีพลศาสตร์ (Dynamic Method) ซึ่งเป็นที่นิยมอย่างมากในปัจจุบันเนื่องจากมีความรวดเร็วและค่าใช้จ่ายต่ำกว่าการทดสอบแบบสถิตยศาสตร์ (Static Load Test)
รายละเอียดและหลักการทำงานของ Dynamic Load Test (PDA)
- วัตถุประสงค์หลัก: ใช้เพื่อประเมิน กำลังรับน้ำหนักบรรทุก (Bearing Capacity) ของเสาเข็ม และ ตรวจสอบความสมบูรณ์ (Integrity) ของตัวเสาเข็มไปพร้อมกัน โดยอาศัยหลักการเดินทางของคลื่นความเค้น (Stress Wave) ที่เกิดจากการกระแทก
- เครื่องมือที่ใช้: จะมีการติดตั้งเซนเซอร์หลัก 2 ชนิดที่หัวเสาเข็ม ได้แก่ Strain transducer เพื่อวัดค่าความเครียด และ Accelerometer เพื่อวัดความเร่งจากการกระแทก
- กรรมวิธีการทดสอบ:
- วิศวกรจะใช้ตุ้มน้ำหนัก (Drop Hammer) ปล่อยลงมากระแทกที่หัวเสาเข็มประมาณ 3-4 ครั้ง โดยปรับระดับความสูงต่างกัน
- ข้อมูลจากการกระแทกจะถูกส่งเข้าเครื่องรับสัญญาณและประมวลผลด้วยโปรแกรมคอมพิวเตอร์ (เช่น CAPWAP) เพื่อวิเคราะห์หาแรงต้านทานที่ปลายเข็มและแรงเสียดทานที่ผิวเสาเข็ม
- ข้อดีเมื่อเทียบกับวิธีเดิม:
- ประหยัดเวลาและค่าใช้จ่าย: ใช้เวลาทดสอบสั้นมากต่อต้น และไม่ต้องเตรียมน้ำหนักกดทับมหาศาลเหมือนวิธี Static Test
- ไม่ทำลายเสาเข็ม: เป็นการทดสอบที่เสาเข็มยังสามารถใช้งานรองรับโครงสร้างได้ตามปกติหลังจากทดสอบเสร็จ
การพิจารณาใช้กับเสาเข็มสปันไมโครไพล์ (Spun Micropile)
สำหรับเสาเข็มสปันไมโครไพล์ ซึ่งนิยมใช้ในงานต่อเติมหรือพื้นที่แคบ การทดสอบ PDA มีความสำคัญและมีลักษณะการใช้งานดังนี้:
- การยืนยันกำลังรับน้ำหนัก: เสาเข็มสปันไมโครไพล์ (เช่น ขนาดเส้นผ่านศูนย์กลาง 21, 25 หรือ 30 ซม.) สามารถออกแบบให้รับน้ำหนักปลอดภัยได้สูงถึง 20-50 ตันต่อต้น การทำ Dynamic Load Test จึงเป็นตัวช่วยยืนยันว่าเสาเข็มที่ตอกลงไปจริงสามารถรับน้ำหนักได้ตามที่วิศวกรคำนวณไว้
- มาตรฐานรองรับ: ในการผลิตเสาเข็มของบริษัทชั้นนำ เช่น ภูมิสยาม จะมีการทดสอบตามมาตรฐานสากล ASTM D4945-96 เพื่อให้ลูกค้ามั่นใจในคุณภาพการรับน้ำหนักและความสมบูรณ์ของเสาเข็มทุกท่อนที่ติดตั้ง
- ความสะดวกในที่แคบ: เนื่องจากอุปกรณ์ทดสอบ PDA มีขนาดเล็กและพกพาง่าย จึงเหมาะมากกับหน้างานเสาเข็มสปันไมโครไพล์ที่มักอยู่ในที่จำกัดหรือในร่ม ซึ่งการตั้งนั่งร้านเพื่อทดสอบแบบสถิตยศาสตร์ทำได้ยากลำบาก
สรุปท้ายบทความ
Dynamic Load Test (PDA) เป็นการทดสอบเสาเข็มด้วยวิธีทางพลศาสตร์โดยใช้แรงกระแทกจากตุ้มน้ำหนักเพื่อวัดค่าผ่านเซนเซอร์ที่หัวเข็ม มีจุดเด่นคือ รวดเร็ว ประหยัด และแม่นยำ ในส่วนของ เสาเข็มสปันไมโครไพล์ วิธีนี้เป็นเครื่องมือสำคัญที่ช่วยตรวจสอบว่าเสาเข็มที่ตอกในพื้นที่แคบนั้นมีความสมบูรณ์และสามารถรับน้ำหนักปลอดภัย (Safe Load) ได้ตามมาตรฐาน มอก. 397-2562 หรือตามที่วิศวกรกำหนดไว้จริง
