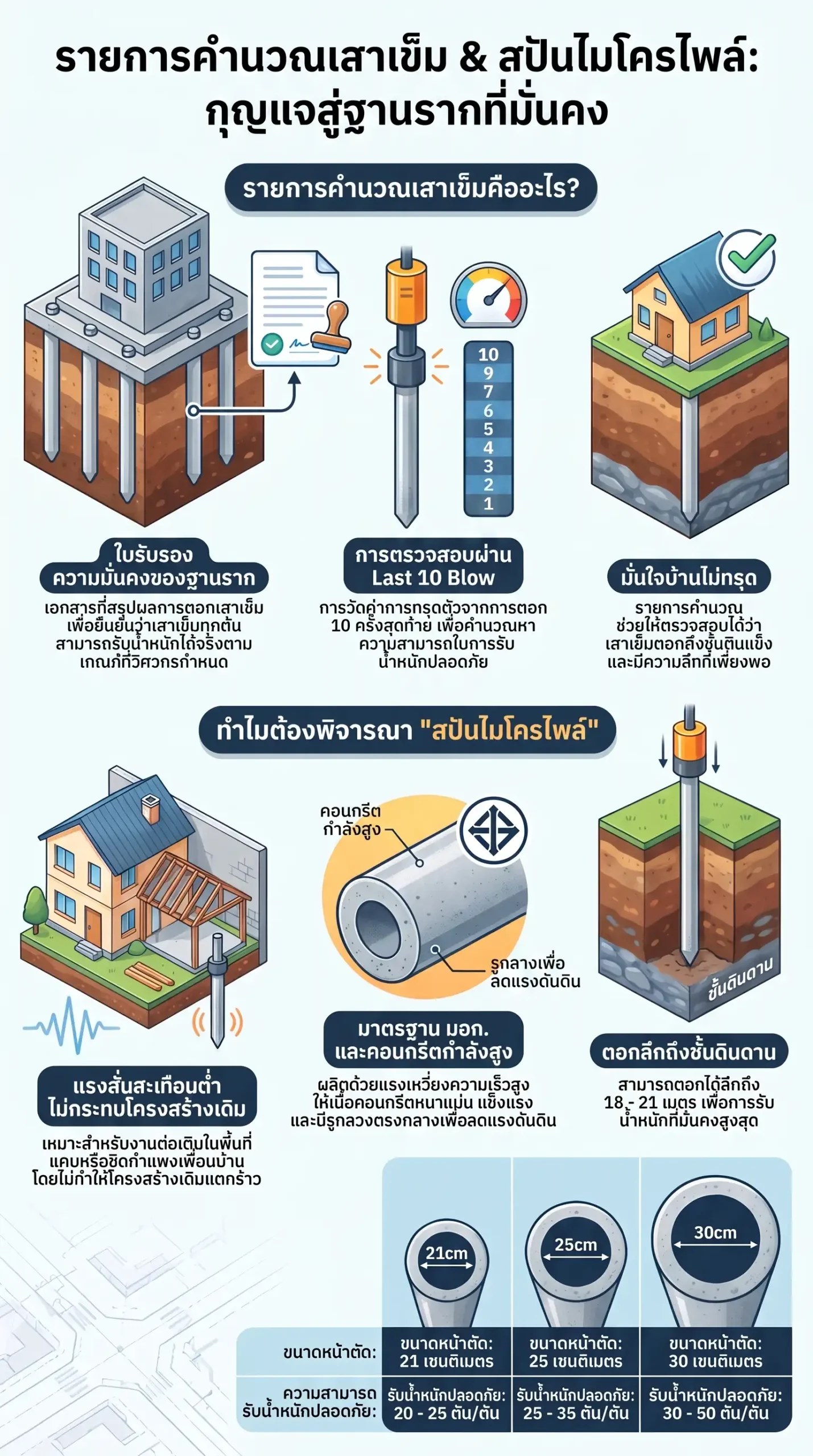

540 รายการคำนวณก่อนตอกเสาเข็ม คืออะไร?
รายการคำนวณเสาเข็ม คือ เอกสารทางวิศวกรรมที่จัดทำโดยวิศวกรโยธาตามกฎหมาย เพื่อแสดงรายละเอียด ขั้นตอน และหลักเกณฑ์ทางวิทยาศาสตร์ในการออกแบบฐานรากให้สามารถรองรับน้ำหนักของอาคารได้อย่างมั่นคงและปลอดภัย สำหรับเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) รายการคำนวณถือเป็น “ใบรับรองความมั่นคงของฐานราก” ที่ยืนยันว่าส่วนต่อเติมหรืออาคารนั้นจะไม่เกิดการทรุดตัวจนสร้างความเสียหายในอนาคต
สาระสำคัญที่ต้องพิจารณาในรายการคำนวณเสาเข็ม มีดังนี้ครับ:
- การคำนวณน้ำหนักบรรทุก (Load Calculation)
วิศวกรจะนำน้ำหนักรวมของอาคาร ซึ่งประกอบด้วยน้ำหนักบรรทุกคงที่ (Dead Load) เช่น โครงสร้าง ผนัง วัสดุปูพื้น และน้ำหนักบรรทุกจร (Live Load) เช่น ผู้อยู่อาศัยและเฟอร์นิเจอร์ มาคำนวณหาแรงกดที่ถ่ายลงสู่เสาเข็มแต่ละต้น
- การวิเคราะห์ชั้นดิน (Soil Analysis)
ข้อมูลจากรายงานการสำรวจดิน (Soil boring report) จะถูกนำมาพิจารณาเพื่อหาค่าแรงเสียดทานผิว (Skin Friction) และแรงต้านที่ปลายเข็ม (End Bearing) ในชั้นดินระดับต่างๆ เพื่อกำหนดความลึกที่เสาเข็มสปันไมโครไพล์ต้องตอกลงไปให้ถึงชั้นดินดาน (Bedrock)
- กำลังรับน้ำหนักบรรทุกปลอดภัย (Safe Load)
รายการคำนวณจะระบุค่าแรงต้านทานที่ยอมให้ของเสาเข็ม ($Q_{allow}$) ซึ่งได้จากการนำกำลังรับน้ำหนักสูงสุด ($Q_{ult}$) มาหารด้วยส่วนเผื่อเพื่อความปลอดภัย (Factor of Safety – SF)
- โดยปกติในงานก่อสร้างถาวรจะใช้ค่า SF เท่ากับ 2.5
- เสาเข็มสปันไมโครไพล์ของภูมิสยามมีค่าการรับน้ำหนักปลอดภัยที่สูงตามมาตรฐาน มอก. 397-2562 เช่น ขนาดเส้นผ่าศูนย์กลาง 21 ซม. รับได้ 20-25 ตัน 25 ซม. รับได้ 25-35 ตัน และ 30 ซม. รับได้ 35-50 ตันต่อต้น
- สูตรการตอกเสาเข็ม (Pile Driving Formula)
ในขั้นตอนการติดตั้งจริง วิศวกรจะใช้สูตรทางพลศาสตร์เพื่อตรวจสอบว่าเสาเข็มที่ตอกลงไปสามารถรับน้ำหนักได้ตามรายการคำนวณหรือไม่ โดยสูตรที่นิยมใช้ในประเทศไทยคือ Hiley Formula ซึ่งต้องคำพิจารณาจาก:
- น้้าหนักของลูกตุ้มและระยะยก
- ค่า Blow Count: โดยเฉพาะการเช็คค่า Last 10 Blows (ระยะจมจากการตอก 10 ครั้งสุดท้าย) เพื่อยืนยันว่าปลายเสาเข็มหยั่งถึงชั้นดินแข็งจริง
- การออกแบบโครงสร้างคอนกรีตฐานราก
รายการคำนวณจะรวมถึงการออกแบบฐานราก (Pile Cap) เช่น ขนาดหน้าตัดของฐานราก (B D) ความหนา (H) รวมถึงปริมาณและระยะห่างของเหล็กเสริม เพื่อให้การถ่ายเทน้ำหนักจากตอม่อลงสู่เสาเข็มเป็นไปอย่างสมบูรณ์
สรุป: การพิจารณาเสาเข็มสปันไมโครไพล์ผ่านรายการคำนวณ จะช่วยให้เจ้าของอาคารมั่นใจได้ว่าวัสดุที่ใช้มีคุณภาพตามมาตรฐาน มอก. และกระบวนการติดตั้งถูกควบคุมด้วยหลักวิศวกรรมที่ตรวจสอบได้จริงผ่านวิธีพลศาสตร์ (Dynamic Load Test) ตามมาตรฐาน ASTM D4945-96 ครับ
