1011 ลาสเท็นโบ คืออะไร? นับยังไง? รู้ได้ยังไงว่าเสาเข็มถึงชั้นดินแข็งแล้ว?

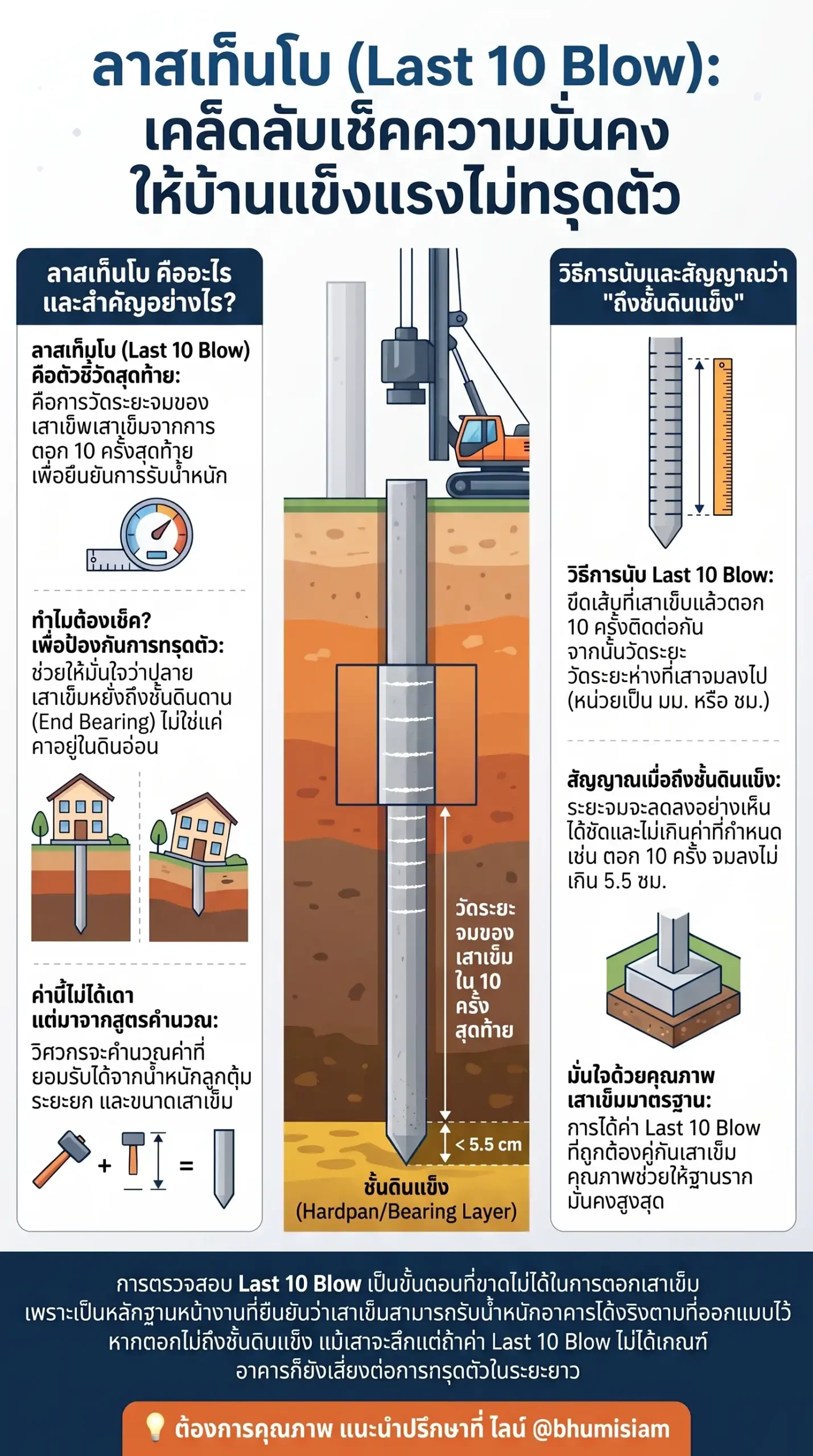

ลาสเท็นโบ (Last Ten Blows) คือ การวัดระยะการจมของเสาเข็มจากการตอก 10 ครั้งสุดท้าย เพื่อใช้เป็นเกณฑ์ตัดสินว่าเสาเข็มต้นนั้นสามารถรับน้ำหนักได้ตามที่วิศวกรออกแบบไว้หรือไม่ และปลายเสาเข็มได้หยั่งลงถึงชั้นดินแข็งที่มั่นคงแล้วหรือยัง,,
วิธีการนับและวัดค่า Last Ten Blows
การวัดค่านี้จะทำเมื่อเสาเข็มถูกตอกลงไปจนใกล้จะถึงระดับความลึกที่คาดการณ์ไว้ หรือเริ่มตอกลงได้ยากขึ้น โดยมีขั้นตอนดังนี้:
- การเตรียมเครื่องมือ: วิศวกรหรือช่างจะใช้กระดาษติดที่ข้างเสาเข็มและใช้ดินสอขีดเส้นบนเฟรมอ้างอิงที่อยู่นิ่ง,
- การตอกและขีดเส้น: ในขณะที่ปั้นจั่นตอกเสาเข็ม ดินสอจะขีดเส้นลงบนกระดาษตามจังหวะการลงของเสาเข็ม,
- การนับ 10 ครั้ง: ทำการตอกต่อเนื่องกัน 10 ครั้ง แล้ววัดระยะห่างรวมที่เสาเข็มจมลงไปจากครั้งที่ 1 ถึงครั้งที่ 10,
- การหาค่าเฉลี่ย: นำระยะรวมที่ได้มาหารด้วย 10 เพื่อหาค่าระยะจมเฉลี่ยต่อการตอก 1 ครั้ง (ค่า s) แล้วนำไปเทียบกับค่าที่คำนวณไว้จากสูตรทางวิศวกรรม เช่น สูตรของ Hiley หรือ Engineering News Formula,,
รู้ได้อย่างไรว่าเสาเข็มถึงชั้นดินแข็งแล้ว?
การสังเกตว่าเสาเข็มสปันไมโครไพล์หรือเสาเข็มตอกทั่วไปถึงชั้นดินแข็ง (เช่น ชั้นดินดานหรือชั้นทรายแน่น) สามารถดูได้จากสัญญาณต่อไปนี้:
- ระยะจมลดลงอย่างมาก: เมื่อตอกถึงชั้นดินแข็ง ระยะที่เสาเข็มจะจมลงในการตอกแต่ละครั้งจะน้อยลงอย่างเห็นได้ชัด,
- จำนวนครั้งการตอก (Blow Count) พุ่งสูงขึ้น: หากกำหนดระยะจมคงที่ (เช่น ทุกๆ 30 ซม.) จำนวนครั้งที่ต้องตอกเพื่อให้เสาเข็มจมลงได้ระยะนั้นจะเพิ่มขึ้นอย่างรวดเร็วเมื่อเจอชั้นดินแข็ง,
- ค่า Last Ten Blows ได้ตามมาตรฐาน: ระยะจมรวมของ 10 ครั้งสุดท้ายต้อง ไม่เกิน ค่าที่วิศวกรระบุไว้ในรายการคำนวณ หากตอกแล้วเสาเข็มจมน้อยกว่าค่านั้น แสดงว่าเสาเข็มมีความแน่นเพียงพอที่จะรับน้ำหนักปลอดภัย (Safe Load) ได้แล้ว,
- อาการ “ตอกไม่ลง” (Refusal): หากตอกต่อเนื่องกันหลายครั้งแล้วเสาเข็มแทบไม่จมลงเลย หรือมีอาการสะท้อนกลับของลูกตุ้มแรงขึ้น แสดงว่าถึงชั้นดินแข็งปานกลางถึงแข็งมากแล้ว ไม่ควรฝืนตอกต่อเพราะอาจทำให้หัวเสาเข็มแตกหรือเสาเข็มชำรุดได้,
ความสำคัญของคุณภาพและการตรวจสอบ
สำหรับเสาเข็มสปันไมโครไพล์ซึ่งต้องเชื่อมต่อกันเป็นท่อนๆ การตรวจสอบคุณภาพมีความสำคัญมาก:
- คุณภาพรอยเชื่อม: ต้องเชื่อมเพลทเหล็กให้เต็มรอบและแน่นหนา เพื่อให้การส่งผ่านพลังงานจากการตอกลงไปถึงปลายเข็มทำได้อย่างเต็มที่และไม่หลุดออกจากกันเมื่อเจอชั้นดินแข็ง,
- ความสมบูรณ์ของเสาเข็ม: สามารถทดสอบยืนยันความสมบูรณ์หลังการติดตั้งด้วยวิธี Dynamic Load Test หรือ Seismic Integrity Test เพื่อความมั่นใจสูงสุดในคุณภาพโครงสร้างฐานราก,,
หากคุณต้องการงานฐานรากที่มีคุณภาพมาตรฐาน มอก. พร้อมรายการคำนวณและควบคุมงานโดยวิศวกรมืออาชีพ สามารถแนะนำปรึกษาได้ที่ ไลน์ @bhumisiam ครับ,
สรุปท้ายบทความ Last Ten Blows คือตัวชี้วัดสุดท้ายที่เป็นหัวใจสำคัญในการตรวจสอบความมั่นคงของเสาเข็ม โดยจะนับระยะจมจากการตอก 10 ครั้งสุดท้ายเพื่อยืนยันว่าเสาเข็มถึงชั้นดินแข็งจริงตามรายการคำนวณ การที่เสาเข็มมีระยะจมน้อยลงและค่า Blow Count สูงขึ้นเป็นสัญญาณยืนยันว่าโครงสร้างบ้านของคุณจะตั้งอยู่บนชั้นดินที่มั่นคง ลดความเสี่ยงในการทรุดตัวเอียงในอนาคตได้อย่างมีประสิทธิภาพ การใช้เสาเข็มสปันไมโครไพล์ที่ได้มาตรฐานคู่กับการเช็คค่า Last Ten Blows ที่แม่นยำจึงเป็นทางออกที่ดีที่สุดสำหรับงานก่อสร้างและต่อเติมครับ
