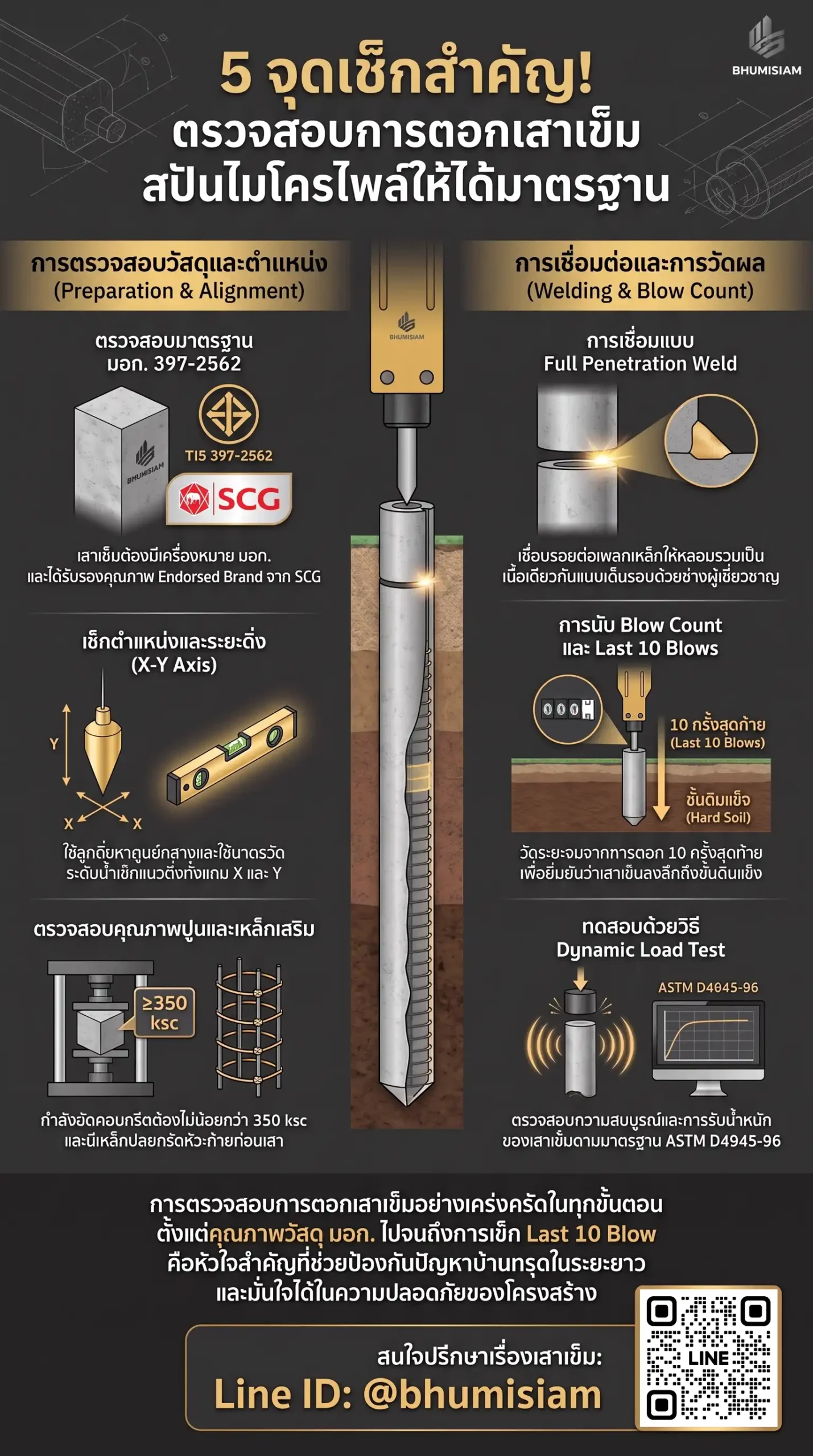

899 ตรวจการตอกเข็มสปันไมโครไพล์ ทำอย่างไร? (ตรวจสภาพวัสดุ มอก. การเช็คระยะดิ่ง ตำแหน่งตามแบบ รอยเชื่อม การนับจำนวนครั้งที่ตอก Blow Count)
การตรวจสอบขั้นตอนการตอกเสาเข็มสปันไมโครไพล์อย่างถูกต้องตามมาตรฐานวิศวกรรม เป็นหัวใจสำคัญที่จะช่วยให้รากฐานของอาคารมีความมั่นคงและปลอดภัยในระยะยาว โดยมีขั้นตอนการตรวจเช็กที่สำคัญดังนี้ครับ:
1. ตรวจสภาพวัสดุและมาตรฐาน มอก.
- เครื่องหมาย มอก.: ตรวจเช็กว่าเสาเข็มได้รับมาตรฐาน มอก. 397-2562 สำหรับเสาเข็มสปันไมโครไพล์ และหากเป็นเสาเข็มไอไมโครไพล์ต้องเป็น มอก. 396-2549.
- สภาพกายภาพ: เนื้อคอนกรีตต้องมีความหนาแน่นสูง ผิวเรียบเนียนขัดมันจากการผลิตด้วยระบบแรงเหวี่ยง (Spun) และมีรูกลมกลวงตรงกลางที่ชัดเจน.
- กำลังอัดคอนกรีต: ต้องมีค่ากำลังอัดไม่น้อยกว่า 350-400 ksc ตามข้อกำหนด.
2. ตรวจตำแหน่งตามแบบและระยะดิ่ง
- การวางตำแหน่ง: ย้ายปั้นจั่นให้ตรงกับหมุดศูนย์กลางฐานรากตามแบบแปลน โดยใช้ลูกดิ่งหาจุดศูนย์กลางระหว่าง Cap Pile กับหมุดศูนย์ให้แม่นยำ.
- การเช็กระยะดิ่ง: เมื่อวางเสาเข็มท่อนแรก ต้องตรวจสอบแนวดิ่งด้วยมาตรวัดระดับน้ำทั้งแกน X และแกน Y เพื่อให้มั่นใจว่าเสาเข็มตั้งตรง ไม่เอนเอียง.
- การตรวจสอบซ้ำ: ต้องทำการตรวจสอบระดับน้ำอีกครั้งทุกครั้งที่มีการต่อเสาเข็มท่อนถัดไป.
3. ตรวจสอบรอยเชื่อมระหว่างท่อน
- วิธีการเชื่อม: ต้องใช้การเชื่อมไฟฟ้าแบบหลอมละลายเนื้อเหล็กเต็มพื้นที่ (Full Penetration Weld) บริเวณแผ่นเพลทเหล็กหัวและท้ายเสา.
- คุณภาพรอยเชื่อม: แนวเชื่อมต้องประสานติดกันเป็นเนื้อเดียว เชื่อมเต็มรอบหัวเสาเข็ม เพื่อให้เสาทั้งสองท่อนต่อกันสนิทและเป็นเส้นตรง.
- วัสดุเชื่อม: ควรใช้ลวดเชื่อมที่ได้มาตรฐาน เช่น ขนาด 3.2 มม. เกรด E7016 หรือ E6013.
- การตรวจพินิจ: ตรวจสอบด้วยสายตา (Visual Inspection) ว่ารอยเชื่อมต้องไม่มีรอยร้าว (Cracks) หรือรอยพรุนอากาศ (Porosity).
4. การนับจำนวนครั้งที่ตอก (Blow Count)
- Last 10 Blow Count: เป็นวิธีการตรวจสอบการรับน้ำหนักปลอดภัยของเสาเข็มที่สำคัญที่สุด โดยวิศวกรจะนับจำนวนครั้งในการตอก 10 ครั้งสุดท้าย เพื่อดูระยะจมตัวของเสาเข็ม.
- การประเมินผล: หากเสาเข็มจมตัวลงตามเกณฑ์ที่วิศวกรคำนวณไว้ (เช่น ระยะจมเฉลี่ย 10 ครั้งสุดท้ายไม่เกินค่าที่กำหนด) แสดงว่าปลายเสาเข็มหยั่งถึงชั้นดินดาน (Hard Strata) ที่แข็งแรงเพียงพอแล้ว.
- ข้อควรระวัง: หากตอกแล้วจมง่ายเกินไปแสดงว่าดินยังไม่แน่นพอ ต้องต่อเข็มเพิ่ม แต่หากตอกไม่ลงแล้วฝืนตอกต่ออาจทำให้เสาเข็มชำรุดได้.
พิจารณา “เสาเข็มสปันไมโครไพล์” จากภูมิสยาม
เสาเข็มสปันไมโครไพล์มีข้อดีที่โดดเด่นคือแรงสั่นสะเทือนต่ำ เนื่องจากรูกลวงตรงกลางช่วยลดแรงดันดินขณะตอก ทำให้ตอกชิดผนังบ้านเดิมหรือกระจกได้โดยไม่ทำให้โครงสร้างเดิมเสียหาย. นอกจากนี้ยังรับน้ำหนักได้สูงถึง 20-50 ตันต่อต้น และหน้างานสะอาดไม่มีดินโคลนเลอะเทอะ.
แนะนำปรึกษาและออกแบบฐานรากฟรี (สำหรับงานบ้าน) ได้ที่ ไลน์ @bhumisiam.
สรุปท้ายบทความ
การตรวจสอบการตอกเสาเข็มสปันไมโครไพล์ที่ถูกต้อง เริ่มต้นตั้งแต่การคัดเลือกวัสดุมาตรฐาน มอก. 397-2562 การควบคุมตำแหน่งและแนวดิ่งให้ตรงตามแบบวิศวกรรม การกำกับดูแลรอยเชื่อมต่อให้แข็งแรงมั่นคงแบบเต็มรอบ และปิดท้ายด้วยการตรวจสอบค่า Last 10 Blow Count เพื่อยืนยันว่าเสาเข็มหยั่งลงบนชั้นดินแข็งจริง ขั้นตอนเหล่านี้จะช่วยประกันความมั่นคงถาวร ลดความเสี่ยงปัญหาบ้านทรุดเอียง และสร้างความปลอดภัยสูงสุดให้กับผู้อยู่อาศัยตามมาตรฐานกฎหมายควบคุมอาคารปี 2566.
