748 การตอกเสาเข็ม การเชิดของหัวเสาเข็ม? แรงตอกสะท้อนกลับทำให้เสาเด้งขึ้น?
ปรากฏการณ์หัวเสาเข็มเชิดหรืออาการเสาเข็มเด้งขึ้นในขณะตอก หรือหลังจากตอกเสร็จแล้ว มีสาเหตุหลักมาจากกลศาสตร์ของการถ่ายเทพลังงานและพฤติกรรมของดินรอบเสาเข็ม โดยมีรายละเอียดดังนี้ครับ

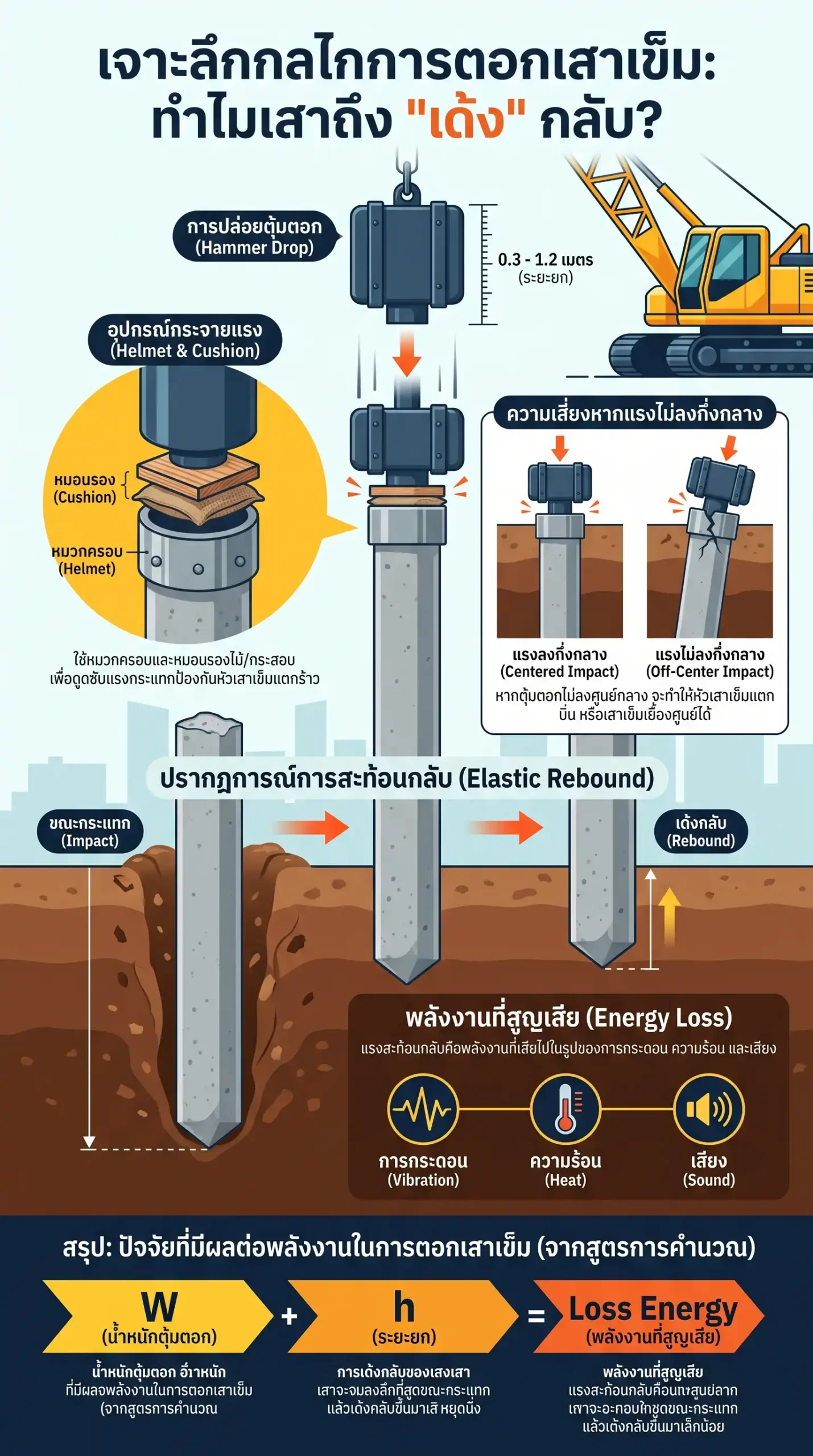

- แรงตอกสะท้อนกลับ (Elastic Rebound)
- การยุบตัวชั่วคราว: ในขณะที่ลูกตุ้มตกลงกระแทกหัวเสาเข็ม ทั้งตัวเสาเข็มเองและชั้นดินจะเกิดการยุบตัวชั่วคราวแบบอิลาสติก (Elastic Compression)
- การเด้งกลับ: เมื่อสิ้นสุดแรงกระแทก พลังงานส่วนหนึ่งที่สะสมอยู่ในรูปของความเครียดจะดีดตัวกลับ ทำให้หัวเสาเข็มเด้งคืนตัวขึ้นมา ซึ่งในทางวิศวกรรมเรียกส่วนนี้ว่า “Elastic Rebound”
- พลังงานสูญเสีย: หากเสาเข็มเด้งขึ้นมากเกินไป แสดงว่าพลังงานจากการตอกสูญเสียไปกับการคืนตัวของดินและเสาเข็ม มากกว่าที่จะทำให้เสาเข็มจมลงดินจริง
- ปรากฏการณ์เสาเข็มเชิด (Pile Heave)
- การแทนที่ดิน: เมื่อมีการตอกเสาเข็มต้นใหม่ลงในชั้นดินเหนียวหนาหรือดินอ่อน เนื้อเสาเข็มจะไปแทนที่มวลดิน ทำให้ดินถูกอัดตัวและพยายามขยายตัวออกทางด้านข้างและดันขึ้นด้านบน
- แรงดันดินยกเสาเข็ม: แรงดันจากการแทนที่ดินของเสาเข็มต้นใหม่นี้ สามารถไปดันเสาเข็มข้างเคียงที่ตอกเสร็จไปแล้วให้ “เชิด” หรือเด้งลอยขึ้นจากตำแหน่งเดิมได้
- อันตรายต่อการรับน้ำหนัก: หากเสาเข็มเชิดขึ้น ปลายเสาเข็มจะลอยตัวพ้นจากชั้นดินแข็ง (Hard Strata) ทำให้สูญเสียกำลังรับน้ำหนักที่ปลายเข็ม (End Bearing) และเสี่ยงต่อการทรุดตัวรุนแรงในอนาคต
- คลื่นความเค้นสะท้อนกลับ (Stress Wave Reflection)
- คลื่นสะท้อนจากปลายเข็ม: เมื่อแรงกระแทกจากค้อนวิ่งไปถึงปลายเสาเข็มที่วางอยู่บนชั้นดินที่แข็งมาก คลื่นจะสะท้อนกลับมายังหัวเสาเข็มในลักษณะของคลื่นดึงหรือคลื่นอัด ซึ่งอาจทำให้เสาเข็มเกิดอาการสั่นหรือกระโดดขึ้นได้หากน้ำหนักตุ้มไม่เหมาะสม
- แนวทางป้องกันด้วยนวัตกรรมเสาเข็มสปันไมโครไพล์
- รูกลวงลดแรงดัน: เสาเข็มสปันไมโครไพล์ถูกออกแบบให้มีรูกลวงตรงกลาง เพื่อให้ดินสามารถไหลแทรกขึ้นมาตามรูกลวงในขณะตอกได้
- ลดปัญหาเสาเชิด: วิธีนี้ช่วยลดการแทนที่ดินในแนวราบได้มหาศาล จึงลดแรงดันดินที่จะไปยกให้เสาเข็มต้นข้างเคียงเชิดขึ้น ช่วยให้ฐานรากมีความมั่นคงแม่นยำสูง
สรุปท้ายบทความ
อาการเสาเข็มเด้งหรือหัวเสาเข็มเชิดเกิดขึ้นได้จาก 2 ปัจจัยหลัก คือ การคืนตัวตามธรรมชาติของวัสดุและดินในขณะตอก และแรงดันจากการแทนที่ดินซึ่งส่งผลให้เสาเข็มต้นข้างเคียงลอยตัวขึ้น อาการเสาเข็มเชิดถือเป็นเรื่องอันตรายเพราะอาจทำให้ปลายเข็มไม่หยั่งถึงชั้นดินแข็งตามที่ออกแบบไว้ การเลือกใช้ เสาเข็มสปันไมโครไพล์ ที่มีรูกลวงตรงกลางเป็นทางออกที่มีประสิทธิภาพมาก เพราะช่วยระบายแรงดันดินขึ้นมาด้านบนแทนการเบียดออกด้านข้าง ช่วยลดโอกาสการเกิดเสาเชิดและแรงสั่นสะเทือนต่อโครงสร้างโดยรอบได้อย่างดีเยี่ยมครับ
