746 การตอกเสาเข็ม ความยาวท่อนไม่สัมพันธ์กัน? การต่อท่อน 1.5 เมตรไม่แนบสนิท? เสาเข็มได้มาตรฐาน?
การตอกเสาเข็มที่มีการต่อท่อน โดยเฉพาะเสาเข็มสปันไมโครไพล์ที่มีความยาวมาตรฐานท่อนละ 1.5 เมตร จำเป็นต้องให้ความสำคัญกับความเที่ยงตรงและคุณภาพของจุดต่อเพื่อให้รากฐานมีความมั่นคง โดยมีรายละเอียดดังนี้ครับ
ปัญหาการต่อท่อน 1.5 เมตรไม่แนบสนิท
- สาเหตุหลักจากการตั้งเสาไม่ดิ่ง: หากเสาเข็มท่อนแรกตอกลงไปโดยไม่ได้แนวดิ่งที่เที่ยงตรง (ทั้งแกน X และ แกน Y) จะทำให้ท่อนที่สองที่นำมาวางต่อไม่สามารถประกบได้แนบสนิทกับหน้าตัดเดิม
- ผลกระทบต่อความมั่นคง: เมื่อหน้าตัดเหล็กเพลทหัวเสาแนบไม่สนิท จะส่งผลให้การเชื่อมต่อทำได้ไม่เต็มวงหรือไม่ได้มาตรฐาน ทำให้จุดต่อกลายเป็นจุดอ่อนที่อาจหักหรือหลุดออกจากกันเมื่อรับน้ำหนักบรรทุก
- การแก้ไขและป้องกัน: ก่อนเริ่มตอกต้องใช้มาตรวัดระดับน้ำหรือลูกดิ่งตรวจสอบความเป็นแนวดิ่งอย่างเคร่งครัด และในขณะต่อท่อนที่สองควรใช้ “Cap Pile” เป็นตัวบังคับไม่ให้เสาเข็มเคลื่อนออกจากตำแหน่งเพื่อให้หน้าตัดสัมผัสกันสนิทที่สุด
ความสัมพันธ์ของความยาวท่อนและการตอก
- การต่อเพื่อเพิ่มความลึก: เสาเข็มสปันไมโครไพล์ออกแบบมาให้เชื่อมต่อกันได้เรื่อยๆ เพื่อให้สามารถตอกลงไปจนถึง “ชั้นดินดาน” หรือชั้นดินแข็งที่อยู่ลึก (เช่น ในกรุงเทพฯ อาจลึก 18-21 เมตร)
- จำนวนครั้งการตอก (Blow Count): ความยาวรวมของเสาเข็มที่ต้องใช้อาจไม่เท่ากันในทุกจุด แม้จะใช้ท่อน 1.5 เมตรเท่ากันก็ตาม โดยวิศวกรจะพิจารณาจาก “Blow Count” หรือค่าการจม 10 ครั้งสุดท้าย (Last 10 Blows) เพื่อยืนยันว่าปลายเสาเข็มหยั่งถึงชั้นดินที่แข็งแรงเพียงพอแล้ว
- การเชื่อมต่อมาตรฐาน: รอยต่อระหว่างท่อนต้องทำการเชื่อมไฟฟ้าเต็มรอบหัวเสาเข็ม (Full Penetration Weld) เพื่อให้เสาเข็มที่ต่อกันหลายท่อนทำหน้าที่เป็นเส้นตรงแนวเดียวและรับน้ำหนักได้เทียบเท่าเสาเข็มต้นเดียว
การตรวจสอบเสาเข็มที่ได้มาตรฐาน
- มาตรฐาน มอก.: เสาเข็มสปันไมโครไพล์ที่มีคุณภาพต้องได้รับมาตรฐาน มอก. 397-2562 และสำหรับเสาเข็มไอไมโครไพล์ควรเป็นมาตรฐาน มอก. 396-2549
- กระบวนการผลิต: ควรเลือกเสาเข็มจากโรงงานที่มีระบบควบคุมการผลิตด้วยคอมพิวเตอร์ และมีการตรวจสอบคุณภาพวัสดุ (หิน ทราย ซีเมนต์) ตามมาตรฐานสากล
- การทดสอบคุณภาพ: เสาเข็มที่ได้มาตรฐานควรผ่านการทดสอบกำลังรับน้ำหนัก เช่น การทดสอบด้วยวิธีพลศาสตร์ (Dynamic Load Test) ตามมาตรฐาน ASTM D4945-96 เพื่อยืนยันความสมบูรณ์ของตัวเข็มและจุดต่อ

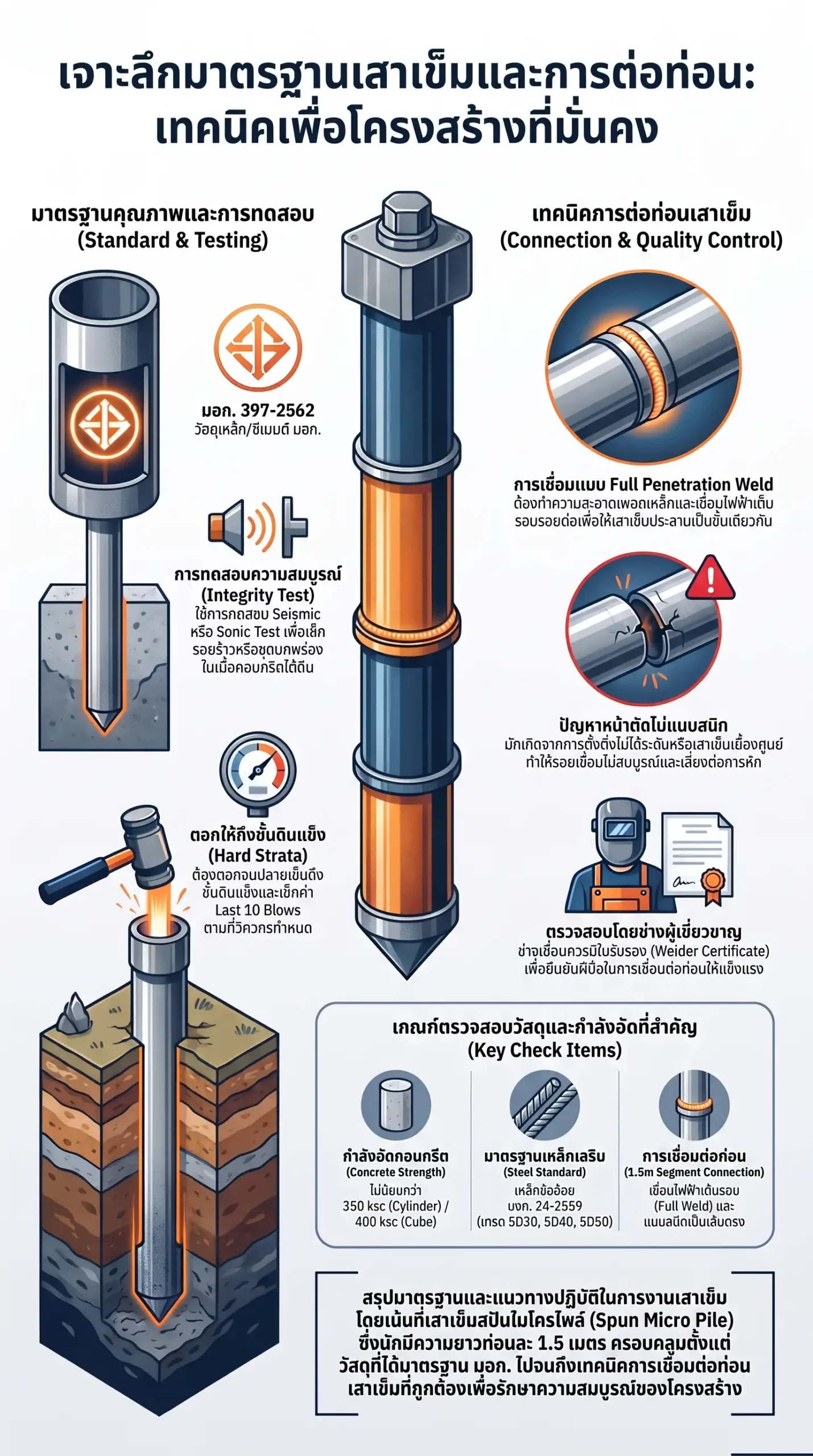

สรุปท้ายบทความ หัวใจสำคัญของการตอกเสาเข็มแบบต่อท่อนคือ “ความเที่ยงตรงของการตั้งดิ่ง” และ “ความสมบูรณ์ของรอยเชื่อม” หากเสาต่อกันไม่แนบสนิทจะทำให้โครงสร้างรับแรงเยื้องศูนย์และเสี่ยงต่อการวิบัติ การเลือกใช้เสาเข็มที่ได้รับมาตรฐาน มอก. 397-2562 และควบคุมงานโดยวิศวกรที่ตรวจสอบค่า Last 10 Blows อย่างละเอียด จะช่วยให้มั่นใจได้ว่าส่วนต่อเติมหรืออาคารจะมีความมั่นคงและไม่เกิดปัญหาการทรุดตัวในระยะยาวครับ
