553 การจัดวางเสาเข็มกลุ่ม มีกี่รูปแบบ?
การจัดวางเสาเข็มกลุ่ม (Group Pile) มีรูปแบบที่หลากหลายขึ้นอยู่กับจำนวนเสาเข็มที่วิศวกรคำนวณเพื่อรองรับน้ำหนักของอาคาร โดยมีหลักการสำคัญคือต้องจัดวางให้จุดศูนย์ถ่วงของกลุ่มเสาเข็มตรงกับแนวแรงที่ถ่ายลงมาจากเสาตอม่อเพื่อให้การรับน้ำหนักเป็นไปอย่างสมดุล

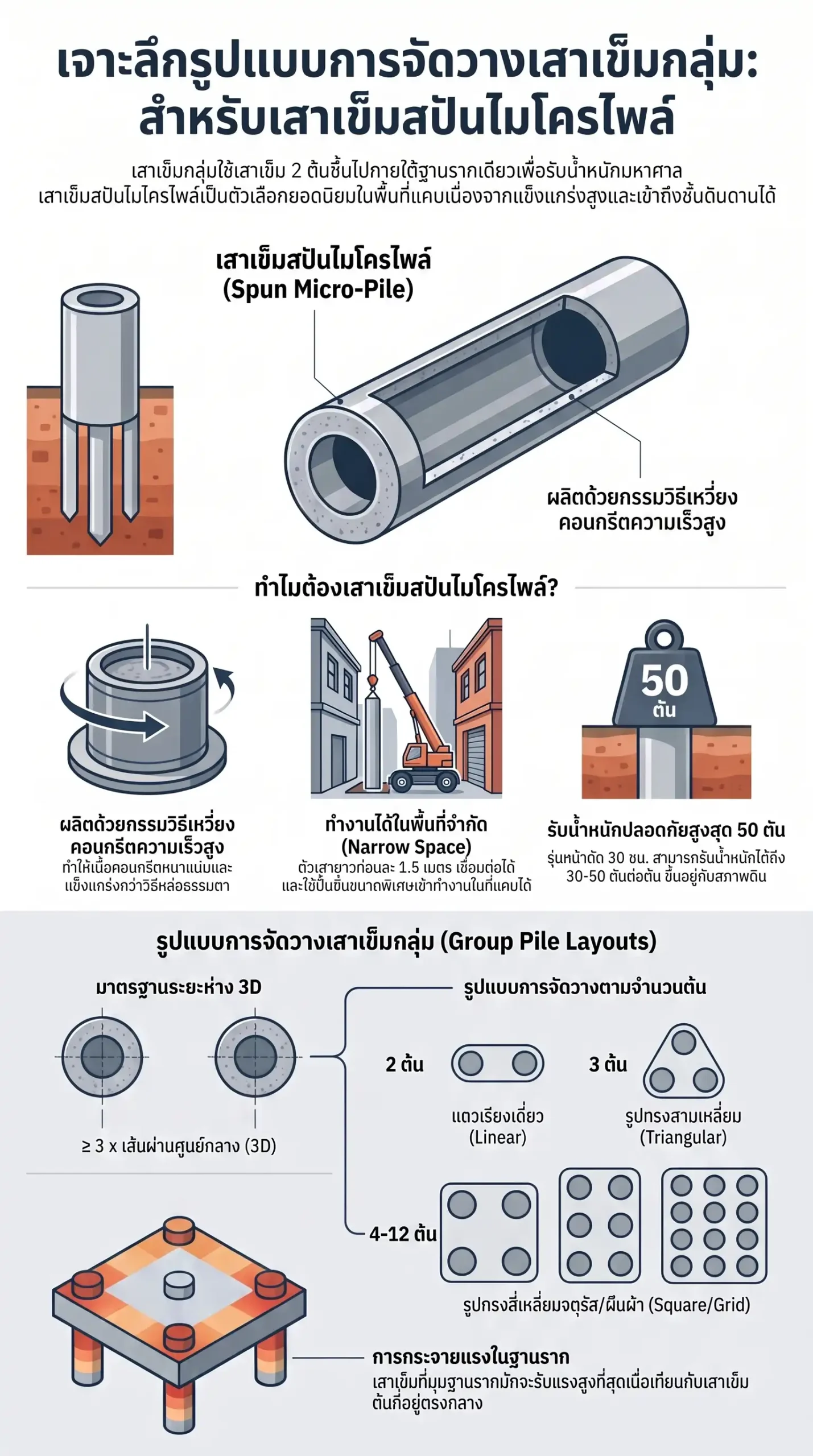

รูปแบบการจัดวางเสาเข็มกลุ่มที่นิยมใช้
รูปแบบการจัดวางจะแปรผันตามจำนวนต้นของเสาเข็มในหนึ่งฐานราก ดังนี้:
- เสาเข็ม 2 ต้น: จัดวางเป็นแนวเส้นตรงขนานกับความยาวของฐานราก
- เสาเข็ม 3 ต้น: จัดวางเป็นรูปสามเหลี่ยม (มักเป็นสามเหลี่ยมด้านเท่า) โดยมีเสาอาคารอยู่ตรงกลางศูนย์ถ่วง
- เสาเข็ม 4 ต้น: จัดวางเป็นรูปสี่เหลี่ยมจัตุรัส เป็นรูปแบบที่นิยมมากที่สุดสำหรับฐานรากทั่วไป
- เสาเข็ม 5 ต้น: จัดวางเป็นรูปสี่เหลี่ยมจัตุรัส 4 มุม และมีเสาเข็มอีก 1 ต้นอยู่ตรงจุดศูนย์กลาง
- เสาเข็ม 6 ต้น: จัดวางเป็นแถว แถวละ 3 ต้น จำนวน 2 แถว
- เสาเข็ม 7 ต้น: จัดวางเป็นรูปหกเหลี่ยมโดยมีเสาเข็ม 1 ต้นอยู่ตรงกลาง
- เสาเข็ม 8 ต้น: จัดวางเป็นกลุ่มตามความเหมาะสมของหน้าตัดฐานราก เพื่อให้ได้จุดศูนย์ถ่วงที่แม่นยำ
- เสาเข็ม 9 ต้น: จัดวางเป็นรูปแบบตาราง 3×3 (แถวละ 3 ต้น จำนวน 3 แถว)
- เสาเข็ม 10-12 ต้น: จัดวางเป็นลักษณะแถวเรียงกันในรูปแบบสี่เหลี่ยมผืนผ้าหรือหกเหลี่ยม ตามความเหมาะสมของน้ำหนักบรรทุกที่มหาศาล
การพิจารณาสำหรับ “เสาเข็มสปันไมโครไพล์”
เมื่อเลือกใช้เสาเข็มสปันไมโครไพล์ในฐานรากกลุ่ม มีข้อพิจารณาทางวิศวกรรมที่สำคัญดังนี้:
- ระยะห่างระหว่างต้น (Pile Spacing): มาตรฐานทางวิศวกรรมกำหนดให้ระยะห่างระหว่างศูนย์กลางเสาเข็มแต่ละต้นควรอยู่ที่ 3 เท่าของเส้นผ่านศูนย์กลางเสาเข็ม (3D) เช่น หากใช้เสาเข็มสปันขนาด 20 ซม. ควรเว้นระยะห่างระหว่างต้น 60 ซม. เพื่อป้องกันการเกิด “Stress Overlap” หรือการซ้อนทับกันของหน่วยแรงในดินซึ่งจะทำให้ประสิทธิภาพการรับน้ำหนักลดลง
- ประสิทธิภาพของกลุ่มเข็ม: เสาเข็มสปันไมโครไพล์มีรูกลวงตรงกลางซึ่งช่วยลดแรงดันดินและแรงสั่นสะเทือนขณะตอก ทำให้การตอกเสาเข็มในลักษณะกลุ่มทำได้ดีกว่าเสาเข็มตัน เพราะช่วยลดโอกาสที่ดินจะเบียดตัวจนส่งผลกระทบต่อเสาเข็มต้นข้างเคียงที่ตอกไปก่อนหน้า
- การรับน้ำหนักมหาศาล: เนื่องเสาเข็มสปันไมโครไพล์ (โดยเฉพาะขนาดหน้าตัด 30 ซม.) สามารถรับน้ำหนักปลอดภัยได้สูงถึง 30-50 ตันต่อต้น เมื่อจัดวางเป็นกลุ่ม (เช่น กลุ่ม 4 ต้น) จะสามารถรองรับน้ำหนักรวมได้มหาศาลเกินกว่า 100 ตัน ทำให้เหมาะกับการทำฐานรากอาคารสูง 3-5 ชั้น หรือฐานรากเครื่องจักรหนักในโรงงานที่มีพื้นที่จำกัด
สรุป
การจัดวางเสาเข็มกลุ่มมีรูปแบบตั้งแต่ 2 ต้นไปจนถึง 12 ต้นหรือมากกว่า โดยจัดวางตามรูปทรงเรขาคณิต (เส้นตรง, สามเหลี่ยม, สี่เหลี่ยม หรือตาราง) เพื่อให้รับแรงได้สมดุลที่สุด หัวใจสำคัญในการจัดวางเสาเข็มสปันไมโครไพล์คือการรักษา ระยะห่างระหว่างต้นที่ 3 เท่าของเส้นผ่านศูนย์กลาง เพื่อประสิทธิภาพสูงสุดในการรับน้ำหนัก และด้วยคุณสมบัติรูกลวงตรงกลางของระบบสปัน จึงช่วยลดผลกระทบต่อดินและโครงสร้างเดิมได้ดีกว่าเสาเข็มระบบอื่นในขณะดำเนินการติดตั้งเป็นกลุ่มต้นครับ
