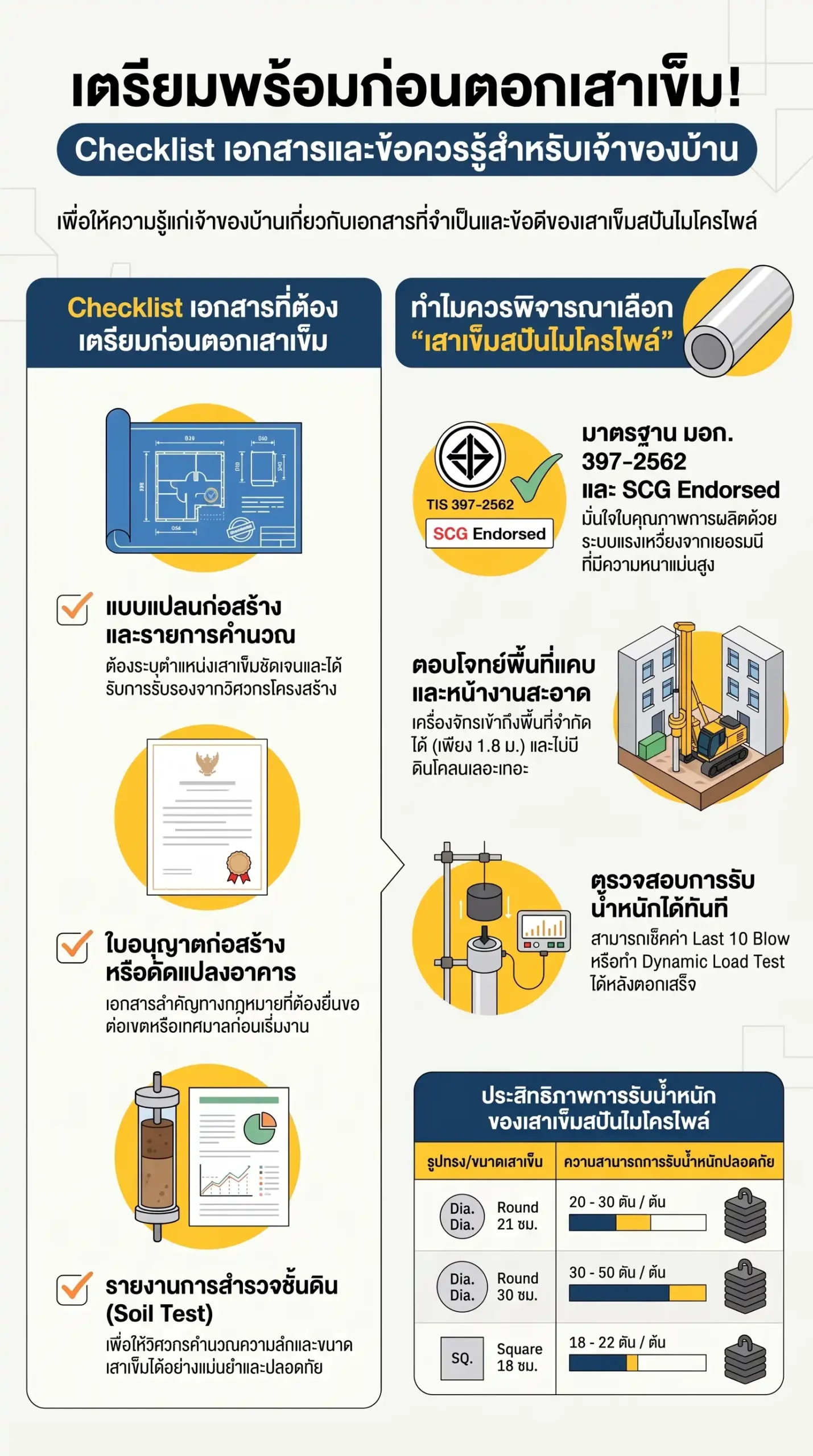

538 ก่อนจะตอกเสาเข็มต้องมีเอกสารอะไรบ้าง? (แบบแปลนก่อสร้างที่ระบุตำแหน่งเสาเข็ม รายการคำนวณโครงสร้าง เอกสารขออนุญาตก่อสร้าง และอื่นๆ)
ก่อนจะเริ่มตอกเสาเข็ม โดยเฉพาะการใช้เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) เพื่อความมั่นคงและถูกต้องตามกฎหมายควบคุมอาคาร คุณจำเป็นต้องเตรียมเอกสารและข้อมูลสำคัญ ดังนี้ครับ:
- เอกสารด้านการอนุญาตและแบบวิศวกรรม
- ใบอนุญาตก่อสร้าง (Building Permit): ต้องดำเนินการยื่นขออนุญาตต่อเจ้าพนักงานท้องถิ่นตาม พระราชบัญญัติควบคุมอาคาร ก่อนเริ่มงาน
- แบบแปลนก่อสร้าง (Construction Drawings): ต้องมีผังแสดงตำแหน่งเสาเข็ม (P) และแบบขยายฐานราก (Footing) ที่ระบุจำนวนเสาเข็ม ขนาดเหล็กเสริม และความหนาของฐานรากอย่างชัดเจน รวมทั้งต้องแสดงรายละเอียดของรอยต่อเสาเข็มในแบบแปลนด้วย
- รายการคำนวณโครงสร้าง (Structural Calculation): จัดทำและลงนามรับรองโดยวิศวกรโยธา โดยระบุแรงต้านทานที่ยอมให้อย่างปลอดภัยของเสาเข็ม หากเสาเข็มต้นใดรับน้ำหนักเกิน 40 ตัน ผู้ออกแบบต้องให้การรับรองเป็นพิเศษ
- ข้อมูลสภาพดิน (Soil Data)
- รายงานการสำรวจดิน (Soil Boring Log Report): เอกสารนี้สำคัญมากเพื่อระบุความลึกของชั้นดินแข็ง (Bearing Layer) ที่แน่นอน ช่วยให้วิศวกรกำหนดความยาวเสาเข็มได้อย่างแม่นยำและป้องกันปัญหาบ้านทรุดตัว โดยรายงานต้องประกอบด้วยแผนผังจุดสำรวจ บันทึกชั้นดิน และระดับน้ำใต้ดิน
- เอกสารรับรองมาตรฐานผลิตภัณฑ์ (สำหรับสปันไมโครไพล์)
- ใบอนุญาต มอก. 397-2562: สำหรับเสาเข็มสปันไมโครไพล์ ควรเลือกใช้ผลิตภัณฑ์ที่ได้รับมาตรฐานอุตสาหกรรม และมีใบอนุญาตแสดงเครื่องหมาย มอก. จากโรงงานผลิตเพื่อการันตีคุณภาพ
- ใบเซอร์รับรองคุณภาพวัสดุ (Mill Certificate): เอกสารจากโรงงานที่ระบุผลทดสอบคุณสมบัติทางกลของเหล็กที่ใช้ในล็อตนั้นๆ เพื่อยืนยันความแข็งแรง
- เอกสารรับรองทีมงานและเครื่องจักร
- ใบรับรองช่างเชื่อม (Welder Certificate): เนื่องจากการตอกสปันไมโครไพล์ต้องมีการเชื่อมต่อท่อนเสาเข็ม ช่างเชื่อมจึงต้องผ่านการทดสอบและมีใบรับรองตามมาตรฐาน
- ใบรับรองเครื่องจักร (ปจ.1 / ปจ.2): เอกสารรับรองความปลอดภัยของเครื่องตอกเสาเข็มและปั้นจั่นที่ใช้งานหน้างาน
- เอกสารสรุปผลหลังการติดตั้ง
- รายงาน Blow Count (Blow Count Report): หลังตอกเสร็จ วิศวกรหรือผู้ควบคุมงานต้องจัดทำรายงานการตอก โดยเฉพาะค่า Last 10 Blow Count เพื่อเป็นหลักฐานยืนยันว่าเสาเข็มแต่ละต้นหยั่งถึงชั้นดินแข็งและสามารถรับน้ำหนักได้ตามรายการคำนวณจริง
- รายการคำนวณหลังตอก: ในบางกรณีวิศวกรจะจัดทำใบรับรองความมั่นคงของฐานรากหลังการติดตั้งเสร็จสิ้น
สรุป: การเตรียมเอกสารครบถ้วนไม่เพียงแต่ช่วยให้การก่อสร้างเป็นไปตามกฎหมาย แต่ยังเป็นการสร้างใบรับรองความมั่นคงของฐานราก เพื่อให้เจ้าของอาคารมั่นใจว่าโครงสร้างจะปลอดภัยและไม่ทรุดตัวในระยะยาวครับ
