520 จะรู้ได้อย่างไรว่าเสาเข็มรับน้ำหนักได้จริง?

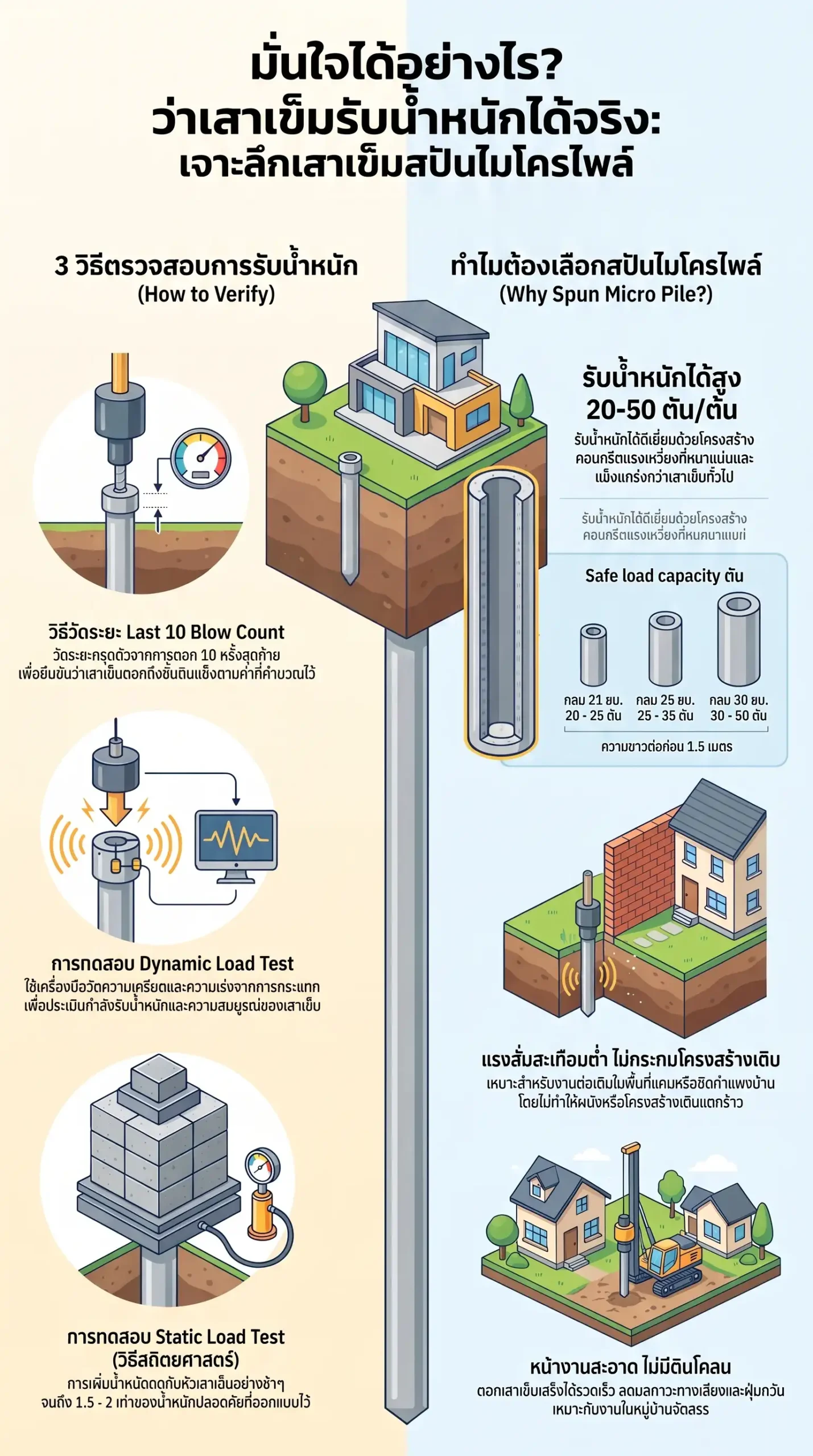

การตรวจสอบว่าเสาเข็ม โดยเฉพาะ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) สามารถรับน้ำหนักได้จริงตามที่วิศวกรออกแบบไว้หรือไม่ สามารถทำได้ด้วยวิธีมาตรฐานทางวิศวกรรมที่สำคัญ ดังนี้ครับ
- การนับจำนวนครั้งการตอก (Blow Count)
เป็นวิธีที่ใช้ตรวจสอบ ในขณะที่ทำการตอกเสาเข็ม เพื่อดูความแน่นของชั้นดินที่ปลายเสาเข็ม
- Last 10 Blows: เป็นการวัดระยะจมของเสาเข็มจากการตอก 10 ครั้งสุดท้าย เพื่อยืนยันว่าปลายเสาเข็มตอกอัดแน่นถึงชั้นดินดานแล้วจริง ๆ
- เกณฑ์การตัดสิน: หากเสาเข็มจมลงน้อยมากตามระยะที่วิศวกรคำนวณไว้ (เช่น ไม่เกิน 5.5 ซม. ใน 10 ครั้งสุดท้าย) แสดงว่าปลายเสาเข็มชนเข้ากับชั้นดินแข็งและสามารถรับน้ำหนักได้ตามเป้าหมาย
- สูตรคำนวณ: วิศวกรจะใช้สูตรทางพลศาสตร์ เช่น Hiley Formula หรือ Engineering News Formula เพื่อประเมินกำลังรับน้ำหนักบรรทุกประลัยจากข้อมูลการตอกจริงที่หน้างาน
- การทดสอบด้วยวิธีพลศาสตร์ (Dynamic Load Test)
เป็นวิธีที่เป็นที่นิยมมากสำหรับเสาเข็มไมโครไพล์ เนื่องจากมีความสะดวกรวดเร็วและประหยัดกว่าวิธีดั้งเดิม
- วิธีการ: ติดตั้งเซนเซอร์ (Strain Transducer และ Accelerometer) ไว้ที่หัวเสาเข็มเพื่อวัดค่าความเครียดและความเร่งจากการปล่อยลูกตุ้มกระทบหัวเสาเข็ม
- การวิเคราะห์ผล: ข้อมูลจะถูกนำไปวิเคราะห์ด้วยโปรแกรมคอมพิวเตอร์ (เช่น CAPWAP) เพื่อยืนยันว่าเสาเข็มต้นนั้นสามารถรับ น้ำหนักปลอดภัย (Safe Load) ได้จริงตามที่ออกแบบไว้ (เช่น 20-50 ตันต่อต้น) และตรวจสอบความสมบูรณ์ของตัวเสาเข็มไปด้วยในตัว
- มาตรฐาน: โดยทั่วไปจะอ้างอิงมาตรฐาน ASTM D4945-96
- การทดสอบด้วยวิธีสถิตยศาสตร์ (Static Pile Load Test)
เป็นวิธีตรวจสอบที่ได้รับความเชื่อถือสูงสุดในด้านความแม่นยำ
- วิธีการ: ใช้น้ำหนักจริงกดทับบนหัวเสาเข็ม (เช่น ก้อนคอนกรีต) หรือใช้เสาเข็มสมอเพื่อสร้างแรงต้าน
- เกณฑ์มาตรฐาน: ตามกฎหมาย (พ.ร.บ. ควบคุมอาคาร) กำหนดว่าการทรุดตัวทั้งหมดเมื่อรับน้ำหนักบรรทุกสูงสุดแล้วทิ้งไว้ 24 ชั่วโมง ต้องไม่เกิน 25 มิลลิเมตร และเมื่อคลายน้ำหนักออกแล้ว การทรุดตัวสุทธิต้องไม่เกิน 6 มิลลิเมตร
- การเตรียมความพร้อมเบื้องต้น: การเจาะสำรวจชั้นดิน (Soil Boring Test)
ก่อนจะรู้ว่าเสาเข็มรับน้ำหนักได้จริงหรือไม่ หัวใจสำคัญคือต้องทราบระดับชั้นดินแข็งที่แท้จริง ในที่ดินแปลงนั้น
- ข้อมูลจากการเจาะสำรวจดินจะช่วยให้วิศวกรระบุได้ว่าต้องตอกเสาเข็มลงไปลึกกี่เมตร (เช่น 18-21 เมตร) เพื่อให้ถึงชั้นดินแข็ง (End Bearing)
- หากไม่มีข้อมูลดิน การตอกเสาเข็มอาจสั้นเกินไปจนรับน้ำหนักไม่ได้ หรือยาวเกินไปจนสิ้นเปลืองงบประมาณ
ข้อสรุปสำหรับเสาเข็มสปันไมโครไพล์: เนื่องจากเป็นเสาเข็มหน้าตัดเล็กแต่แข็งแกร่งสูง (มาตรฐาน มอก. 397-2562) การตรวจสอบด้วยค่า Last 10 Blow ร่วมกับการทำ Dynamic Load Test จะเป็นวิธีที่ช่วยยืนยันความมั่นคงและป้องกันปัญหาบ้านทรุดตัวในอนาคตได้ดีที่สุดครับ
