424 ฐานรากวางบนเสาเข็ม การออกแบบและมาตรฐาน มีอะไรบ้าง?

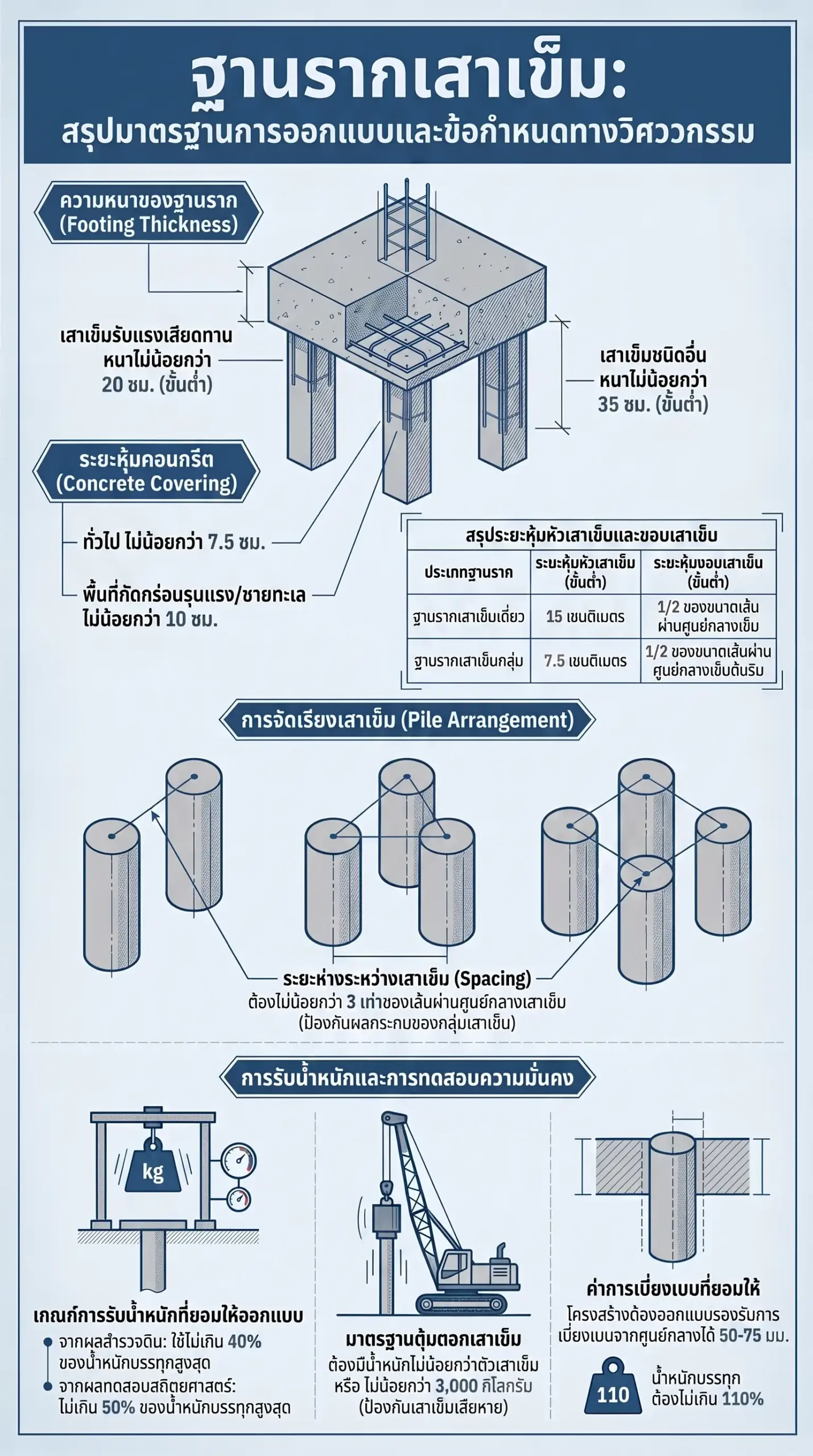

การออกแบบและมาตรฐานของ ฐานรากวางบนเสาเข็ม (Pile Cap Foundation) ในประเทศไทย มีหลักเกณฑ์สำคัญที่อ้างอิงตามกฎหมายและมาตรฐานวิศวกรรมสากล ดังนี้ครับ
- กฎหมายและมาตรฐานหลักที่ใช้บังคับ
- กฎกระทรวง กำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566: เป็นมาตรฐานทางกฎหมายล่าสุดที่ควบคุมการออกแบบฐานรากทั้งแบบแผ่และเสาเข็ม โดยเน้นความมั่นคงแข็งแรงและการรับน้ำหนักอย่างปลอดภัย.
- มาตรฐานวิศวกรรมสถานแห่งประเทศไทย (วสท.): ใช้สำหรับการคำนวณโครงสร้างคอนกรีตเสริมเหล็กและระยะหุ้มต่างๆ.
- มาตรฐานสากล: เช่น ACI 318 (มาตรฐานอเมริกา) และ BS 8110 (มาตรฐานอังกฤษ) ซึ่งวิศวกรนิยมใช้ในการวิเคราะห์แรงภายในฐานราก.
- ข้อกำหนดด้านมิติและระยะต่างๆ (ตามกฎกระทรวง 2566)
เพื่อให้ฐานรากมีความมั่นคง มาตรฐานได้กำหนดระยะที่สำคัญไว้ดังนี้:
- ความหนาของฐานคอนกรีต:
- เสาเข็มชนิดรับแรงเสียดทานเป็นหลัก (Friction Pile) ต้องหนาไม่น้อยกว่า 20 เซนติเมตร.
- เสาเข็มชนิดอื่น (เช่น เสาเข็มรับแรงแบกทานปลาย) ต้องหนาไม่น้อยกว่า 35 เซนติเมตร.
- ระยะหุ้มเสาเข็ม (Concrete Covering):
- ฐานรากเสาเข็มเดี่ยว: ระยะหุ้มหัวเสาเข็ม (ด้านบน) ไม่น้อยกว่า 15 ซม. และระยะหุ้มขอบเสาเข็ม (ด้านข้าง) ไม่น้อยกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลางเสาเข็ม.
- ฐานรากเสาเข็มกลุ่ม: ระยะหุ้มหัวเสาเข็มไม่น้อยกว่า 7.5 ซม. และระยะหุ้มขอบเสาเข็มไม่น้อยกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลางเสาเข็มต้นริม.
- ระยะห่างระหว่างเสาเข็ม: โดยทั่วไปต้องมีระยะห่างระหว่างศูนย์กลางเสาเข็มไม่น้อยกว่า 3 เท่าของมิติที่กว้างที่สุด ของหน้าตัดเสาเข็ม.
- วิธีการวิเคราะห์และออกแบบโครงสร้าง
วิศวกรจะเลือกใช้วิธีที่เหมาะสมตามความลึกและความกว้างของฐานราก ดังนี้:
- วิธีดั้งเดิม (Traditional Method): มักใช้อ้างอิง ACI โดยพิจารณาแรงเฉือนทางเดียว (One-way shear), แรงเฉือนทะลุ (Two-way/Punching shear) และโมเมนต์ดัดที่หน้าตัดวิกฤต (หน้าตัดที่ผิวเสาตอม่อ).
- แบบจำลองแขนค้ำยันและแขนยึด (Strut-and-Tie Model – STM): นิยมใช้กับฐานรากที่มีความหนามาก (Deep pile cap) โดยจำลองให้คอนกรีตรับแรงอัด (Strut) และเหล็กเสริมรับแรงดึง (Tie) ทำงานร่วมกันเป็นโครงข้อหมุน 3 มิติ.
- วิธีโครงข้อหมุนตาม BS 8110: คล้ายกับ STM โดยจะวิเคราะห์แรงดึงในเหล็กเสริมตามระยะห่างระหว่างเสาเข็ม.
- มาตรฐานวัสดุและการก่อสร้าง
- กำลังอัดคอนกรีต: สำหรับบ้านทั่วไปนิยมใช้คอนกรีตที่มีกำลังอัดตั้งแต่ 240-280 ksc ขึ้นไป (ทรงกระบอก). ส่วนเสาเข็มสปันไมโครไพล์มักมีกำลังอัดสูงกว่า 350 ksc เพื่อความทนทานในขณะตอก.
- เหล็กเสริม: ต้องมีการคำนวณระยะทาบเหล็กและการงอเหล็กเดือย (Dowels) เพื่อให้การถ่ายเทแรงจากเสาลงสู่ฐานรากและเสาเข็มเป็นไปอย่างสมบูรณ์.
- การเชื่อมต่อ: มักใช้วิธีสกัดหัวเสาเข็มให้เหล็กเส้นโผล่พ้นคอนกรีต เพื่อนำมาผูกยึดกับเหล็กเสริมฐานรากก่อนเทคอนกรีต.
- การตรวจสอบความปลอดภัย (Safety Factor)
- ค่าความปลอดภัย: โดยทั่วไปจะใช้ค่า F.S. อยู่ที่ 2.5 สำหรับเสาเข็มตอก และหากมีการทดสอบรับน้ำหนักจริง (Pile Load Test) อาจปรับลดลงได้ตามความเหมาะสม.
- การทดสอบ: ต้องมีการตรวจสอบค่า Blow Count (Last 10 Blows) เพื่อยืนยันว่าเสาเข็มถึงชั้นดินดานและรับน้ำหนักได้จริงตามที่ออกแบบไว้.
หากเป็นการก่อสร้าง อาคารสูง 4 ชั้นขึ้นไป หรืออาคารขนาดใหญ่ กฎหมายบังคับว่าต้องมี รายงานการสำรวจดิน (Soil Boring Test) ประกอบรายการคำนวณเสมอเพื่อความปลอดภัยสูงสุดครับ.
