397 ฟุตติ้งมีกี่แบบ?

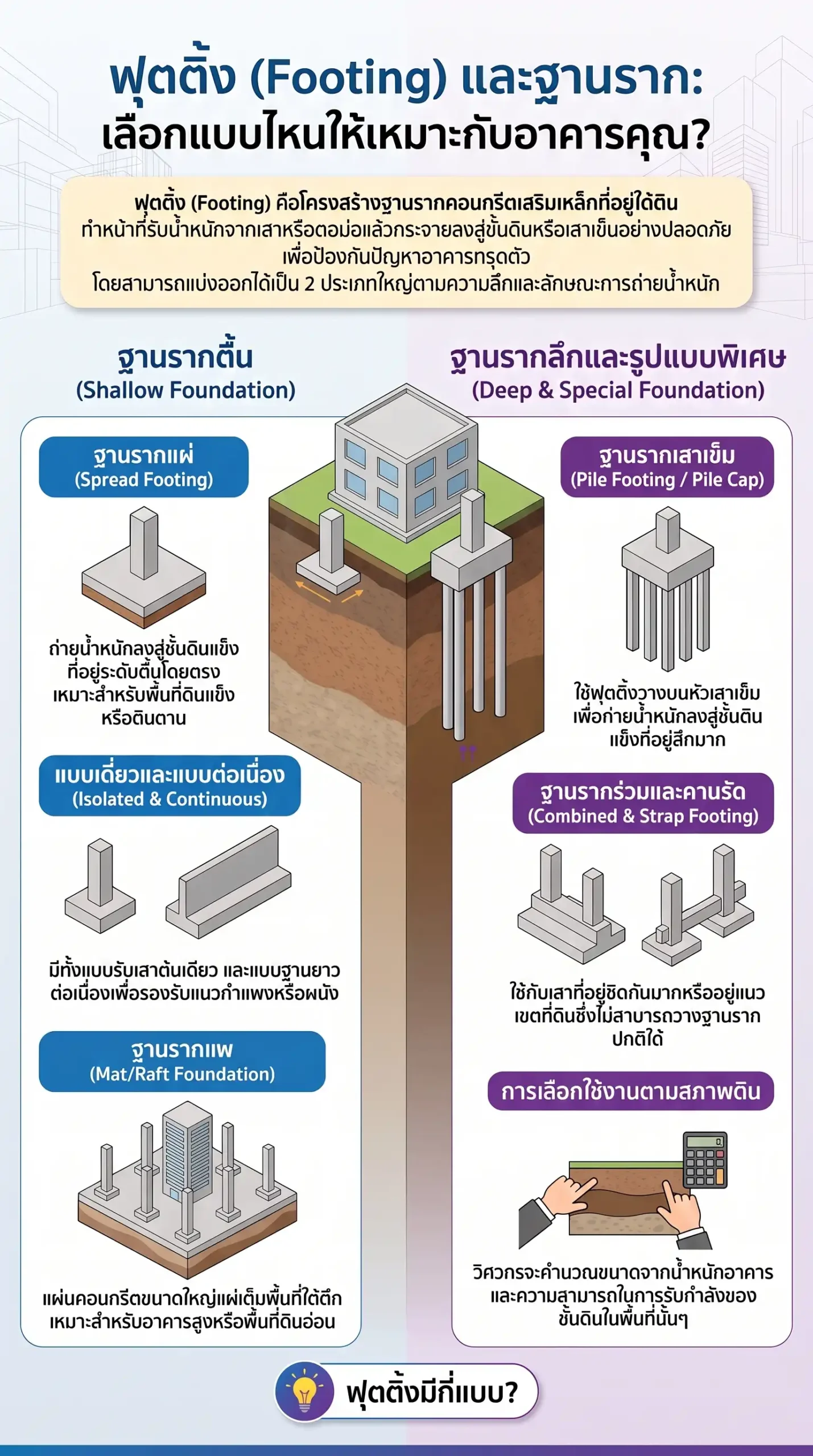

ฟุตติ้ง (Footing) หรือฐานราก สามารถแบ่งตามลักษณะโครงสร้างและการใช้งานตามมาตรฐานทางวิศวกรรมได้ 5 แบบหลัก ดังนี้:
- ฐานแผ่เดี่ยว (Isolated Footing): เป็นรูปแบบที่นิยมใช้มากที่สุด ออกแบบมาเพื่อรับน้ำหนักจากเสาเพียงต้นเดียว มักมีรูปร่างเป็นสี่เหลี่ยมจัตุรัสหรือสี่เหลี่ยมผืนผ้า
- ฐานต่อเนื่อง (Continuous or Strip Footing): เป็นฐานรากที่แผ่เป็นแนวยาวตลอดแนวผนังหรือกำแพงรับน้ำหนัก เพื่อกระจายน้ำหนักลงสู่ดินสม่ำเสมอตลอดแนว
- ฐานแผ่ร่วม (Combined Footing): ใช้รองรับเสาตั้งแต่ 2 ต้นขึ้นไปบนฐานเดียวกัน มักใช้ในกรณีที่เสาแต่ละต้นอยู่ใกล้กันมากจนฐานรากแยกซ้อนทับกัน หรือมีข้อจำกัดเรื่องพื้นที่ชิดเขตที่ดิน
- ฐานรากชนิดมีคานรัด (Strap or Cantilever Footing): มีคานช่วยยึดโยงระหว่างฐานรากตัวนอกที่ไม่สามารถวางตำแหน่งให้ตรงศูนย์กลางเสาได้ (เช่น เสาชิดเขต) กับฐานรากตัวใน เพื่อป้องกันการพลิกคว่ำและช่วยถ่ายเทน้ำหนัก
- ฐานรากแพ (Mat or Raft Foundation): เป็นแผ่นคอนกรีตเสริมเหล็กขนาดใหญ่เพียงแผ่นเดียวที่รองรับน้ำหนักเสาทุกต้นของอาคาร ช่วยลดปัญหาการทรุดตัวไม่เท่ากัน เหมาะสำหรับพื้นที่ดินอ่อนหรืออาคารขนาดใหญ่
นอกจากนี้ ในทางวิศวกรรมยังมีการแบ่งประเภทฐานรากตาม ความลึกและลักษณะการถ่ายน้ำหนัก ออกเป็น 2 ประเภทใหญ่ คือ:
- ฐานรากตื้น (Shallow Foundation): คือฐานรากที่วางอยู่บนชั้นดินแข็งระดับตื้น (มักไม่เกิน 3 เมตร) โดยไม่มีเสาเข็มรองรับ
- ฐานรากลึก (Deep Foundation): คือฐานรากที่ต้องใช้ เสาเข็ม (Pile) เป็นตัวกลางในการถ่ายน้ำหนักลงสู่ชั้นดินแข็งที่อยู่ลึกลงไป โดยเรียกฟุตติ้งที่วางบนหัวเสาเข็มนี้ว่า ฐานรากเสาเข็ม (Pile Cap)
