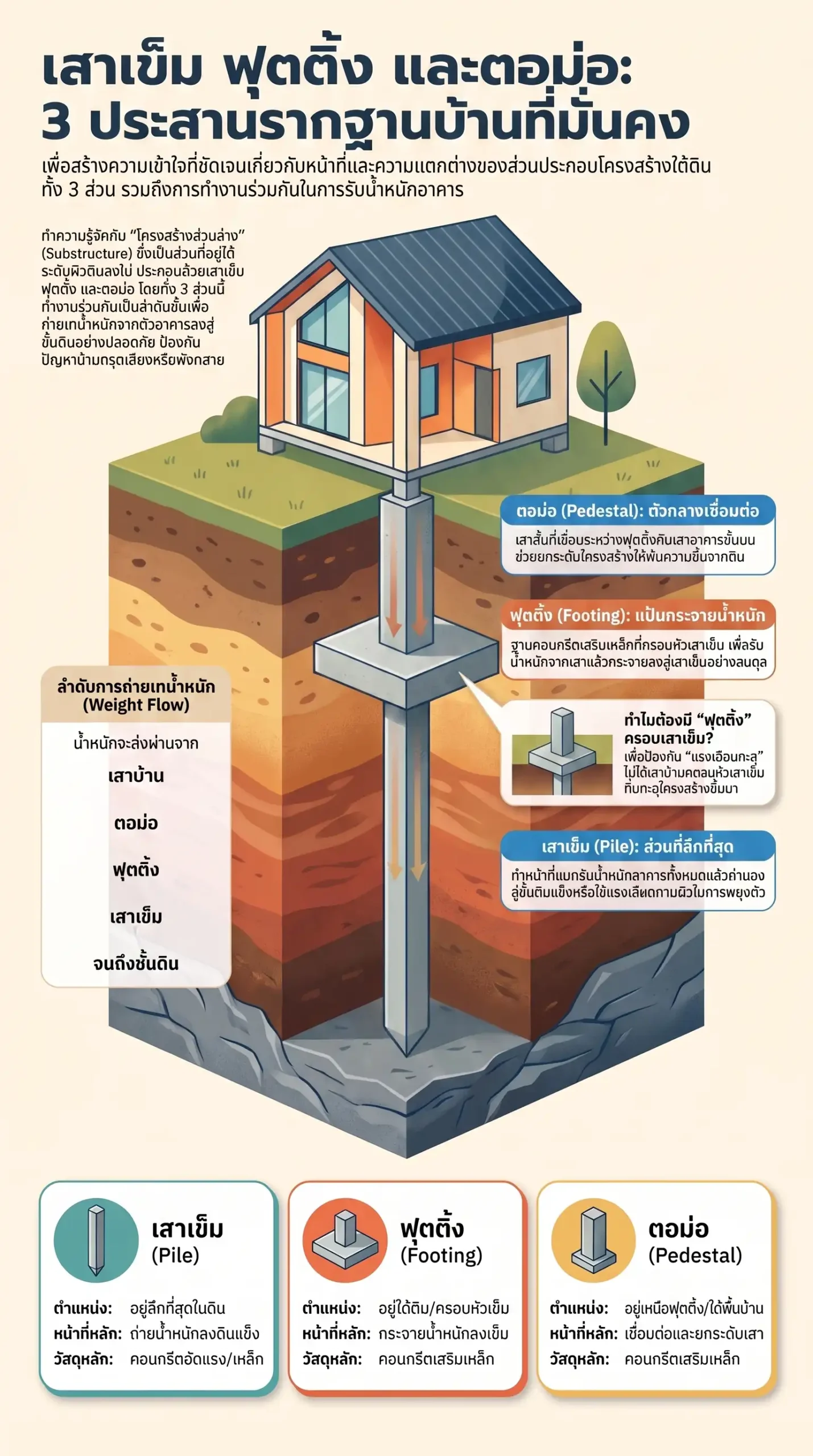

393 เสาเข็ม ตอม่อ และฟุตติ้ง คืออะไรและต่างกันอย่างไร?
เสาเข็ม ตอม่อ และฟุตติ้ง คือองค์ประกอบสำคัญของระบบฐานรากที่ทำงานร่วมกันเพื่อความมั่นคงของอาคาร โดยมีความหมายและหน้าที่แตกต่างกันดังนี้ครับ:
- เสาเข็ม (Pile)
- คืออะไร: เป็นส่วนประกอบของโครงสร้างที่ฝังลึกที่สุดในชั้นดิน ทำจากคอนกรีตอัดแรงหรือเหล็ก.
- หน้าที่: ทำหน้าที่ถ่ายน้ำหนักทั้งหมดของตัวอาคารลงสู่ชั้นดินแข็งหรือชั้นหินที่อยู่ลึกเกินกว่าจะขุดถึง เพื่อป้องกันไม่ให้อาคารจมหรือทรุดตัว โดยอาศัยแรงต้านที่ปลายเข็ม (End Bearing) และแรงเสียดทานที่ผิวเสาเข็ม (Skin Friction).
- ฟุตติ้ง (Footing) หรือ ฐานราก
- คืออะไร: โครงสร้างคอนกรีตเสริมเหล็กในแนวราบที่อยู่ใต้ดิน มักมีลักษณะเป็นแท่นสี่เหลี่ยมครอบอยู่บนหัวเสาเข็ม.
- หน้าที่: ทำหน้าที่เป็นตัวกลางในการรับน้ำหนักมหาศาลจากเสาหรือตอม่อ แล้วแผ่กระจายน้ำหนักลงสู่หัวเสาเข็มให้สม่ำเสมอ เพื่อป้องกันไม่ให้น้ำหนักกดลงที่จุดใดจุดหนึ่งจนเสาเข็มทะลุฟุตติ้ง (Punching Shear) และช่วยยึดกลุ่มเสาเข็มให้ทำงานเป็นชิ้นเดียวกัน.
- เสาตอม่อ (Pedestal)
- คืออะไร: เสาคอนกรีตขนาดสั้นที่ยื่นขึ้นมาจากฟุตติ้งเพื่อเชื่อมต่อกับคานคอดิน มักจะฝังอยู่ใต้ดินและโผล่พ้นดินขึ้นมาเพียงเล็กน้อย.
- หน้าที่: เป็นตัวเชื่อมโยงเพื่อถ่ายเทน้ำหนักจากเสาอาคารชั้นบนลงสู่ฟุตติ้ง และช่วยยกระดับโครงสร้างบ้านให้สูงพ้นจากความชื้นหรือน้ำใต้ดิน. โดยทั่วไปจะมีความสูงรวมประมาณ 50-100 เซนติเมตร.
ความแตกต่างและลำดับการทำงาน (Load Path)
ความแตกต่างที่ชัดเจนที่สุดคือตำแหน่งและความลึก ซึ่งส่งผลต่อลำดับการถ่ายเทน้ำหนักจากบนลงล่าง ดังนี้:
- ตอม่อ: อยู่ส่วนบนสุดของระบบฐานราก รับน้ำหนักจากเสาบ้านและคานคอดิน.
- ฟุตติ้ง: อยู่ตรงกลาง รับน้ำหนักต่อจากตอม่อเพื่อกระจายแรงให้กว้างขึ้น.
- เสาเข็ม: อยู่ลึกที่สุด รับน้ำหนักต่อจากฟุตติ้งเพื่อส่งลงสู่ชั้นดินที่แข็งแรง.
สรุปสั้นๆ คือ ตอม่อส่งแรง -> ฟุตติ้งกระจายแรง -> เสาเข็มแบกรับแรงลงดิน หากขาดส่วนใดส่วนหนึ่งไปอาจส่งผลต่อความมั่นคง เช่น ถ้ามีแต่เสาเข็มไม่มีฟุตติ้ง หัวเข็มอาจแตกหักได้เพราะรับแรงกดเป็นจุด หรือถ้ามีแต่ฟุตติ้งไม่มีเสาเข็มในพื้นที่ดินอ่อน อาคารจะทรุดตัวได้ง่าย.
