3088 สร้างโกดังสินค้า มีวิธีการตรวจสอบอย่างไรว่า ตอกเสาเข็มถึงชั้นดินแข็งแล้ว? และควรใช้เสาเข็มขนาดเท่าไหร่?
การสร้างโกดังสินค้าหรือโรงงานเก็บสินค้า ถือเป็นงานก่อสร้างโครงสร้างขนาดใหญ่ที่ต้องรับน้ำหนักบรรทุกสูง (Heavy Duty Loading) ทั้งจากน้ำหนักตัวอาคาร แร็คชั้นวางสินค้า (High-Rack Storage) การกองเก็บสินค้าหนัก รวมถึงการวิ่งผ่านของรถโฟล์กลิฟต์ (Forklift) หากท่าน ต้องการงานที่มีคุณภาพมาตรฐานวิศวกรรมสูง มั่นคง แข็งแรง และไม่มีปัญหาพื้นโกดังทรุดเอียงร้าวในระยะยาว มีรายละเอียดทางวิศวกรรมเกี่ยวกับการตรวจสอบชั้นดินและการเลือกขนาดเสาเข็มดังนี้ครับ

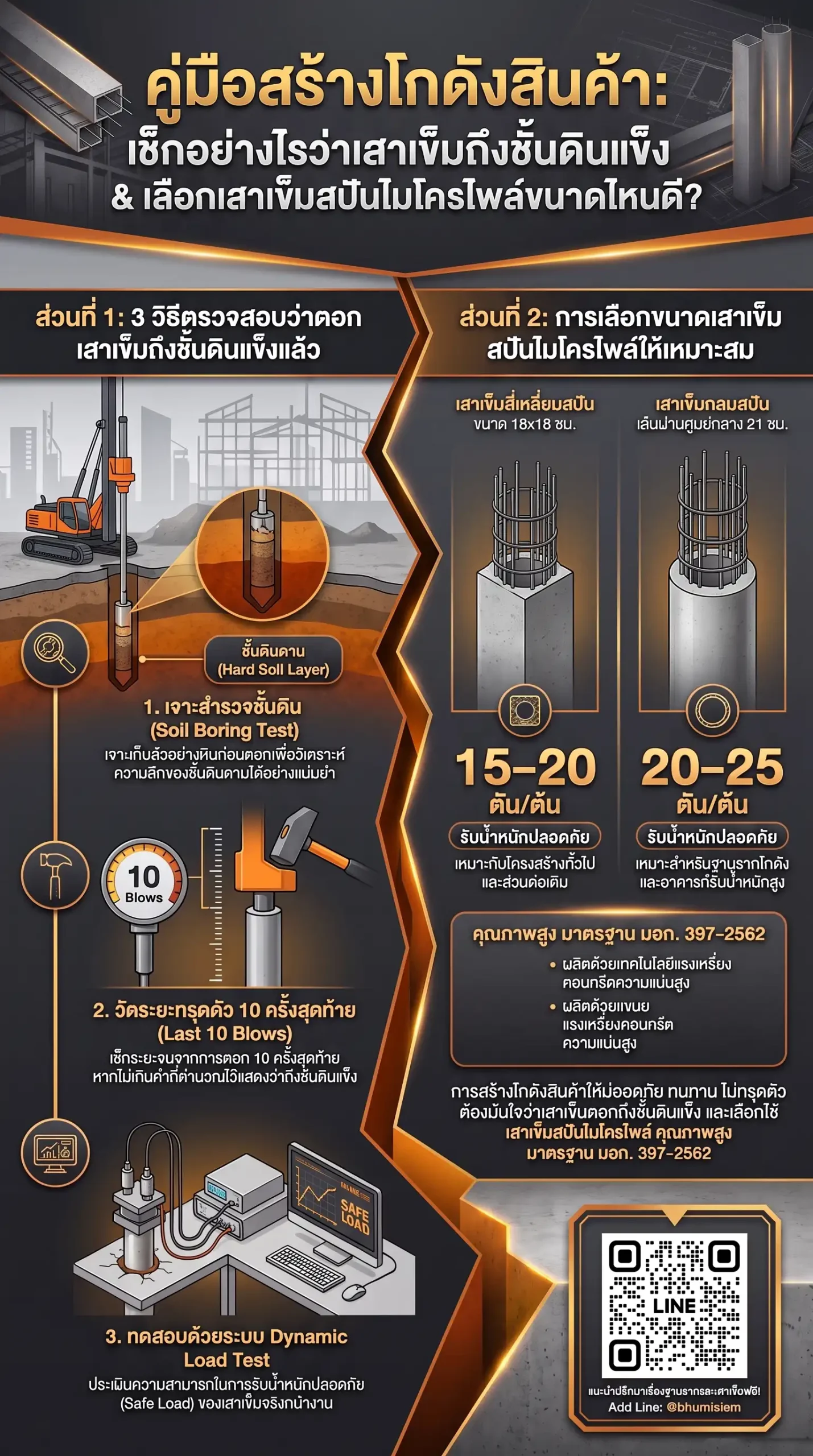

1. วิธีการตรวจสอบว่าตอกเสาเข็มถึงชั้นดินแข็งแล้ว (สำหรับงานสร้างโกดัง)
การยืนยันว่าเสาเข็มตอกลงไปลึกจนหยั่งถึง ชั้นดินแข็งดานหรือชั้นทรายแน่น (Bearing Layer) จริงอย่างปลอดภัย ไม่ได้ดูเพียงแค่ความลึกเป็นเมตร แต่มีวิธีการตรวจสอบตามมาตรฐานวิศวกรรมปฐพี ดังนี้:
- การเจาะสำรวจชั้นดินล่วงหน้า (Soil Boring Test):
- เป็นขั้นตอนแรกที่สำคัญที่สุด วิศวกรจะเจาะสำรวจดินในพื้นที่โครงการเพื่อนำตัวอย่างดินไปทดสอบในห้องปฏิบัติการ ทำให้ทราบความลึกของชั้นดินแข็ง (Hard Clay / Dense Sand) ค่า SPT N-Value และสภาพชั้นดินที่แน่นอนของหน้างาน ช่วยให้นักออกแบบกำหนดความยาวเสาเข็มได้อย่างแม่นยำ
- การวัดค่า Last 10 Blows (Blow Count):
- วิศวกรควบคุมงานจะใช้วิธีวัดระยะการจมตัวของเสาเข็มจากการตอก 10 ครั้งสุดท้าย (Last 10 Blows) โดยอ้างอิงสูตรคำนวณทางวิศวกรรม (Dynamic Driving Formula) เมื่อเสาเข็มตอกลงไปชนชั้นดินแข็ง ค่าการจมตัวต่อ 10 ครั้งจะลดน้อยลงเรื่อยๆ จนหยุดจมตามเกณฑ์ที่กำหนด ยืนยันว่าปลายเสาเข็มตั้งอยู่บนชั้นดินดานจริง
- การทดสอบกำลังรับน้ำหนักด้วยวิธี Dynamic Load Test (PDA Test – ASTM D4945):
- สำหรับโกดังสินค้าที่ต้องการคุณภาพและความมั่นใจสูงสุด จะมีการสุ่มทดสอบเสาเข็มด้วยวิธี Dynamic Load Test โดยติดตั้งเซนเซอร์ Strain Transducer และ Accelerometer ที่หัวเสาเข็ม แล้วปล่อยลูกตุ้มตอกกระทบ เพื่อประมวลผลด้วยโปรแกรมคอมพิวเตอร์ (CAPWAP) ซึ่งจะบอกค่ากำลังการรับน้ำหนักปลอดภัย (Safe Bearing Capacity) ได้อย่างแม่นยำ 100%
- การทดสอบความสมบูรณ์ของเสาเข็ม (PIT – Seismic Integrity Test – ASTM D5882):
- ใช้คลื่นความถี่ต่ำทดสอบความต่อเนื่องของเนื้อคอนกรีตเสาเข็มใต้ดิน เพื่อยืนยันว่าเสาเข็มไม่มีรอยแตกร้าว คอด หรือขาดออกจากกันขณะตอก
2. โกดังสินค้าควรใช้เสาเข็มสปันไมโครไพล์ขนาดเท่าไหร่?
การเลือกขนาดเสาเข็มสปันไมโครไพล์ขึ้นอยู่กับการคำนวณน้ำหนักลงฐานราก (Column Load / Footing Load) ของวิศวกรโครงสร้าง โดยมีขนาดมาตรฐานที่นิยมใช้สำหรับงานโกดังสินค้า ดังนี้:
- เสาเข็มกลมสปันไมโครไพล์ Dia. 30 cm. (แนะนำหลักสำหรับโกดังขนาดใหญ่/รับน้ำหนักมาก):
- กำลังรับน้ำหนักปลอดภัย (Safe Load): 30 – 50 ตันต่อต้น
- ความเหมาะสม: เหมาะอย่างยิ่งสำหรับโกดังสินค้าขนาดใหญ่ โรงงานอุตสาหกรรม แท่นวางเครื่องจักรหนัก หรือโกดังที่มีชั้นวางสินค้าทรงสูง (High Bay Racking) ที่ต้องการความมั่นคงแข็งแรงสูงสุด
- เสาเข็มกลมสปันไมโครไพล์ Dia. 25 cm. (เหมาะสำหรับโกดังขนาดกลาง):
- กำลังรับน้ำหนักปลอดภัย (Safe Load): 25 – 35 ตันต่อต้น
- ความเหมาะสม: เหมาะสำหรับคลังสินค้าขนาดกลาง โครงสร้างอาคารหลังคาเหล็ก Span กว้าง หรือส่วนขยายโกดังเดิม
- เสาเข็มกลมสปันไมโครไพล์ Dia. 21 cm.:
- กำลังรับน้ำหนักปลอดภัย (Safe Load): 20 – 25 ตันต่อต้น
- ความเหมาะสม: เหมาะสำหรับโกดังเก็บสินค้าขนาดเล็ก ลานโหลดสินค้า หรืออาคารสำนักงานออฟฟิศภายในโกดัง
- เสาเข็มสี่เหลี่ยมสปันไมโครไพล์ SQ 18×18 cm.:
- กำลังรับน้ำหนักปลอดภัย (Safe Load): 18 – 22 ตันต่อต้น
- ความเหมาะสม: เหมาะสำหรับโครงสร้างคานคอดิน อาคารส่วนบริการ หรือการจัดวางตั้งฉากชิดมุมฐานราก
3. ทำไมงานสร้างโกดังสินค้าคุณภาพสูง จึงควรเลือก “เสาเข็มสปันไมโครไพล์”?
- ความแข็งแกร่งสูงกว่าไมโครไพล์ทั่วไปถึง 10 เท่า: ผลิตด้วยเทคโนโลยีอัดแรงปั่นเหวี่ยงความเร็วสูง (Spun) จากเยอรมนี ควบคุมส่วนผสมด้วยระบบคอมพิวเตอร์ เนื้อคอนกรีตอัดแน่นสูง ไร้โพรงอากาศ ผ่านมาตรฐาน มอก. 397-2562 และเป็นรายแรกที่ได้รับรองคุณภาพ SCG Endorsed Brand
- รูกลวงตรงกลางช่วยลดแรงสั่นสะเทือน: ขณะตอก ดินจะแทรกตัวขึ้นมาทางรูกลวงตรงกลาง ช่วยระบายดินและลดแรงดันดินออกด้านข้าง ทำให้แรงสั่นสะเทือนขณะติดตั้งต่ำมาก สามารถตอกสร้างหรือต่อเติมชิดอาคารโกดังเดิม โครงสร้างข้างเคียง หรือใกล้เครื่องจักรได้โดยไม่ก่อให้เกิดรอยแตกร้าว
- ตอกลึกถึงชั้นดินแข็งดานจริง (End Bearing): ตัวเสาเข็มมีความยาวท่อนละ 1.5 เมตร เชื่อมต่อด้วยการเชื่อมรอบเพลทเหล็กหนา สามารถตอกต่อความยาวลงไปจนถึงชั้นดินแข็งดานจริง ป้องกันปัญหาพื้นและอาคารโกดังทรุดตัวเอียงในอนาคตได้อย่างเด็ดขาด
- หน้างานสะอาดและตอกในพื้นที่แคบได้ดี: ติดตั้งด้วยระบบแห้ง (Dry Process) ไม่มีดินโคลนเลอะเทอะ และใช้ปั้นจั่นพิเศษขนาดกะทัดรัด (สูงไม่เกิน 3 เมตร) สามารถเข้าไปตอกปรับปรุงหรือต่อเติมภายในอาคารโกดังเดิมที่มีหลังคาครอบอยู่แล้วได้สะดวก
สรุปท้ายบทความ
- การตรวจสอบตอกถึงชั้นดินแข็ง: ควรเจาะสำรวจชั้นดิน (Soil Boring Test) ควบคู่กับการวัดค่า Last 10 Blows ขณะตอก และสามารถสุ่มทดสอบด้วยวิธี Dynamic Load Test (PDA) เพื่อยืนยันการรับน้ำหนักที่แม่นยำ 100%
- ขนาดเสาเข็มที่แนะนำสำหรับโกดัง:
- Dia. 30 cm. (30–50 ตัน/ต้น): เหมาะสำหรับโกดังสินค้าขนาดใหญ่ และงานรับน้ำหนักหนักพิเศษ
- Dia. 25 cm. (25–35 ตัน/ต้น): เหมาะสำหรับโกดังขนาดกลาง และอาคารคลังสินค้าทั่วไป
- คุณภาพและความเสถียร: เสาเข็มสปันไมโครไพล์ มีความแข็งแกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า (มอก. 397-2562 และ SCG Endorsed Brand) ตอกลึกถึงชั้นดินดานจริง ป้องกันโกดังทรุดเอียงเด็ดขาด
- ปลอดภัยและหน้างานสะอาด: รูกลวงตรงกลางช่วยลดแรงสั่นสะเทือนขณะตอก ไม่กระทบอาคารข้างเคียง ติดตั้งระบบแห้ง ไร้โคลนเลอะเทอะ พร้อมทำฐานรากต่อได้ทันที
- ช่องทางติดต่อปรึกษาฟรี: หากต้องการคำนวณพิกัดจุดตอก ประเมินกำลังรับน้ำหนัก หรือขอรับบริการออกแบบฐานรากสำหรับงานบ้านและโกดังสินค้าฟรีโดยวิศวกรวิชาชีพ แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam
