3054 ต่อเติมโรงงานไม่ให้ทรุด เลือกเสาเข็มอย่างไร? หกเหลี่ยมสั้น vs ไอไมโครไพล์ vs สปันไมโครไพล์
การต่อเติมโรงงาน คลังสินค้า หรือแท่นวางเครื่องจักร เป็นงานโครงสร้างที่ต้องแบกรับน้ำหนักบรรทุกจร (Live Load) และน้ำหนักคงที่ (Dead Load) มหาศาล ทั้งจากน้ำหนักโครงสร้างเหล็ก สต็อกสินค้า รถโฟล์คลิฟต์ รวมถึงแรงสั่นสะเทือนแบบไดนามิกจากเครื่องจักรที่กำลังทำงาน
หากคุณต้องการคุณภาพและความมั่นคงสูงสุด เพื่อป้องกันปัญหาโรงงานทรุดตัว พื้นแตกร้าว หรือเครื่องจักรเอียงจนระบบการผลิตเสียหาย มีข้อเปรียบเทียบและการพิจารณาเลือกเสาเข็มทางวิศวกรรมดังนี้ครับ

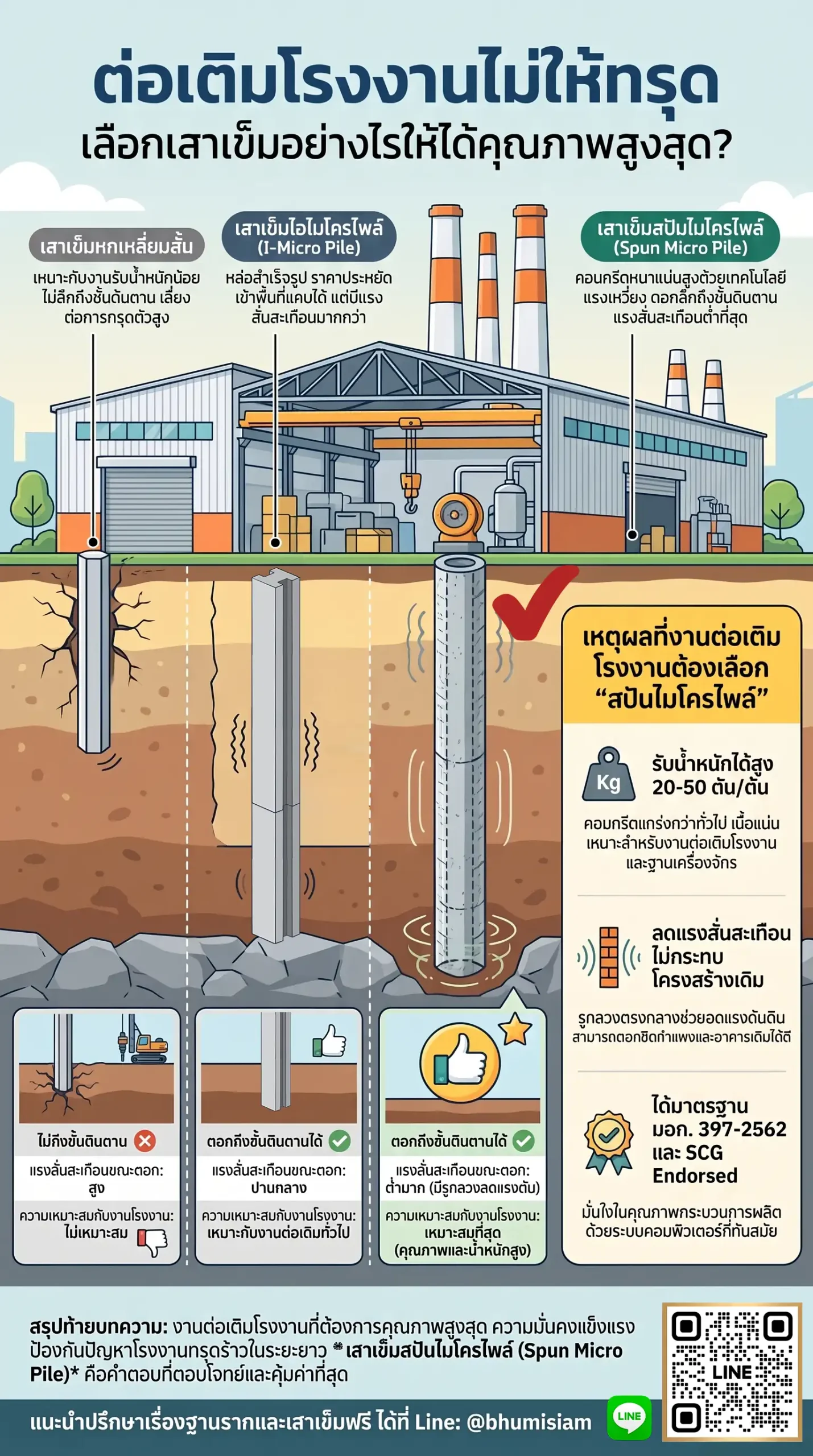

เปรียบเทียบเสาเข็ม 3 รูปแบบ สำหรับงานต่อเติมโรงงาน
| คุณสมบัติ / ประเภทเสาเข็ม | 1. เสาเข็มหกเหลี่ยมสั้น | 2. เสาเข็มไอไมโครไพล์ (I-Micropile) | 3. เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) |
|---|---|---|---|
| ลักษณะโครงสร้าง | หน้าตัดหกเหลี่ยมตัน ยาว 3 – 6 เมตร | หน้าตัดรูปตัวไอ (I) เนื้อคอนกรีตตัน ยาวท่อนละ 1.5 ม. | หน้าตัดกลม/สี่เหลี่ยม มีรูกลวงตรงกลาง ยาวท่อนละ 1.5 ม. |
| กระบวนการผลิต | หล่อสำเร็จแบบทั่วไป | หล่อคอนกรีตอัดแรงในแบบหล่อ | ระบบปั่นแรงเหวี่ยงหนีศูนย์กลาง (Spun) จากเยอรมนี คอนกรีตแกร่งกว่าทั่วไป 10 เท่า |
| ชั้นดินที่ถ่ายเทน้ำหนัก | ชั้นดินเหนียวอ่อนผิวดิน (เข็มฝืด) | ตอกเชื่อมลงถึง ชั้นดินแข็งดาน (End Bearing) | ตอกเชื่อมลงถึง ชั้นดินแข็งดาน (End Bearing) ได้ลึกจริง |
| กำลังรับน้ำหนักปลอดภัย | ต่ำมาก (1 – 3 ตัน/ต้น) | ปานกลาง (15 – 25 ตัน/ต้น) | สูงมาก (20 – 50 ตัน/ต้น) ขึ้นอยู่กับขนาดหน้าตัด |
| แรงสั่นสะเทือนขณะตอก | ต่ำ (ใช้แรงกด) | ปานกลาง (เนื้อตันแทนที่ดินมาก) | ต่ำมากที่สุด (รูกลวงลดแรงต้านและลดการแทนที่ของดิน) |
| ผลกระทบต่ออาคารเดิม | เสี่ยงดินยุบ โครงสร้างทรุดตาม | อาจส่งแรงสะเทือนถึงโครงสร้างและเครื่องจักรข้างเคียง | ปลอดภัยสูงสุด ไม่กระทบโครงสร้างเดิมและเครื่องจักร |
| ความเหมาะสมกับโรงงาน | ไม่เหมาะสมอย่างยิ่ง (ห้ามใช้) | เหมาะกับงานต่อเติมทั่วไปที่รับน้ำหนักปานกลาง | ตอบโจทย์คุณภาพสูงสุด เหมาะกับโรงงานและแท่นเครื่องจักร |
เจาะลึก: ทำไมโรงงานจึงไม่ควรใช้เสาเข็มหกเหลี่ยมสั้น และข้อจำกัดของเข็มไอ?
- เสาเข็มหกเหลี่ยมสั้น (อันตรายที่สุดสำหรับโรงงาน): ปลายเสาเข็มวางอยู่เพียงชั้นดินเหนียวอ่อนระดับผิวดิน เมื่อโรงงานมีน้ำหนักสินค้าหรือเครื่องจักรกดทับ ดินจะยุบตัวอย่างรวดเร็ว ก่อให้เกิด การทรุดตัวไม่เท่ากัน (Differential Settlement) พื้นโรงงานจะแตก หัก ทรุดเอียง และหากต่อเติมเชื่อมกับอาคารเดิม โครงสร้างจะดึงรั้งจนเสาและคานหลักของโรงงานเดิมฉีกขาด
- เสาเข็มไอไมโครไพล์: แม้จะสามารถตอกลึกถึงชั้นดินดานได้ แต่เนื่องจากเป็นเสาเข็มเนื้อตัน ขณะตอกจึงเกิดแรงต้านและการแทนที่ของดินค่อนข้างมาก ทำให้มีแรงสั่นสะเทือนสะสม ซึ่งอาจส่งผลกระทบต่อการตั้งศูนย์ (Calibration) ของเครื่องจักรที่มีความละเอียดอ่อนสูงในโรงงานข้างเคียงได้
ทำไมงานต่อเติมโรงงานที่เน้นคุณภาพสูงสุด ต้องเลือก “เสาเข็มสปันไมโครไพล์”?
เสาเข็มสปันไมโครไพล์ของ TPN ภูมิสยาม (Bhumisiam) ถือเป็นคำตอบที่ดีที่สุดสำหรับงานอุตสาหกรรมและโรงงาน ด้วยจุดเด่นสำคัญ:
1. กำลังรับน้ำหนักสูงพิเศษ (High Load Bearing Capacity)
- ผลิตด้วยเทคโนโลยีปั่นแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง คอนกรีตมีความหนาแน่นสูง ไร้โพรงอากาศ มีกำลังอัดสูงมากกว่า 350 Cylinder / 400 Cube
- รับน้ำหนักปลอดภัย (Safe Load) ได้สูงถึง 20 – 50 ตัน/ต้น (ขนาด Dia 21 ซม. รับได้ 20 – 25 ตัน, Dia 25 ซม. รับได้ 25 – 35 ตัน, Dia 30 ซม. รับได้ 30 – 50 ตัน) จึงรองรับน้ำหนักเครื่องจักรหนักและคลังสินค้าได้อย่างมั่นคง
2. แรงสั่นสะเทือนต่ำ ไม่รบกวนไลน์การผลิตและโครงสร้างเดิม
- ด้วย รูกลวงตรงกลาง ของเสาเข็ม ช่วยลดแรงต้านดิน ทำให้เกิดแรงสะเทือนขณะตอกต่ำมาก สามารถตอกชิดแนวเสาโรงงานเดิม ผนัง หรือแท่นเครื่องจักรข้างเคียงได้โดยไม่ต้องหยุดไลน์การผลิต และไม่สร้างความเสียหายต่อโครงสร้าง
3. ตอกลึกถึงชั้นดินดานจริงและตรวจสอบได้ 100%
- ตอกเชื่อมเพลตเหล็กหนาต่อเนื่องจนหยั่งถึงชั้นดินแข็งดานของแต่ละพื้นที่ สามารถตรวจสอบกำลังรับน้ำหนักของเสาเข็มทุกต้นขณะตอกได้จริงด้วยการเช็คค่า Last 10 Blows หรือการทดสอบ Dynamic Load Test
4. ทำงานในพื้นที่จำกัดได้ดี และหน้างานสะอาดระดับคลีนรูม
- ใช้ปั้นจั่นขนาดกะทัดรัด ความสูงไม่เกิน 3 เมตร เข้าทำงานใต้โครงหลังคาโรงงาน ซอยแคบ หรือภายในอาคารที่มีเพดานต่ำได้สะดวก
- เป็นระบบ Dry Process ไม่มีดินโคลนเลอะเทอะ ไม่ต้องขุดดินทิ้ง ไม่ส่งฝุ่นหรือคราบสกปรกรบกวนกระบวนการผลิตในโรงงาน
5. มาตรฐานรับรองระดับประเทศ
- ได้รับมาตรฐานผลิตภัณฑ์อุตสาหกรรม มอก. 397-2562 เป็นรายแรกในไทย และได้รับการรับรองคุณภาพ SCG Endorsed Brand
ข้อแนะนำทางวิศวกรรมสำหรับโรงงาน: ส่วนต่อเติมใหม่หรือแท่นเครื่องจักร ควรทำเป็น โครงสร้างแยกอิสระ (Expansion Joint) ออกจากโครงสร้างอาคารโรงงานเดิมเสมอ เพื่อป้องกันการถ่ายโอนแรงสั่นสะเทือนและการดึงรั้งระหว่างโครงสร้าง
หากท่านกำลังวางแผนต่อเติมโรงงาน สร้างแท่นวางเครื่องจักร หรือขยายคลังสินค้า และต้องการคำนวณกำลังรับน้ำหนักอย่างแม่นยำ แนะนำปรึกษาฟรีได้ที่ ไลน์ @bhumisiam ซึ่งมีทีมวิศวกรผู้เชี่ยวชาญคอยประเมินหน้างานและ ออกแบบฐานรากให้ฟรี ครับ
สรุปท้ายบทความ
- ห้ามใช้เสาเข็มหกเหลี่ยมสั้น: รับน้ำหนักได้น้อยมาก วางบนดินอ่อน ทำให้โรงงานทรุดตัวและแตกร้าวอย่างรวดเร็ว
- ทำไมต้องสปันไมโครไพล์: มอบคุณภาพสูงสุด แข็งแกร่งกว่าเสาเข็มทั่วไป 10 เท่า รับน้ำหนักปลอดภัยได้สูงถึง 20 – 50 ตัน/ต้น ตอกลึกถึงชั้นดินดานจริง ตัดปัญหาการทรุดตัวได้อย่างเด็ดขาด
- จุดเด่นเพื่อโรงงาน: รูกลวงช่วยให้แรงสั่นสะเทือนต่ำมาก ไม่กระทบเครื่องจักรและโครงสร้างเดิม ทำงานใต้เพดานโรงงานได้ และหน้างานสะอาด ไร้ดินโคลน
- มาตรฐานมั่นใจ: ได้รับมาตรฐาน มอก. 397-2562 และ SCG Endorsed
- บริการพิเศษ: สามารถส่งแบบแปลนหรือน้ำหนักเครื่องจักรเพื่อให้วิศวกรช่วยประเมินและออกแบบฐานรากฟรีได้ที่ ไลน์ @bhumisiam
🏭 หากคุณมีข้อมูลน้ำหนักเครื่องจักร (Machine Load) ต่อน้ำหนักต่อตารางเมตร หรือขนาดพื้นที่โรงงานที่ต้องการต่อเติม สามารถแจ้งเพิ่มเติมเพื่อให้ผมช่วยคำนวณขนาดหน้าตัดและจำนวนเสาเข็มที่เหมาะสมในเบื้องต้นได้นะครับ
