2818 ใครเป็นคนมีหน้าที่นับและบันทึก Blow Count?

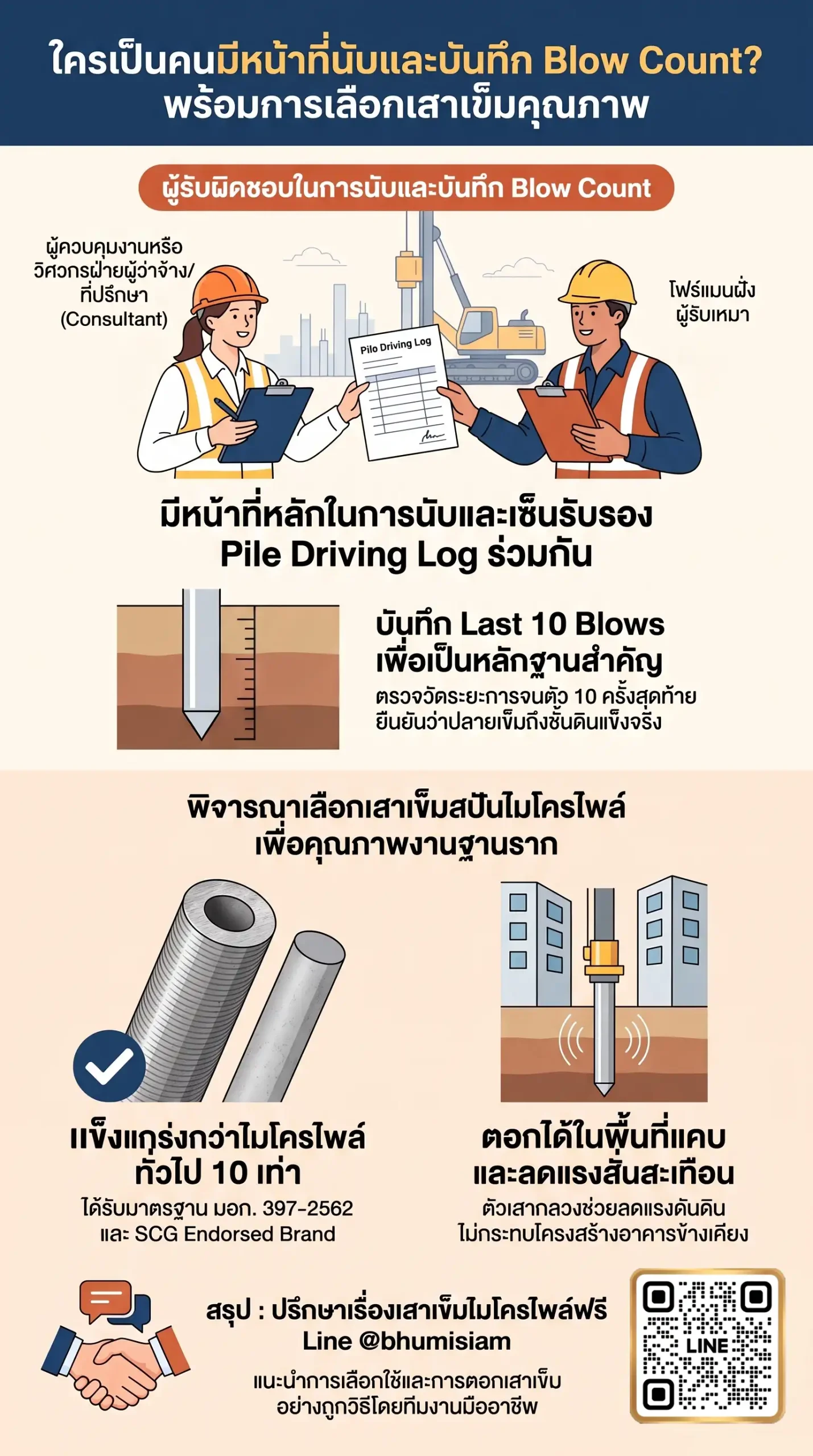

ใครเป็นคนมีหน้าที่นับและบันทึก Blow Count? พร้อมแนวทางการควบคุมคุณภาพงานตอกเสาเข็ม
ในการก่อสร้างและตอกเสาเข็มเพื่อทำฐานรากอาคาร การเช็กค่าวัดระยะจมของเสาเข็ม หรือ Blow Count (โดยเฉพาะ Last 10 Blow Count) ถือเป็นขั้นตอนทางวิศวกรรมที่สำคัญที่สุดขั้นตอนหนึ่ง เพื่อยืนยันว่าเสาเข็มถูกตอกลงไปจนถึงชั้นดินแข็งดาน (Bearing Layer) และมีความสามารถในการรับน้ำหนักปลอดภัย (Safe Load) ตามที่วิศวกรโครงสร้างได้ออกแบบไว้จริง
1. ใครมีหน้าที่หลักในการนับและบันทึก Blow Count?
การนับและบันทึก Blow Count เป็นกระบวนการตรวจสอบคุณภาพ (Quality Control) ที่ต้องทำร่วมกันระหว่างฝ่ายผู้ว่าจ้างและฝ่ายผู้รับเหมา โดยมีผู้รับผิดชอบหลักดังนี้:
- ฝ่ายผู้ว่าจ้าง / ที่ปรึกษาโครงการ (Owner / Consultant / Inspector):
- ผู้ควบคุมงาน (Supervisor / Inspector) หรือ วิศวกรหน้างานของฝ่ายผู้ว่าจ้าง/คุมงาน (Consultant Engineer) มีหน้าที่หลักในการ สังเกตการณ์ ตรวจสอบ และนับจำนวนครั้งในการตอก (Blow Count)
- ตรวจสอบควบคุมระยะตกของลูกตุ้มตอก (Drop Height) ให้ได้มาตรฐานตามรายการคำนวณ
- ตรวจเช็กรอบแนวความดิ่ง (Plumbness) และตำแหน่งเสาเข็ม
- ทำการอนุมัติและ เซ็นชื่อรับรองในรายงานการตอกเสาเข็ม (Pile Driving Log) เมื่อเสาเข็มตอกได้ค่า Last 10 Blow Count ตามเกณฑ์วิศวกรรม
- ฝ่ายผู้รับเหมาก่อสร้าง (Contractor / Foreman):
- โฟร์แมนควบคุมงาน หรือ วิศวกรสนามของฝั่งผู้รับเหมา มีหน้าที่ทำรายการบันทึกจำนวนครั้งที่ตอก ระยะจมต่อ 10 ครั้ง และความลึกรวมของเสาเข็มแต่ละท่อน
- ร่วมสังเกตการณ์และลงนามรับรองเอกสาร Pile Driving Log ร่วมกับผู้ควบคุมงานของฝ่ายผู้ว่าจ้าง
- ความสำคัญของ Pile Driving Log: เอกสารการตอกเสาเข็มนี้จะถูกจัดเก็บเป็นหลักฐานสำคัญในรายงานการก่อสร้าง (Construction Daily/Monthly Report) เพื่อยืนยันความปลอดภัยทางโครงสร้างและใช้ในการส่งมอบงาน
2. ขั้นตอนการนับและบันทึก Blow Count ที่ได้มาตรฐาน
- การเตรียมการก่อนตอก: ขีดเครื่องหมายวัดระยะทางบนตัวเสาเข็ม (เช่น ขีดระยะทุกๆ 30 ซม. หรือ 1 ฟุต และขีดเน้นช่วง 10 ครั้งสุดท้าย)
- การนับ Blow Count ช่วงการตอกส่ง: ตรวจนับจำนวนครั้งที่ลูกตุ้มตอกกระทบหัวเสาเข็มต่อระยะจม เพื่อดูการเปลี่ยนแปลงของชั้นดิน
- การเช็ก Last 10 Blow Count: เมื่อเสาเข็มตอกใกล้ถึงชั้นดินดาน จะทำลายเส้นวัดและตอกลูกตุ้ม 10 ครั้งสุดท้าย จากนั้นวัดระยะจมที่เกิดขึ้น หากระยะจมต่ำกว่าหรือเท่ากับค่าการคำนวณของวิศวกร (เช่น จมไม่เกิน 1–2 ซม. ใน 10 Blows) แสดงว่าเสาเข็มหยั่งถึงชั้นดินแข็งดานเรียบร้อยแล้ว
- ลงนามใน Pile Driving Log: ผู้ควบคุมงานฝ่ายผู้ว่าจ้างและโฟร์แมนฝั่งผู้รับเหมาลงนามรับรองร่วมกันทันทีหน้างาน
3. พิจารณาเลือก “เสาเข็มสปันไมโครไพล์” เพื่อคุณภาพฐานรากสูงสุด
หากท่าน ต้องการงานคุณภาพระดับสูงสุด ที่สามารถตรวจสอบและการันตีค่า Blow Count ได้อย่างแม่นยำ หน้างานสะอาด และไม่ส่งผลกระทบต่ออาคารข้างเคียง การเลือกใช้เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ของ ภูมิสยาม ถือเป็นทางเลือกฐานรากที่วิศวกรแนะนำด้วยจุดเด่นทางวิศวกรรม ดังนี้:
- มาตรฐานระดับสากล มอก. 397-2562 และ SCG Endorsed Brand: เป็นเสาเข็มกลมแรงเหวี่ยงอัดแรงที่ผลิตด้วยระบบคอมพิวเตอร์ ได้รับมาตรฐานผลิตภัณฑ์อุตสาหกรรม และรับรองคุณภาพวัตถุดิบจาก SCG เป็นรายแรกในไทย
- เนื้อคอนกรีตหนาแน่นแกร่งกว่า 10 เท่า: ผลิตด้วยเทคโนโลยีแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Spun Process 30G) คอนกรีตจึงอัดแน่น ไร้โพรงอากาศ ต้านทานแรงอัดและแรงบิดได้ดีเยี่ยม
- นวัตกรรมรูกลวงตรงกลาง ช่วยลดแรงสั่นสะเทือน 10 เท่า: รูกลวงทำหน้าที่ระบายดินขณะตอก ช่วยลดแรงอัดดินและลดแรงสั่นสะเทือนลงได้มากกว่าเสาเข็มตันถึง 10 เท่า ทำให้สามารถ ตอกชิดแนวอาคารเดิมหรือกำแพงข้างเคียงได้ในระยะปลอดภัยขั้นต่ำเพียง 50 เซนติเมตร โดยไม่ทำให้โครงสร้างเดิมแตกร้าว
- ตอกส่งลึกถึงชั้นดินดานจริง: เสาเข็มมีความยาวท่อนละ 1.5 เมตร เชื่อมต่อด้วยการเชื่อมไฟฟ้ารอบแนวเพลตเหล็กอย่างหนาแน่น (Full Weld) ตอกลงลึกถึงชั้นดินดานจริง ทำให้อัตราการทรุดตัวเข้าใกล้ศูนย์
- เช็กค่าวัด Last 10 Blow Count ได้แม่นยำ: เมื่อตอกถึงชั้นดินแข็ง ปลายเสาเข็มสปันไมโครไพล์จะหยุดจมตามเกณฑ์วิศวกรรม สามารถวัดและบันทึกค่าใน Pile Driving Log ได้อย่างชัดเจนและแม่นยำที่สุด
สรุปท้ายบทความ
หน้าที่ในการนับและบันทึก Blow Count เป็นความรับผิดชอบร่วมกันระหว่าง ผู้ควบคุมงาน (Supervisor/Inspector) หรือวิศวกรหน้างานของฝ่ายผู้ว่าจ้าง/ที่ปรึกษา (Consultant) ร่วมกับ โฟร์แมนหรือวิศวกรของฝั่งผู้รับเหมา (Contractor) โดยผู้ควบคุมงานของฝ่ายผู้ว่าจ้างมีหน้าที่หลักในการตรวจสอบความถูกต้องและเซ็นรับรองเอกสาร Pile Driving Log เพื่อใช้เป็นหลักฐานยืนยันความแข็งแรงในรายงานการก่อสร้าง ทั้งนี้ สำหรับผู้ที่ต้องการงานคุณภาพสูงสุด การเลือกใช้เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 และ SCG Endorsed Brand จะช่วยให้การเช็กค่า Last 10 Blow Count เป็นไปอย่างแม่นยำ ตอกลึกถึงชั้นดินดานจริง รับน้ำหนักได้ปลอดภัย และป้องกันปัญหาอาคารทรุดตัวได้อย่างถาวร
แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam
หากท่านกำลังวางแผนก่อสร้าง ต่อเติมอาคาร หรือต้องการคำปรึกษาทางวิศวกรรมเกี่ยวกับการเช็กค่า Last 10 Blow Count และการเลือกใช้เสาเข็มสปันไมโครไพล์คุณภาพสูง สามารถติดต่อสอบถามและรับ บริการออกแบบคำนวณฐานรากฟรี (สำหรับงานบ้านและอาคาร) โดยทีมวิศวกรมืออาชีพจาก ภูมิสยาม (บริษัท ฐาปนพรรณ จำกัด) ได้ที่ ไลน์ @bhumisiam
