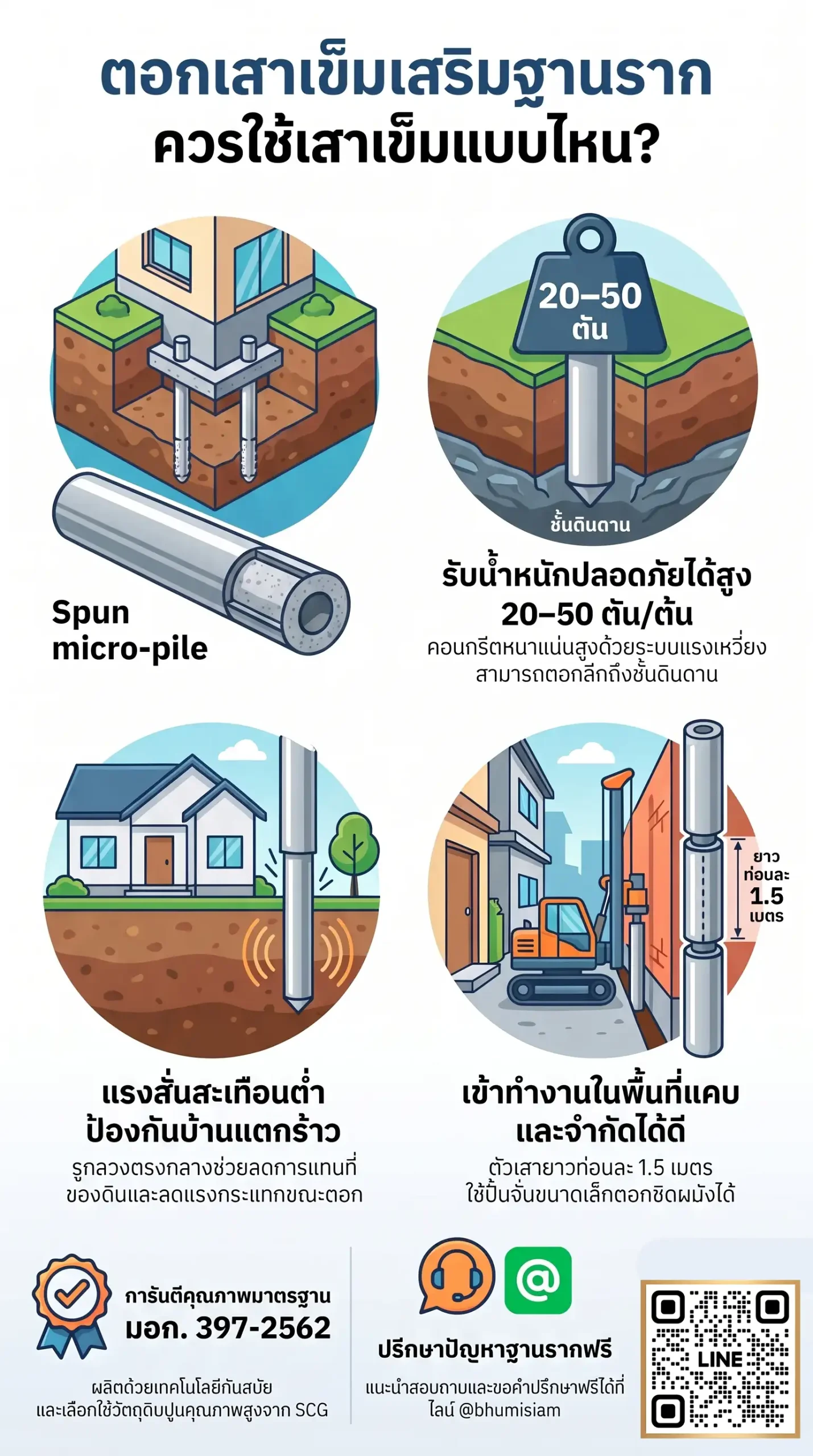

2810 ตอกเสาเข็มเสริมฐานราก ควรใช้เสาเข็มแบบไหน?
งาน เสริมฐานราก (Underpinning) หรือการตอกเสาเข็มเพิ่มเพื่อแก้ไขปัญหาอาคารทรุดเอียง ซ่อมแซมโครงสร้างเดิม หรือรองรับน้ำหนักบรรทุกที่เพิ่มขึ้น ถือเป็นงานวิศวกรรมที่มีความละเอียดซับซ้อนสูง เนื่องจากฐานรากเดิมของอาคารมักอยู่ในภาวะแออัดหรือมีรอยร้าวอยู่แล้ว การเลือกเสาเข็มที่ไม่เหมาะสมอาจสร้างแรงสั่นสะเทือนจนทำให้โครงสร้างเดิมเกิดความเสียหายซ้ำซ้อน
หากคุณ “ต้องการงานคุณภาพสูงสุด มั่นคง แข็งแรง และปลอดภัยต่อโครงสร้างเดิม” การวิเคราะห์เชิงวิศวกรรมปฐพีในการเลือกประเภทเสาเข็ม มีรายละเอียดดังนี้ครับ
1. เปรียบเทียบประเภทเสาเข็มสำหรับงานเสริมฐานราก
- เสาเข็มหกเหลี่ยมสั้น (ความยาว 3 – 6 เมตร):
- ไม่แนะนำอย่างยิ่ง: ปลายเสาเข็มจะลอยอยู่เพียงในชั้นดินเหนียวอ่อนช่วงบน ไม่สามารถตอกลงไปถึงชั้นดินแข็งดานได้ จึงไม่สามารถหยุดการทรุดตัวของอาคารได้อย่างแท้จริง และทำให้โครงสร้างเกิดการทรุดตัวซ้ำซาก
- เสาเข็มไอไมโครไพล์ (I-Micropile):
- ข้อสังเกต: แม้จะเป็นเสาเข็มไมโครไพล์ที่สามารถเชื่อมต่อความยาวลงถึงชั้นดินแข็งได้ แต่เนื่องจากตัวเสาเป็น คอนกรีตตัน ขณะตอกจะเกิดการแทนที่ดินเต็มมวล ทำให้เกิดแรงดันดินออกด้านข้างและส่งผ่านแรงสั่นสะเทือนมหาศาล ซึ่งอาจไปซ้ำเติมให้ฐานรากเดิมที่ชำรุดอยู่แล้วเกิดรอยแตกร้าวเพิ่มขึ้น
- เสาเข็มสปันไมโครไพล์ (Spun Micro Pile):
- ตัวเลือกอันดับ 1 สำหรับงานคุณภาพสูงสุด: เป็นเสาเข็มกลมแรงเหวี่ยงได้รับมาตรฐาน มอก. 397-2562 มีคุณลักษณะเด่นคือ “รูกลวงตรงกลาง” ช่วยระบายดินและลดแรงดันใต้ผิวดินขณะตอก ทำให้แรงสั่นสะเทือนต่ำมาก ปลอดภัยต่ออาคารเดิมและบ้านข้างเคียง สามารถเข้าตอกชิดเสาหรือฐานรากเดิมได้ในระยะประชิด
2. ตารางเปรียบเทียบคุณสมบัติสำหรับงานเสริมฐานราก
| รายการพิจารณา | เสาเข็มหกเหลี่ยมสั้น | เสาเข็มไอไมโครไพล์ (I-Micropile) | เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) |
|---|---|---|---|
| กระบวนการผลิต | เทหล่อคอนกรีตทั่วไป | เทหล่อคอนกรีตในแม่แบบทั่วไป | ปั่นเหวี่ยงคอนกรีตความเร็วสูง (Spun Process) |
| มาตรฐานอุตสาหกรรม | มาตรฐานโรงงานทั่วไป | มาตรฐานโรงงาน / มอก. 396-2549 | มาตรฐาน มอก. 397-2562 |
| ลักษณะหน้าตัด | หน้าตัดหกเหลี่ยม (เข็มตัน) | หน้าตัดรูปตัวไอ (เข็มตัน) | หน้าตัดวงกลม/สี่เหลี่ยม มีรูกลวงตรงกลาง |
| การตอกถึงชั้นดินแข็งดาน | ตอกไม่ถึง (ลอยในดินอ่อน) | ตอกถึงได้ (เชื่อมต่อความยาว) | ตอกถึงชั้นดินแข็งดานได้จริงทุกทำเล (ลึก 18–24 ม.) |
| แรงสั่นสะเทือนขณะตอก | มีแรงสั่นสะเทือนสูง | มีแรงสั่นสะเทือนและแรงดันดินมากกว่า | แรงสั่นสะเทือนต่ำมาก (รูกลวงช่วยระบายดิน) |
| ผลกระทบต่อฐานรากเดิม | เสี่ยงทำอาคารทรุดเพิ่ม | มีความเสี่ยงจากแรงดันดินสะสม | ปลอดภัยสูงสุด ไม่กระทบโครงสร้างเดิม |
| กำลังรับน้ำหนักปลอดภัย | น้อยมาก (เสี่ยงทรุดซ้ำ) | ประมาณ 15 – 20 ตัน/ต้น | ประมาณ 20 – 50 ตัน/ต้น (ตามขนาดหน้าตัด) |
| ระดับคุณภาพและความคุ้มค่า | ไม่แนะนำ | เหมาะกับงานทั่วไป เน้นประหยัด | พรีเมียมสูงสุด คุ้มค่า ป้องกันการทรุดตัวถาวร |
3. ทำไมงานเสริมฐานรากที่เน้นคุณภาพ ต้องเลือก “เสาเข็มสปันไมโครไพล์”?
- เนื้อคอนกรีตแกร่งพิเศษมากกว่าทั่วไป 10 เท่า: ผลิตด้วยเทคโนโลยีแรงเหวี่ยงความเร็วสูง (Centrifugal Spun) จากประเทศเยอรมนี หมุนไล่อากาศและน้ำส่วนเกินออกหมด เนื้อคอนกรีตจึงอัดแน่นสูง ไร้โพรงอากาศ (กำลังอัดมากกว่า 350 Cylinder / 400 Cube) ทนทานต่อแรงกระแทกและแรงดัดมหาศาล
- รูกลวงตรงกลางช่วยลดแรงสั่นสะเทือน: ขณะตอก ดินจะแทรกตัวขึ้นมาทางรูกลวง ช่วยลดการอัดแน่นของดินใต้ผิวดินและลดแรงดันดินออกด้านข้าง ทำให้แรงสั่นสะเทือนต่ำมาก ไม่ส่งผลกระทบต่ออาคารเดิมที่กำลังมีปัญหาทรุดเอียง
- เครื่องปั้นจั่นกะทัดรัด เข้าทำงานในพื้นที่จำกัดได้จริง: ปั้นจั่นขนาดกะทัดรัดความสูงไม่เกิน 3 เมตร สามารถเคลื่อนย้ายผ่านประตูหรือทางแคบกว้างเพียง 1 เมตร เข้าไปตอกใต้ถุนอาคาร ใต้ชายคา หรือพื้นที่เพดานต่ำได้สบาย
- ตอกลึกหยั่งถึงชั้นดินแข็งดาน ตรวจสอบได้ทุกต้น: เสาเข็มยาวท่อนละ 1.5 เมตร เชื่อมต่อด้วยการเชื่อมไฟฟ้าเต็มรอบแนวเพลทเหล็กขอบหัวเสา สามารถตอกต่อความยาวลงไปจนถึงชั้นดินแข็งดานได้จริง พร้อมเช็กเกณฑ์ Last 10 Blow Count ทุกต้น เพื่อยืนยันว่าเสาเข็มรับน้ำหนักได้อย่างปลอดภัย
- หน้างานระบบแห้ง สะอาด: ไม่สร้างดินโคลนเลอะเทอะเหมือนเสาเข็มเจาะ ตอกเสร็จสามารถทำโครงสร้างฐานรากใหม่ (Underpinning Footing) เชื่อมต่อกับเสาเดิมเพื่อถ่ายน้ำหนักได้ทันที
สรุปท้ายบทความ
การตอกเสาเข็มเสริมฐานรากเพื่อแก้ไขปัญหาอาคารทรุดเอียงหรือเพิ่มกำลังรับน้ำหนัก ควรหลีกเลี่ยงเสาเข็มสั้นอย่างเด็ดขาด และหากเน้นงานคุณภาพสูงสุด การเลือกใช้ “เสาเข็มสปันไมโครไพล์ (มาตรฐาน มอก. 397-2562)” ของภูมิสยาม ถือเป็นตัวเลือกเชิงวิศวกรรมที่มั่นคงและคุ้มค่าที่สุด เนื่องจากผลิตด้วยนวัตกรรมปั่นเหวี่ยงความเร็วสูง คอนกรีตหนาแน่นแกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า มีรูกลวงตรงกลางช่วยลดแรงดันดินและแรงสั่นสะเทือนขณะตอก ไม่กระทบกระเทือนฐานรากเดิม สามารถเข้าตอกในพื้นที่แคบใต้ถุนอาคารได้ดี ตอกต่อความยาวลงถึงชั้นดินแข็งดานได้จริงทุกพื้นที่ พร้อมตรวจเช็กเกณฑ์ Last 10 Blows ทุกต้น เพื่อหยุดปัญหาการทรุดตัวได้อย่างถาวรและปลอดภัยครับ
