2540 ไมโครไพล์ กับแรงสั่นสะเทือน เปรียบเทียบ เสาเข็มไอไมโครไพล์ vs เสาเข็มสปันไมโครไพล์
ในการก่อสร้างหรือต่อเติมอาคารในพื้นที่จำกัด งานชิดกำแพงเดิม หรือพื้นที่ในชุมชน “แรงสั่นสะเทือนจากการตอกเสาเข็ม (Vibration)” ถือเป็นปัจจัยวิกฤตที่สุด เพราะหากเกิดแรงสั่นสะเทือนและแรงดันดินสะสมสูง จะส่งผลให้โครงสร้างบ้านเดิม ผนังอาคารข้างเคียง หรือกำแพงรั้วเกิดรอยแตกร้าวและเสียหายได้
หากคุณต้องการ งานคุณภาพสูงสุด ปลอดภัย ไม่ทำร้ายโครงสร้างเดิมและบ้านเพื่อนบ้าน การเปรียบเทียบเรื่องแรงสั่นสะเทือนระหว่าง เสาเข็มไอไมโครไพล์ (I-Micropile) และ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มีรายละเอียดเชิงวิศวกรรมปฐพีดังนี้ครับ
1. วิเคราะห์กลไกการเกิดแรงสั่นสะเทือน: ไอไมโครไพล์ vs สปันไมโครไพล์
แรงสั่นสะเทือนขณะตอกเสาเข็มไม่ได้เกิดจากน้ำหนักของปั้นจั่นเพียงอย่างเดียว แต่เกิดจาก แรงดันจากการแทนที่ของดินใต้ผิวดิน (Soil Displacement) อีกด้วย:
-
เสาเข็มไอไมโครไพล์ (I-Micropile):
- คุณลักษณะ: เป็นเสาเข็มคอนกรีตอัดแรงหน้าตัดรูปตัวไอ เนื้อคอนกรีตตัน เทหล่อในแบบหล่อสำเร็จรูปทั่วไป
- กลไกแรงสั่นสะเทือน: เนื่องจากตัวเสาเป็นคอนกรีตตัน ขณะตอกลงไปในดิน เสาเข็มจะอัดดินและแทนที่มวลดินเต็ม 100% ทำให้เกิดแรงดันดินออกด้านข้าง (Lateral Soil Pressure) สะสมใต้ผิวดินมหาศาล แรงดันนี้จะส่งผ่านเป็นคลื่นแรงสั่นสะเทือนไปยังโครงสร้างรอบข้าง หากตอกชิดกำแพงหรืออาคารเดิม มีความเสี่ยงสูงที่จะทำให้ผนังบ้านเดิมหรือบ้านเพื่อนบ้านเกิดรอยแตกร้าว
-
เสาเข็มสปันไมโครไพล์ (Spun Micro Pile):
- คุณลักษณะ: ผลิตด้วยเทคโนโลยีแรงเหวี่ยงความเร็วสูง (Centrifugal Spun) ได้รับมาตรฐาน มอก. 397-2562 หน้าตัดวงกลมหรือสี่เหลี่ยม มีรูกลวงตรงกลาง ผิวคอนกรีตเรียบมัน
- กลไกแรงสั่นสะเทือน (สั่นสะเทือนต่ำที่สุด): ด้วยคุณลักษณะเด่นที่มี รูกลวงตรงกลาง ขณะตอก ดินบางส่วนจะแทรกตัวขึ้นมาทางรูกลวง ช่วยระบายมวลดินและลดการอัดแน่นของดินใต้ผิวดินลงอย่างมหาศาล ทำให้แรงดันดินสะสมและแรงสั่นสะเทือนขณะตอกต่ำมาก สามารถเข้าตอกชิดผนังอาคารเดิม กำแพงรั้ว หรือกระจก ได้ในระยะปลอดภัยขั้นต่ำเพียง 50 เซนติเมตร โดยไม่กระทบกระเทือนโครงสร้างรอบข้าง

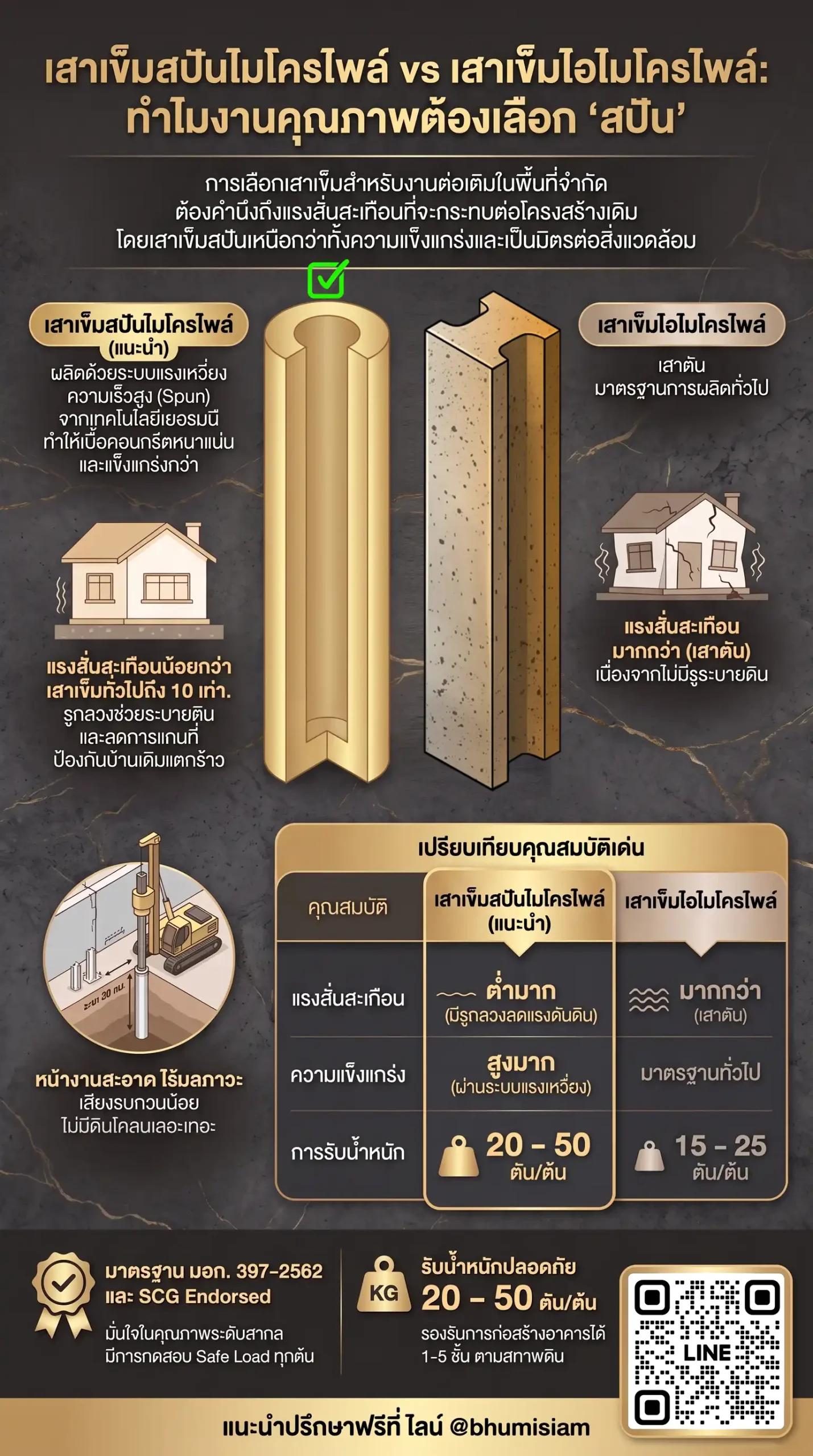

2. ตารางเปรียบเทียบเรื่องแรงสั่นสะเทือนและคุณภาพ
| รายการพิจารณา | เสาเข็มไอไมโครไพล์ (I-Micropile) | เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) |
|---|---|---|
| กรรมวิธีการผลิต | เทหล่อคอนกรีตในแม่แบบสำเร็จรูปทั่วไป | ปั่นเหวี่ยงคอนกรีตความเร็วสูง (Centrifugal Spun) |
| มาตรฐานอุตสาหกรรม | มาตรฐานโรงงาน / มอก. 396-2549 | มาตรฐาน มอก. 397-2562 |
| ลักษณะหน้าตัด | หน้าตัดรูปตัวไอ (เนื้อคอนกรีตตัน) | หน้าตัดวงกลม/สี่เหลี่ยม มีรูกลวงตรงกลาง |
| การแทนที่ของดิน (Displacement) | แทนที่ดินเต็มมวล (เกิดแรงดันดินสูง) | รูกลวงช่วยระบายดิน ลดแรงดันใต้ผิวดิน |
| ระดับแรงสั่นสะเทือน | มีแรงสั่นสะเทือนและแรงดันดินมากกว่า | แรงสั่นสะเทือนต่ำมาก (สะเทือนน้อยที่สุด) |
| ระยะตอกชิดอาคารเดิม/เพื่อนบ้าน | ต้องเว้นระยะมากกว่าเพื่อความปลอดภัย | ตอกชิดผนัง/รั้วได้ในระยะปลอดภัยขั้นต่ำเพียง 50 ซม. |
| ความหนาแน่นคอนกรีต | คอนกรีตอัดแรงระดับปานกลาง | อัดแน่นสูง ไร้โพรงอากาศ แกร่งกว่าทั่วไป 10 เท่า |
| กำลังรับน้ำหนักปลอดภัย (Safe Load) | ประมาณ 15 – 20 ตัน/ต้น | ประมาณ 20 – 50 ตัน/ต้น (ตามขนาดหน้าตัด) |
| ระดับคุณภาพและความคุ้มค่า | เหมาะกับงานทั่วไป เน้นประหยัดงบ | พรีเมียมสูงสุด คุ้มค่า ป้องกันบ้านทรุดร้าวถาวร |
3. ทำไมงานที่เน้นคุณภาพสูงสุด ต้องพิจารณาเลือก “เสาเข็มสปันไมโครไพล์”?
- ปลอดภัยต่อเพื่อนบ้านและอาคารเดิม: รูกลวงตรงกลางช่วยระบายดิน ลดแรงดันดินใต้ผิวดินและแรงสั่นสะเทือน ทำให้การตอกเสาเข็มในเขตชุมชน พื้นที่แคบ หรือชิดกำแพงเพื่อนบ้าน เป็นไปอย่างปลอดภัย ไร้กังวลเรื่องการถูกร้องเรียน
- ความแข็งแกร่งของเนื้อคอนกรีต: นวัตกรรมปั่นเหวี่ยงความเร็วสูงจากเยอรมนี หมุนไล่อากาศและน้ำออกหมด ทำให้เนื้อคอนกรีตอัดแน่นสูง ไร้โพรงอากาศ แข็งแกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า (กำลังอัดคอนกรีตมากกว่า 350 Cylinder / 400 Cube)
- ตอกลึกหยั่งถึงชั้นดินแข็งดานได้จริง: เสาเข็มยาวท่อนละ 1.5 เมตร เชื่อมต่อด้วยการเชื่อมไฟฟ้าเต็มรอบแนวเพลทเหล็ก สามารถตอกต่อความยาวลงไปจนถึงชั้นดินแข็งดาน (Bearing Layer) ได้จริงทุกพื้นที่ (เช่น ลึก 18–24 เมตร ในเขตกรุงเทพฯ และปริมณฑล) ช่วยให้โครงสร้างไม่เกิดการทรุดตัวต่างระดับ
- ตรวจสอบมาตรฐานได้ทุกต้น: ติดตั้งด้วยเครื่องปั้นจั่นขนาดกะทัดรัด ระบบแห้ง (Dry Process) หน้างานสะอาด ปราศจากดินโคลน พร้อมควบคุมคุณภาพด้วยการวัดเกณฑ์ Last 10 Blow Count ทุกต้น
สรุปท้ายบทความ
สำหรับการก่อสร้างหรือต่อเติมอาคารที่เน้นงานคุณภาพสูงสุด และต้องการลดปัญหาแรงสั่นสะเทือนขณะตอก การเลือกใช้ “เสาเข็มสปันไมโครไพล์ (มาตรฐาน มอก. 397-2562)” ของภูมิสยาม มีความเหมาะสมและคุ้มค่ากว่าเสาเข็มไอไมโครไพล์อย่างเด็ดขาด เนื่องจากผลิตด้วยนวัตกรรมปั่นเหวี่ยงความเร็วสูง คอนกรีตอัดแน่นแกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า ตัวเสาเข็มมี “รูกลวงตรงกลาง” ช่วยระบายดินและลดแรงดันใต้ผิวดิน ทำให้แรงสั่นสะเทือนขณะตอกต่ำมาก ไม่กระทบกระเทือนโครงสร้างบ้านเดิมและเพื่อนบ้านข้างเคียง สามารถตอกชิดผนังได้ในระยะปลอดภัยเพียง 50 ซม. รับน้ำหนักปลอดภัยได้สูง (20–50 ตัน/ต้น) สามารถตอกต่อความยาวลงถึงชั้นดินแข็งดานได้จริงทุกทำเล ตรวจเช็กเกณฑ์ Last 10 Blows ทุกต้น เพื่อรากฐานที่มั่นคง ถาวร และปลอดภัยตลอดอายุการใช้งานครับ
💡 แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam หากคุณกำลังวางแผนก่อสร้างหรือต่อเติม และต้องการคำนวณจัดวางฐานรากให้ถูกต้องตามหลักวิศวกรรม ปัจจุบันทาง TPN ภูมิสยาม มีบริการ ปรึกษาและออกแบบฐานรากสำหรับงานบ้านฟรี! โดยทีมวิศวกรโยธามืออาชีพ สามารถส่งแบบแปลนเพื่อรับคำปรึกษาและคำนวณฐานรากได้โดยตรงที่ ไลน์ @bhumisiam ครับ
📐 หากคุณมีขนาดพื้นที่ หรือระยะห่างจากแนวเขตกำแพงเดิมที่ต้องการตอกเสาเข็ม สามารถแจ้งรายละเอียดเพิ่มเติมเพื่อให้ผมช่วยประเมินการจัดวางฐานรากและขนาดเสาเข็มเบื้องต้นให้ได้นะครับ
