2487 ต่อเติมโรงงาน ใช้เสาเข็มหกเหลี่ยมสั้น vs สปันไมโครไพล์?
งานต่อเติมอาคารโรงงาน คลังสินค้า หรือการสร้างแท่นรองรับเครื่องจักรหนักภายในพื้นที่อุตสาหกรรม เป็นงานวิศวกรรมฐานรากที่ ต้องการคุณภาพและความมั่นคงสูงสุด เนื่องจากโรงงานต้องรองรับน้ำหนักบรรทุกใช้งานมหาศาล (Heavy Live Load) ทั้งจากวัตถุดิบ สินค้าสต๊อก การวิ่งของรถฟอร์กลิฟต์ และแรงสั่นสะเทือนต่อเนื่องจากการทำงานของเครื่องจักร
1. ทำไมห้ามใช้ “เสาเข็มหกเหลี่ยมสั้น” สำหรับงานต่อเติมโรงงาน?
ผู้รับเหมาบางรายอาจเสนอให้ใช้ เสาเข็มหกเหลี่ยมสั้น (ความยาว 3 – 6 เมตร) เนื่องจากราคาถูกและติดตั้งง่าย แต่ทางวิศวกรรมปฐพีถือเป็น ข้อห้ามร้ายแรงสำหรับงานโรงงาน ด้วยเหตุผลดังนี้:
- ปลายเสาเข็มลอยอยู่ในชั้นดินเหนียวอ่อน (Soft Clay): เสาเข็มสั้นความยาวเพียง 3–6 เมตร ปลายเสาจะฝังลอยอยู่แค่ในชั้นดินอ่อนช่วงบน ซึ่งเป็นชั้นดินที่มีการทรุดตัวและอัดตัวลงตามธรรมชาติอย่างต่อเนื่องทุกปี
- เกิดการทรุดตัวไม่เท่ากัน (Differential Settlement): ตัวอาคารโรงงานหลักตั้งอยู่บนเสาเข็มยาวที่ตอกลึกถึงชั้นดินแข็งดาน (18–21 เมตร) ซึ่งหยุดการทรุดตัวแล้ว หากส่วนต่อเติมใช้เสาเข็มสั้นที่ทรุดตัวตลอดเวลา จะทำให้โครงสร้างส่วนต่อเติมทรุดเอียง แยกออกจากอาคารหลัก พื้นปูนร้าว ผนังฉีกขาด และหลังคารั่วซึม
- ไม่สามารถรับแรงสั่นสะเทือนและน้ำหนักเครื่องจักรได้: น้ำหนักเครื่องจักร สินค้าสต๊อก และแรงกระแทกจากการทำงาน จะกดทับเสาเข็มสั้นให้เร่งจมตัวลงอย่างรวดเร็ว ทำให้พื้นโรงงานทรุดเอียงจนเครื่องจักรไม่อยู่ในแนวระนาบ เกิดความเสียหายต่อระบบการผลิต
2. เปรียบเทียบ ข้อดี-ข้อด้อย: เสาเข็มไอไมโครไพล์ (I-Micropile) vs เสาเข็มสปันไมโครไพล์ (Spun Micropile)
(หมายเหตุ: ในการเปรียบเทียบนี้ คำว่า เสาเข็มไมโครไพล์ จะหมายถึง เสาเข็มไอไมโครไพล์ (I-Shape Micropile) ที่ใช้กันทั่วไป)
ก. เสาเข็มไอไมโครไพล์ (I-Shape Micropile)
- ข้อดี:
- ต้นทุนค่าวัสดุและราคาต่อต้นถูกกว่าเสาเข็มสปันไมโครไพล์
- เหมาะสำหรับงานต่อเติมอาคารขนาดเล็ก หรือโครงสร้างที่ไม่ได้รับน้ำหนักหนักมาก
- ข้อด้อย:
- กำลังอัดคอนกรีตระดับทั่วไป: ผลิตโดยการเทคอนกรีตหล่อสำเร็จลงในแบบทั่วไป (Cast-in-place) ได้รับมาตรฐาน มอก. 396-2549 ความหนาแน่นของเนื้อปูนอยู่ในระดับมาตรฐานเสาเข็มหล่อทั่วไป
- สร้างแรงดันดินและแรงสั่นสะเทือนสูงกว่า: เนื่องจากเป็นหน้าตัดรูปตัวไอชนิดเนื้อตัน ไม่มีช่องระบายดิน ขณะตอกมวลดินจะถูกเบียดอัดออกด้านข้าง ทำให้เกิดแรงดันดินและแรงสั่นสะเทือนสะท้อนกลับสูงกว่า
- กำลังรับน้ำหนักน้อยกว่า: รับน้ำหนักปลอดภัย (Safe Load) ได้ประมาณ 10 – 18 ตัน/ต้น ซึ่งอาจไม่เพียงพอสำหรับงานโรงงานที่ต้องรับน้ำหนักมหาศาล
ข. เสาเข็มสปันไมโครไพล์ (Spun Micropile) — ตัวเลือกอันดับ 1 สำหรับงานคุณภาพ
- ข้อดี:
- คอนกรีตแกร่งกว่าเข็มทั่วไปถึง 10 เท่า: ผลิตด้วยนวัตกรรมการปั่นแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Spun Process) ด้วยเทคโนโลยีจากเยอรมนี เนื้อคอนกรีตอัดแน่นสูง ไร้โพรงอากาศ ได้รับมาตรฐาน มอก. 397-2562 และได้รับการรับรองคุณภาพ SCG Endorsed Brand
- รูกลวงตรงกลางช่วยลดแรงสั่นสะเทือนขณะตอก: ในขณะตอก มวลดินจะดันตัวระบายขึ้นมาตามรูกลวงตรงกลางแทนการเบียดอัดออกด้านข้าง ช่วยลดแรงดันดินและ ลดแรงสั่นสะเทือนขณะตอกลงได้ถึง 10 เท่า ทำให้สามารถ ตอกชิดตัวอาคารเดิม แท่นเครื่องจักร หรือแนวกระจกได้ในระยะประชิดห่างขั้นต่ำเพียง 50 เซนติเมตร โดยไม่กระทบกระเทือนต่อสายการผลิตหรืออาคารเดิม
- กำลังรับน้ำหนักปลอดภัยสูงมาก: รองรับน้ำหนักปลอดภัย (Safe Load) ได้สูงถึง 20 – 50 ตัน/ต้น (ขึ้นอยู่กับขนาดหน้าตัด เช่น ทรงกลม Dia 21, 25, 30 ซม. หรือทรงสี่เหลี่ยมสปัน SQ 18×18 ซม.)
- ตอกลึกอัดแน่นถึงชั้นดินแข็งดานจริง (End Bearing): ท่อนเข็มมีความยาว 1.5 เมตร เชื่อมต่อท่อนด้วยการเชื่อมไฟฟ้าเต็มรอบเพลทเหล็กหนา สามารถตอกลึกลงไปอัดแน่นบนชั้นดินดานแข็งจริง พร้อมตรวจสอบกำลังรับน้ำหนักหน้างานจริงด้วยเกณฑ์ Last 10 Blows หรือ Dynamic Load Test
- เข้าทำงานใต้เพดานโรงงานได้สบาย หน้างานแห้งสะอาด: เครื่องจักรขนาดกะทัดรัด (สูงไม่เกิน 3 เมตร) สามารถเคลื่อนตัวผ่านประตู 1 เมตร เข้าไปตอกใต้หลังคาหรือภายในอาคารโรงงานได้ ติดตั้งด้วยระบบแห้ง (Dry Process) ไร้ฝุ่นและดินโคลนเลอะเทอะ
- ข้อด้อย:
- ราคาต่อต้นสูงกว่าเสาเข็มไอไมโครไพล์ เนื่องจากใช้วัตถุดิบเกรดพรีเมียมและนวัตกรรมการผลิตขั้นสูง

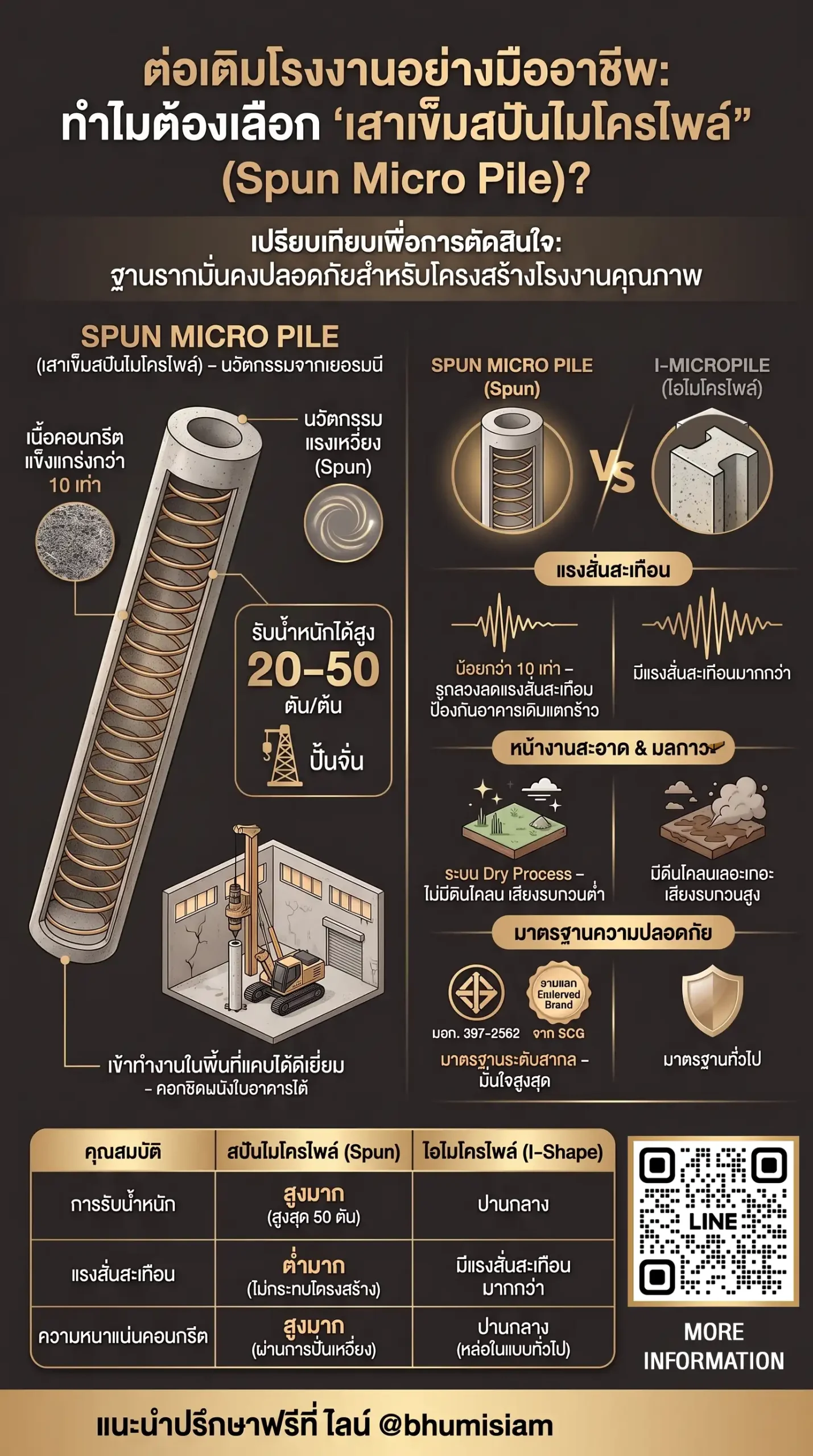

3. ตารางเปรียบเทียบเชิงวิศวกรรมสำหรับงานต่อเติมโรงงาน
| ประเด็นการพิจารณา | เสาเข็มหกเหลี่ยมสั้น | เสาเข็มไอไมโครไพล์ (I-Micropile) | เสาเข็มสปันไมโครไพล์ (Spun Micropile) |
|---|---|---|---|
| ระดับความลึกในการตอก | 3 – 6 เมตร (ลอยในดินอ่อน) | 18 – 21 เมตร (ลึกถึงดินดาน) | 18 – 21 เมตร (ลึกถึงดินดานจริง) |
| กรรมวิธีการผลิต | หล่อสำเร็จทั่วไป | เทคอนกรีตหล่อลงแบบทั่วไป | ปั่นแรงเหวี่ยงความเร็วสูง (Spun Process) |
| ความหนาแน่นคอนกรีต | ระดับทั่วไป | ระดับทั่วไป (มอก. 396-2549) | อัดแน่นสูง แกร่งกว่าเข็มทั่วไป 10 เท่า |
| มาตรฐานการรับรอง | มาตรฐานทั่วไป | มอก. 396-2549 | มอก. 397-2562 & SCG Endorsed Brand |
| ลักษณะรูปทรงหน้าตัด | หน้าตัดหกเหลี่ยมตัน | หน้าตัดรูปตัวไอ (เนื้อตัน) | ทรงกลม/สี่เหลี่ยม มีรูกลวงตรงกลาง |
| การลดแรงสั่นสะเทือน | เกิดแรงดันดินขยายตัว | แรงดันดินและสั่นสะเทือนสูง | รูกลวงระบายดิน ลดสั่นสะเทือนต่ำกว่า 10 เท่า |
| ระยะตอกชิดอาคารเดิม | ไม่เหมาะตอกชิดอาคาร | ต้องเว้นระยะห่างพอสมควร | ตอกชิดอาคาร/เครื่องจักรได้ประชิดถึง 50 ซม. |
| กำลังรับน้ำหนักปลอดภัย | < 2 – 3 ตัน/ต้น | 10 – 18 ตัน/ต้น | 20 – 50 ตัน/ต้น |
| ความเสี่ยงการทรุดตัว | เสี่ยงทรุดเอียงรุนแรง | ป้องกันการทรุดตัวได้ | ป้องกันการทรุดตัวได้อย่างถาวรสูงสุด |
4. พิจารณาเลือก: ทำไมงานต่อเติมโรงงานคุณภาพสูงต้องใช้ “เสาเข็มสปันไมโครไพล์”?
หากโครงการต่อเติมโรงงานของคุณ เน้นคุณภาพและความมั่นคงถาวรเป็นหลัก การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) ของภูมิสยาม คือคำตอบที่ตอบโจทย์วิศวกรและผู้ประกอบการมากที่สุด เพราะสามารถรองรับน้ำหนักเครื่องจักร สินค้าสต๊อก และแรงสั่นสะเทือนจากการผลิตได้อย่างปลอดภัยสูงสุด นวัตกรรมรูกลวงตรงกลางช่วยให้ตอกเสาเข็มชิดโครงสร้างเดิมหรือไลน์การผลิตเดิมได้โดยไม่ทำให้พื้นหรือผนังอาคารเดิมแตกร้าวเสียหาย และหน้างานแห้งสะอาดสะดวกรวดเร็ว ไม่ส่งผลกระทบต่อขั้นตอนการผลิตภายในโรงงาน
แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam
สำหรับงานต่อเติมโรงงาน คลังสินค้า แท่นรองรับเครื่องจักร หรือต้องการให้ทีมวิศวกรโยธามืออาชีพช่วยคำนวณน้ำหนัก ประเมินจุดตอก และออกรายการคำนวณฐานรากถูกต้องตามหลักวิศวกรรม แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam ได้ตลอดเวลาครับ
สรุปท้ายบทความ
การต่อเติมโรงงานห้ามใช้เสาเข็มหกเหลี่ยมสั้นโดยเด็ดขาด เพราะปลายเสาฝังลอยในชั้นดินอ่อน ทำให้โครงสร้างส่วนต่อเติมทรุดเอียงและฉีกขาดจากอาคารหลัก สำหรับงานที่ต้องการคุณภาพและความมั่นคงสูงสุด การเลือกใช้ “เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562” ของภูมิสยาม คือตัวเลือกที่ดีที่สุดและเหนือกว่าเสาเข็มไอไมโครไพล์อย่างชัดเจน ด้วยเทคโนโลยีการผลิตแบบปั่นแรงเหวี่ยงหนีศูนย์กลางจากเยอรมนี ทำให้ได้เนื้อคอนกรีตที่มีความแข็งแกร่งกว่าเข็มทั่วไปถึง 10 เท่า รองรับน้ำหนักปลอดภัยได้สูงถึง 20 – 50 ตันต่อต้น มีนวัตกรรมรูกลวงตรงกลางช่วยระบายดินและลดแรงสั่นสะเทือนขณะตอก ทำให้สามารถเข้าตอกชิดอาคารเดิมหรือแท่นเครื่องจักรในพื้นที่จำกัดได้อย่างปลอดภัยโดยไม่กระทบสายการผลิต หน้างานแห้งสะอาดสะดวกรวดเร็ว และสามารถตอกลึกลงไปอัดแน่นถึงชั้นดินดานจริง ช่วยจบปัญหาอาคารโรงงานทรุดตัวได้อย่างถาวรตามมาตรฐานวิศวกรรมสูงสุดครับ
🏗️ หากท่านมีแบบแปลนต่อเติมโรงงาน หรือทราบค่าน้ำหนักบรรทุก/เครื่องจักรที่ต้องการลงต่อฐานราก สามารถแจ้งรายละเอียดเพิ่มเติมเพื่อให้วิศวกรช่วยประเมินขนาดหน้าตัดเสาเข็มและจำนวนจุดตอกร่วมกันได้เลยนะครับ
