237 การทดสอบการรับน้ำหนักเสาเข็มสปันไมโครไพล์ ทำอย่างไร?

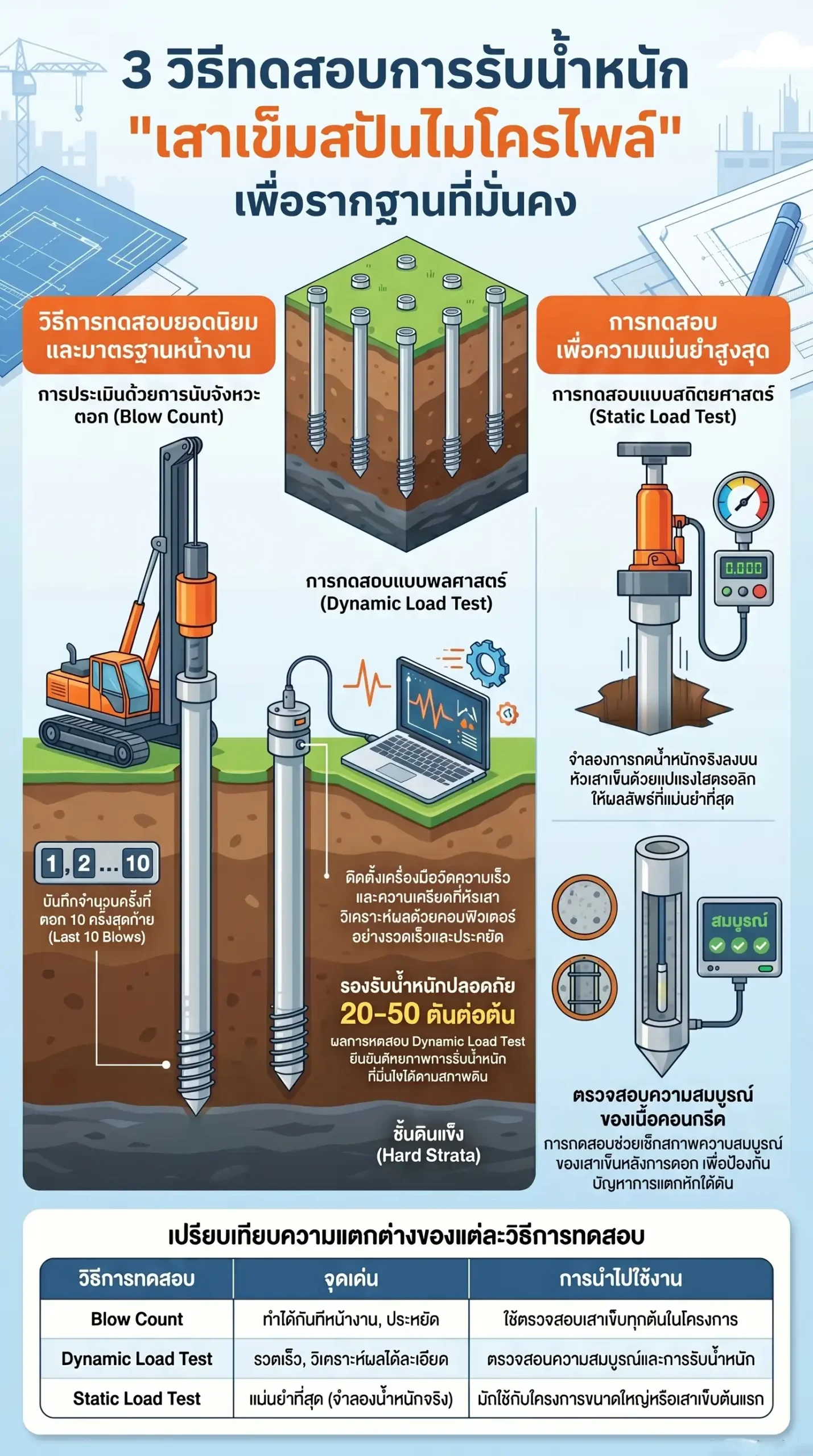

การทดสอบการรับน้ำหนักของเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) เพื่อให้มั่นใจว่าสามารถรับน้ำหนักได้ตามที่วิศวกรออกแบบไว้และหยุดปัญหาอาคารทรุดตัวได้อย่างถาวร นิยมดำเนินการด้วย 3 วิธีหลัก ดังนี้ครับ:
- วิธีประเมินจากการนับจำนวนครั้งที่ตอก (Blow Count)
เป็นวิธีมาตรฐานที่ใช้ตรวจสอบหน้างานจริงทุกต้น เพื่อเช็กว่าปลายเสาเข็มลงลึกถึงชั้นดินแข็ง (Hard Strata) แล้วหรือไม่
- Blow Count: คือการนับจำนวนครั้งที่ลูกตุ้มปั้นจั่นกระแทกลงบนเสาเข็มเพื่อให้จมลงดินในระยะที่กำหนด (มักวัดทุกๆ 1 ฟุต หรือ 30 ซม.) หากจำนวนครั้งในการตอกสูงขึ้นเรื่อยๆ แสดงว่าปลายเสาเข็มเริ่มเข้าสู่ชั้นดินที่แน่นขึ้น
- Last 10 Blow (การตอก 10 ครั้งสุดท้าย): เป็นขั้นตอนที่ละเอียดและสำคัญที่สุด โดยช่างจะขีดเส้นอ้างอิงบนเสาเข็มแล้วตอกอีก 10 ครั้ง เพื่อวัดระยะการทรุดตัว
- เกณฑ์การตัดสิน: ระยะทรุดตัวจากการตอก 10 ครั้งสุดท้ายต้อง ไม่เกินค่าที่วิศวกรคำนวณไว้ (ตามสมการทางวิศวกรรม เช่น Hiley’s Formula) จึงจะถือว่าปลายเข็มหยั่งบนชั้นดินดานและรับน้ำหนักปลอดภัยได้จริง
- วิธีทดสอบด้วยพลศาสตร์ (Dynamic Load Test)
เป็นการทดสอบที่ได้รับความนิยมสูงเพราะ รวดเร็ว ประหยัด และให้ข้อมูลทั้งด้านการรับน้ำหนักและความสมบูรณ์ของเสาเข็ม
- วิธีการทำ: วิศวกรจะติดตั้งเครื่องมือวัดความเร่ง (Accelerometers) และหัววัดความเครียด (Strain Transducers) ไว้ที่หัวเสาเข็ม
- การทำงาน: ใช้ตุ้มน้ำหนักตอกลงบนหัวเสาเข็มเพื่อส่งคลื่นความเค้น (Stress Wave) ลงสู่ดิน
- การวิเคราะห์: สัญญาณจะถูกส่งไปยังเครื่องคอมพิวเตอร์เพื่อประมวลผลกำลังการรับน้ำหนักปลอดภัย (Safe Load) และตรวจสอบว่าเสาเข็มมีการแตกหักใต้ดินหรือไม่
- มาตรฐาน: ภูมิสยามใช้มาตรฐานการทดสอบตาม ASTM D4945-96
- วิธีทดสอบแบบสถิตยศาสตร์ (Static Load Test)
เป็นวิธีที่ให้ผล แม่นยำที่สุด เพราะเป็นการจำลองการรับน้ำหนักจริงด้วยแรงกด
- วิธีการทำ: ติดตั้งคานรับน้ำหนัก (Reaction Beam) และใช้แม่แรงไฮดรอลิก (Hydraulic Jack) กดน้ำหนักลงบนหัวเสาเข็มทีละขั้น
- การวัดผล: จะมีการวัดค่าการทรุดตัว (Settlement) อย่างละเอียดในแต่ละขั้นตอนของน้ำหนักที่เพิ่มขึ้น
- ข้อจำกัด: มีค่าใช้จ่ายสูงและใช้เวลาติดตั้งนาน มักใช้ในโครงการขนาดใหญ่หรือการทดสอบเสาเข็มต้นแรกของโครงการ ตัวอย่างเช่น การทดสอบเสาเข็มขนาด 21 ซม. ของภูมิสยามที่สามารถรับแรงกดได้สูงถึง 83.13 ตัน โดยมีระยะทรุดตัวเพียงเล็กน้อย
การส่งมอบรายงานเพื่อความมั่นใจ
เมื่อเสร็จสิ้นการติดตั้ง บริษัทที่ได้มาตรฐานอย่าง ภูมิสยาม จะจัดทำ “รายการคำนวณหลังตอก” (Blow Count Report) มอบให้แก่ลูกค้า รายงานนี้จะระบุค่าการตอกจริง, ค่า Last 10 Blow, และผลการคำนวณน้ำหนักปลอดภัยของเสาเข็มทุกต้น เพื่อเป็นหลักฐานทางวิศวกรรมว่าฐานรากมีความมั่นคงแข็งแรงตามมาตรฐาน
