2230 การต่อความยาวเสาเข็มสปันไมโครไพล์ ทำได้อย่างไร และแข็งแรงปลอดภัยหรือไม่?
การต่อความยาวเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) เป็นกระบวนการสำคัญที่ช่วยให้การตอกเสาเข็มในพื้นที่จำกัดสามารถหยั่งลึกลงไปจนถึงชั้นดินแข็งดาน (Bearing Layer) ได้จริง โดยมีรายละเอียดขั้นตอน ความแข็งแรง และมาตรฐานการเชื่อมทางวิศวกรรม ดังนี้ครับ

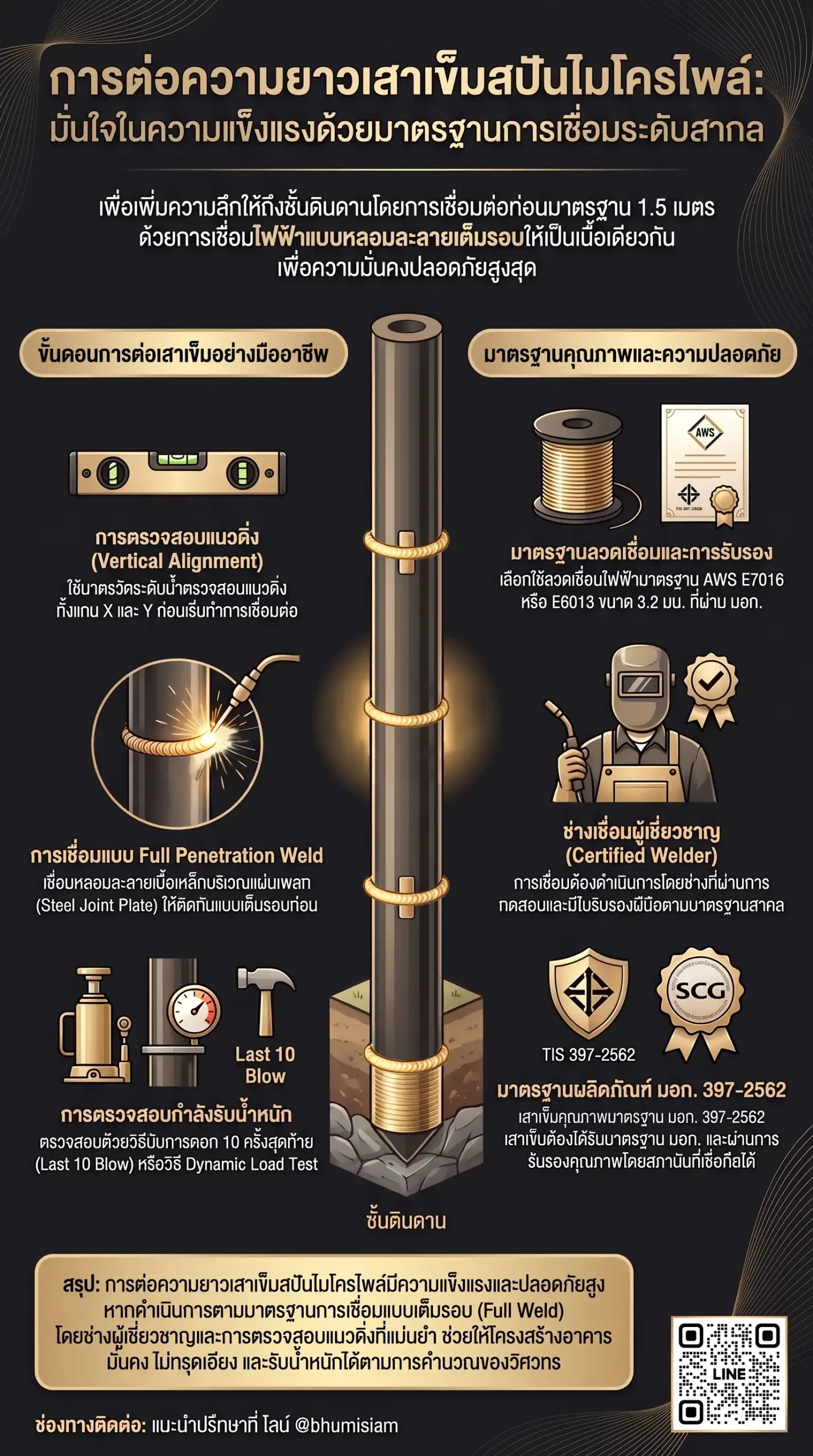

1. การต่อความยาวเสาเข็มสปันไมโครไพล์ ทำได้อย่างไร?
เสาเข็มสปันไมโครไพล์ถูกผลิตให้มีความยาวมาตรฐาน ท่อนละ 1.5 เมตร เพื่อความสะดวกในการขนย้ายผ่านซอกแคบ ประตูบ้าน หรือเข้าทำงานใต้เพดานต่ำ (ปั้นจั่นสูงไม่เกิน 3 เมตร) เมื่อต้องการตอกลงไปให้ได้ความลึก 10–24 เมตรตามระดับชั้นดินดาน จะทำการต่อท่อนเสาเข็มหน้างานตามขั้นตอนมาตรฐานดังนี้:
- ตอกเสาท่อนแรกและจัดแนวดิ่ง: ตอกเสาเข็มท่อนแรกลงไปในดินจนเกือบมิดหัวเสา จากนั้นนำเสาเข็มท่อนถัดไปมาวางจรดต่อในแนวดิ่ง
- จับระดับน้ำและล็อกตำแหน่ง: ใช้มาตรวัดระดับน้ำตรวจสอบแนวดิ่งให้ตรงกันทั้งแกน X และแกน Y พร้อมใช้ปลอกครอบหัวเสา (Cap Pile) ล็อกตำแหน่งไว้ไม่ให้เกิดการเอียงหรือเยื้องศูนย์
- ทำความสะอาดจุดต่อ: เคลียร์เศษปูน คราบดิน หรือสิ่งสกปรกบริเวณเพลทเหล็กขอบหัวเสา (Collar / Steel Joint Plate) ให้สะอาดเรียบร้อย
- ทำการเชื่อมต่อเต็มรอบ (Full Weld): ช่างผู้เชี่ยวชาญจะทำการเชื่อมไฟฟ้าเชื่อมแนบรอบขอบเพลทเหล็กหัวและท้ายเสาให้ประสานติดกันเป็นชิ้นเดียวอย่างแนบสนิท
- ตรวจสอบและตอกต่อ: เมื่อวิศวกรหรือผู้ควบคุมงานตรวจสอบรอยเชื่อมเรียบร้อยแล้ว จึงทำการตอกเสาเข็มลงไปต่อ และทำซ้ำตามขั้นตอนจนกระทั่งปลายเสาเข็มถึงชั้นดินแข็งดานจริง
หมายเหตุ: นอกจากการเชื่อมไฟฟ้าแล้ว ปัจจุบัน TPN ภูมิสยาม ยังมีนวัตกรรมรุ่น Bolts Lock Series ที่ใช้เทคโนโลยีการต่อเชื่อมเสาเข็มด้วยการขันโบลท์ (Bolt) แทนการเชื่อมไฟฟ้า ช่วยให้หน้างานไร้ประกายไฟ และลดแรงสั่นสะเทือน เหมาะเป็นพิเศษสำหรับพื้นที่ที่มีความเสี่ยงสูง เช่น โรงงานอุตสาหกรรม
2. แข็งแรงและปลอดภัยหรือไม่? (มาตรฐานการรับแรงและงานเชื่อม)
คำตอบคือ แข็งแรงปลอดภัยสูงเทียบเท่า (หรือมากกว่า) เนื้อเสาเข็มปกติ หากได้รับการติดตั้งและเชื่อมต่ออย่างถูกวิธีตามมาตรฐานวิศวกรรม โดยมีเกณฑ์การรับรองดังนี้:
- มาตรฐานกฎหมายและวิศวกรรมโครงสร้าง: ตามกฎกระทรวงควบคุมอาคาร รอยต่อระหว่างเสาเข็มคอนกรีตหล่อสำเร็จที่นำมาต่อกัน ต้องมีความมั่นคงแข็งแรง สามารถต้านทานแรงในแนวดิ่ง แรงด้านข้าง และแรงดัด (Bending Moment) ได้ไม่น้อยกว่าหน้าตัดของตัวเสาเข็ม
- กรรมวิธีการเชื่อมหลอมละลายเต็มเนื้อ (Full Penetration Weld): รอยต่อเพลทเหล็กหนาจะถูกเชื่อมหลอมละลายประสานเข้าด้วยกันเต็มรอบวง ทำให้จุดต่อสามารถถ่ายเทน้ำหนักบรรทุกจากตัวอาคารลงสู่ดินได้อย่างสม่ำเสมอตลอดความยาวเสาเข็ม ไม่เกิดการหลุดหรือแยกตัวใต้ผิวดิน
- ชนิดลวดเชื่อมมาตรฐานโครงสร้าง: เลือกใช้ลวดเชื่อมไฟฟ้าหุ้มฟลักซ์ประเภทไฮโดรเจนต่ำเกรดคุณภาพ เช่น AWS E7016 หรือ AWS E6013 (ขนาด 3.2 มม.) ซึ่งมีความต้านทานแรงดึงสูง (Tensile Strength) และทนต่อแรงกระแทกจากการตอกได้ดีเยี่ยม
- ดำเนินการโดยช่างเชื่อมมีใบรับรอง (Welder Certificate): งานเชื่อมควบคุมโดยช่างผู้เชี่ยวชาญที่ผ่านการทดสอบฝีมือช่างเชื่อม เพื่อป้องกันข้อบกพร่อง เช่น รอยแตกร้าว โพรงอากาศ หรือแนวเชื่อมไม่สมบูรณ์
- หมดกังวลเรื่องสนิมใต้ดิน: เสาเข็มที่ตอกลงไปใต้ผิวดินลึกจะอยู่ในสภาวะที่มีปริมาณออกซิเจนต่ำมาก สนิมจึงเกิดขึ้นได้ยากมาก และส่วนหัวเสาเข็มด้านบนจะถูกฝังยึดหล่อคอนกรีตหุ้มไว้ภายในฐานราก (Footing) เพิ่มความทนทานตลอดอายุการใช้งานของอาคาร
3. การตรวจสอบคุณภาพหลังการตอก
เมื่อทำการตอกต่อความยาวเสาเข็มสปันไมโครไพล์จนถึงระดับเป้าหมายแล้ว จะมีการตรวจสอบความสมบูรณ์และกำลังรับน้ำหนักอย่างเข้มงวด ได้แก่:
- การเช็กเกณฑ์ Last 10 Blow Count: วัดระยะการทรุดตัวจากการตอก 10 ครั้งสุดท้าย เพื่อยืนยันว่าปลายเสาเข็มอัดแน่นอยู่บนชั้นดินแข็งดานจริงและรับน้ำหนักปลอดภัย (Safe Load 20–50 ตัน/ต้น) ได้ตามคำนวณ
- การทดสอบ Dynamic Load Test: รองรับการทดสอบกำลังรับน้ำหนักด้วยวิธีพลศาสตร์ตามมาตรฐาน ASTM D4945-96 เพื่อการันตีความมั่นคงระดับพรีเมียม
สำหรับผู้ที่กำลังวางแผนก่อสร้าง ต่อเติมบ้าน หรือโรงงาน และต้องการรากฐานที่มั่นคงปลอดภัย ปัจจุบันทาง TPN ภูมิสยาม มีบริการ ออกแบบฐานรากสำหรับงานบ้านฟรี! โดยทีมวิศวกรโยธามืออาชีพ ท่านสามารถส่งแบบแปลนเพื่อรับคำปรึกษาได้โดยตรงที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
การต่อความยาวเสาเข็มสปันไมโครไพล์ (ความยาวท่อนละ 1.5 เมตร) ทำได้โดยการนำเสามาต่อชนจัดแนวดิ่งให้ตรงกัน แล้วเชื่อมรอบขอบเพลทเหล็กด้วยเทคนิคเชื่อมหลอมละลายเต็มเนื้อ (Full Penetration Weld) โดยใช้ลวดเชื่อมมาตรฐาน AWS E7016/E6013 ซึ่งมีความแข็งแรง ปลอดภัย และสามารถต้านทานแรงอัด แรงดัด และแรงกระทำด้านข้างได้เทียบเท่าเนื้อเสาเข็มเดิมตามกฎหมายควบคุมอาคาร ช่วยให้สามารถตอกต่อความยาวลงไปหยั่งถึงชั้นดินแข็งดานได้จริงทุกระดับความลึก พร้อมตรวจสอบการรับน้ำหนักด้วยเกณฑ์ Last 10 Blow Count ทุกต้น เพื่อรากฐานอาคารที่มั่นคงถาวรตลอดอายุการใช้งานครับ
